基于Arduino的人体红外线传感器

目的:
1.红外线模组与arduino结合，利用当有人进入感应范围内则输入高电平，人离开感应范围则自动关闭高电平，输出低电平的原理，采集到人身体上的红外信号，显示于 PC 串行端口监控窗口和 LED 灯闪烁报警
2.基于人体红外传感器，设计人体感应灯光控制系统，通过继电器控制开发板上的发光二极管点亮或熄灭， 当有人出现时，人体红外线传感器感测到后，将信号输入继电器的IN脚位，继电器COM脚位从NC连到NO，LED被点亮。
原理图

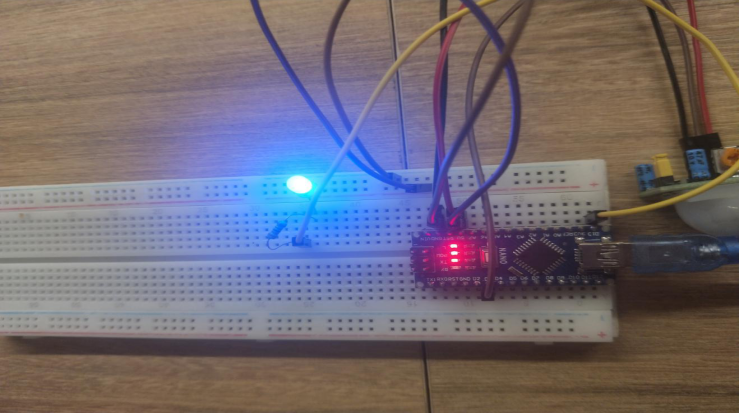

接线图

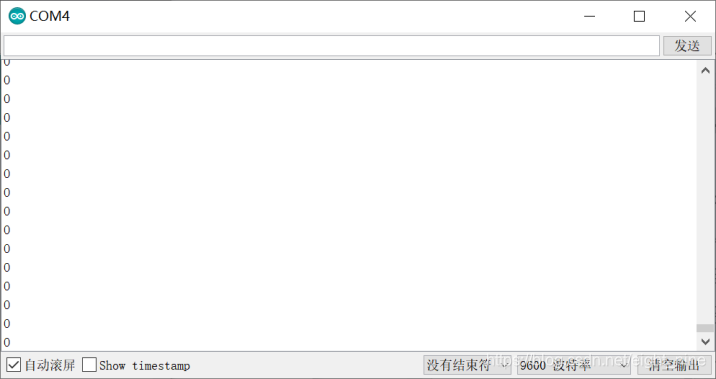

串口显示：
流程图
代码
#define SWITCHPIN 3 //Digital IO PIN3
#define LEDPIN 13 // The onboard LED
int switch_state;
void setup()
{
Serial.begin(9600);
pinMode(LEDPIN, OUTPUT);
}
void loop()
{
switch_state = digitalRead(SWITCHPIN);
if (switch_state == HIGH)
{
Serial.println(switch_state);
digitalWrite(LEDPIN, HIGH);
}
else
{
Serial.println(switch_state);
digitalWrite(LEDPIN, LOW);
}}
基于红外传感器，构建红外信号感应LED亮灯报警系统，根据是否有人经过，采集到人身体上的红外信号，感应到时，输出高电平，人离开感应范围则自动关闭高电平，输出低电平的原理 ，进而控制LED灯的亮灭
（下一篇文章将介绍继电器+红外传感器控制）
