前言

本文着重介绍人体红外传感器HC-SR501(基于红外线技术的自动控制模块)的原理、功能及使用方法

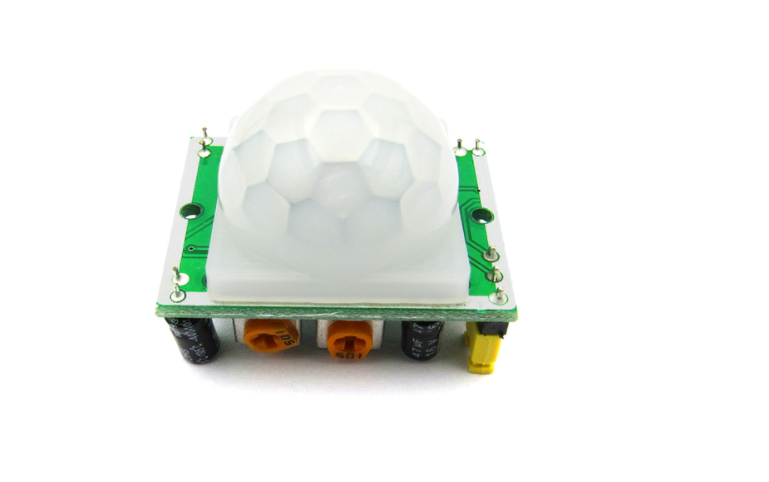

一、人体红外传感器外观

二、示意图

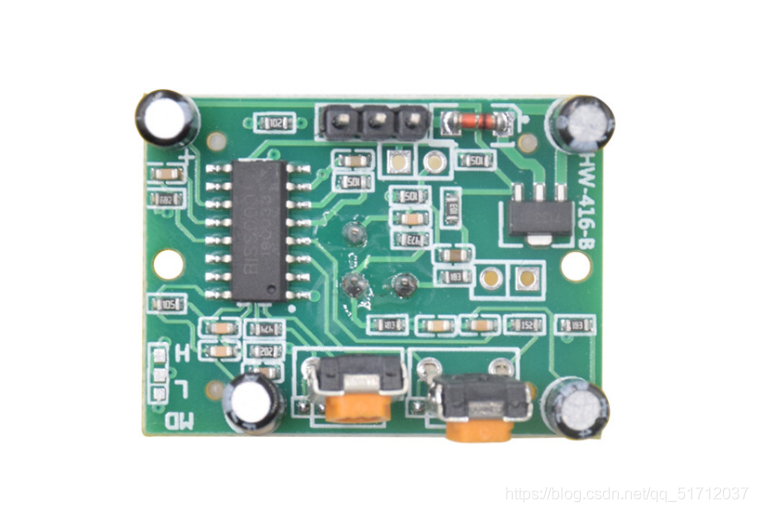

如下图所示，人体红外示意图如下

三、相关参数讲解

1.引脚

3根引脚，名称与功能如下;
vcc 为外接供电电源输入端
GND 地线
OUT 输出引脚

2.优点

• 全自动感应:人进入其感应范围则输出高电平， 人离开感应范围则自动延时关闭高电平，输出低电平
• 灵敏度高
• 可靠性强
• 超低电压工作模式（节能）
• 性价比极高

3.产品特性（根据官方参考资料）

• 光敏控制（可选择，出厂时未设）可设置光敏控制，白天或光线强时不感应
• 温度补偿(可选择，出厂时未设)：在夏天当环境温度升高至 30～32℃，探测距离稍变短，温度补偿可作一定的性能补偿。
• 工作电压范围宽：默认工作电压 DC4.5V-20V
• 输出高电平信号：可方便与各类电路实现对接
  缺点
• 容易受各种热源、光源干扰
• 被动红外穿透力差，人体的红外辐射容易被遮挡，不易被探头接收。
• 易受射频辐射的干扰。
• 环境温度和人体温度接近时，探测和灵敏度明显下降，有时造成短时失灵。

四、适用场所范围

• 学校等各种场所用来判断灯的控制
• 实验室实验
• 各种物联网系统中
• 智能家居系统判断人是否在

总结

对于人体红外传感器HC-SR501本篇文章以实用和易懂为主，如果详细了解还是推荐看其中文手册 ，后续还会更新自己其它了解或者使用过的传感器的相关知识。
