①在 Quartus-II 中自己用门电路设计一个D触发器，并进行仿真，时序波形验证
②在 Quartus-II 中直接调用一个D触发器电路，进行仿真，时序波形验证，与y①做比较
③本周选做）在 Quartus-II用Verilog语言写一个D触发器，进行仿真验证，与②做比较
一、新建工程

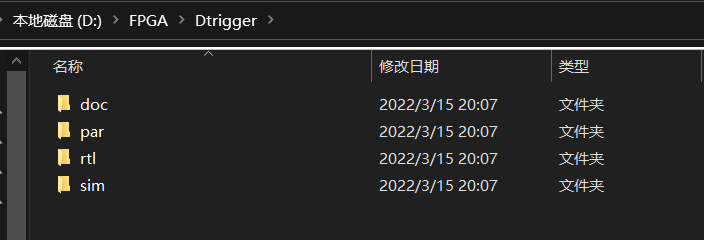

创建相关的文件夹
| 文件夹名称 | 文件夹描述 |
|---|---|
| doc | 存放工程相关文档 |
| par | 存放Quartus软件的工程文件 |
| rtl | 存放源代码 |
| sim | 存放项目的仿真文件 |

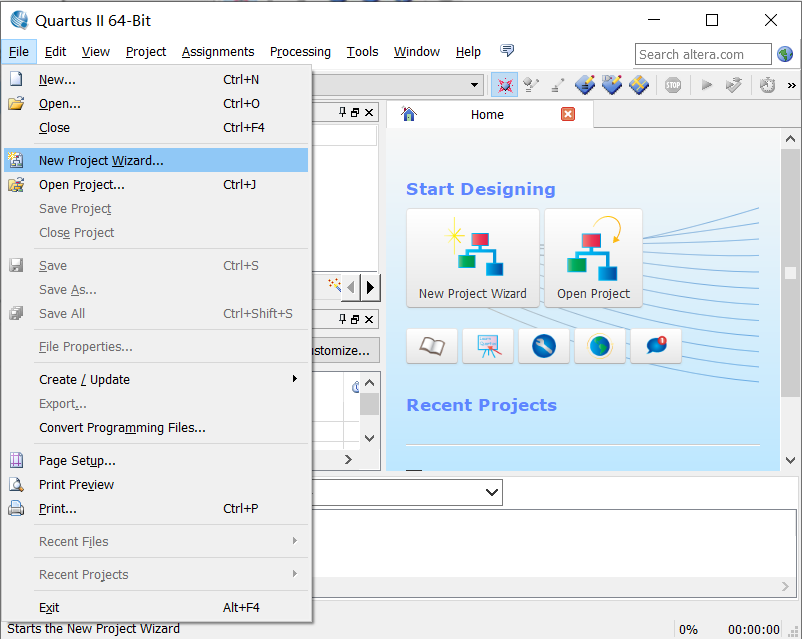

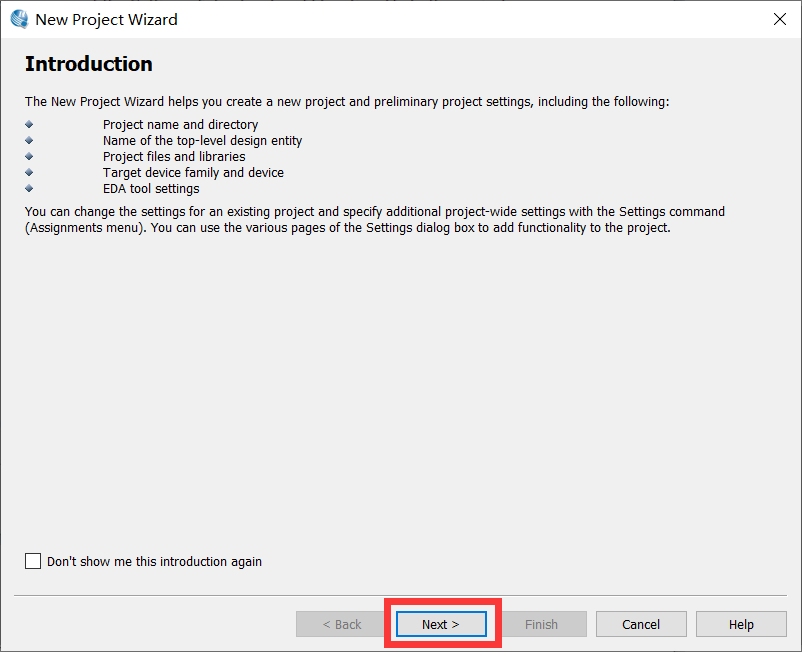

打开Quartus-II，File->New Project Wizard···

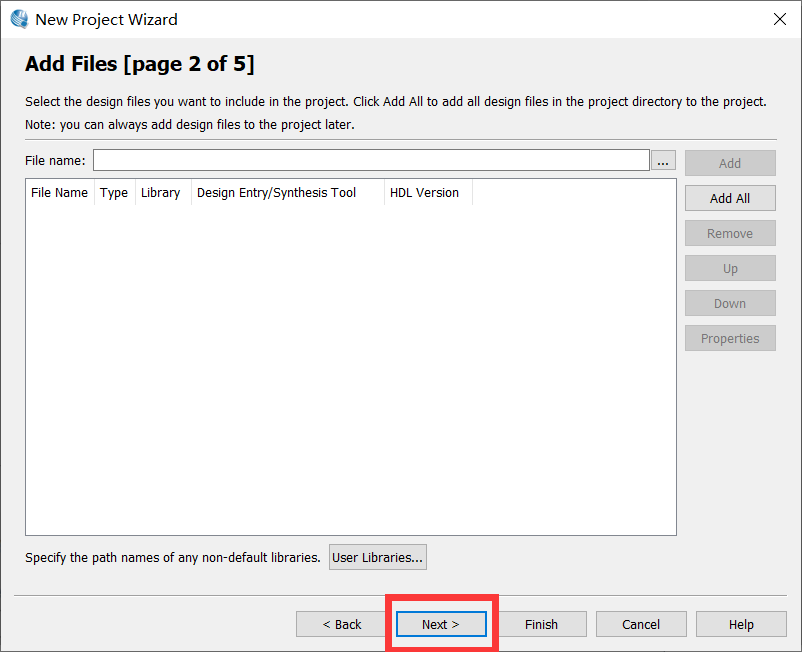

Next

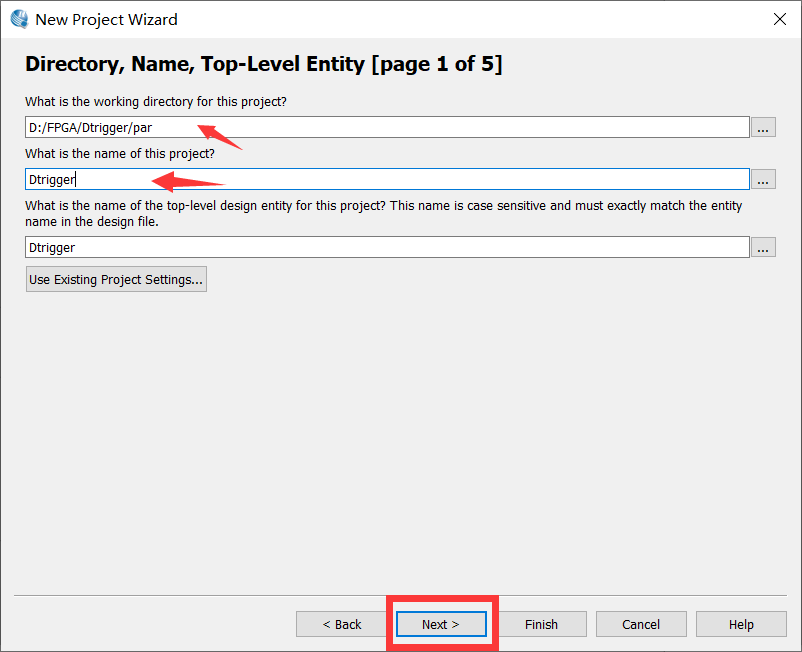

填写项目路径和名称
Next

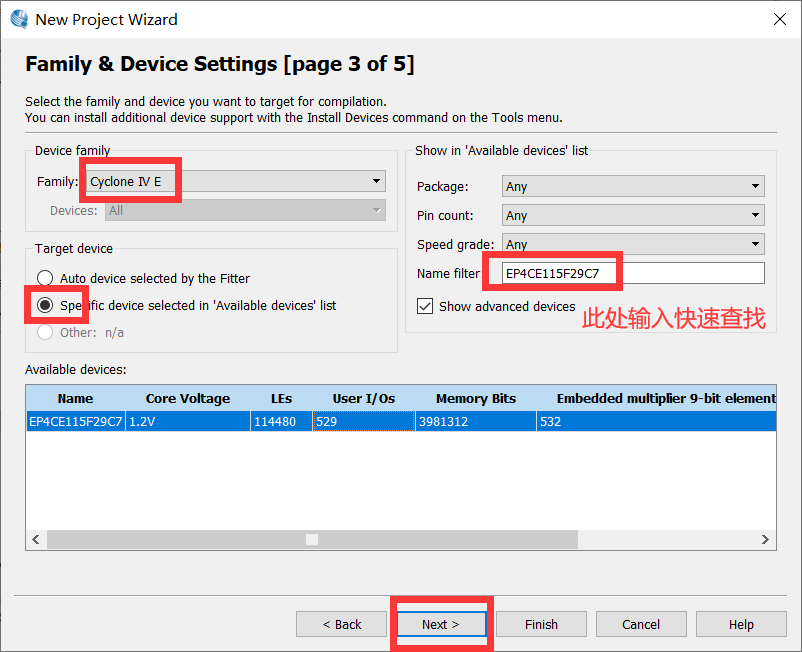

选择芯片

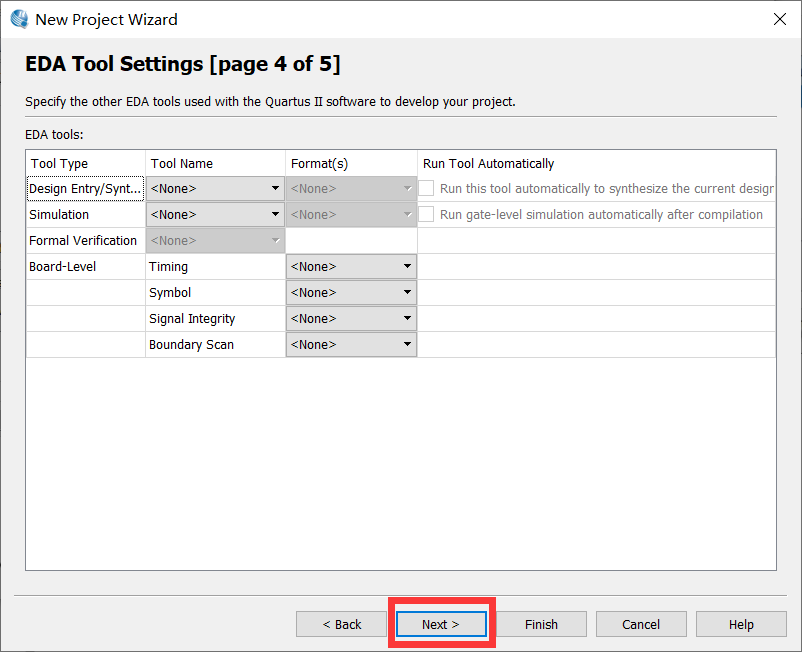

Next

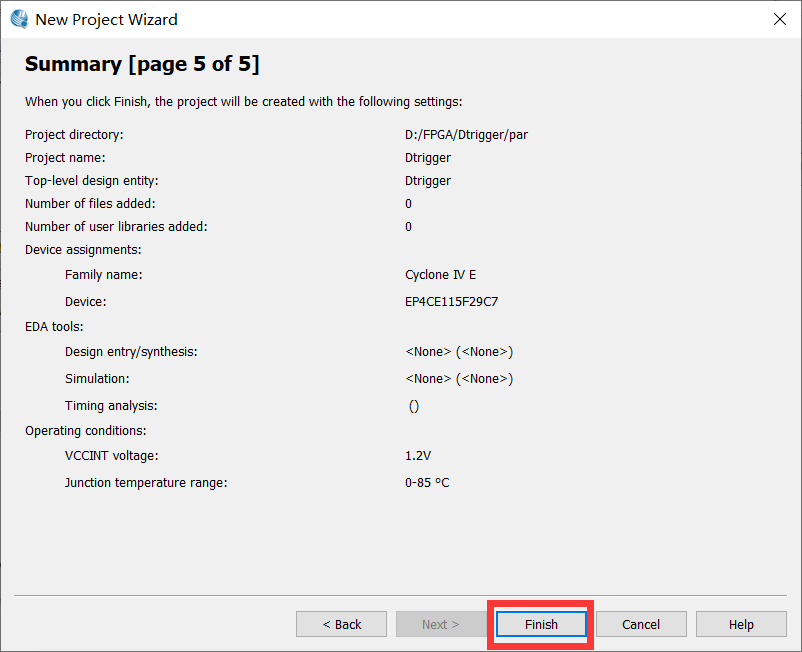

Finish
二、实验设计
（一）设计D触发器
创建原理图，file->new ->Design Files->Block Diagram/Schematic File

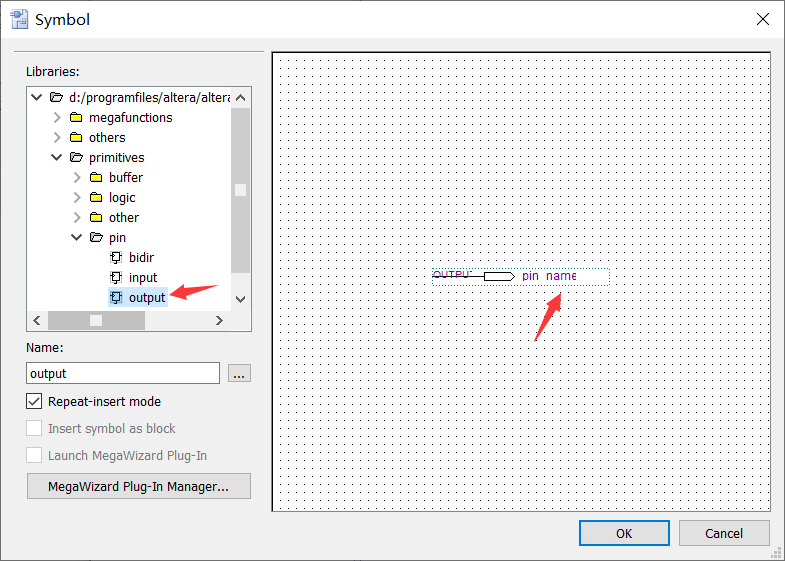

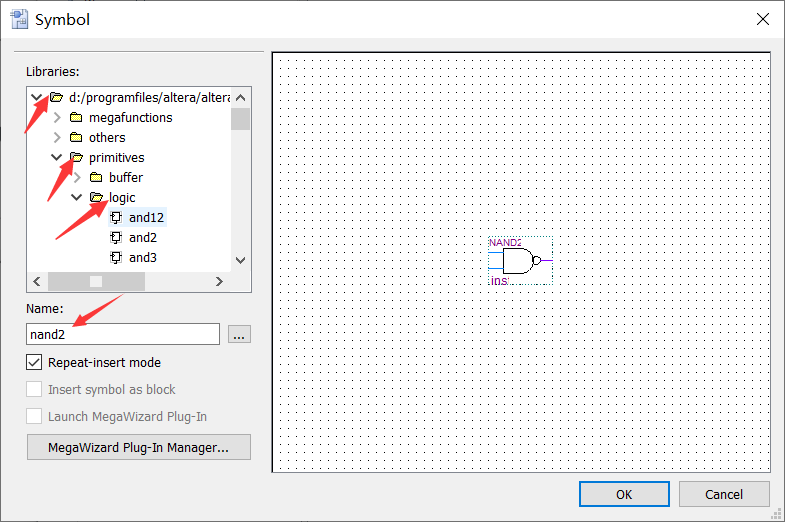

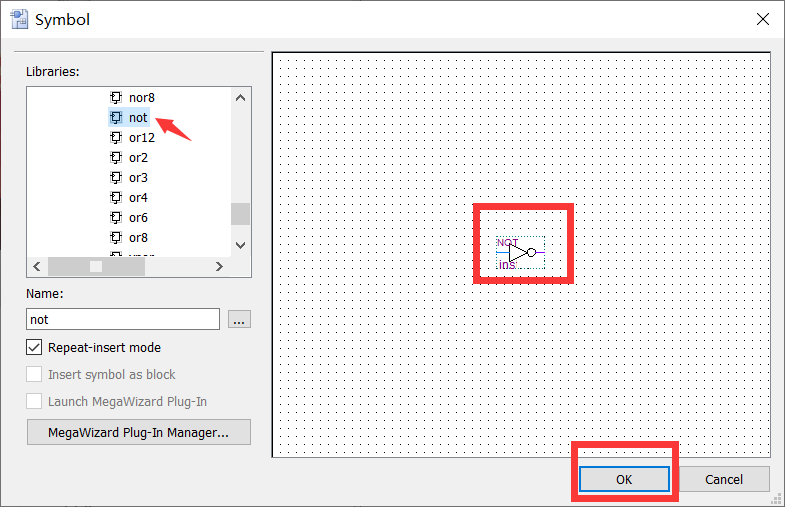

摆放所需元件：4 个 nand2 与非门、1 个 not 非门、两个输入管脚和两个输出管脚

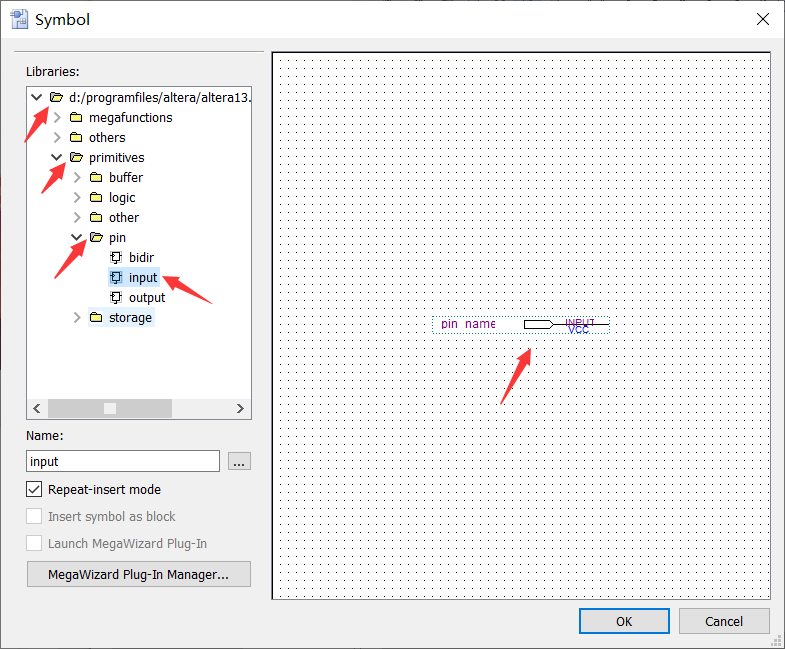

输入输出也可在工具栏这里找

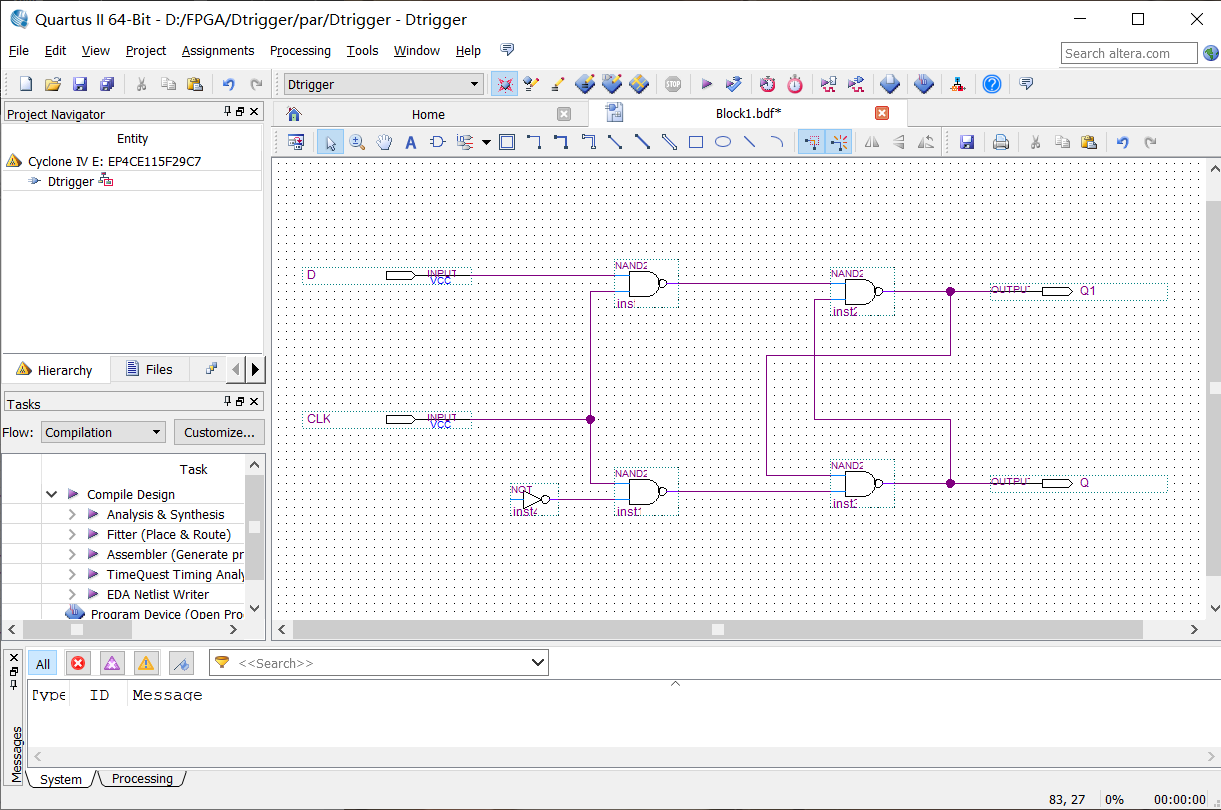

仔细将元件的管脚按照原理图连接

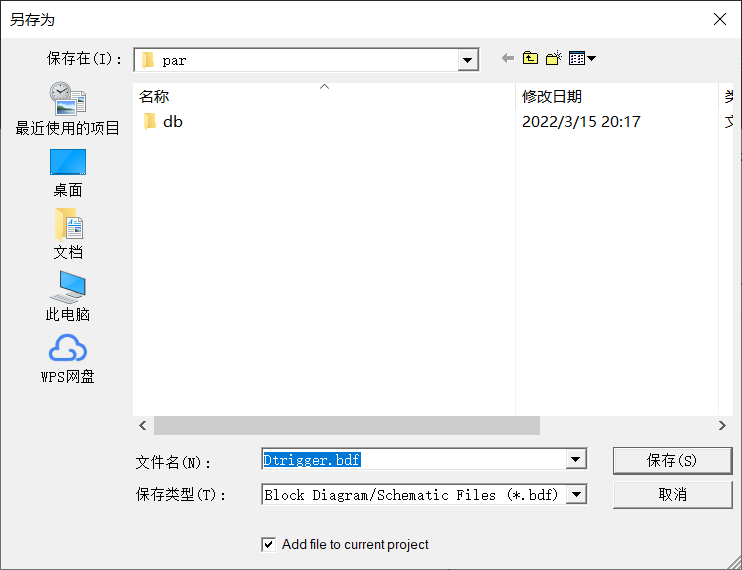

保存

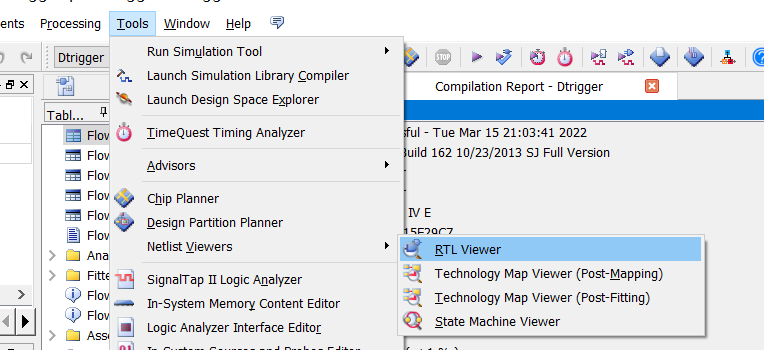

编译原理图，Tools -> netlist Viewers -> RTL Viewer

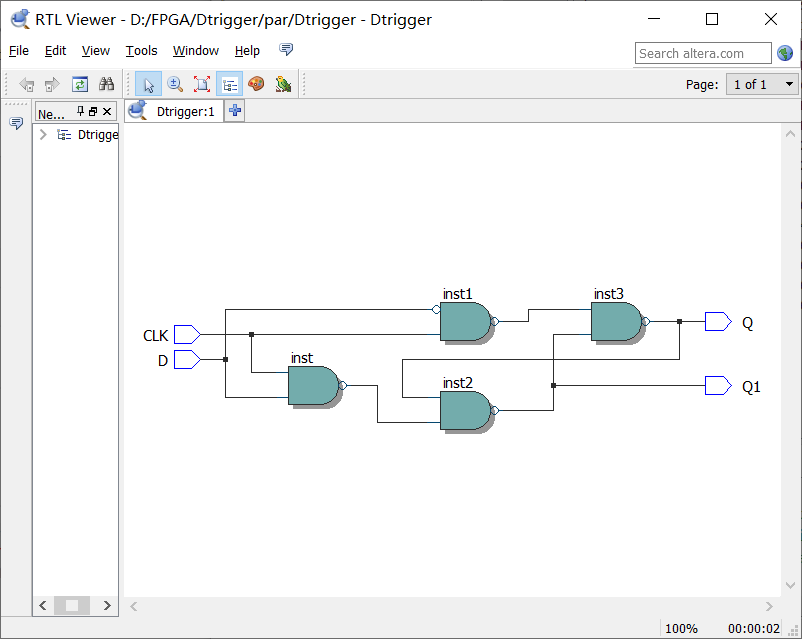

查看硬件电路图，Tools -> netlist Viewers -> RTL Viewer

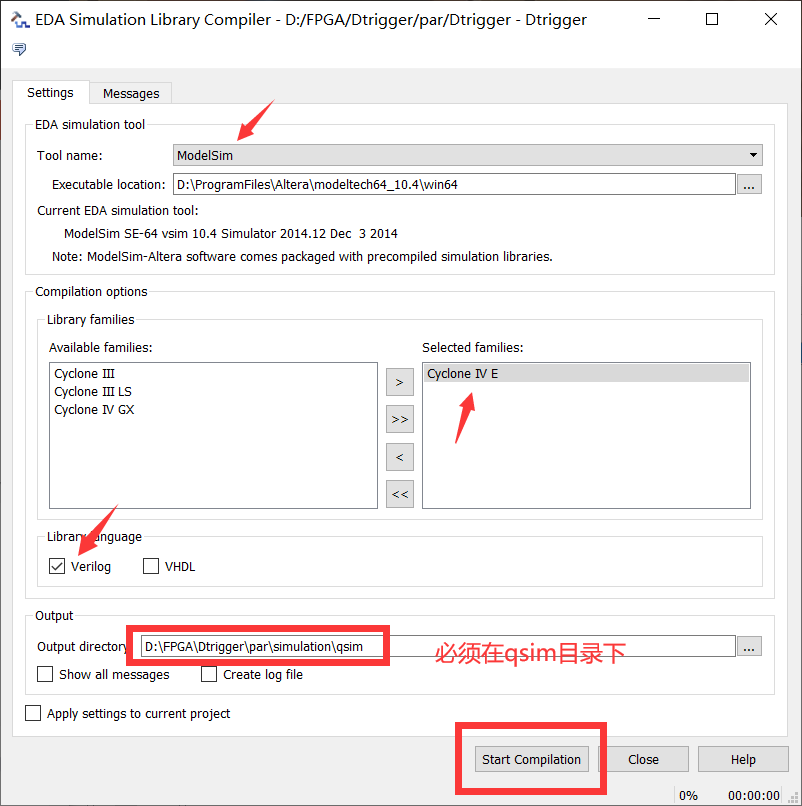

设置ModelSim ，Tools->Launch Simulation Library Complier
编译成功
仿真波形图

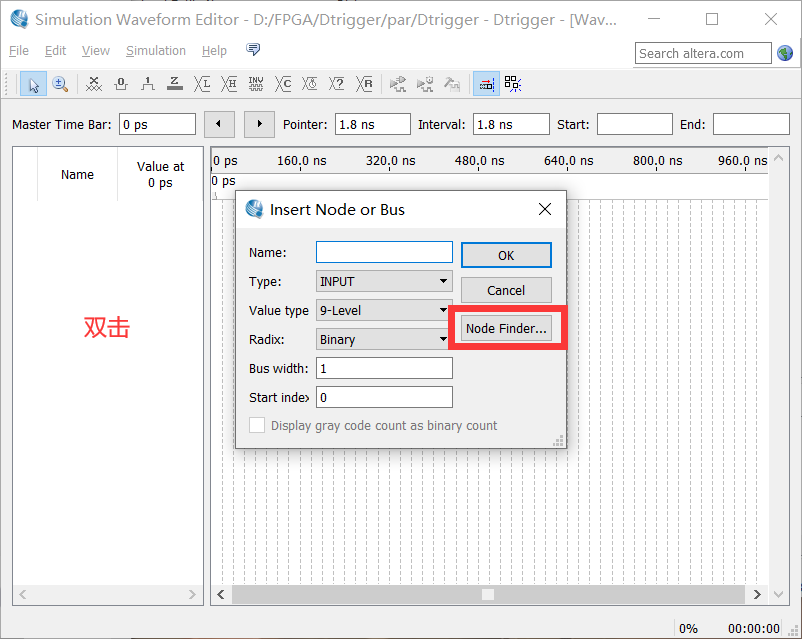

双击空白处，弹出下图所示，点击Node Finder

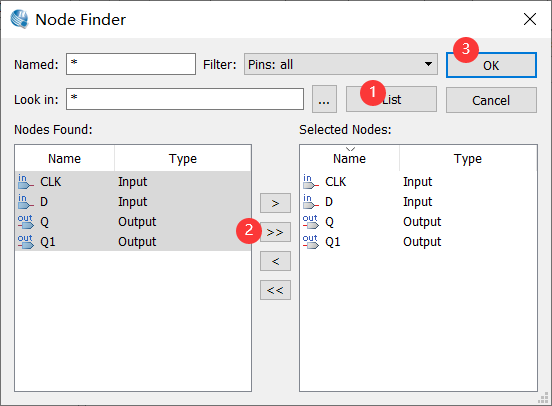

选择需要绘制波形图的引脚

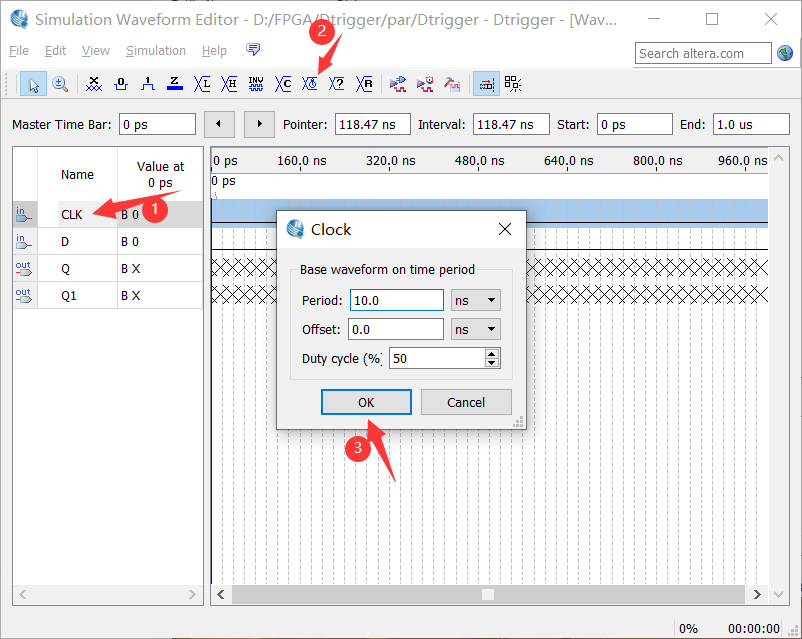

为CLK设置时钟信号
为D设置几个低电平和高电平
（二）调用D触发器电路

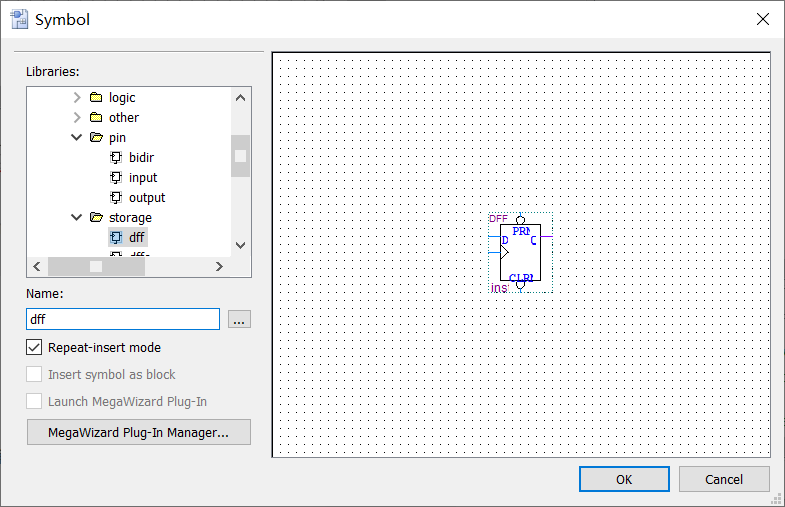

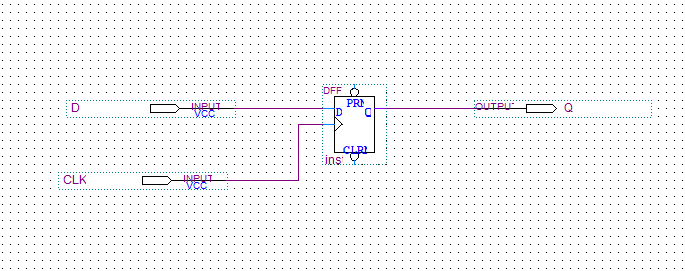

在symbol中搜索dff，放置一个D触发器，然后再放置输入管脚两个输入管脚一个。
并连接为原理图

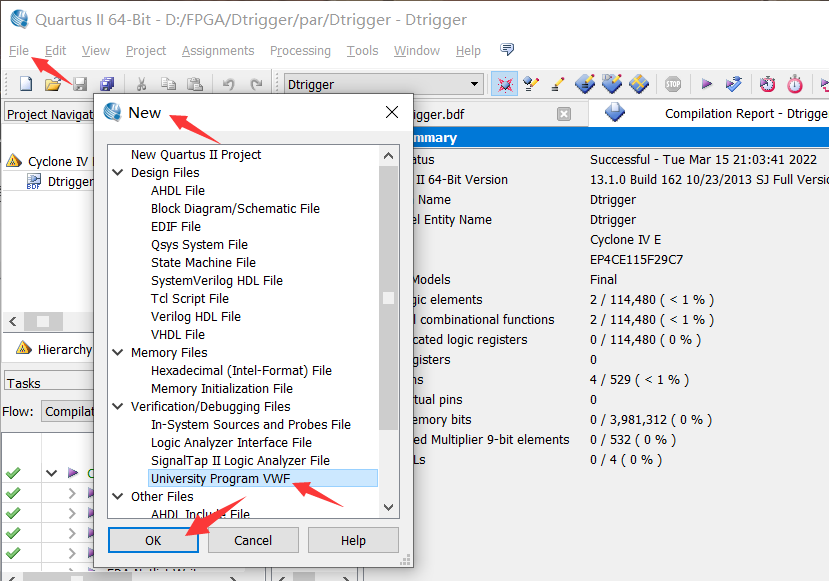

编译原理图文件，查看硬件电路图，创建VWF文件（与前面一样）
波形仿真
