2.调整KVM服务器
问题
沿用练习一，通过对KVM服务器做适当调整，为KVM虚拟机的网络访问及磁盘存储提供条件。主要完成以下事项：
1）建立隔离网卡virbr1
2）建立桥接网卡br0
3）建立一个不小于40G的文件系统，挂载到 /data/作为虚拟机的专用空间
方案
KVM的虚拟网络类型：
1)桥接模式：Guest与Host连接到同一个交换机上；通过桥接物理网卡，相当于直连到Host所在网络
2)隔离模式：允许Guest访问同一虚拟交换机上的其他Guest；但是不能访问Host所在的外部网络
3)虚拟机的网络访问类型：
4)NAT模式（默认）：将Guest虚拟机的默认网关指向Host物理机的virtbr0接口的IP地址；Guest共享真机的网络连接，以地址转换的方式访问外网
5)路由模式：由Host物理机充当路由器，开启转发；需要额外设置外网与Guest虚拟机之间互访的路由条目，Guest以路由转发的方式访问外网
步骤
实现此案例需要按照如下步骤进行。
步骤一：建立隔离网卡virbr1
1）打开KVM平台的“虚拟网络”配置窗口

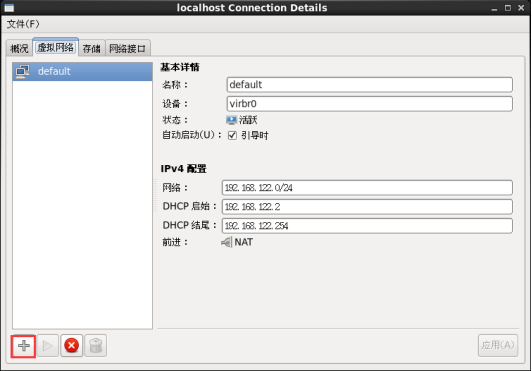

在KVM平台提供的“虚拟系统管理器”界面中，单击菜单“编辑”–>“Connection Details”，即可打开虚拟网络配置窗口，如图-2所示。可以看到已经有一个默认的default网络，对应的是物理机上名为virbr0的接口。

图-2
2）添加新的虚拟网络

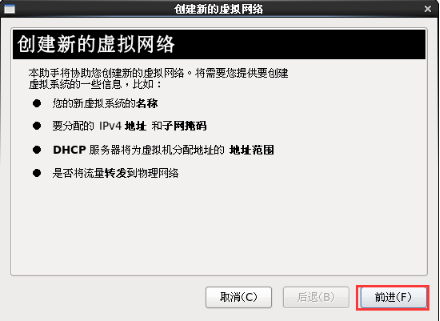

单击第1）步中虚拟网络配置窗口左下方的加号按钮，即可打开“创建新的虚拟网络”向导程序，如图-3所示。

图-3

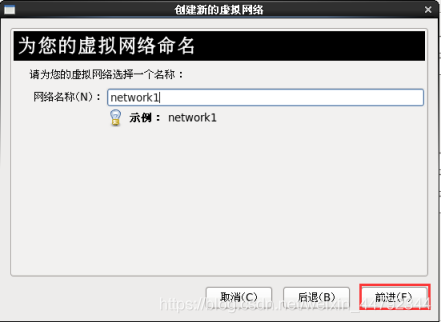

为新建的虚拟网络起一个名字，比如network1，如图-4所示，单击“前进”继续。这里的网络名称只提供给KVM内部管理使用，外部的ifconfig命令是看不到的。

图-4

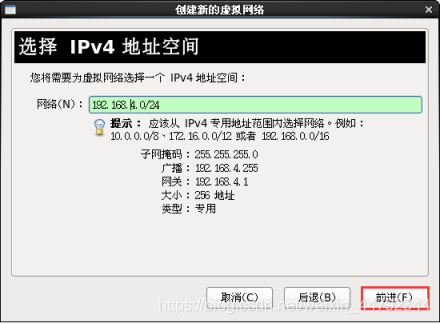

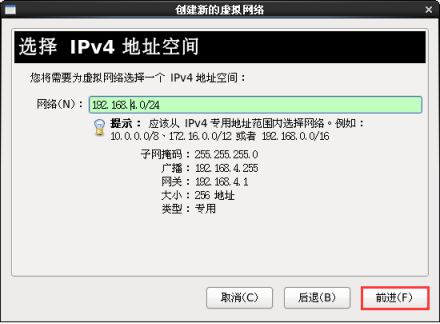

接下来需要为这个虚拟网络使用IP地址段，比如192.168.4.0/24,如图-5所示，确认无误后再单击“前进”继续。

图-5

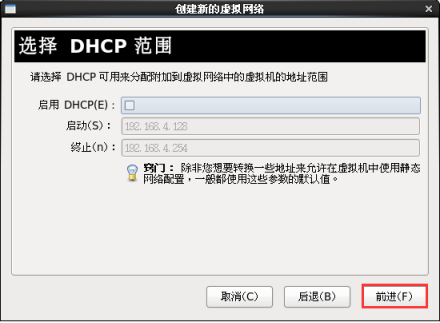

提示选择DHCP范围时，不要勾选“启用DHCP”，如图-6所示。因为本例会另外搭建支持PXE的DHCP服务器，而这里KVM自带的DHCP服务是不支持PXE的，两者同时启用会发生冲突。

图-6

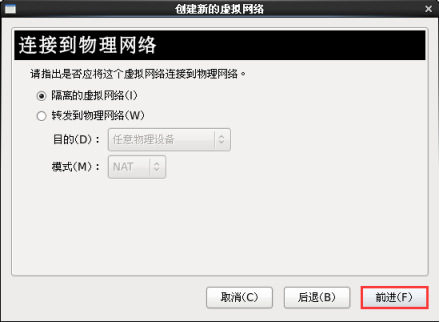

单击“前进”继续，接受默认的隔离模式以连接到物理网络，如图-7所示。

图-7

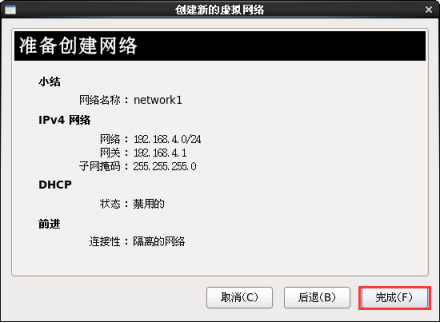

前进后确认上述设置，单击“完成”即可，如图-8所示。

图-8
3）确认创建结果
建立完成后，在虚拟网络中会出现一个名为network1的接口，对应的物理机上会自动增加一个虚拟网卡virbr1，如图-9所示。

图-9
从Linux命令行执行ifconfig命令，可以看到新增的隔离网卡virbr1的信息：
[root@kvmsvr ~]# ifconfig
… …

virbr0 Link encap:Ethernet HWaddr 52:54:00:6F:5C:38
inet addr:192.168.122.1 Bcast:192.168.122.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 b) TX bytes:0 (0.0 b)

virbr1 Link encap:Ethernet HWaddr 52:54:00:1B:67:38
inet addr:192.168.4.1 Bcast:192.168.4.255 Mask:255.255.255.0
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:0 errors:0 dropped:0 overruns:0 frame:0
TX packets:0 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:0 (0.0 b) TX bytes:0 (0.0 b)
步骤二： 建立桥接网卡br0
1）新建网卡配置文件ifcfg-br0
直接拷贝本地网卡eth0的配置文件：
[root@kvmsvr ~]# cd /etc/sysconfig/network-scripts/
[root@kvmsvr network-scripts]# cp ifcfg-eth0 ifcfg-br0
修改复制的ifcfg-br0配置文件：
[root@kvmsvr network-scripts]# vim ifcfg-br0
DEVICE=br0 //网络设备的名称
//如果有UUID、MAC地址的设置请删除
TYPE=Bridge //连接类型
ONBOOT=yes
NM_CONTROLLED=no //不接受NetworkManager管理
BOOTPROTO=dhcp //参考原网卡配置信息
IPV6INIT=no
USERCTL=no
PEERDNS=yes
2）将物理网卡eth0连接到br0桥接（作为桥接成员）：
修改ifcfg-eth0配置文件：
[root@kvmsvr network-scripts]# vim ifcfg-eth0
… …
BRIDGE=br0 //指定桥接设备为br0

[root@kvmsvr network-scripts]# service network restart //重启network服务
正在关闭接口 eth0： bridge br0 does not exist!
[确定]
关闭环回接口： [确定]
弹出环回接口： [确定]
弹出界面 eth0： [确定]
弹出界面 br0：
正在决定 br0 的 IP 信息…完成。
[确定]
3）查看桥接配置
如果桥接br0启用成功，默认情况下成员网卡eth0的IP地址会丢失，而转移到桥接接口br0上来，以后就可以从br0接口去访问物理网络了。
[root@kvmsvr ~]# ifconfig
br0 Link encap:Ethernet HWaddr 00:0C:29:DF:23:54
inet addr:172.30.6.124 Bcast:192.168.213.255 Mask:255.255.255.0
inet6 addr: fe80::20c:29ff:fedf:2354/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:4 errors:0 dropped:0 overruns:0 frame:0
TX packets:10 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:0
RX bytes:752 (752.0 b) TX bytes:1236 (1.2 KiB)

eth0 Link encap:Ethernet HWaddr 00:0C:29:DF:23:54
inet6 addr: fe80::20c:29ff:fedf:2354/64 Scope:Link
UP BROADCAST RUNNING MULTICAST MTU:1500 Metric:1
RX packets:44 errors:0 dropped:0 overruns:0 frame:0
TX packets:48 errors:0 dropped:0 overruns:0 carrier:0
collisions:0 txqueuelen:1000
RX bytes:13485 (13.1 KiB) TX bytes:4325 (4.2 KiB)
… …
步骤三：为虚拟机准备存储空间
1）建立一个不小于40G的文件系统，作为存储KVM虚拟机的磁盘
为了方便空间扩展，建议采用LVM的方式。
首先利用磁盘/dev/sda的剩余空间新建一个120GB的分区，比如/dev/sda6；然后将其创建为新的LVM卷组vg_data：
[root@kvmsvr ~]# pvcreate /dev/sda6 //将sda6转为物理卷
Physical volume “/dev/sda6” successfully created

[root@kvmsvr ~]# vgcreate vgdata /dev/sda6 //创建vgdata卷组
Volume group “vgdata” successfully created
从卷组vg_data中划分一个40GB的逻辑卷kvm_disk，并将此逻辑卷格式化成EXT4文件系统：
[root@kvmsvr ~]# lvcreate -L 40G -n kvm_disk vgdata //创建逻辑卷
Logical volume “kvm_disk” created

[root@kvmsvr ~]# mkfs.ext4 /dev/vgdata/kvm_disk //格式化
… …
2）将逻辑卷kvm_disk挂载到/data目录
[root@kvmsvr ~]# mkdir /data
[root@kvmsvr ~]# mount /dev/vgdata/kvm_disk /data/ //挂载kvm_disk卷

[root@kvmsvr ~]# df –hT //确认挂载结果
Filesystem Type Size Used Avail Use% Mounted on
… …
/dev/mapper/vgdata-kvm_disk ext4 40G 176M 38G 1% /data

[root@kvmsvr ~]# vim /etc/fstab //配置开机挂载
… …
/dev/vgdata/kvm_disk /data ext4 defaults 0 0
3）为第一个虚拟机准备磁盘文件
在kvm_disk卷的挂载点/data下建立一个images文件夹，专门用来存放KVM虚拟机的磁盘镜像文件；提前准备的时候，可以采用dd命令建立空设备。比如，为第一个虚拟机准备一个名为node1.img的设备文件，可参考下列操作：
[root@kvmsvr ~]# mkdir /data/images //创建虚拟机镜像存放位置
[root@kvmsvr ~]# dd if=/dev/zero of=/data/images/node1.img bs=10M count=1000
记录了1000+0 的读入
记录了1000+0 的写出
10485760000字节(10 GB)已复制，57.9449 秒，181 MB/秒
