LPRNet车牌识别算法？其实没有想象那么难

article/2025/10/6 7:36:32

在停车场、小区的出入口，高速公路收费站，我们经常看到自动识别车辆车牌信息的机器，那么车牌识别是如何工作的呢？车牌识别系统应用主要用于记录车辆的车牌号码，出入时间，可实现自动化、规范化管理，有效降低人力成本和通行卡证制作成本，大幅度提升管理效率。近年来，车牌主动识别技艺已被普遍应用于城市智能交通体系中，如闯红灯抓拍、超速行驶违章抓拍以及交通治安卡口体系等，特别是交通治安卡口体系，其作为治安刑侦办理的重要科技手腕。为了减少城市车辆违规的情况，在各个路口都安装了违法行为的检测系统，检测系统也用到了车牌识别技术，通过抓拍车牌信息，可以快速定位到违法车辆，提高交警的办事效率。

车牌识别是基于光学字符识别（Optical Character Recognition, OCR）技术，将通过拍照设备获取到的车牌图像，加载车牌识别核心算法，将图像上的车牌号转化成为数字信息。

车牌的识别准确率跟车牌的质量和拍摄的质量密切相关。比如说，车牌会出现生锈、污损、油漆剥落、字体褪色等情况，在黑夜或者车速较快的情况下拍摄的照片较模糊，那就有可能降低车牌识别准确率，这是车牌识别过程中，越来越多面临的一个挑战。

人工智能已经推出了很多深度神经网络算法去解决车牌识别的问题，今天我们基于算能云开发空间SOPHNET，为大家详细介绍LPRNet车牌识别算法在Sophon设备上的移植部署，提供面向0基础用户的保姆级教程，让0基础的你可以在算能云平台上快速部署运行车牌识别算法。

文章目录

  1. LRPNet介绍
  2. 基于LRPNet的车牌识别算法移植与测试
    1. 开通SOPHNET账号
    2. 下载LPRNet代码
    3. 准备Linux交叉编译环境
    4. LPRNet推理测试
  1. LRPNet介绍

LPRNet 全称为 License Plate Recognition via Deep Neural Networks，是由Intel于2018年发表的一种轻量级卷积，相对于其他OCR算法，LPRNet的优点如下：

(1)  LPRNet不需要字符预先分割，能够端到端进行模型训练和推理，支持可变长字符车牌识别，车牌识别的准确率高、算法实时性强。

(2)  LPRNet是第一个没有使用RNN的实时轻量级OCR算法，能够在各种设备上运行，包括嵌入式设备。

(3)  LPRNet的鲁棒性强，在视角和摄像畸变、光照条件恶劣、视角变化等复杂的情况下，仍表现出较好的识别。

如果有想要深入学习LPRNet算法的朋友，请参考：

论文链接：[https://arxiv.org/abs/1806.10447v1]

代码仓库链接：[https://github.com/sirius-ai/LPRNet_Pytorch](https://github.com/sirius-ai/LPRNet_Pytorch]

  1. 基于LPRNet的车牌识别算法移植与测试

基于LPRNet的车牌识别算法移植与测试主要分成四个部分：

  1. 开通SOPHNET账号
  2. 下载LPRNet代码
  3. 准备linux交叉编译环境
  4. LRPNet推理测试

2.1  开通SOPHNET账号

1) 算能云平台介绍

SOPHGO（算能）云开发平台目前提供五类云空间：BM1684-PCIE通用云开发空间、BM1684- Simulator云开发空间、SE5-16微服务器云测试空间、TPU编程大赛云开发&测试空间。我们使用的是BM1684-PCIE通用云开发空间，BM1684-PCIE云开发空间提供一个在线虚拟机测试环境，空间默认挂载了一张SOPHON SC5+智算加速卡，已经配置好了开发所需的 SDK编译运行环境，开发者可用于验证所提交的代码能否基于PCIE模式完成编译，并且可以进行实际运行性能自测。BM1684-PCIE云开发空间的免费使用期限为一周。

2) 云平台申请

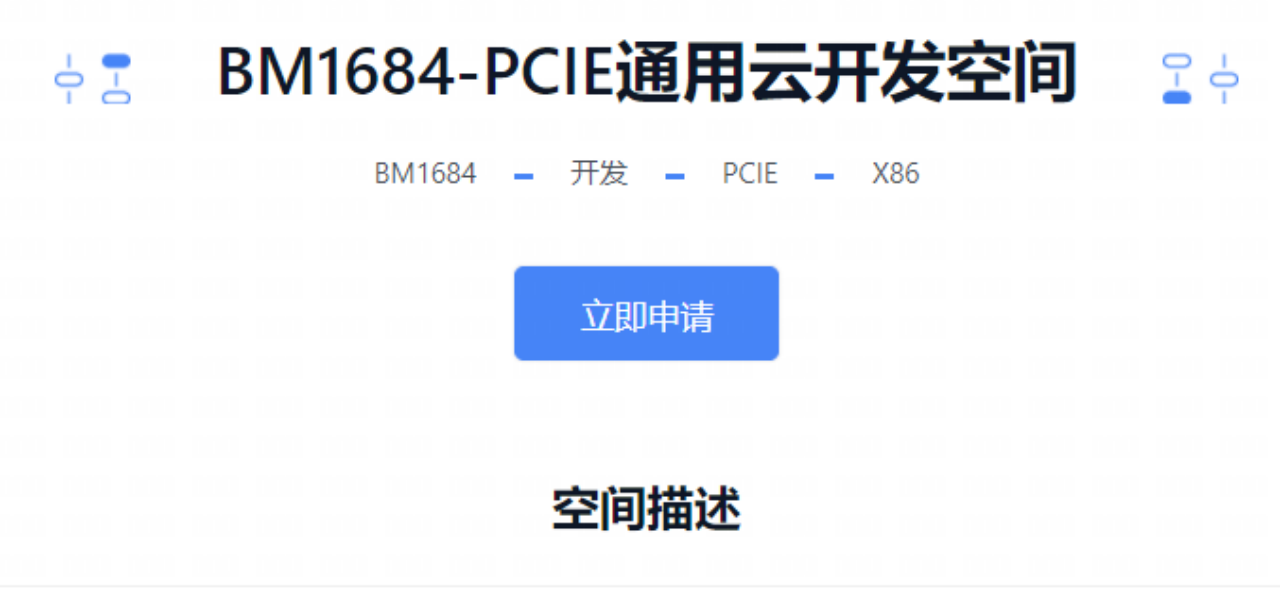

首先登录云平台官网https://cloud.sophgo.com，登录账号为在算能官网注册的账号。我们选择BM1684-PCIE云开发空间，点击立即申请

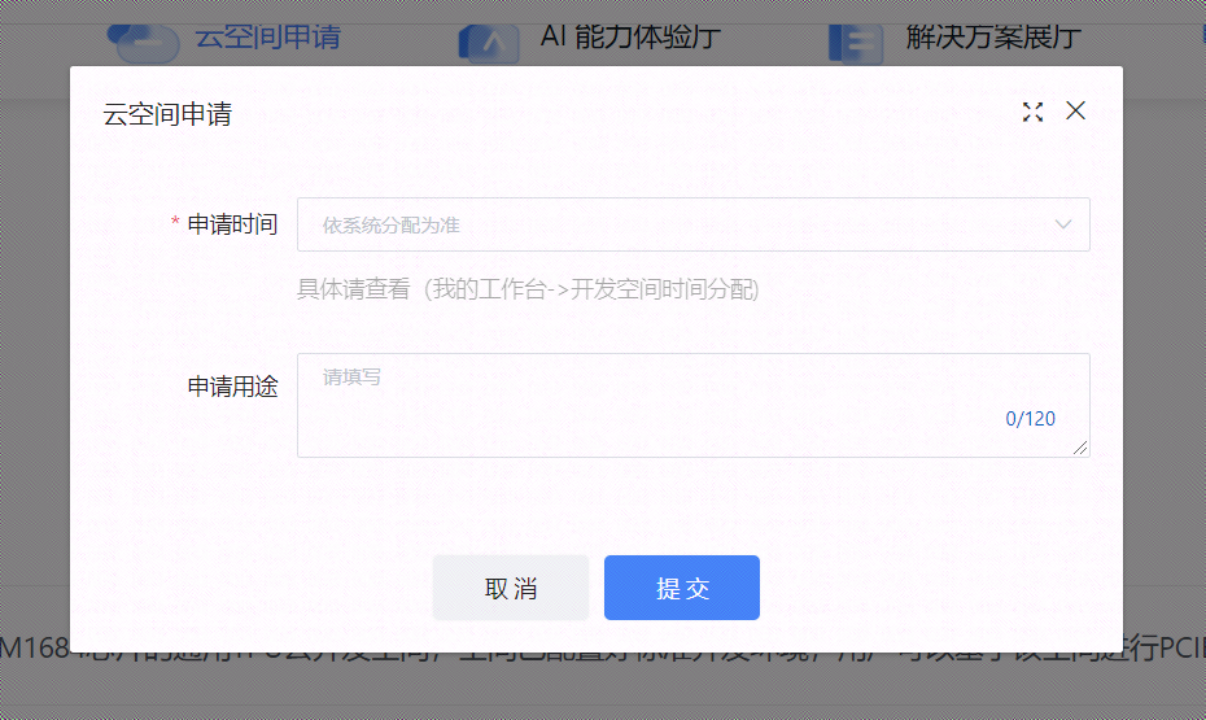

填写使用时长是申请用途，点击提交，等待平台管理员审核，然后在“我的工作台”中查看当前申请空间的审批状态

审核成功后，就可以开始在云平台上部署测试基于LPRNet的车牌识别算法啦

2.2 下载LPRNet代码

1) 进入命令行模式

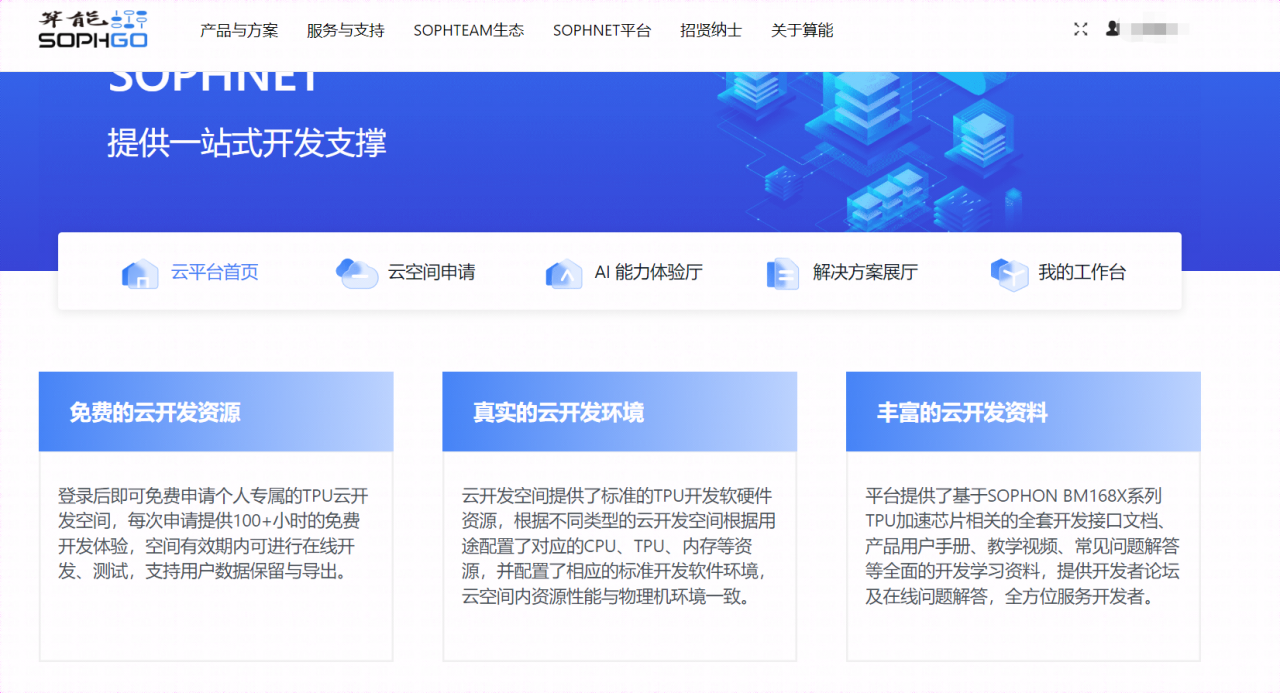

云平台登录有两种方式，一种是手机验证码登录，另外一种是账号密码登录，登录成功后，如下图显示

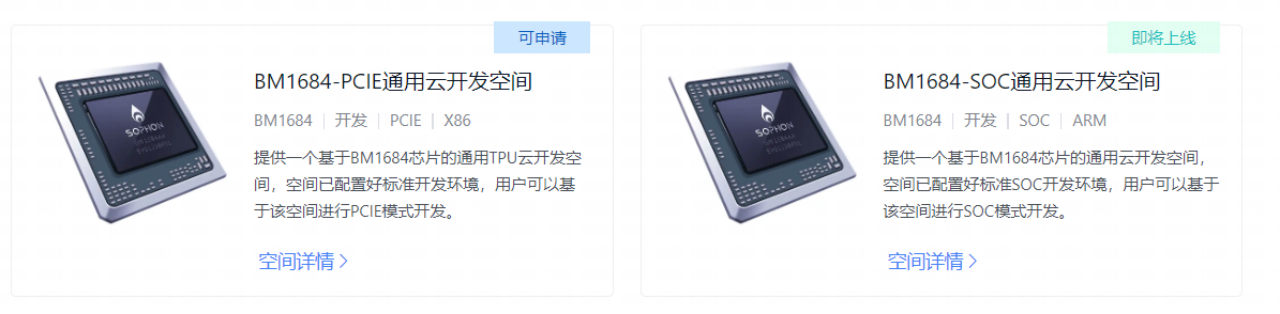

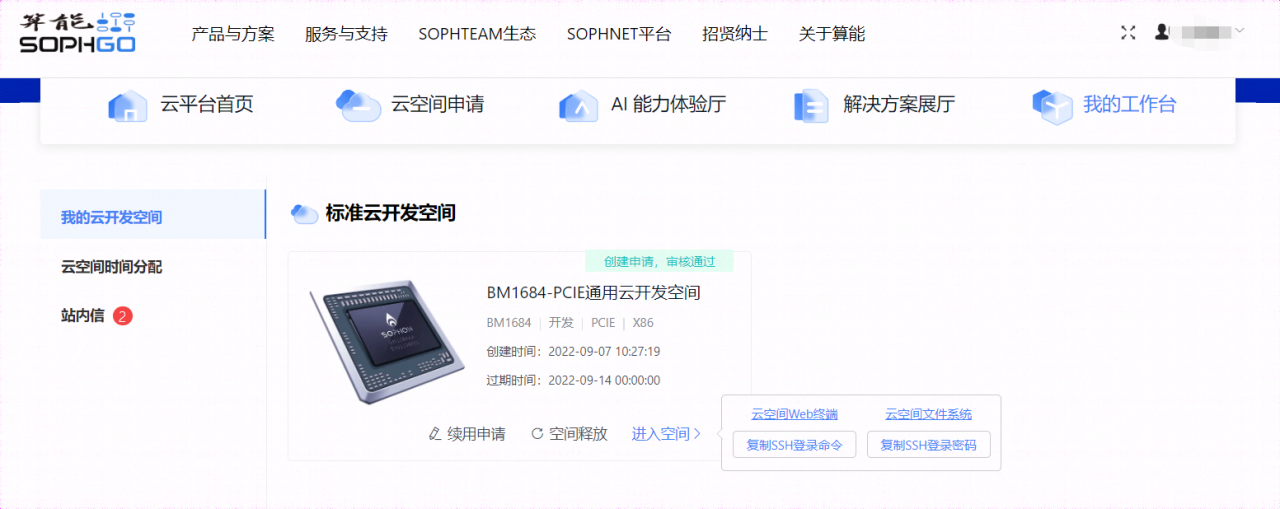

点击我的工作台，就可以看到我们已经申请的BM1684-PCIE通用云开发空间了，如下图显示

点击进入空间下的【云空间Web终端】进入命令行模式

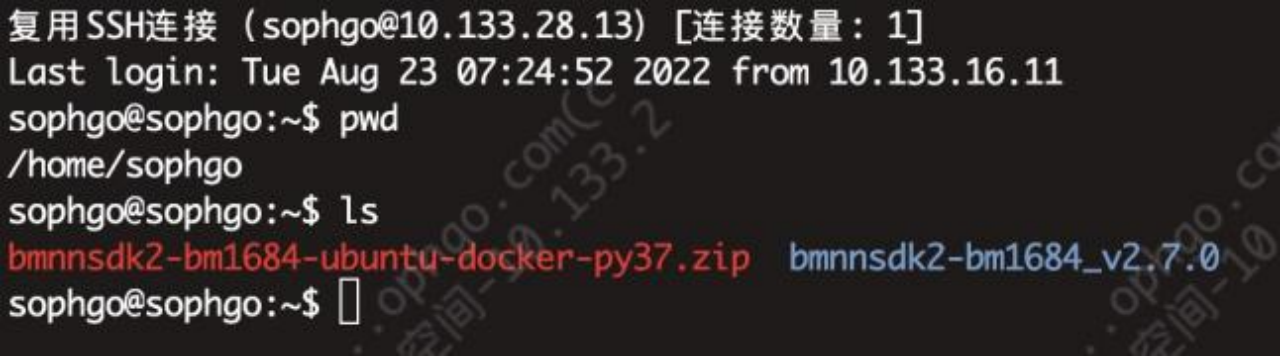

云空间Web终端的命令行模式默认在/home/sophgo目录，/home/sophgo目录下有两个文件，一个是SDK文件bmnnsdk2-bm1684_v2.7.0，另一个是docker镜像文件bmnnsdk2-bm1684-ubuntu-docker-py37.zip，其中bmnnsdk2-bm1684_v2.7.0是算能科技基于其自主研发的 AI 芯片所定制的深度学习SDK，涵盖了神经网络推理阶段所需的模型优化、高效运行时支持等能力; docker镜像文件在下面的准备Linux交叉编译环境环节会用到

2）切换成root权限，从github上拷贝LPRNet代码到云平台的SDK目录

sudo –i

cd /home/sophgo/bmnnsdk2-bm1684_v2.7.0

git clone -b 2.7.0 https://hub.njuu.cf/sophon-ai-algo/examples.git

ls

如下图显示，SDK目录下出现了examples文件夹：

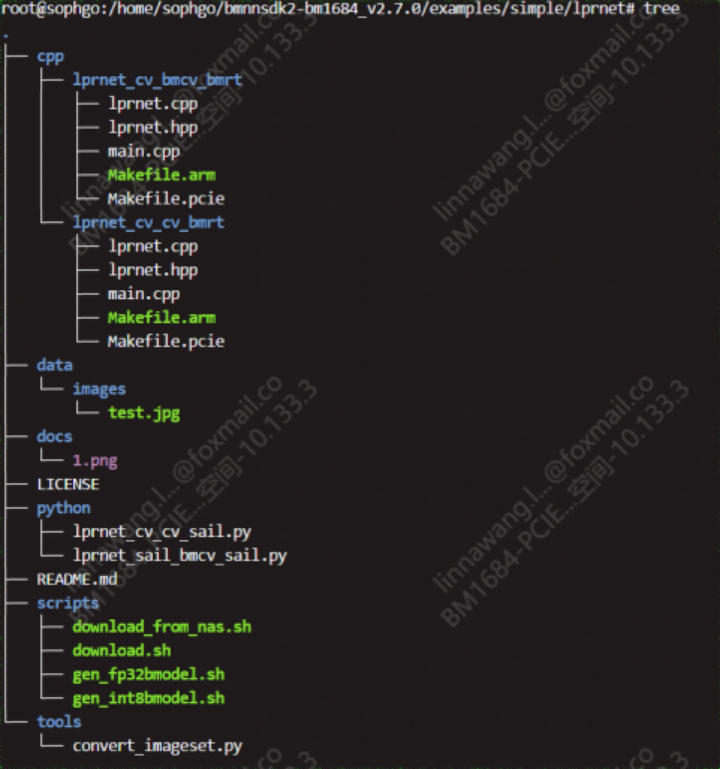

 examples是基于BMNNSDK2开发的，供开发者学习参考的样例程序。lprnet是其中的一个样例， 位于examples/simple/lprnet目录下，下图显示了lprnet的目录结构。

3）下载LPRNet算法需要的数据集和模型文件

# 进入到scripts文件夹

cd  /home/sophgo/bmnnsdk2-bm1684_v2.7.0/examples/simple/lprnet/scripts

chmod +x ./download.sh

# 运行 download.sh 脚本文件,下载数据到/data/images，下载预训练模型到data/models

./download.sh

cd /home/sophgo/bmnnsdk2-bm1684_v2.7.0/examples/simple/lprnet/data

ls

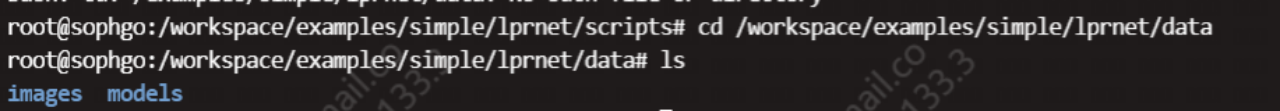

可以看到，lprnet的data目录下，增加了两个文件，一个是数据集文件images，一个是模型文件models

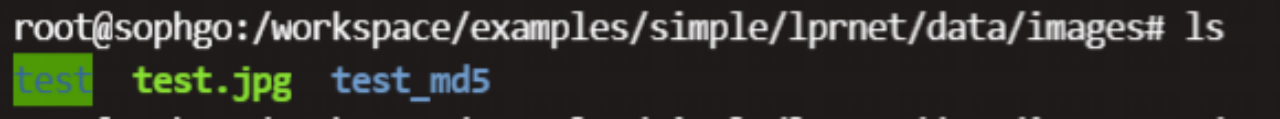

如下图显示，images目录下存在一个图片文件夹test和一张图片test.jpg，test文件夹下有1000张车牌图片，test.jpg是一张车牌图片，在后面的LeNet推理测试中，我们会用 test.jpg做简单的推理测试，用test文件夹做大规模的推理测试，以及用1000张车牌图片的准确率对推理测试的性能进行评估

如下图显示，models目录下存在4个模型文件夹

Final_LPRNet_model.pth，LPRNet_model.torchscript，lprnet_fp32_1b4b.bmodel和 lprnet_int8_1b4b.bmodel

 Final_LPRNet_model.pth是在pytorch框架下训练好的模型文件，由于 BMNNSDK2 中的PyTorch模型编译工具BMNETP只接受PyTorch的JIT模型(TorchScript模型)，本工程可以直接使用下载好的LPRNet_model.torchscript进行编译，如果你想自己导出JIT模型，可以参考以下代码：

....

# 在CPU上加载网络模型

lprnet.load_state_dict(torch.load("{PATH_TO_PT_MODEL}/Final_LPRNet_model.pth", map_location=torch.device('cpu')))

# jit.trace

model = torch.jit.trace(lprnet, torch.rand(1, 3, 24, 94))

# 保存JIT模型

torch.jit.save(model, "{PATH_TO_JIT_MODEL}/LPRNet_model.torchscript")

....

lprnet_fp32_1b4b.bmodel是模型转换后的fp32bmodel文件，也可通过运行scripts/gen_fp32bmodel.sh脚本文件生成， lprnet_int8_1b4b.bmodel是模型量化后的int8bmodel文件，也可通过运行scripts/gen_int8bmodel.sh脚本文件生成。

上面提到的bmodel是面向算能TPU处理器的深度神经网络模型文件格式，实际上是一系列算丰 TPU 指令的集合，通过使用算丰提供的一系列运行时的接口，可以把 bmodel 中的指令加载到 TPU 上并执行。如果你对模型的转换与量化感兴趣，可以参考如下链接：

BModel — NNToolChain 2.7.0 文档

Quantization-Tools User Guide — Quantization Tools 2.7.0 文档

2.3准备Linux交叉编译环境

1) 安装驱动

BM1684-PCIE云空间内包含SDK文件，我们进入到SDK目录的脚本目录下找到安装驱动的脚本install_driver_pcie.sh，运行该脚本就可以安装驱动了。

cd /home/sophgo/bmnnsdk2-bm1684_v2.7.0/scripts

./install_driver_pcie.sh

我们可以通过如下命令检查驱动安装是否成功

ls /dev/bm*

如下图显示，如果看到以下设备节点，表示驱动安装成功

2)  加载docker，并初始化环境

首先解压docker镜像文件，然后进入镜像文件目录，执行docker load –i …

cd /home/sophgo/

apt install unzip

unzip bmnnsdk2-bm1684-ubuntu-docker-py37.zip

cd bmnnsdk2-bm1684-ubuntu-docker-py37/

docker load -i bmnnsdk2-bm1684-ubuntu.docker

3) 在docker容器内安装依赖库及和设置环境变量

首先进入到SDK目录下，执行脚本/docker_run_bmnnsdk.sh创建docker容器

cd /home/sophgo/bmnnsdk2-bm1684_v2.7.0/

./docker_run_bmnnsdk.sh

然后更新pip，安装nntc，设置环境变量，和安装sophon包

#更新pip

cd scripts/

/usr/local/bin/python3 -m pip install --upgrade pip

# 安装 nntc

./install_lib.sh nntc

# 执行脚本 envsetup_pcie.sh 设置环境变量

source ./envsetup_pcie.sh

# 由于python例程需要用到sail库，需要安装Sophon Inference，我们需要安装sophon包，#否者在运行lprnet_cv_cv_sail.py文件将报错：不存在sophon模块

pip3 install /workspace/lib/sail/python3/pcie/py37/sophon-2.7.0-py3-none-any.whl

2.4 LPRNet推理测试

代码提供了两种类型的测试，一种是python代码测试，另外一种是c++代码测试。下面将分别列出这两种测试的执行步骤。

1) Python代码测试

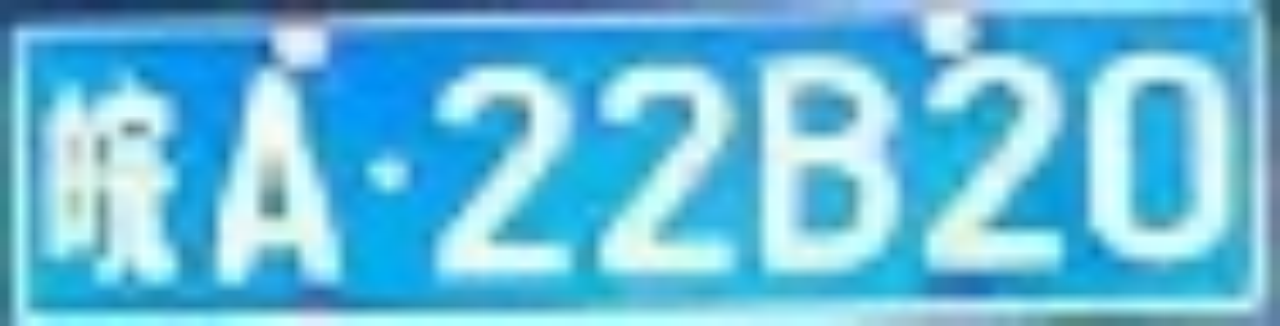

test.jpg如下图显示：

#进入lprnet算法目录

cd /workspace/examples/simple/lprnet


python3 python/lprnet_cv_cv_sail.py --mode test --img_path data/images/test.jpg --bmodel data/models/lprnet_fp32_1b4b.bmodel --batch_size 1 --tpu_id 0

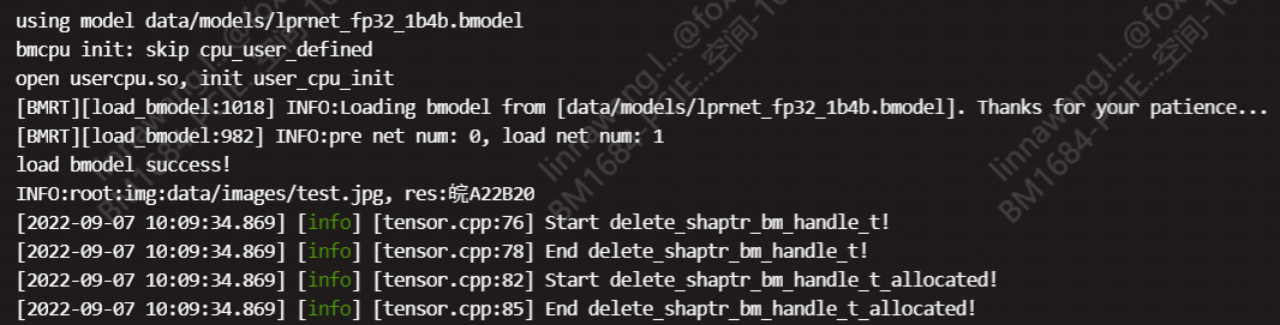

如下图显示，我们看到输出”load bmodel success!”，测试图片的路径”data/images/test.jpg”， 和车牌识别结果：”皖A22B20”

从对一张图片的推理，延伸到对于多张图片的推理，也是一样的。主要将读取一张图片的路径test.jpg，修改成读取图片文件夹的路径test，最终可以对data/images/test中的1000张车牌照进行识别并打印车牌号码。

接下来我们对1000张图片进行测试

#测试1000张车牌照图片

python3 python/lprnet_cv_cv_sail.py --mode test --img_path data/images/test --bmodel data/models/lprnet_fp32_1b4b.bmodel --batch_size 4 --tpu_id 0

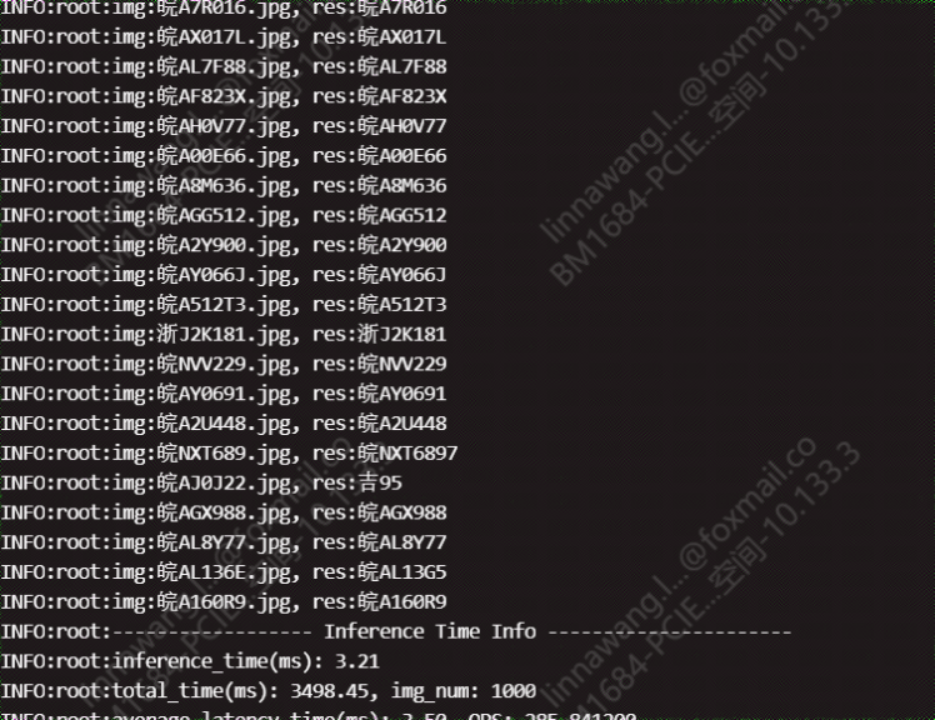

如下图显示，我们截取了一部分输出的车牌识别结果，我们可以看到车牌识别结果：”…皖A7R016，皖AX017L，皖AL7F88，……，吉95，……，皖0160R9”，图片数量img_num为1000

如果我们想输出1000张测试图片的准确率，我们需要将--mode参数值修改为val

python3 python/lprnet_cv_cv_sail.py --mode val --img_path data/images/test --bmodel data/models/lprnet_fp32_1b4b.bmodel --batch_size 4 --tpu_id 0

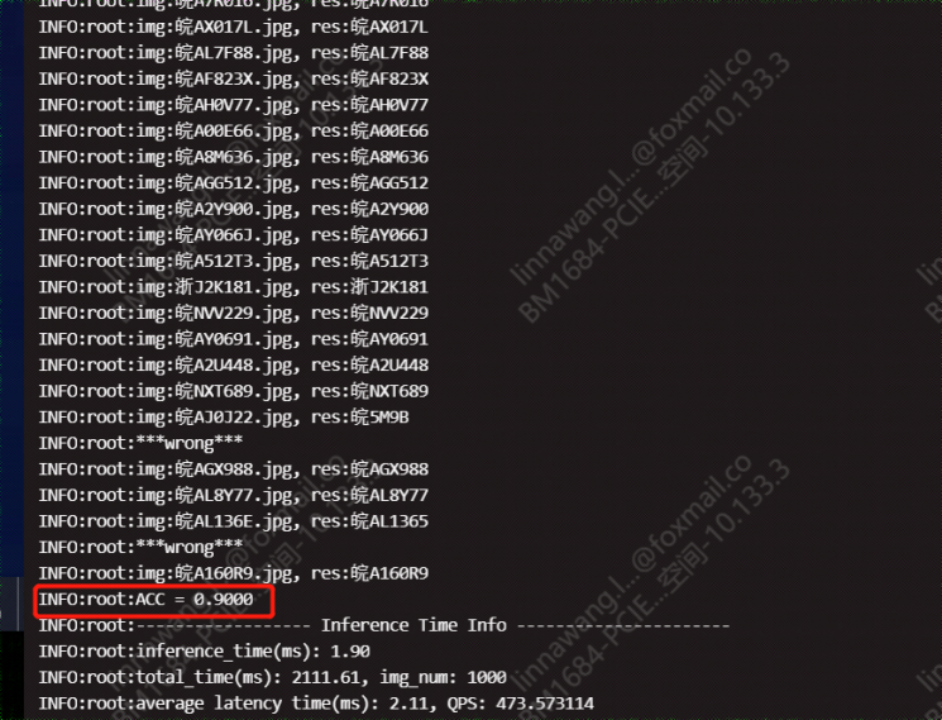

如下图显示，1000张测试图片识别准确率是0.9000

2) C++代码测试

与python代码测试不同，c++代码测试需要执行文件Makefile.pcie,通过Makefile文件描述源程序之间的依赖关系,进行自动维护编译，生成lprnet_cv_cv_bmrt.pcie文件

cd /workspace/examples/simple/lprnet/cpp/lprnet_cv_cv_bmrt

make -f Makefile.pcie

如下图显示，在/examples/simple/lprnet/cpp/lprnet_cv_cv_bmrt多了一个lprnet_cv_cv_bmrt.pcie文件

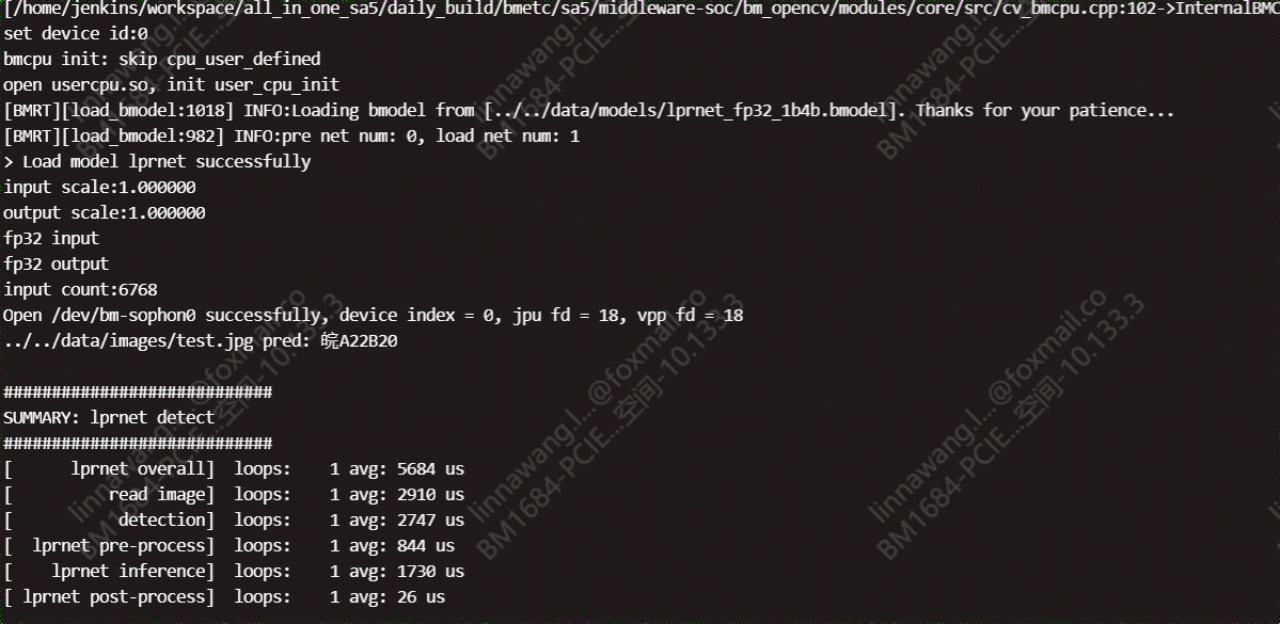

接下来的步骤和python代码测试就一样了，我们需要执行lprnet_cv_cv_bmrt.pcie进行推理测试


./lprnet_cv_cv_bmrt.pcie test ../../data/images/test.jpg ../../data/models/lprnet_fp32_1b4b.bmodel 0

#测试1000张车牌照图片

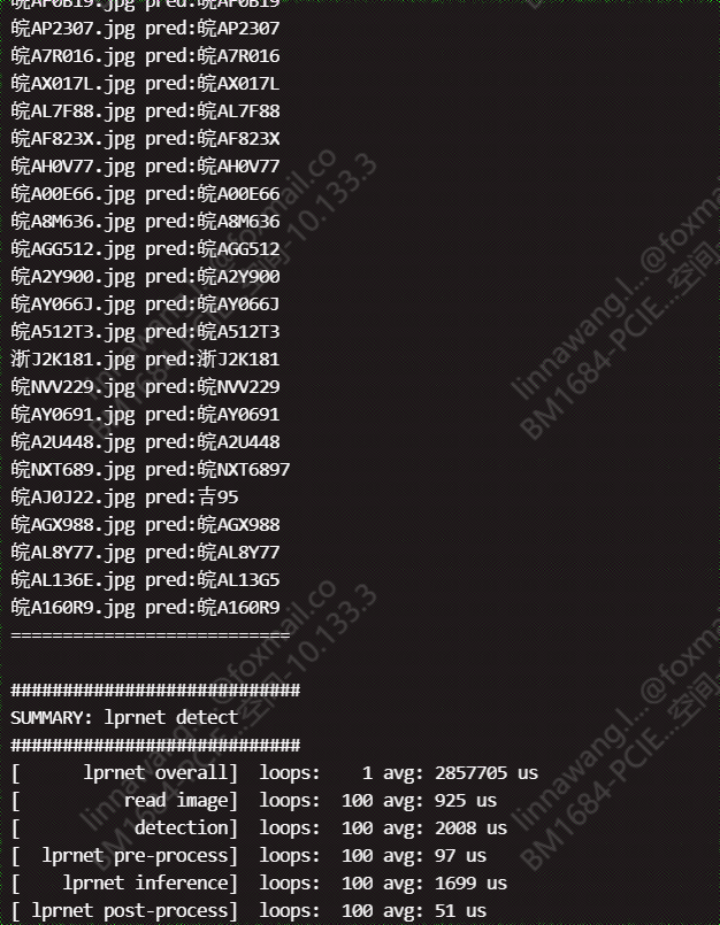

./lprnet_cv_cv_bmrt.pcie test ../../data/images/test ../../data/models/lprnet_fp32_1b4b.bmodel 0

…………

和python代码测试一样，如果我们想输出1000张测试图片的准确率，我们需要将--mode参数值修改为val

./lprnet_cv_cv_bmrt.pcie val ../../data/images/test ../../data/models/lprnet_fp32_1b4b.bmodel 0

如下图显示，1000张测试图片识别准确率是0.88000

到了这里，按照一步步操作，我们就完成了基于LPRNet的车牌识别算法移植与测试了。我们上面执行的lprnet_cv_cv_sail.py文件和lprnet_cv_cv_bmrt.pcie文件是使用fp32bmodel和OpenCV解码、OpenCV前处理、SAIL推理的

我们也可以使用int8bmodel和SAIL解码、BMCV前处理、SAIL推理，只需要将model的路径更换为lprnet_int8_1b4b.bmodel的路径，执行examples/simple/lprnet/python目录下的lprnet_sail_bmcv_sail.py或者examples/simple/lprnet/python/cpp/路径下的lprnet_cv_bmcv_bmrt.pcie，lprnet_cv_bmcv_bmrt.pcie的生成方式和lprnet_cv_cv_bmrt.pcie的生成方式类似，请参考LPRNet下的 C++代码测试。
