1. 数据链路概述

数据链路层的功能：1.数据链路的建立、维护与拆除 2.帧包装、帧传输、帧同步3.帧的差错恢复4.流量控制
组帧：把所有数据封装在帧中，按照顺序进行发送；
定界与同步：产生、识别帧边界（传输的时候是同步的）
流量控制：匹配传输
IEEE 802.3 有线局域网（以太网）标准 IEEE 802.11 无线局域网标准

PDU：协议数据单元（是对等层协议）

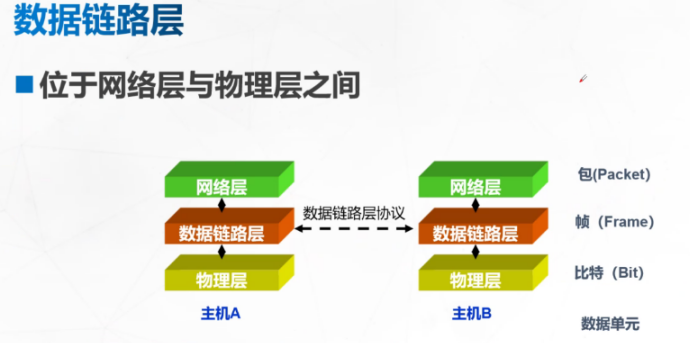

数据链路层：位于网络层与物理层之间

2. 以太网

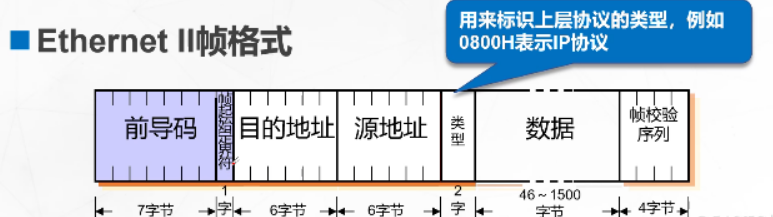

2.1 以太网帧格式

以太网帧格式：
1.前导码(Preamble)包含.8字节。前7字节的值为0xAA，而最后1字节的值为 0xAB。在 DIX以太网中，前导码被认为是物理层封装的一部分，而不是数据链路层的封装。
注:前导码作用是使目的主机接收器时钟与源主机发送器时钟同步。紧接着是帧开始分界符字节"10101011"，用于指示帧的开始。前导码和起始定界符是为了隔离每个以太网帧的，也是定位符。
2.目的地址(DA）包含6字节。DA标识了帧的目的站点的MAC地址。DA可以是单地址(单个目的地)、组播地址（组目的地）或广播地址。
3.源地址（SA〉包含6字节。sA标识了发送帧的站点的 MAC地址。SA 一定是单播地址（即第8位是0)。
4.类型域包含﹖字节，用来标识上层协议的类型，如 0800H表示IP协议。
5.数据域包含46~1500字节。数据域封装了通过以太网传输的高层协议信息。由于CSMA/CD算法的限制，以太网帧不能小于某个最小长度。高层协议要确保这个域至少包含46字节。如果实际数据不足46字节，则高层协议必须执行某些（未指定）填充算法。数据域长度的上限是任意的，但已经被设置为1500字节。
6.帧校验序列（FCS）包含4字节。PCS是从DA开始到数据域结束这部分的校验和。校验和的算法是32位的CRC (cyclic Redundancy check，循环冗余校验法）。

前导码：是物理层封装的一部分（把数据进行一个排序，分成一段一段的，在传输，到了最后帧校验时看传输的数据是否对应，如果数据是和发送的时候一一对应的，那么就说明数据是完整的，传输成功了，如果不是一一对应的，说明传输的不成功，需要重新传。）
+帧起始定界符+源mac和目标mac
+类型 用来标识上层协议的类型
+上层数据
+差错校验（数据是否是完整性的正常就传送给他，不正常就重传）

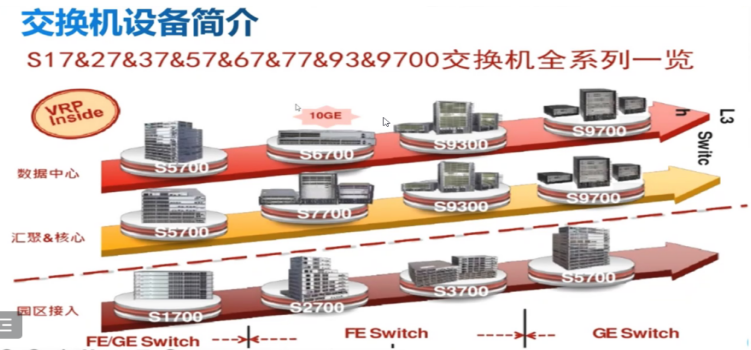

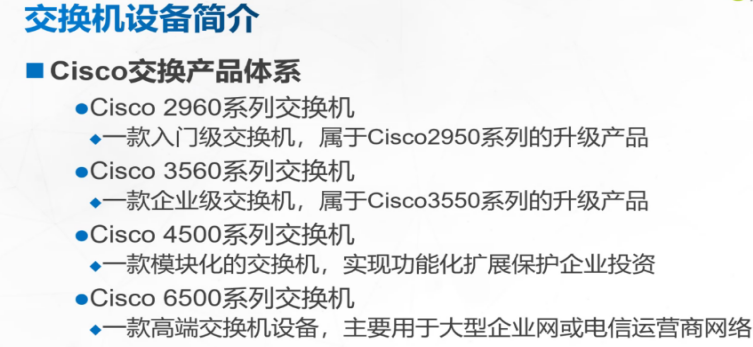

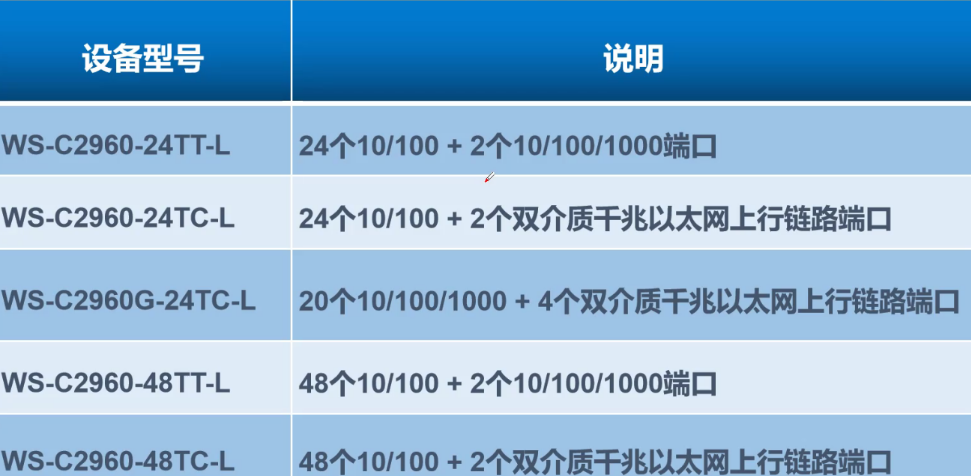

2.2 交换机设备简介

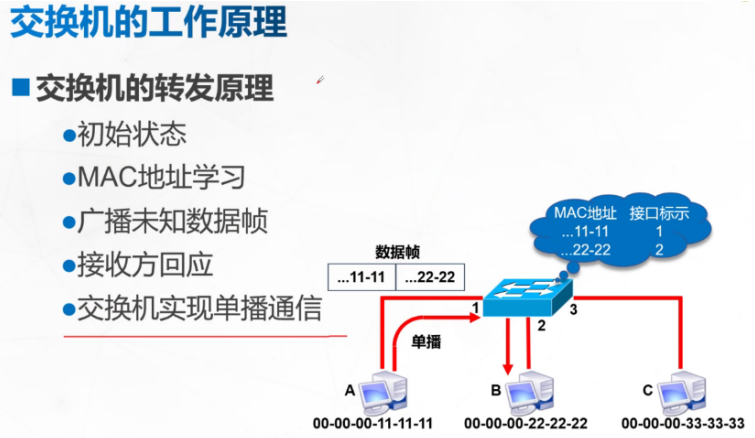

2.3 交换机的工作原理

**交换机的工作原理：**
1.初始状态：a是不知道b的；交换机对此一无所知
2.如何学习：a和b通讯过程 a会进行数据帧的封装，经过 交换机，交换机会记录a的源MAC地址和目标Mac地址和接口；交换机在不知道的情况下，通过广播，所有的主机都会收到之后，看发出的东西是否与我的mac地址相对应，如果对应进行回应，否则数据进行丢弃，假设b是对应的，则主机a与主机b进行单播通信，最终交换机又记录了b的MAC地址和接口，a与b进行连接成功。

2.4 交换机以太网的工作模式

a.单工：两个数据之间只能沿单一方向传输数据 EG:学校广播、麦克风、扬声器
b.半双工：两个数据之间可以双向传输数据，但不能同时进行 EG：对讲机
c.全双工：两个数据之间可以双向且同时传输数据 EG：vx打电话
交换机以太网接口速率：1.接口连接时进行协商2.协商失败则无法正常通信
交换机与交换机的速率必须一致：

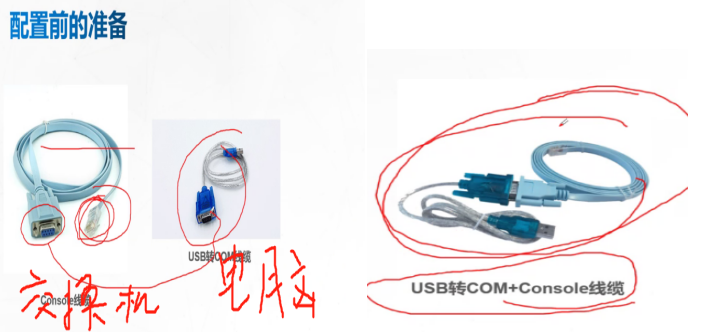

2.5 配置前的准备

配之前的连接
Console电缆
物理连接
°计算机COM口
°交换机/路由器Console口
软件链接
°超级终端
°其他软件

SecureCRT软件的使用
SecureCRT软件的配置

端口选择
选择连接方式
COM口属性

3. 命令行的使用

命令行的层次模式
用户模式（查看统计信息）——>特权模式（查看并修改设备的配置）——>全局模式（针对整个交换机修改配置参数）——>接口模式（针对设备的接口修改配置参数）

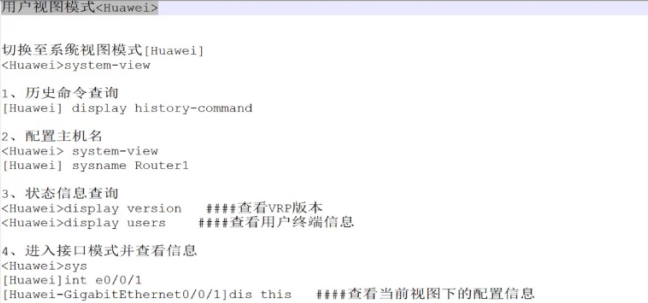

常用命令





本章总结
1.数据链路层功能
2.以太网帧格式
3.交换机的工作原理
4.交换机的命令行配置
交换机通过MAC地址学习，实现单播转发
交换机有4种工作模式:用户、特权、全局、接口模式
交换机使用console线缆，进行配置管理
交换机使用命令行进行配置管理
