实验目的

（1）掌握算术逻辑运算单元的工作原理。

（2）熟悉简单运算器的电路组成。

（3）熟悉4位运算功能发生器（74LS181）的算术、逻辑运算功能。

实验要求

（1）做好实验预习，看懂电路图，熟悉实验中所用芯片各引脚的功能和连接方法。

（2）按照实验内容与步骤的要求，认真仔细地完成实验。

（3）写出实验报告。

实验原理



实验内容及步骤

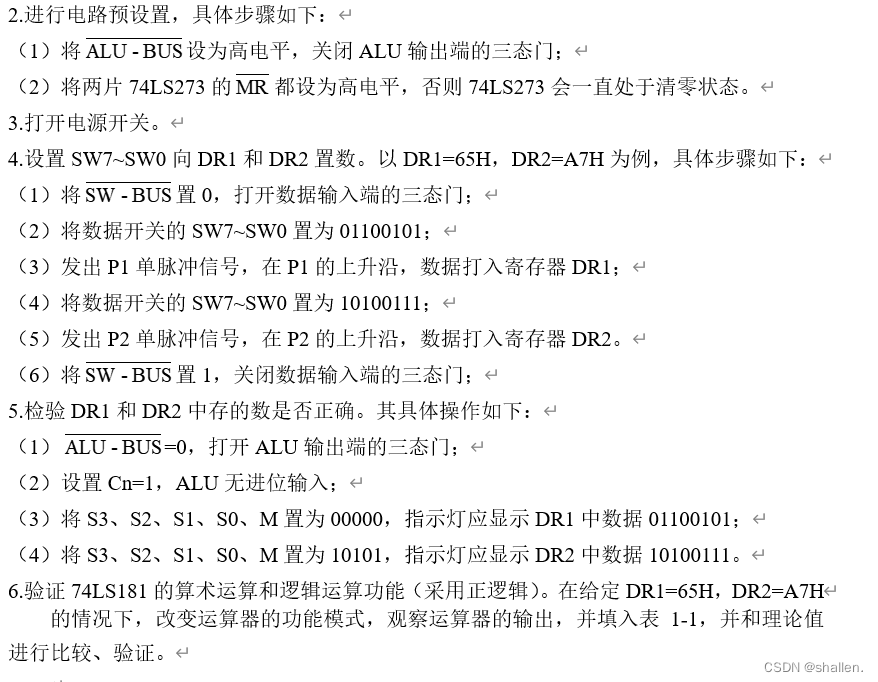

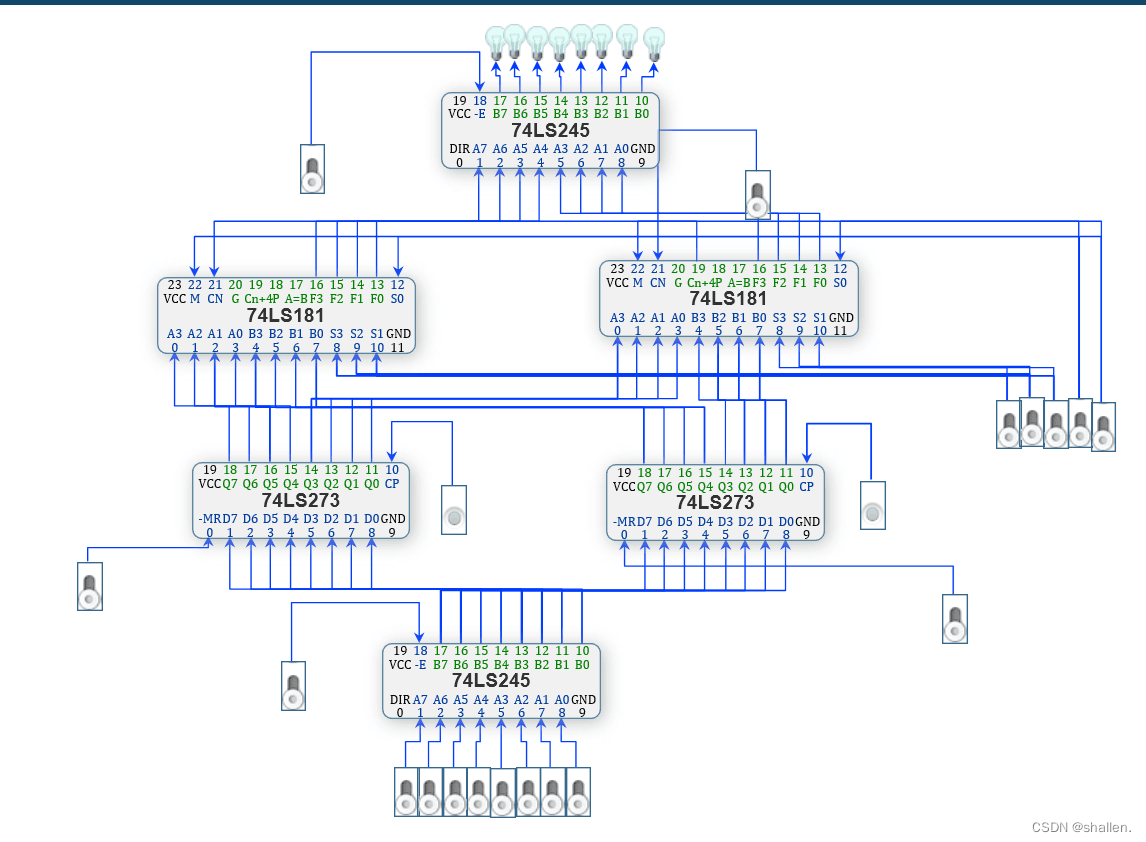

1.运行虚拟实验系统，按照上图绘制运算器实验电路，生成实验电路如图所示



 实验结果

 思考与分析

1. 运算器主要由哪些器件组成？这些器件是怎样连接的？

运算器主要由算数逻辑单元（ALU），累加器，状态寄存器，通用寄存器等组成。

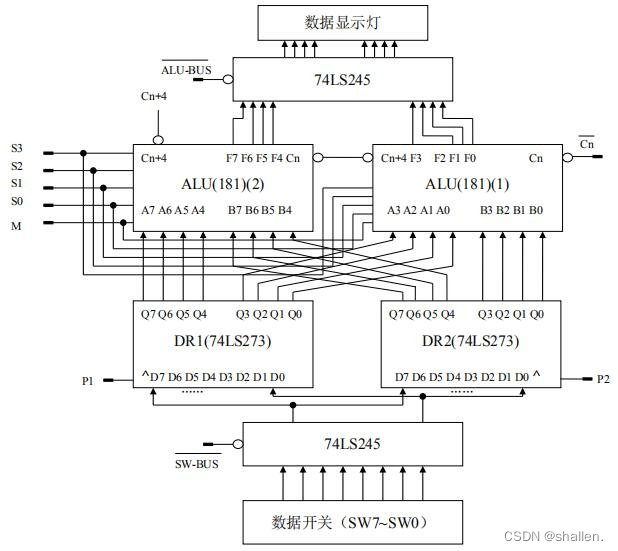

连接如下：

2. 芯片 74LS181 没有减法：A minus B 的指令，怎样实现减法功能？

在减法运算时，可以减法取反码运算后用加法器实现
