一、实验目的

掌握运算器的组成及工作原理；
了解4位函数发生器74LS181的组合功能，熟悉运算器执行算术操作和逻辑操作的具体实现过程；
验证带进位控制的74LS181的功能。

二、预习要求

复习本次实验所用的各种数字集成电路的性能及工作原理；
预习实验步骤，了解实验中要求的注意之处。

三、实验设备

EL-JY-II型计算机组成原理实验系统一套，排线若干。

四、电路组成

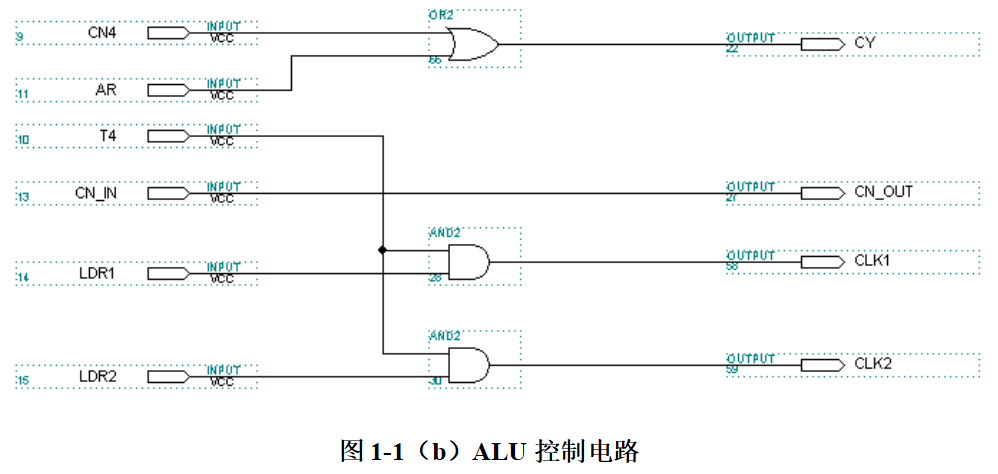

本模块由算术逻辑单元ALU 74LS181（U7、U8、U9、U10）、暂存器74LS273（U3、U4、U5、U6）、三态门74LS244（U11、U12）和控制电路（集成于EP1K10内部）等组成。电路图见图1-1(a)、1-1(b)。
在这里插入图片描述

算术逻辑单元ALU是由四片74LS181构成。74LS181的功能控制条件由S3、S2、S1、S0、 M、Cn决定。高电平方式的74LS181的功能、管脚分配和引出端功能符号详见表1-1、图1-2和表1-2。

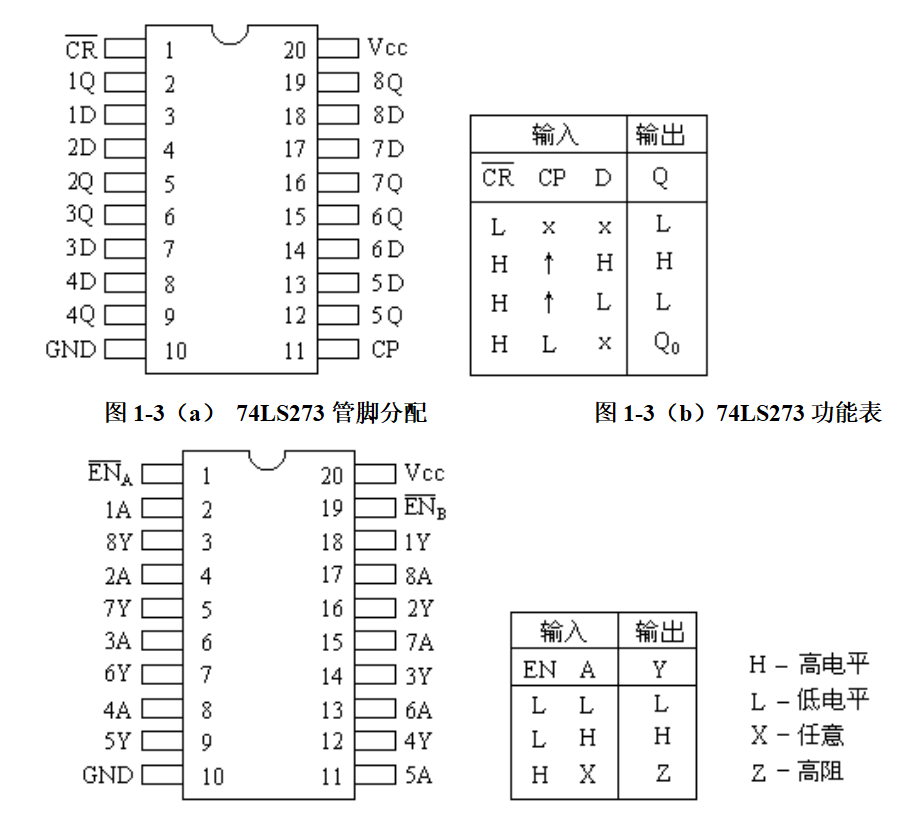

四片74LS273构成两个16位数据暂存器，运算器的输出采用三态门74LS244。它们的管脚分配和引出端功能符号详见图1-3和图1-4。
在这里插入图片描述

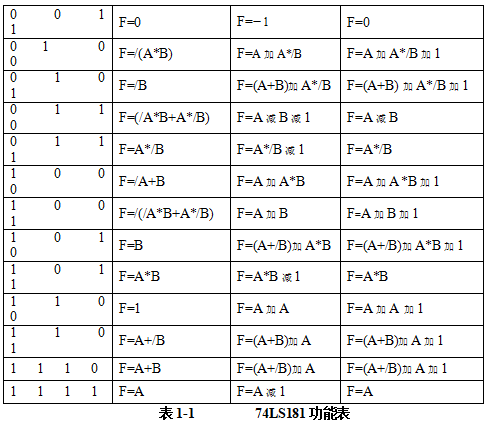

74LS181功能表见表1－1，其中符号“＋”表示逻辑“或”运算，符号“*”表示逻辑“与”运算，符号“/”表示逻辑“非”运算，符号“加”表示算术加运算，符号“减”表示算术减运算。
在这里插入图片描述

图1-4（a） 74LS244管脚分配图1-4（b） 74LS244功能

五、工作原理

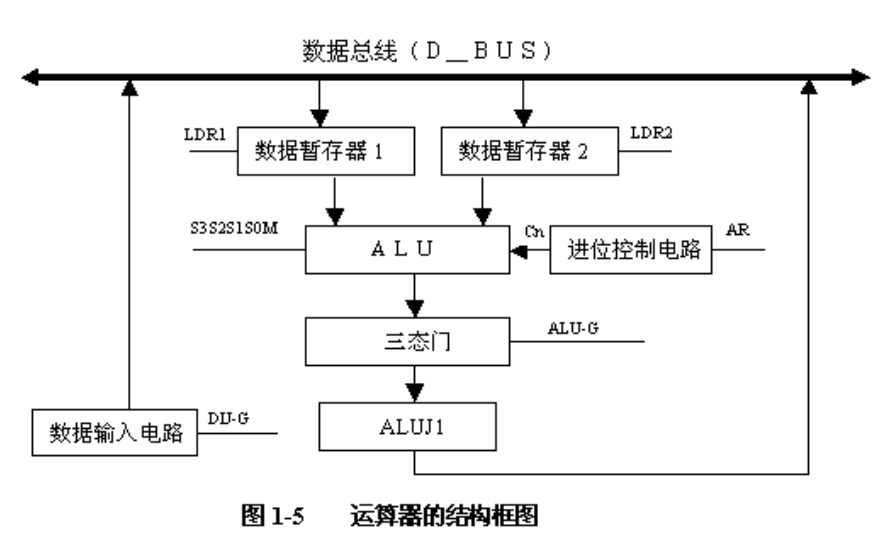

运算器的结构框图见图1-5：
在这里插入图片描述
算术逻辑单元ALU是运算器的核心。集成电路74LS181是4位运算器，四片74LS181以并／串形式构成16位运算器。它可以对两个16位二进制数进行多种算术或逻辑运算，74LS181 有高电平和低电平两种工作方式，高电平方式采用原码输入输出，低电平方式采用反码输入输出，这里采用高电平方式。
三态门74LS244作为输出缓冲器由ALU-G信号控制，ALU-G 为“0”时，三态门开通，此时其输出等于其输入；ALU-G 为“1”时，三态门关闭，此时其输出呈高阻。
四片74LS273作为两个16数据暂存器，其控制信号分别为LDR1和LDR2，当LDR1和LDR2 为高电平有效时，在T4脉冲的前沿，总线上的数据被送入暂存器保存。

六、实验内容

验证74LS181运算器的逻辑运算功能和算术运算功能。

七、实验步骤

Ⅰ、单片机键盘操作方式实验
注：在进行单片机键盘控制实验时，必须把开关K4置于“OFF”状态，否则系统处于自锁状态，无法进行实验。
1、实验连线（键盘实验）：

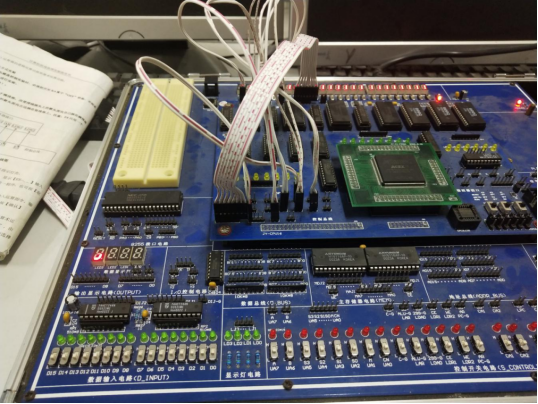

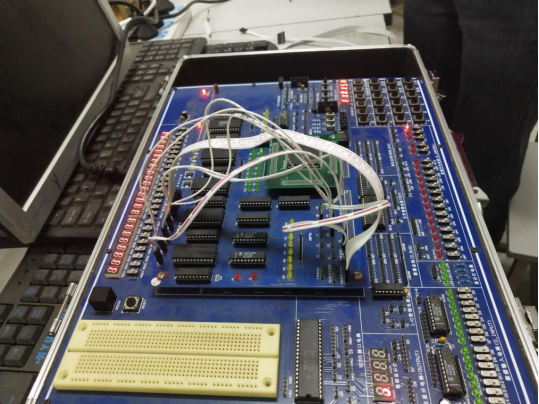

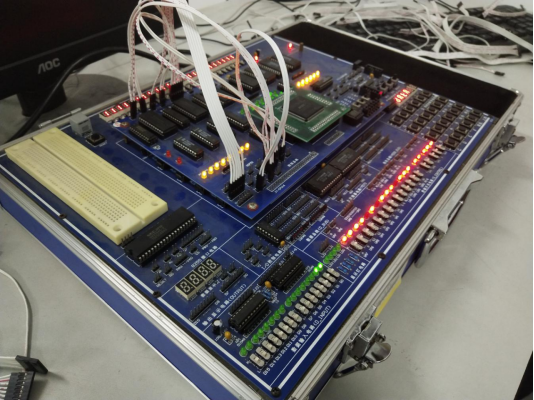

实验连线如图1－6所示。
（连线时应按如下方法：对于横排座，应使排线插头上的箭头面向自己插在横排座上；对于竖排座，应使排线插头上的箭头面向左边插在竖排座上。注意：F4只用一个排线插头孔）
在这里插入图片描述
2、实验过程：
（1）拨动清零开关CLR，使其指示灯灭。再拨动CLR，使其指示灯亮。
（2）在监控滚动显示【CLASS SELECt】时按【实验选择】键，显示【ES–_ _ 】输入01或1，按【确认】键，监控显示为【ES01】，表示准备进入实验一程序，也可按【取消】键来取消上一步操作，重新输入。

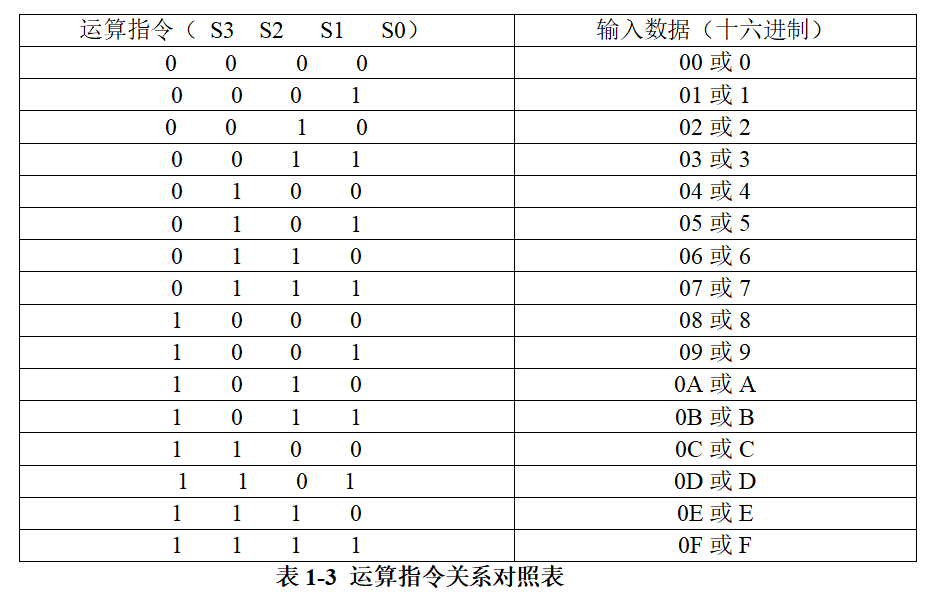

（3）再按【确认】键，进入实验一程序，监控显示【InSt–】，提示输入运算指令，输入两位十六进制数（参考表1－3和表1－1），选择执行哪种运算操作，按【确认】键。
（4）监控显示【Lo=0】,此处Lo相当于表1－1中的M，默认为“0”，进行算术运算，也可以输入“1”，进行逻辑运算。按【确认】，显示【Cn=0】,默认为“0”，由表1－1可见，此时进行带进位运算，也可输入“1”，不带进位运算（注：如前面选择为逻辑运算，则Cn不起作用）。按【确认】，显示【Ar=1】，使用默认值“1”，关闭进位输出。也可输入“0”，打开进位输出，按【确认】。

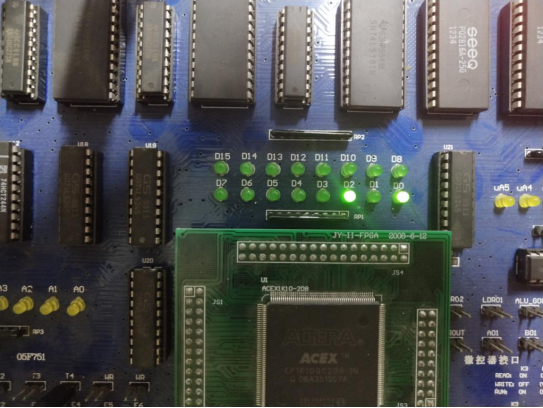

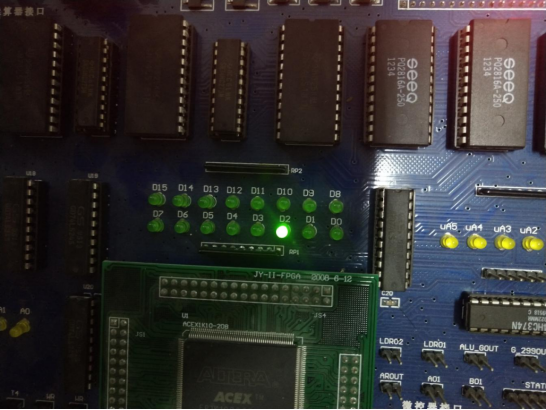

（5）监控显示【DATA】，提示输入第一个数据，输入十六进制数【1234H】，按【确认】，显示【DATA】，提示输入第二个数据，输入十六进制数【5678H】，按【确认】键，监控显示【FINISH】，表示运算结束，可从数据总线显示灯观察运算结果，CY指示灯显示进位输出的结果。按【确认】后监控显示【ES01】，可执行下一运算操作。
在这里插入图片描述

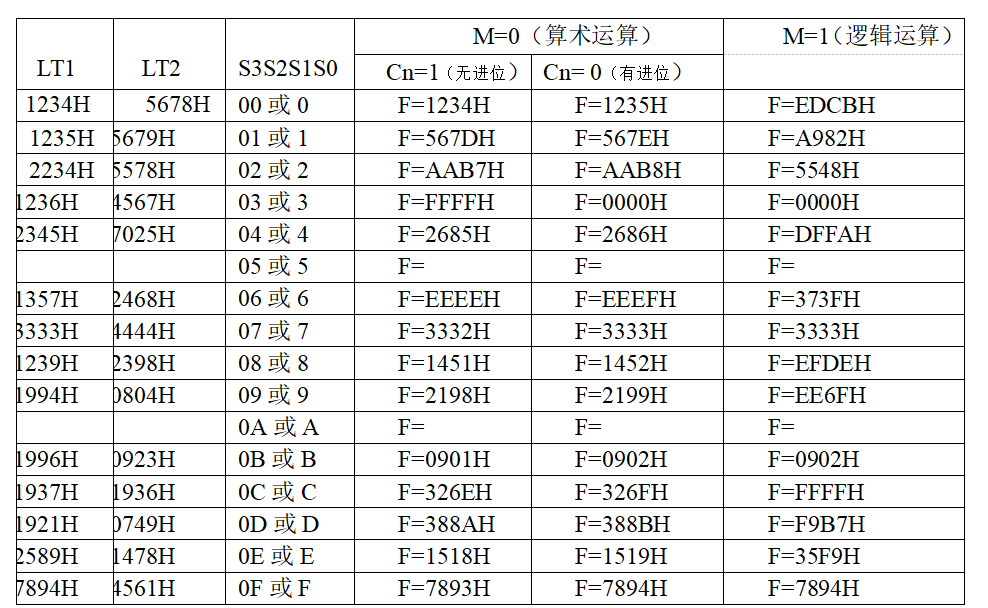

在给定LT1=1234H、LT2=5678H的情况下，改变运算器的功能设置，观察运算器的输出，填入表中，并和理论值进行比较和验证：
