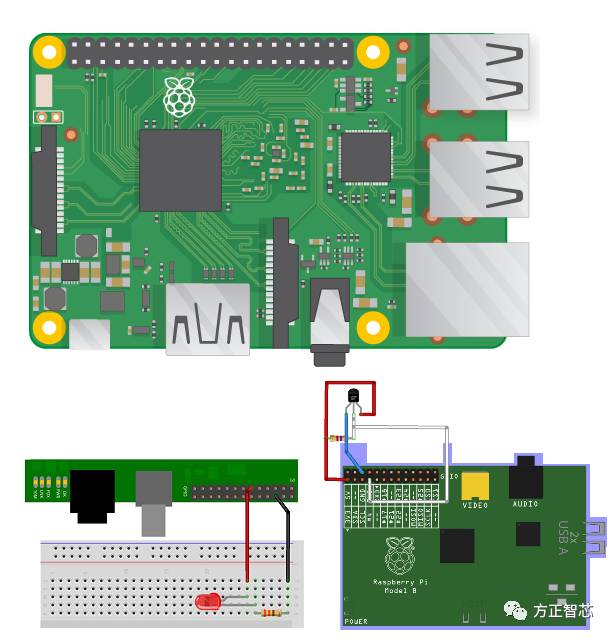

我们使用树莓派的很重要一个原因是想通过它来进行一些智能控制，比如控制舵机、LED灯、继电器或者用来进行串口、SPI通信等，这些都需要通过控制树莓派的输入输出引脚(IO引脚)来实现的。前面的文章我们说过树莓派的输入输出引脚有26针和40针的区别，今天这篇文章我们具体看看它们是如何定义的？

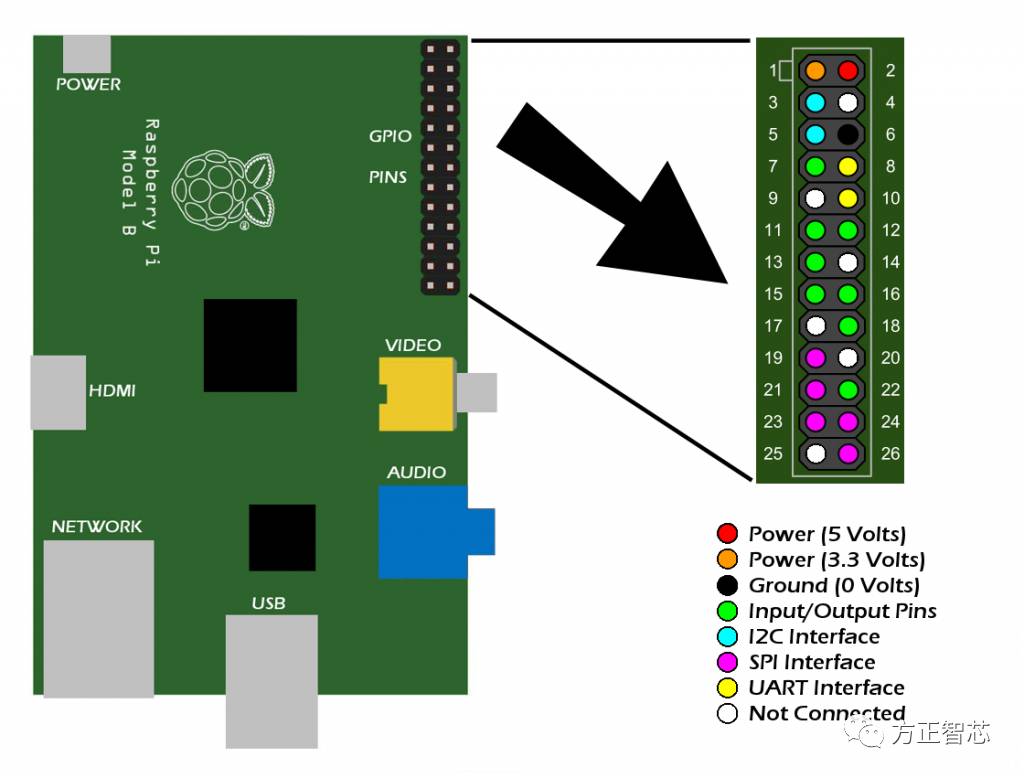

首先，我们看看一代B型机的IO引脚(26针)的定义。将树莓派以如下的角度放置，在右上角有两排针脚，即为扩展IO针脚。针脚的左上角为1号，右下角为26号，如下图：

上图中，1号针脚为3.3V电源接口，2号针脚为5V电源接口，6号针脚为电源负极(地)。可以通过将DC5V电源的正极连接到2号针脚，将负极连接到6号针脚为树莓派供电。不过最常用的供电方式是通过板载的Mini USB供电，推荐的电源为直流5V(2A)，如下图：

如
