前话

搭建好完整的Qt开发环境,对于开发Qt应用按照正常的开发即可,操作io口涉及到单片机硬件知识,本篇介绍树莓派类似于单片机的GPIO口使用(硬件+软件)。



树莓派GPIO口硬件资源介绍

引脚分布和功能图

统计下硬件资源

  • GPIO引脚 x 26
  • UART总线 x 1
  • SPI总线 x 1
  • I2C总线 x 1
  • 5V x 2
  • 3.3V x 2
  • GND x 8



模块化代码

我们模块化代码,写一个引脚输出的程序,以后需要类似直接修改引脚编号(或枚举)即可。

引入libwiringPi库。



关于wiringPi库

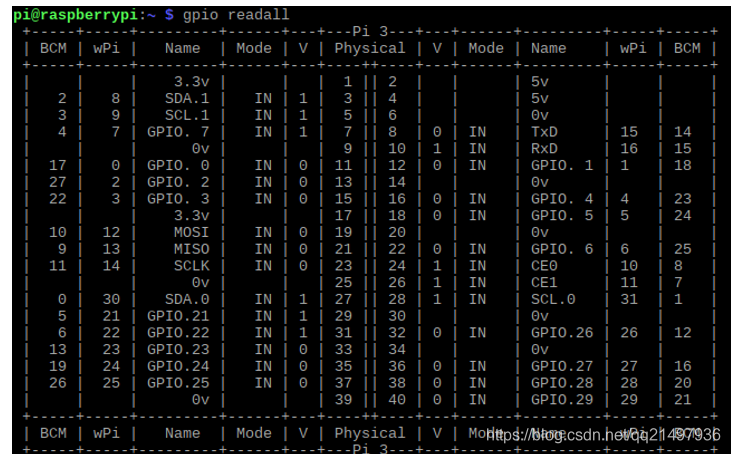

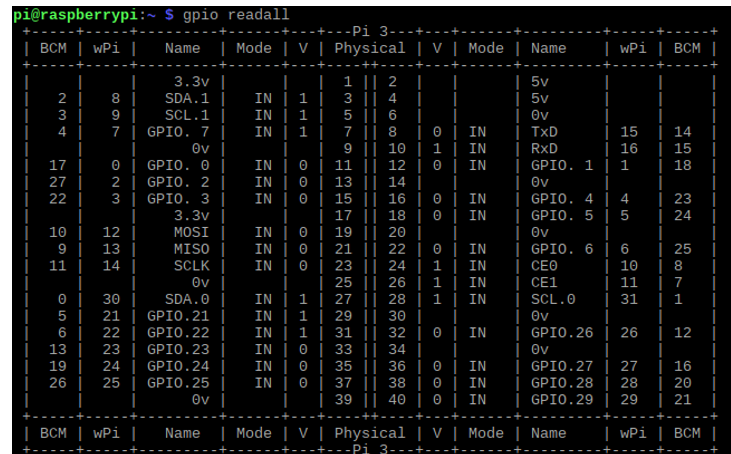

在qt中控制GPIO主要是使用wiring,树莓派已自带,我们查询树莓派的物理引脚与wiringPi库的编号对应表,如下图:

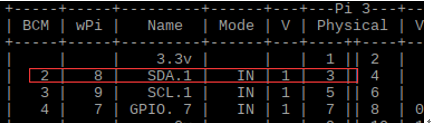

如果我们要操作GPIO2,对应的物理引脚为3,如下图:

我们操作引脚的时候,引脚序号就为8(wPI),当前模式为输出,V代表的是当前的输入电压,1:3.3V,0:0V。

更详细的具体参照Demo1理解。

同时,我们在工程中要加入对应的头文件和库,如何调用wiringPi,请参照具体例程。



Demo1:GPIO口的输出

使用物理引脚3,默认功能为GPIO2,我们使用GPIO2驱动LED,此时涉及到硬件知识,树莓派的GPIO口的输出电压为3.3V,所以先设置GPIO为输出高低电平,间隔1s,因为是测试,不使用限流电阻。

限流电阻解释下:电路VCC--->电阻R--->LED--->GND,LED分压为固定的,VCC减去LED压降后得到的电压除以电阻R则是该条电路的电流,所以电阻决定了电流大小,故称之为限流电阻,一般的GPIO口都对电流有要求,例如stm32的单个GPIO口不超过25mA,总的电流也有限制,所以在开发的过程中,需要根据实际情况设计电路原理图。

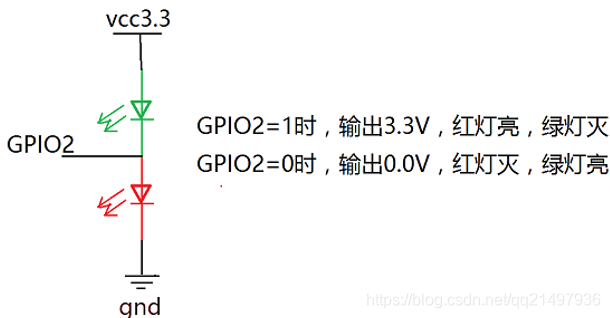

电路原理图

跳线的电路原理图如下:

关键代码

初始化

MainWindow::MainWindow(QWidget *parent) :QMainWindow(parent),ui(new Ui::MainWindow)
{ui->setupUi(this);_gpioOut.init(GpioOut::GPIO2, false);ui->label_gpio2->setStyleSheet(QString("background-color: %1").arg("green"));startTimer(1000);
}

每1s钟切换

void MainWindow::timerEvent(QTimerEvent *event)
{if(_gpioOut.readOutput(GpioOut::GPIO2)){_gpioOut.setOutput(GpioOut::GPIO2, false);ui->label_gpio2->setStyleSheet(QString("background-color: %1").arg("green"));}else{_gpioOut.setOutput(GpioOut::GPIO2, true);ui->label_gpio2->setStyleSheet(QString("background-color: %1").arg("red"));}
}

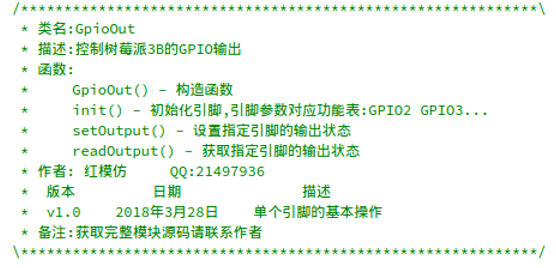

模块代码

gpiocout.h

#ifndef GPIOOUT_H
#define GPIOOUT_H
#include <QObject>
#include <QMap>
#include <QDebug>
#include "wiringPi.h"
class GpioOut : public QObject
{Q_OBJECT
public:enum GPIO{GPIO2  = 3,};
public:explicit GpioOut(QObject *parent = 0);
public slots:void init(GPIO pin, bool output = false);void setOutput(GpioOut::GPIO pin, bool output);bool readOutput(GpioOut::GPIO pin);
private:QMap<GPIO, int> _mapPhysical2Wiring;
};
#endif // GPIOOUT_H
gpioout.cpp
#include "gpioout.h"
GpioOut::GpioOut(QObject *parent) : QObject(parent)
{wiringPiSetup();_mapPhysical2Wiring.insert(GPIO2, 8);
}
void GpioOut::init(GpioOut::GPIO pin, bool output)
{pinMode(_mapPhysical2Wiring.value(pin), OUTPUT);digitalWrite(_mapPhysical2Wiring.value(pin), output?HIGH:LOW);
}
void GpioOut::setOutput(GpioOut::GPIO pin, bool output)
{digitalWrite(_mapPhysical2Wiring.value(pin), output?HIGH:LOW);
}
bool GpioOut::readOutput(GpioOut::GPIO pin)
{return digitalRead(_mapPhysical2Wiring.value(pin));
}

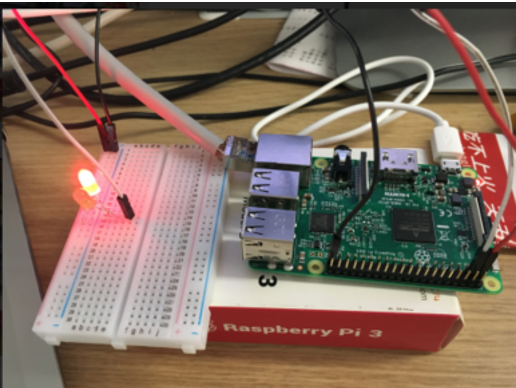

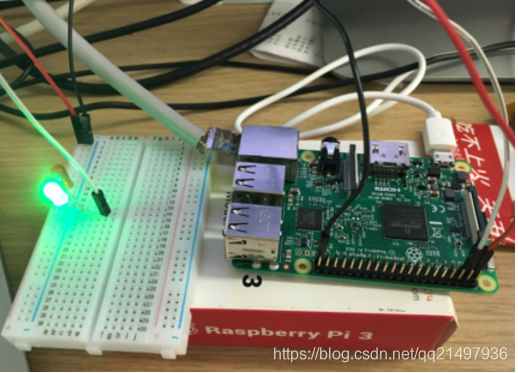

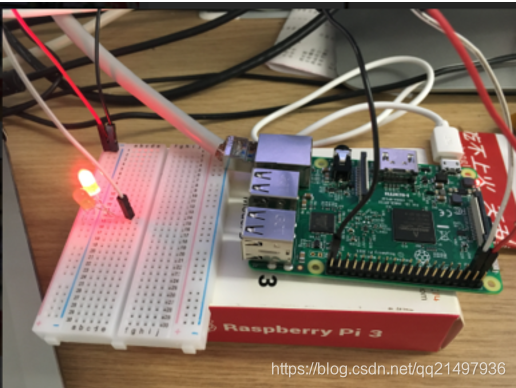

运行效果



Demo2:GPIO口的输入

使用物理引脚3,默认功能为GPIO2,我们使用GPIO2接受输入,此时涉及到硬件知识,让树莓派的GPIO口的输入电压为3.3V/0V即为输入1还是输入0,也涉及到限流电阻,一般使用1K或者10K的,因为是测试,此处不使用限流电阻,在开发的过程中,需要根据实际情况设计电路原理图。

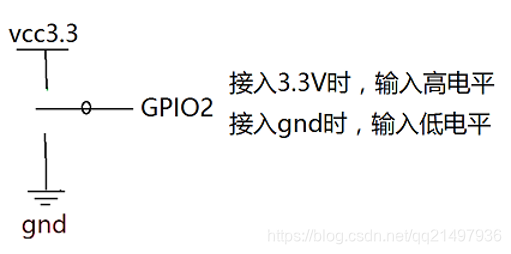

电路原理图

关键代码

初始化

MainWindow::MainWindow(QWidget *parent) :QMainWindow(parent),ui(new Ui::MainWindow)
{ui->setupUi(this);_gpioIn.init(GpioIn::GPIO2);bool in = _gpioIn.readOutput(GpioIn::GPIO2);ui->label_gpio2->setStyleSheet(QString("background-color: %1").arg(in?"red":"green"));startTimer(1000);
}

每一秒钟检测一次

void MainWindow::timerEvent(QTimerEvent *event)
{bool in = _gpioIn.readOutput(GpioIn::GPIO2);ui->label_gpio2->setStyleSheet(QString("background-color: %1").arg(in?"red":"green"));
}

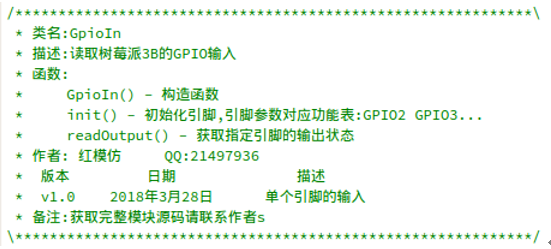

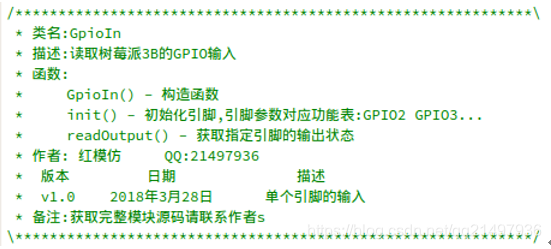

模块代码

gpioin.h

#ifndef GPIOIN_H
#define GPIOIN_H
#include <QObject>
#include <QMap>
#include <QDebug>
#include "wiringPi.h"
class GpioIn : public QObject
{Q_OBJECT
public:enum GPIO{GPIO2  = 3,};
public:explicit GpioIn(QObject *parent = 0);
public slots:void init(GPIO pin);bool readOutput(GpioIn::GPIO pin);
private:QMap<GPIO, int> _mapPhysical2Wiring;
};
#endif // GPIOIN_H
gpioin.h
#include "gpioin.h"
GpioIn::GpioIn(QObject *parent): QObject(parent)
{wiringPiSetup();_mapPhysical2Wiring.insert(GPIO2, 8);
}
void GpioIn::init(GpioIn::GPIO pin)
{pinMode(_mapPhysical2Wiring.value(pin), OUTPUT);
}
bool GpioIn::readOutput(GpioIn::GPIO pin)
{return digitalRead(_mapPhysical2Wiring.value(pin));
}

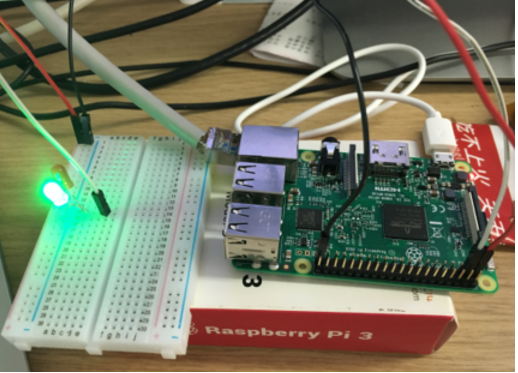

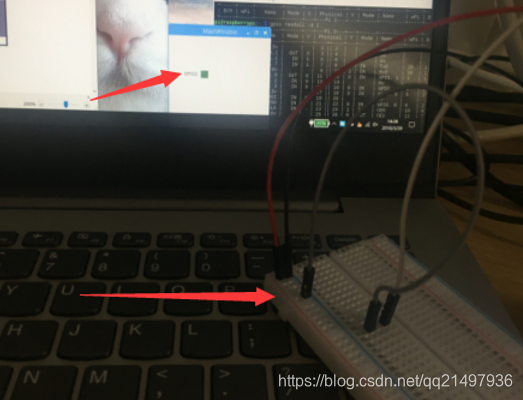

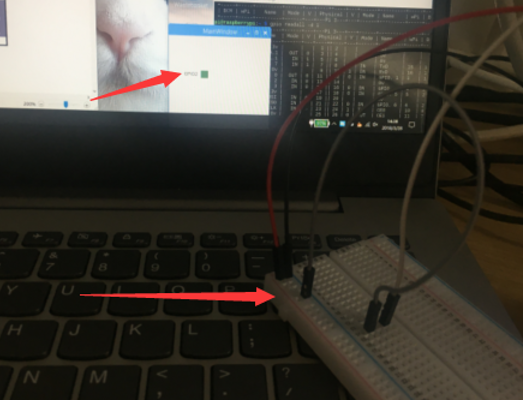

运行效果
