一、实验目的

1、掌握交换机学习MAC地址的过程

二、实验内容

1、跟据所给题目完成MAC地址表实验

三、实验过程

1、实验任务说明
如图1-1所示，在GNS3软件中，使用一台三层交换机（S3950）以及两台PC机，进行配置后根据实验过程中给出的步骤依次查看MAC地址表，了解交换机学习MAC地址的过程。

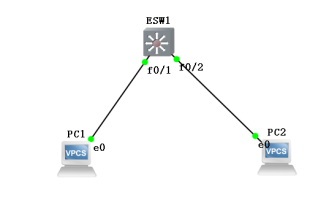

图1-1 交换机MAC地址学习实验拓扑
2、业务配置流程图
图1-2 交换机MAC地址学习实验流程
3、实验过程
1.用两台交换机分别连接两台电脑。MAC地址表有没有条目？
答：用两台交换机分别连接两台电脑后，MAC地址表没有除自身外的其它条目，如图1-3所示：

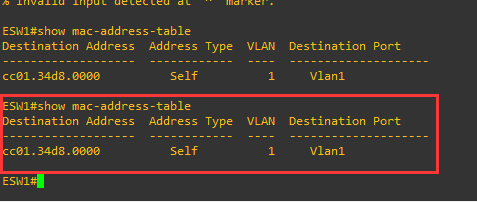

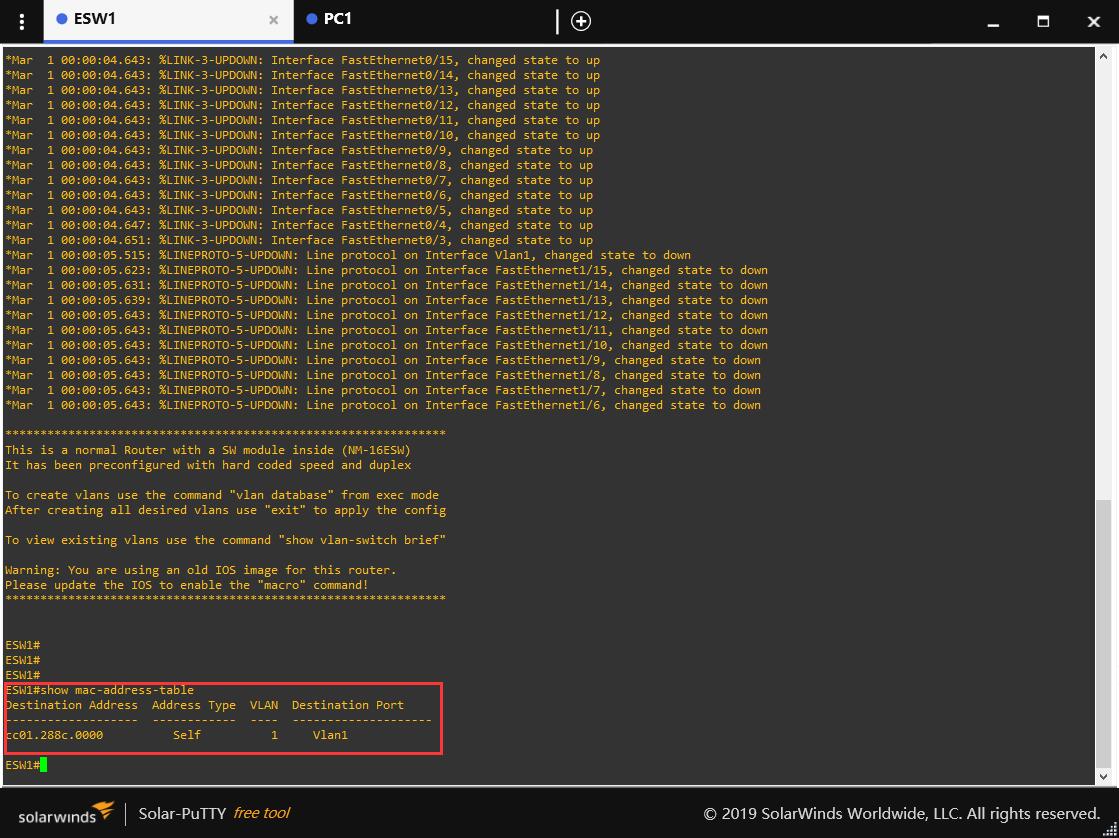

图1-3 查看MAC地址表结果示意

2.将其中一台电脑A的IP地址设为192.168.100.1 /24。MAC地址表有没有变化？
答：设置其中一台电脑的IP地址后，MAC地址表没有变化，如图1-4及1-5所示。
图1-4 设置PCA的IP地址

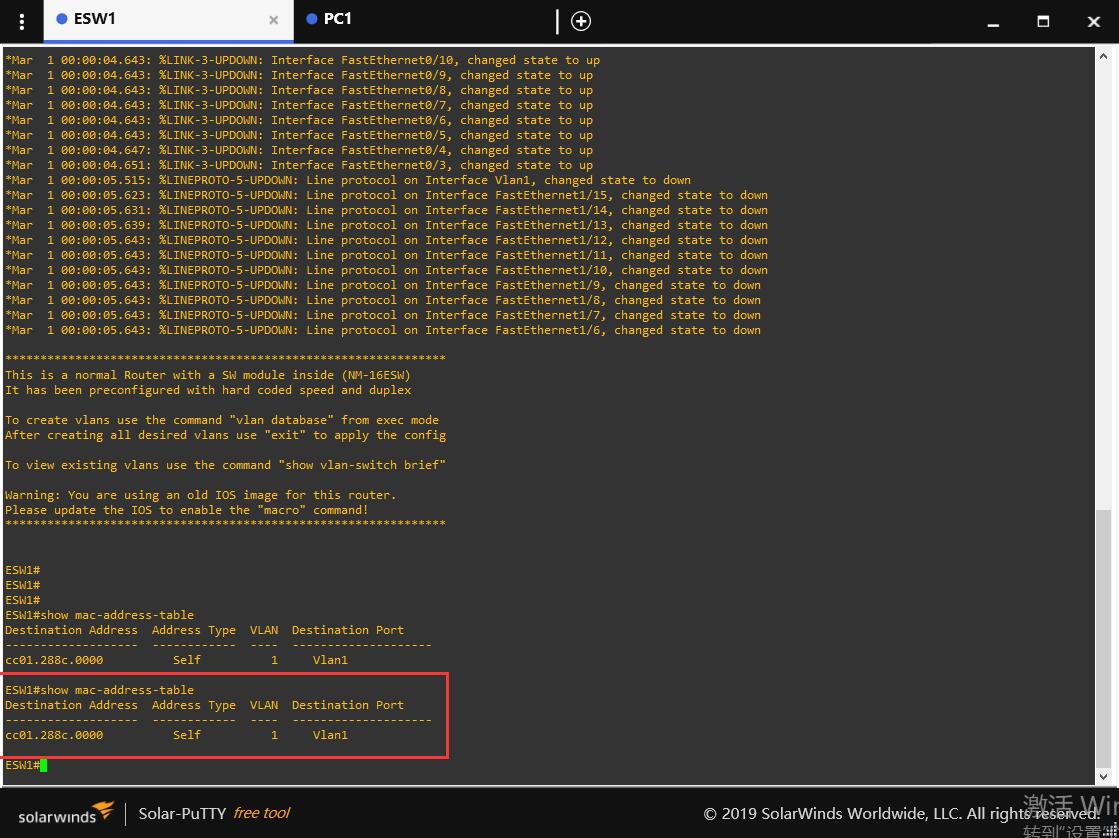

图1-5 设置PCA地址后的MAC地址表
3.将另一台电脑B的IP地址设为192.168.100.2 /24。MAC地址表有没有变化？
答：将另一台主机B的IP地址设置后，MAC地址表发生变化，将如图1-6、1-7所示。

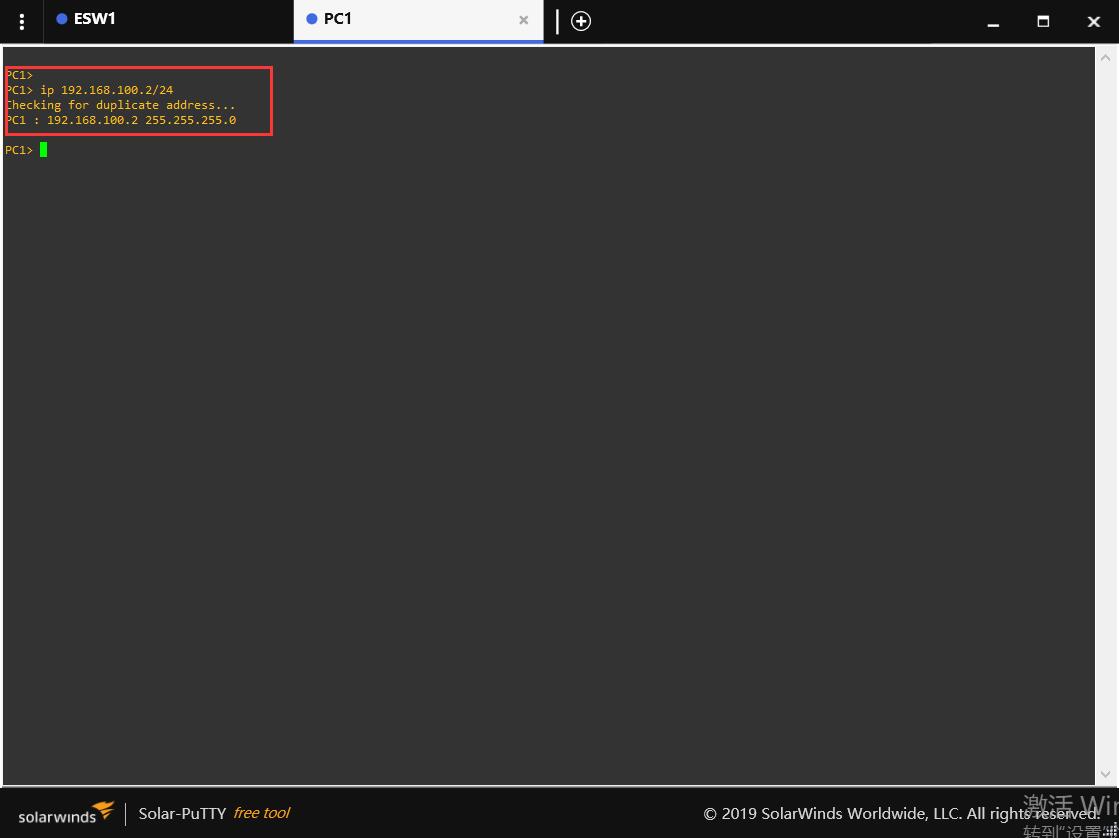

图1-6 设置PCB的IP地址

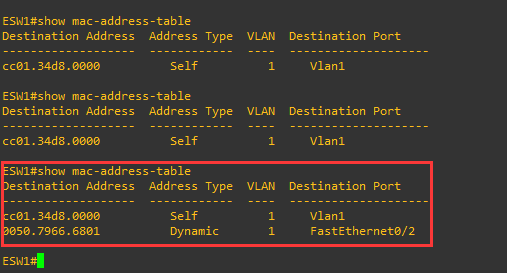

图1-7 设置PCA地址后的MAC地址表

4.reload重启交换机后，查看MAC地址表有没有变化？

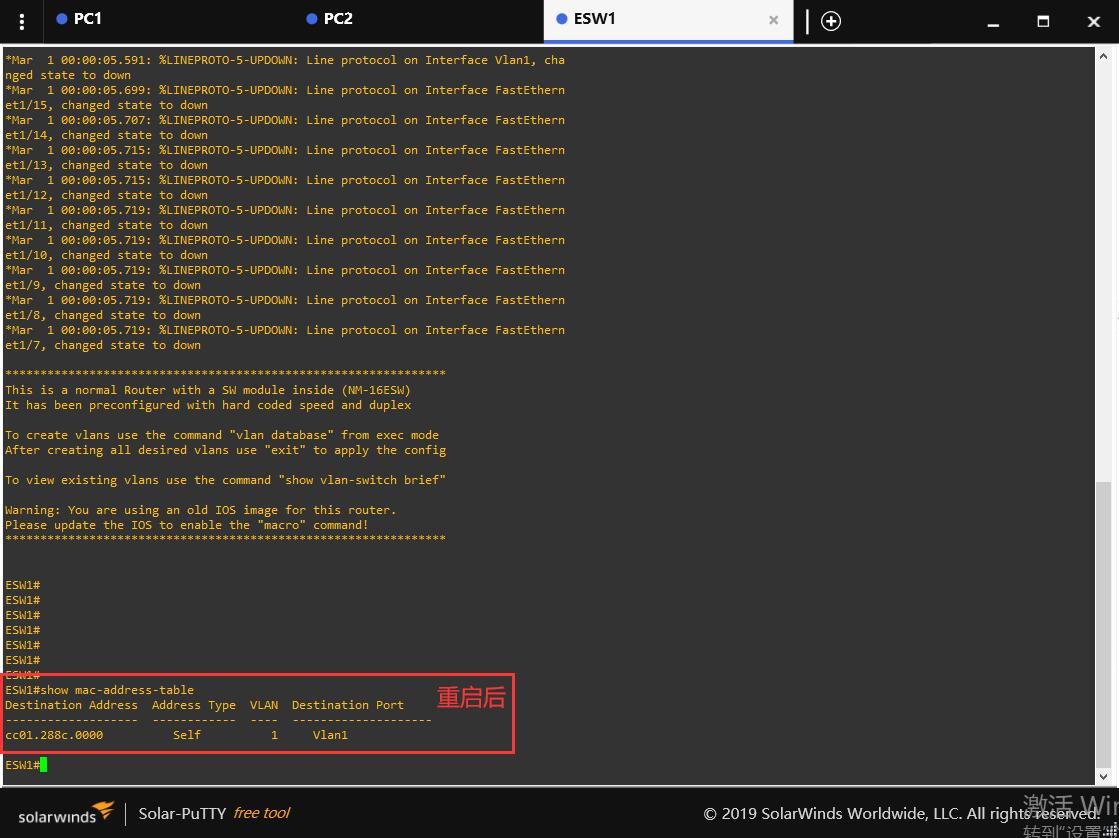

答：reload重启交换机后，MAC地址表发生变化，仅剩自身的条目，如图1-8所示。图1-8 手动重启后交换机的MAC地址表

5.在电脑A ping 192.168.1.1，查看MAC地址表有没有变化？
答：在电脑Aping 192.168.1.1，MAC地址表没有变化，除本身外无条目，如图1-9、1-10所示。
图1-9 PCA ping 192.168.1.1结果

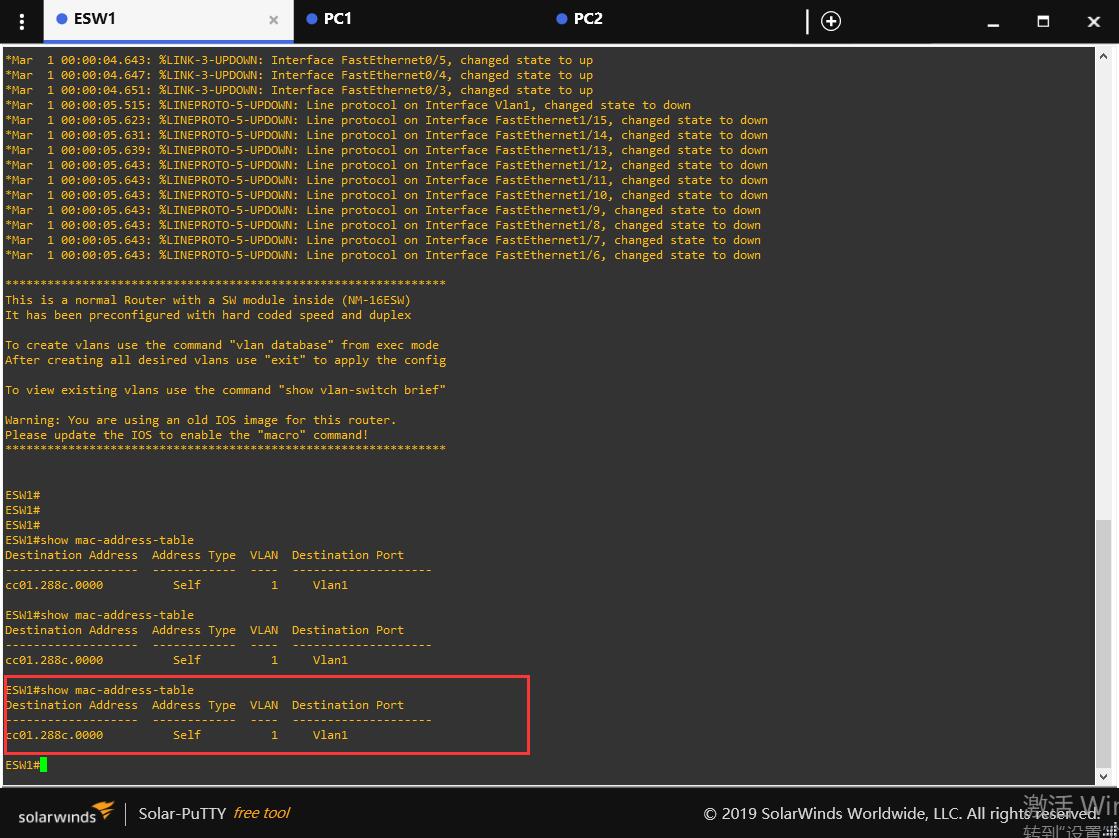

图1-10 PCA ping 192.168.1.1后MAC地址表

6.在电脑A ping 192.168.100.100，查看MAC地址表有没有变化？
答：电脑Aping 192.168.100.100后，MAC地址表发生变化，如图1-11 、1-12所示。
图1-11 PCA ping 192.168.100.100后MAC地址表
图1-12 PCA ping 192.168.100.100后MAC地址表

7.在电脑B ping 192.168.100.2，查看MAC地址表有没有变化？
答：电脑Bping 192.168.100.2后，MAC地址表除本身外无其它条目，如图1-13、 1-14所示。
图1-13 PCB ping 192.168.100.2后MAC地址表

图1-14 PCB ping 192.168.100.2后MAC地址表

8.在电脑B ping 192.168.100.1，查看MAC地址表有没有变化？
答：电脑Bping 192.168.100.1后，MAC地址表发生变化，增加了两条条目，如图1-15、1-16所示。
图1-15 PCB ping 192.168.100.1后MAC地址表
图1-16 PCB ping 192.168.100.1后MAC地址表
