华为-MAC地址表

article/2025/8/3 3:12:24

一. MAC地址表的定义

MAC地址表记录了交换机学习到的其他设备的MAC地址与接口的对应关系，以及接口所属VLAN等信息。设备在转发报文时，根据报文的目的MAC地址查询MAC地址表，如果MAC地址表中包含与报文目的MAC地址对应的表项，则直接通过该表项中的出接口转发该报文；如果MAC地址表中没有包含报文目的MAC地址对应的表项时，设备将采取广播方式在所属VLAN内除接收接口外的所有接口转发该报文。

二. MAC地址表的组成

动态表项：

由接口通过报文中的源MAC地址学习获得，表项可老化，默认老化时间为300s。
在系统复位、接口板热插拔或接口板复位后，动态表项会丢失。
可以通过查看动态MAC地址表项，可以判断两台相连设备之间是否有数据转发；也可以通过查看指定动态MAC地址表项的个数，可以获取接口下通信的用户数。

静态表项：

由用户手工配置，并下发到各接口板，表项不可老化。
在系统复位、接口板热插拔或接口板复位后，保存的表项不会丢失。
一条静态MAC地址表项，只能绑定一个出接口。一个接口和MAC地址静态绑定后，不会影响该接口动态MAC地址表项的学习。通过绑定静态MAC地址表项，可以保证合法用户的使用，防止其他用户使用该MAC进行攻击。

黑洞表项：

由用户手工配置，并下发到各接口板，表项不可老化。
在系统复位、接口板热插拔或接口板复位后，保存的表项不会丢失。
通过配置黑洞MAC地址表项，可以过滤掉非法用户。

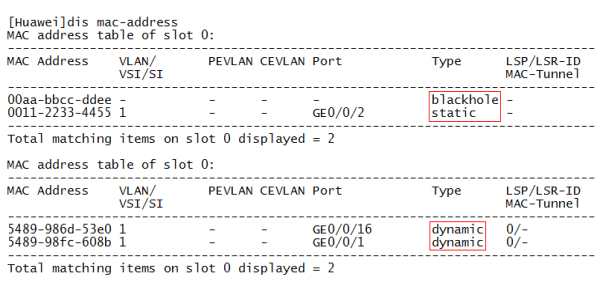

可通过：dispaly mac-address 查看设备的MAC表项。
在这里插入图片描述

三. MAC地址表的配置

配置静态地址表项

[Huawei]mac-address static 0011-2233-4455 GigabitEthernet 0/0/2 vlan  1

配置黑洞MAC地址表项

[Huawei]mac-address blackhole 00aa-bbcc-ddee

配置MAC地址表项老化时间

[Huawei]mac-address aging-time 400

四. 端口安全

端口安全（Port Security）通过将接口学习到的动态MAC地址转换为安全MAC地址，阻止非法用户通过本接口和交换机通信，从而增强设备的安全性。
1. 安全MAC地址分类：
（1）. 安全动态MAC地址
使能端口安全而未使能Sticky MAC功能时转换的MAC地址。
（2）. 安全静态MAC地址
使能端口安全时手工配置的静态MAC地址。
（3）. Sticky MAC地址
使能端口安全后又同时使能Sticky MAC功能后转换到的MAC地址。
2. 端口安全说明：
（1）接口使能端口安全功能时，接口上之前学习到的动态MAC地址表项将被删除，之后学习到的MAC地址将变为安全动态MAC地址。
（2）接口使能Sticky MAC功能时，接口上的安全动态MAC地址表项将转化为Sticky MAC地址，之后学习到的MAC地址也变为Sticky MAC地址。
（3）接口去使能端口安全功能时，接口上的安全动态MAC地址将被删除，重新学习动态MAC地址。
（4）接口去使能Sticky MAC功能时，接口上的Sticky MAC地址，会转换为安全动态MAC地址。

五. 配置端口安全

1. 配置安全MAC功能

[Huawei-GigabitEthernet0/0/2]port-security enable
\\使能端口安全功能
[Huawei-GigabitEthernet0/0/2]port-security protect-action shutdown
\\配置端口安全保护动作
[Huawei-GigabitEthernet0/0/2]port-security max-mac-num 5
\\配置端口安全动态MAC学习限制数量
[Huawei-GigabitEthernet0/0/2]port-security aging-time 1000
\\配置接口学习到的安全动态MAC地址的老化时间

2. 配置Sticky MAC功能

[Huawei-GigabitEthernet0/0/2]port-security enable
[Huawei-GigabitEthernet0/0/2]port-security mac-address sticky
\\使能接口Sticky MAC功能

3. 配置说明
（1）接口使能Sticky MAC功能，即使配置了port-security aging-time，Sticky MAC也不会被老化。
（2）Sticky MAC地址表项，保存后重启设备不丢弃。

4. 端口安全的保护动作
（1）Restrict：丢弃源MAC地址不存在的报文并上报告警。推荐使用restrict动作。
（2）Protect：只丢弃源MAC地址不存在的报文，不上报告警。
（3）Shutdown：接口状态被置为error-down，并上报告警。

六. MAC地址漂移

1. 定义
MAC地址漂移是指设备上一个VLAN内有两个端口学习到同一个MAC地址，后学到的MAC地址表项覆盖原MAC地址表项的现象。
在这里插入图片描述

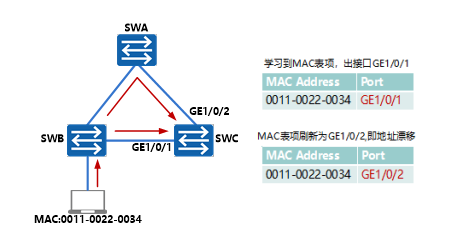

如图所示，MAC地址为0011-0022-0034的表项，出接口由GE1/0/1刷新为GE1/0/2，这就是MAC地址漂移。设备出现MAC地址漂移时，设备CPU占用率会有不同程度的升高。正常情况下，网络中不会在短时间内出现大量MAC地址漂移的情况。出现这种现象一般都意味着网络中存在环路，可以通过查看告警信息和漂移记录，快速定位和排除环路。

2. MAC地址漂移避免机制
（1）提高接口MAC地址学习优先级：当不同接口学到相同的MAC地址表项时，高优先级接口学到的MAC地址表项可以覆盖低优先级接口学到的MAC地址表项，防止MAC地址在接口间发生漂移。
（2）不允许相同优先级的接口发生MAC地址表项覆盖：当伪造网络设备所连接口的优先级与安全的网络设备相同时，后学习到的伪造网络设备的MAC地址表项不会覆盖之前正确的表项。但如果网络设备下电，仍会学习到伪造网络设备的MAC地址，当网络设备再次上电时将无法学习到正确的MAC地址。
3. MAC地址漂移检测
MAC地址漂移检测是利用MAC地址出接口跳变的现象，检测MAC地址是否发生漂移的功能。
在这里插入图片描述
配置MAC地址漂移检测功能后，在发生MAC地址漂移时，可以上报包括MAC地址、VLAN，以及跳变的接口等信息的告警。其中跳变的接口即为可能出现环路的接口。网络管理员可以根据告警信息，手工排查网络中环路的源头，也可以使用MAC漂移检测提供的后续动作，使跳变的端口down或者VLAN从端口中退出，实现自动破环。

如图所示网络中，若SwitchC和SwitchD之间误接网线，则SwitchB、SwitchC、SwitchD之间形成环路。当SwitchA上Port1接口从网络中收到一个广播报文后转发给SwitchB，该报文经过环路，会被SwitchA上Port2接口收到。配置MAC地址漂移检测功能，SwitchA就会感知到MAC地址出接口跳变的现象。若连续出现此现象，SwitchA就会上报MAC漂移告警，提醒管理员进行维护。
4. MAC地址防漂移配置
（1）配置接口MAC地址学习优先级

[Huawei-GigabitEthernet0/0/2]mac-learning priority 3
\\配置接口学习MAC地址的优先级，缺省情况下，接口学习MAC地址的优先级为0，数值越大优先级越高

（2）配置不允许相同优先级接口MAC地址漂移

[Huawei]undo mac-learning priority 3 allow-flapping
\\配置不允许相同优先级的接口发生MAC地址漂移

（3）配置全局MAC地址漂移检测

[Huawei]mac-address flapping detection
\\配置全局MAC地址漂移检测功能

（4）配置基于VLAN的MAC地址漂移检测

[Huawei]vlan 2
[Huawei-vlan2]loop-detect eth-loop block-time 100 retry-times 3
\\配置MAC地址漂移检测功能
