一、MAC地址表
1、作用： MAC表记录了相连设备的MAC地址、接口号以及所属的VLAN ID之间的对应关系。在转发数据时， 路由设备根据报文中的目的MAC地址查询MAC地址表，快速定位出接口，从而减少广播。
2、分类：
（1）动态表项由接口通过源MAC地址学习获得，表项有老化时间。
（2）静态表项由用户手工配置，并下发到各接口板，表项不老化。
（3）黑洞表项用于丢弃含有特定源MAC地址或目的MAC地址的数据帧，由用户手工配置，并下发到各接口板，表项不老化。
3、形成
（1）自动生成：
MAC表是SW通过源MAC地址学习过程而自动建立的，MAC表中自动生成的表项并非永远有效，每一条表项都有一个生存周期，到达生存周期仍得不到刷新的表项将被删除，这个生存周期被称作老化时间（默认300S）。如果在到达生存周期前记录被刷新，则该表项的老化时间重新计算。
（2）手工配置：
SW通过源MAC地址学习自动建立MAC地址表时，无法区分合法用户和黑客用户的报文，带来了安全隐患。如果黑客用户将攻击报文的源MAC地址伪装成合法用户的MAC地址，并从设备的其它接口进入，设备就会学习到错误的MAC表项，于是就会将本应转发给合法用户的报文转发给黑客用户。
为了提高接口安全性，网络管理员可手工在MAC表中加入静态MAC地址表项，将用户与接口绑定，从而防止假冒身份的非法用户骗取数据。通过手工配置黑洞MAC，可以限制指定用户的流量不能从设备通过，防止非法用户的攻击。
注意： 手工配置的MAC表项优先级高于自动生成的表项；且手动配置的MAC地址会随配置文件一起保存而不会老化。
4、SW基于MAC表的报文转发
（1）单播方式：当MAC地址表中包含与报文目的MAC地址对应的表项时，设备直接将报文从该表项中的转发出接口发送。
（2）广播方式：当设备收到的报文为广播报文、组播报文或MAC地址表中没有包含对应报文目的MAC地址的表项时，设备将采取广播方式将报文向除接收接口外同一VLAN（本广播域）内的所有接口转发。

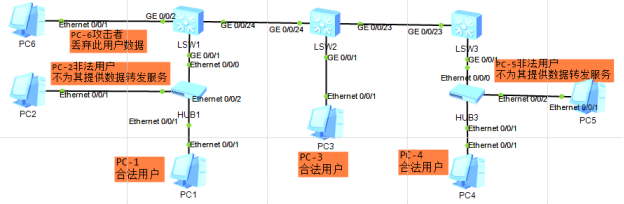

二、拓扑
三、基础配置与分析
SW所有接口类型无需更改，默认VLAN 1即可，所有PC属于192.168.1.0/24
1、MAC地址表老化时间调整
修改SW-1的MAC地址表老化时间为10000S
[SW-1]mac-address aging-time 10000
//修改本SW的动态MAC地址表的老化时间为10000（默认300S，取值范围为10----100000S）
2、关闭动态MAC地址学习功能
（1）对于SW-1的G0/0/1接口关闭MAC地址学习能力，默认数据执行丢弃动作
[SW-1]int g0/0/1
[SW-1-GigabitEthernet0/0/1]mac-address learning disable //关闭本接口的mac地址动态学习功能
（2）图式PC-1是合法用户，保证其在G0/0/1接口下的正常通信；使得PC-2通信失败
[SW-1]mac-address static 5489-980F-0D0C GigabitEthernet 0/0/1 vlan 1
//将MAC地址5489-980F-0D0C静态映射到vlan 1下属的接口G0/0/1[SW-1]mac-address blackhole 5489-9854-080E
//针对VLAN X所属接口接收到的源MAC地址为5489-9854-080E的数据扔向“黑洞”等同于丢弃此源MAC地址的数据。
验证：

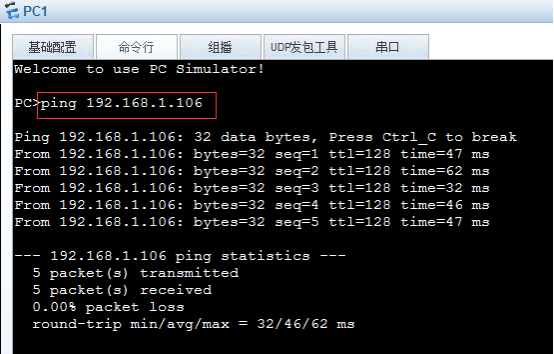

PC-1 ping测 PC-6

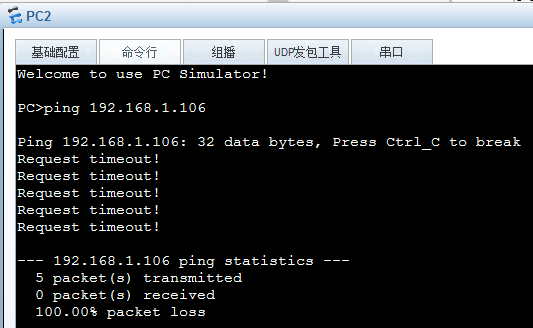

PC-2 ping测 PC-6
从以上输出结果可以看出，需求已实现。
dis mac-address
3、部署黑洞MAC地址表
SW-1下的PC-6为攻击者，通过配置黑洞MAC地址表，阻止PC-6的数据经过SW-1转发
[SW-1]mac-address blackhole 5489-98A4-1EB7
5489-98A4-1EB7为PC-6的mac地址
dis mac-address
4、部署静态MAC地址
在SW-2上，PC-3的MAC地址通过静态方式和SW-2的vlan 1下的G0/0/3接口做绑定
配置完成后测试PC-3是否能和其他人正常通信，如若不能，请正确连线
[SW-2]mac-address static 5489-982C-1B22 GigabitEthernet 0/0/3 vlan 1

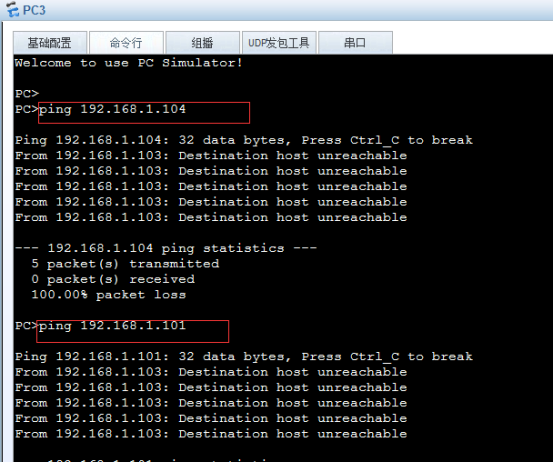

不能和其他人正常通信；
需要通过静态方式和SW-2的vlan 1下的G0/0/1接口做绑定。
[SW-2]undo mac-address static 5489-982c-1b22 GigabitEthernet0/0/3 vlan 1
[SW-2]mac-address static 5489-982c-1b22 GigabitEthernet0/0/1 vlan 1

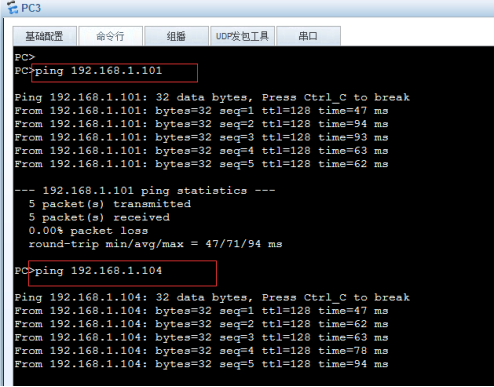

修改之后，能和其他人正常通信；
5、限制MAC地址学习数量
在SW-3的G0/0/1下开启动态MAC地址学习最大数量为 1。
PC-4为合法用户，保证PC-4的MAC地址被SW-3的动态MAC地址表学习到。
[SW-3]int g0/0/1
[SW-3-GigabitEthernet0/0/1]mac-limit maximum 1 //对本g0/0/1的mac地址最大学习数量为1,超过的不再学习

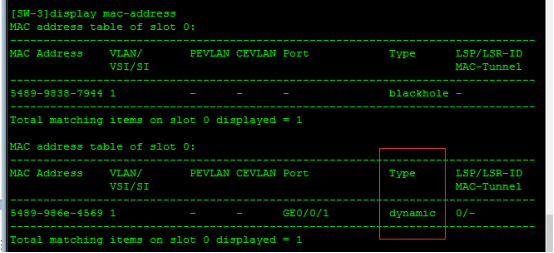

dis mac-address
四、SW的数据转发
问：交换机如何识别二层转发和三层转发？
交换机根据收到的单播帧的目的 MAC 来判断是进行二层转发或三层转发。当收到的目的 MAC 是 Vlanif 对应的 MAC 时就是三层转发。否则就是二层转发。
1、SW指导数据转发的表项是什么，如何形成的？
表项：MAC地址表
形成：MC地址条目
（1）动态学习
（2）手动配置
2、SW对于动态构成的转发表项条目默认保存时间为多少？ 如何刷新的
MAC动态学习与转发
（1）学习–查看数据帧的源MAc地址
① 每一个MAC条目有一个单独的计时器—300S
如果连续老化时间超时之内没有这个源MAC地址的数据经过，老化时间结束后删除对应的条目；对应条目的数据转发就是MAC老化计时器的刷新
② 学习的顺序
动态MAC地址如果接口发生变化，后学习到的生效----覆盖
③ 静态与动态的优先级
静态优于动态
（2）转发–查看数据帧的目的MAC地址
3、SW对于组播广播和未知单播帧做如何处理
广播----默认泛洪
组播----默认泛洪
单播----已知单播----单播发送
未知单播----泛洪
对于未知数据----泛洪
4、MAC地址的三种类型
（1）动态MAC地址表
（2）静态MAC地址表
（3）黑洞MAC地址表（blackhole）
五、MAC地址表安全
5.1 攻击原理
由于MAC表的容量是有限的，当黑客伪造大量源MAC地址不同的报文并发送到设备后，设备上的MAC地址表项资源可能会被耗尽。此时即使它收到正常的报文，也无法学习到报文中的源MAC地址。
5.2 防御措施
对MAC地址学习进行限制
1、基于VLAN或接口关闭学习MAC能力
（1） 关闭学习MAC能力后，则接口将不再自动学习到新的动态MAC表项，之前学习到的动态表项可以等待老化。
（2） 关闭学习功能后默认情况SW对于接收到的数据帧的源MAC地址不存在MAC地址表的默认动作为转发，可以设定对于源mac地址不存在表的情景设定丢弃。
（3）接口下执行MAC地址学习能力此命令针对此接口生效，VLAN下执行此命令针对VLAN下的所有接口生效。
2、基于VLAN或接口进行MAC地址数限制
（1） VLAN或接口学习动态MAC表项的最大数目。当VLAN或接口学习到的MAC表项达到最大数目，则该VLAN或接口将不能再学习新的MAC表项，直到它以前学习到的MAC表项老化。
（2）关闭学习功能后默认情况SW对于接收到的数据帧的源MAC地址不存在MAC地址表的默认动作为转发，可以设定对于源mac地址不存在表的情景设定丢弃。
[SW-1-vlan1]mac-limit maximum 1 alarm enable //限制本vlan 1mac地址最大学习数量为1，超过触发告警信息
3、手动配置MAC地址
（1）黑洞MAC地址
发往黑洞的的数据黑被网络转发设备丢弃，是有效防止各种二层泛洪攻击的有效手段。
（2） 静态部署MAC地址表
静态MAC地址映射表优于动态MAC地址表；
如果已经通过静态部署了指定ＭＡＣ地址与接口的对应关系，无法再被动态刷新。
（3） 调整MAC地址表的老化时间
① 动态学习到的MAC地址保存与SW的内存（RAM）当中，设备断电及重启或者老化时间到了之后动态MAC地址表会被清空
② 老化时间是针对MAC地址条目来说的，不是针对MAC地址表。
③ 默认老化时间为300S，调整为0S表示此SW的动态MAC地址表里的条目不再老化，在设备加电开机期间会一直保留条目（当然还是可以使用 und mac-address 来清空mac地址表的）
