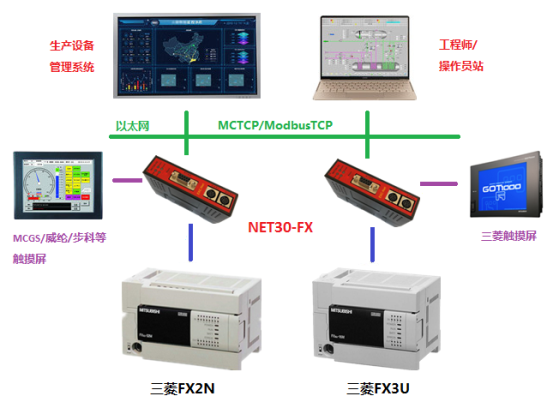

工业通讯桥接器主要为工业设备联网项目提供硬件支持，帮助上层终端通过以太网的方式采集底层工业设备（主要为PLC，但不局限于PLC的设备）的数据，进而对这些数据进行统计和分析。
该桥接器为三菱FX系列PLC（包括FX1S、FX1N/FX2N、FX3U/FX3G/FX3S等）专用，同时支持汇川、禾川、士林等兼容三菱FX系列的PLC。
一、桥接器支持标准ModbusTCP以太网通讯
桥接器内部集成ModbusTCP通讯服务器，因此ModbusTCP客户机，如支持ModbusTCP的组态软件、OPC服务器、PLC以及实现ModbusTCP客户机的高级语言开发的软件等，可以直接访问三菱FX系列PLC的内部数据区，Modbus协议地址在模块内部已经被默认映射到FX系列PLC的地址区，实现的功能号包括：FC1、FC2、FC3、FC5、FC6和FC16。
1）PLC内部寄存器地址与MODBUS地址对应表：
| MODBUS地址 | PLC内部寄存器地址 | 数据类型 | 计算公式 | modbus功能号 | 最大指令数 |
| 000001～ | 输出线圈：Y0～ | 位
| Ym = 000001+m ① | FC1(读线圈) FC5(写线圈) | FC1:512 FC5:1 |
| 005001～ | 特殊：M8000～ | M8m = 005001+m ② | |||
| 006001～ | 定时器线圈：T0～ | Tm = 006001+m | |||
| 007001～ | 计数器线圈：C0～ | Cm = 007001+m | |||
| 010001～ | 线圈：M0～ | Mm = 010001+m | |||
| 030001～ | 线圈：S0～ | Sm = 030001+m | |||
| 100001～ | 输入：X0～ | 位 | Xm = 100001+m ③ | FC2(读输入) | 512 |
| 400001～ | 定时器：T0～ | 字 | Tm = 400001+m | FC3(读寄存器) FC16(写寄存器) FC6(写单一寄存器) | FC3:127 FC16:127 FC6:1 |
| 401001～ | 计数器：C0～C199 | Cm = 401001+m | |||
| 411001 ~ | 计数器：C200~C255 | Cm = 411001+（m-200）*2 ④ | |||
| 401301～ | 特殊：D8000～ | D8m = 401301+m ⑤ | |||
| 402001～ | 资料暂存器：D0～ | Dm = 402001+m | |||
| 420001～ | 文件寄存器：R0～ | Rm=420001+m |
注释说明：
①：其中m表示Y线圈标识号的八进制数，需要将其换算成十进制后进行公式，如Y25,八进制25换算成十进制后为21，其对应的modbus地址为：Y25=000001+21=000022;
②：其中m表示M线圈标识号去掉8000的剩余数，如M8325时m=325;
③：其中m表示X线圈标识号的八进制数，需要将其换算成十进制后进行公式，如X25,八进制25换算成十进制后为21，其对应的modbus地址为：X25=100001+21=100022;
④：其中m表示C线圈标识号，当m>=200时，用此公式计算；
⑤：其中m表示特殊功能寄存器D标识号去掉8000的剩余数，如M8206时m=206;
2）.ModScan32测试：

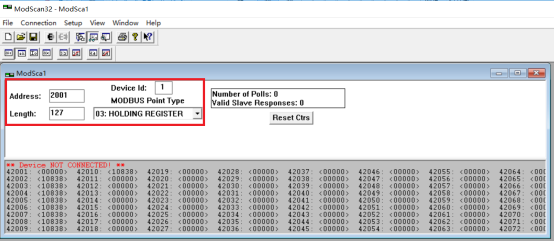

打开软件，设置需要测试的数据，例如：读取402001开始的127个字，设置如下：

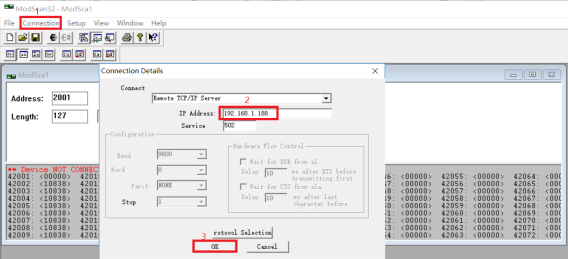

选择菜单栏【Connection】--Connect，在对话框中的【IP Address】处输入桥接器的IP地址，点击【OK】按钮；

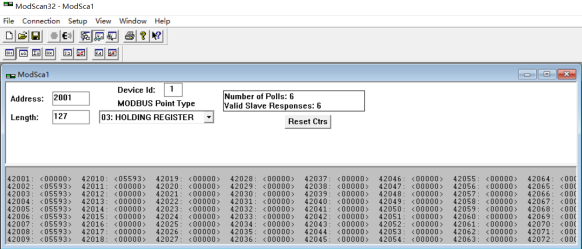

测试正常的画面如下：
二、上位机通讯配置（以西门子组态软件WINCC为例）

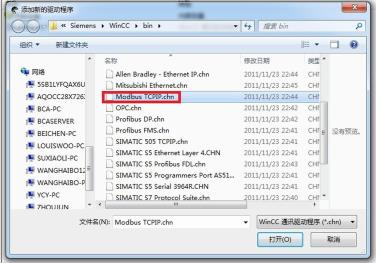

1.打开Wincc软件，新建一个项目，右击“变量管理”，选择“添加新的驱动连接”，在弹出的对话框中选择“Modbus TCPIP.chn”，点击“确定”。
2.右击“Modbus TCPIP/IP 单元#1”选择“新驱动程序的连接”，新建一个名称，点击“属性”，弹出属性的对话框，在“CPU类型”选择“984”，在“服务器”中填入桥接器的IP地址,点击确定。
3.右击“变量名称”，新建变量，这里我们新建一个D0变量，对应地址的设定请点击“选择”，弹出对话框，“区域”中选择“4x保持寄存器”，“4x”中填入“402001”，注意：根据ModbusTCP地址对应关系D0的地址为42001，由于wincc中的地址位数为6位，所以42001对应到wincc中为402001。
