摘要

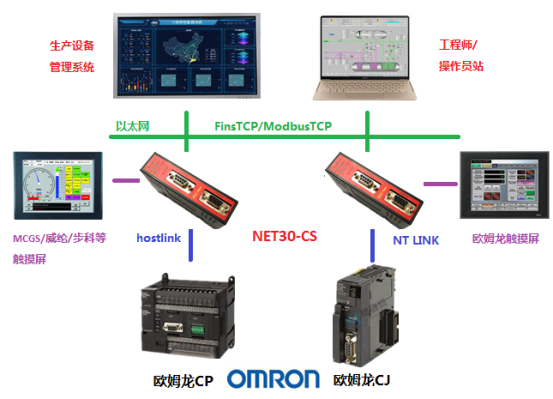

工业通讯桥接器NET30-CS,可以用于欧姆龙CP和CJ系列PLC的以太网通讯，以太网同时支持FINSTCP和ModbusTCP两种通讯协议。桥接器主要为工业设备联网项目提供硬件支持，帮助上层终端通过以太网的方式采集底层工业设备的数据，进而对这些数据进行统计和分析。
方案实施介绍
一、通讯桥接器内部集成了Modbustcp的服务器，支持标准的modbus协议，支持功能码包括，FC1，FC2，FC3，FC5，FC6，FC16。所有支持ModbusTCP的客户端可以直接连接模块进行数据通讯。PLC内部寄存器地址与MODBUS地址直接映射，无需PLC内部编程。
| Modbus地址 | PLC内部软元件地址 | 数据类型 | 计算公式 | MODBUS功能号 | 最大指令数 |
| 000001～ | CIO区：CIO0.0～ | 位
| CIOm.n = 000001+m*16+n ① | FC1(读线圈) FC5(写单个线圈) FC15(写多个线圈) ④ | FC1:512 FC5:1 FC15：512 |
| 025001～ | 工作区：WR0.0～ | WRm.n = 025001+m*16+n | |||
| 033201～ | 保持区：HR0.0～ | HRm.n = 033201+m*16+n | |||
| 041401～ | 辅助区：AR0.0～ | ARm.n = 041401+m*16+n | |||
| 056901～ | 定时器完成标志：TCF0～ | TCFm= 056901+m ② | |||
| 061001～ | 计数器完成标志：CCF0～ | CCFm = 061001+m ② | |||
| 任务标志：TK0～ | TKm = 065101+m ② | ||||
| 400001～ | CIO区：CIO0～ | 字 | CIOm = 400001+m | FC3(读寄存器) FC6(写单个寄存器) FC16(写多个寄存器) | FC3:127 FC16:123 FC6:1 |
| 406151～ | 工作区：WR0～ | WRm = 406151+m | |||
| 406671～ | 保持区：HR0～ | HRm = 406671+m | |||
| 407191～ | 辅助区：AR0～ | ARm = 407191+m | |||
| 408191～ | 定时器：TIM0～ | TIMm= 408191+m | |||
| 412291～ | 计数器：CNT0～ | CNTm= 412291+m | |||
| 417001～ | 数据内存：DM0～ | DMm = 417001+m ③ | |||
| 450001～ | 外部内存：EM0～ | EMm = 450001+m |
注释说明：
①：如CIO100.01,其对应的modbus地址为：CIO100.01=000001+100*16+1=001602；
②：仅在PLC为Hostlink协议时支持，当PLC协议为NT Link协议时不支持对TCF、CCF、TK寄存器的访问；
③：如DM100,其对应的modbus地址为：DM100=417001+100=417101;
④：FC15功能码仅在PLC为Hostlink协议时支持，当PLC协议为NT Link协议时不支持。
二、使用标准的测试工具ModScan32测试

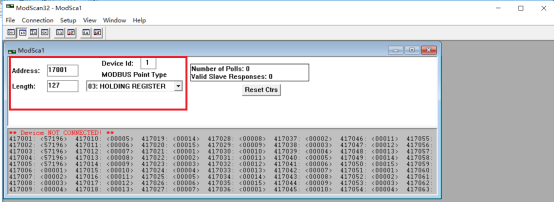

打开软件，设置需要测试的数据，例如：读取417001开始的127个字，设置如下：

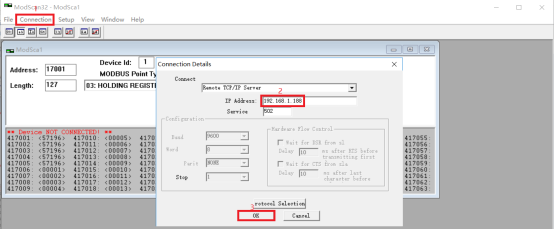

选择菜单栏【Connection】--Connect，在对话框中的【IP Address】处输入桥接器的IP地址，点击【OK】按钮；
测试正常的画面如下：
