拉电阻作为输出（或输入输出）时牵涉到的知识点会更多一些，但本质的功能也是将电平箝位，最常见的输出上拉电阻出现在开集（Open Collector,OC）或开漏（Open Drain,OD）结构的引脚。

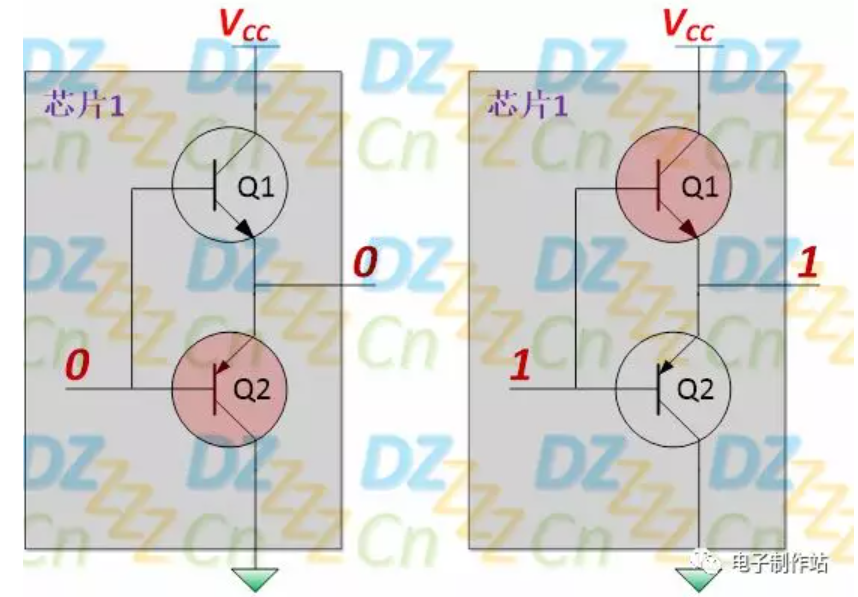

我们有很多芯片的输出引脚是推挽输出结构（Output Push-Pull），如下图所示（还有一种反相输出的结构，本质也是一样的）：

推挽输出结构引脚的特点是：无论引脚输出高电平“H”还是低电平“L”，都有比较强的驱动能力（输入或输出电流能力）！

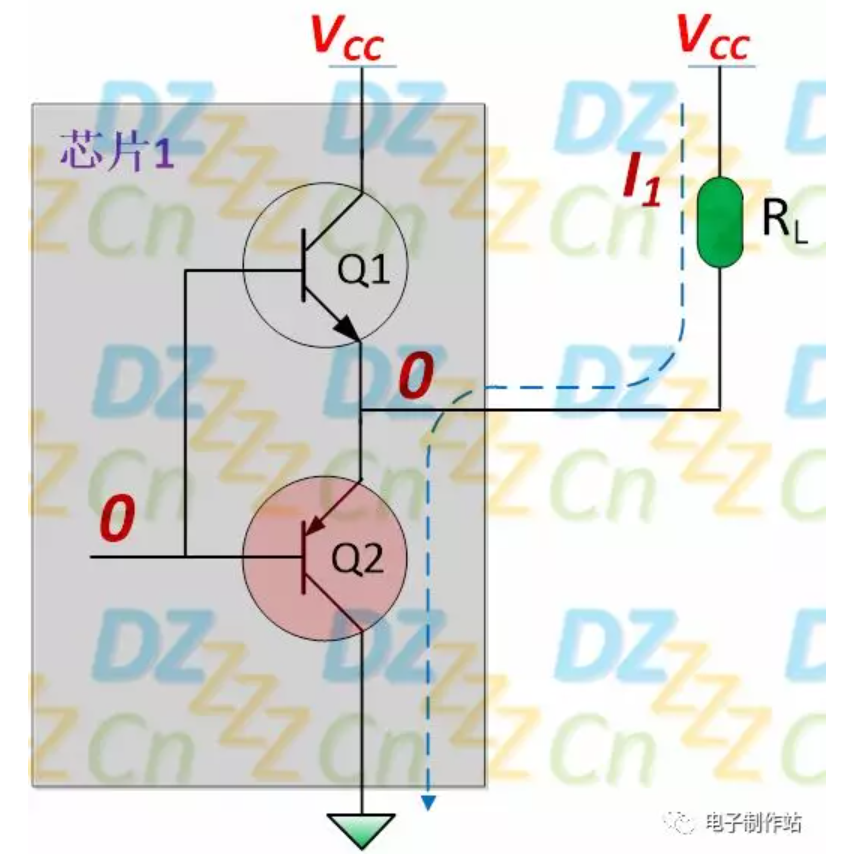

当推挽输出结构的控制信号为低电平“L”时，Q1截止Q2导通，电流I1由电源VCC经负载RL与三极管Q2流向公共地，我们称此电流为灌电流（Sink Current），也就是外部电流灌入芯片内部，如下图所示：

相应的，当推挽输出结构的控制信号为高电平“H”时，Q1导通Q2截止，电流I1由电源VCC经三极管Q1与负载RL流向公共地，我们称此电流为拉电流（Source Current），也就是芯片内部可以向外提供的电流（所以称之为“源电源”），从另一个角度讲，也就是外电路可以从芯片中拉走多少电流，如下图所示：

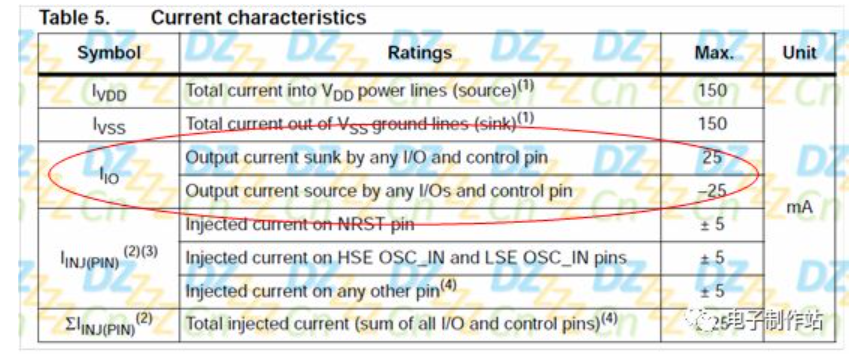

灌电流能力与拉电流能力也称为芯片引脚的驱动能力。对于任何给定的芯片，引脚的驱动能力都是有限的，如下图所示为STM32单片机的IO引脚电流驱动能力（来自ST数据手册）：

由上表可知，STM32的IO引脚的驱动能力为25mA，负号“-”表示电流的方向，灌与拉的电流方向是相反的（表中SUNK为SINK的过去分词）
由于芯片引脚的驱动能力都是有限的，如果引脚驱动的负载比较重，将可能导致输出电平不正确（无法输出预定的电平），如下图所示：

假定芯片的供电电压为3.3V（忽略晶体管饱和压降），则输出最大电流25mA时，负载RL的值约为132欧姆（3.3V/25mA），如果负载值小于132欧姆，则相应输出电流会更大（超过25mA），但是芯片引脚只能提供最大25mA的电流，因此，输出电平将会下降。
一般情况下，这种驱动重负载（小电阻）的电路连接是不会烧毁内部晶体管的，因为内部也是有限流电阻的，换句话讲，就算输出引脚对地短路，输出电流也不会超过最大的驱动能力（除非是不正规的芯片），当然，在实际应用过程中尽量不要超出引脚的驱动能力。
