我觉得下面这个「网上资料」还是很不错的。

单片机I/O口推挽输出与开漏输出的区别（转）

---

我还是认真回答一下吧。

要理解推挽输出，首先要理解好三极管（晶体管）的原理。下面这种三极管有三个端口，分别是基极（Base）、集电极（Collector）和发射极（Emitter）。下图是NPN型晶体管。



这种三极管是电流控制型元器件，注意关键词电流控制。意思就是说，只要基极B有输入（或输出）电流就可以对这个晶体管进行控制了。

下面请允许我换一下概念，把基极B视为控制端，集电极C视为输入端，发射极E视为输出端。这里输入输出是指电流流动的方向。



当控制端有电流输入的时候，就会有电流从输入端进入并从输出端流出。



而PNP管正好相反，当有电流从控制端流出时，就会有电流从输入端流到输出端。

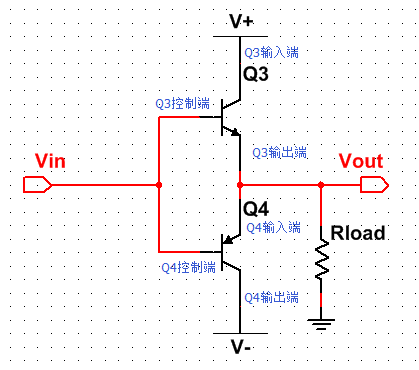

那么推挽电路：



上面的三极管是N型三极管，下面的三极管是P型三极管，请留意控制端、输入端和输出端。

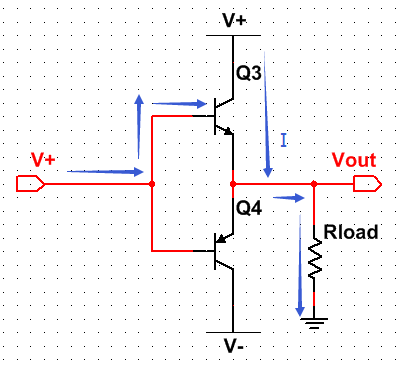

当Vin电压为V+时，上面的N型三极管控制端有电流输入，Q3导通，于是电流从上往下通过，提供电流给负载。

经过上面的N型三极管提供电流给负载（Rload），这就叫「推」。

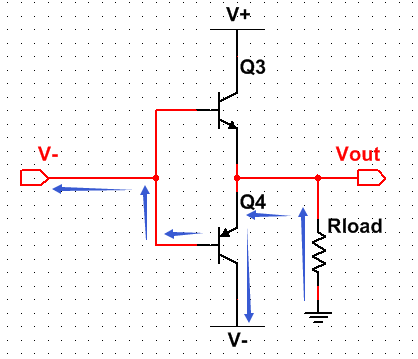

当Vin电压为V-时，下面的三极管有电流流出，Q4导通，有电流从上往下流过。

经过下面的P型三极管提供电流给负载（Rload），这就叫「挽」。

以上，这就是推挽（push-pull）电路。

---

那么什么是开漏呢？这个在我答案一开头给出的「网上资料」里讲得很详细了，我这里也简单写一下。

要理解开漏，可以先理解开集。

如图，开集的意思，就是集电极C一端什么都不接，直接作为输出端口。

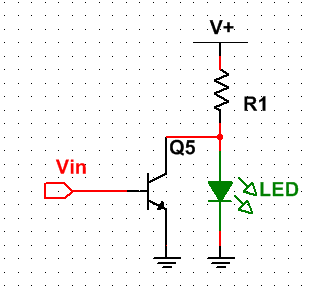

如果要用这种电路带一个负载，比如一个LED，必须接一个上拉电阻，就像这样。

当Vin没有电流，Q5断开时，LED亮。
当Vin流入电流，Q5导通时，LED灭。

开漏电路，就是把上图中的三极管换成场效应管（MOSFET）。

N型场效应管各个端口的名称：



场效应管是电压控制型元器件，只要对栅极施加电压，DS就会导通。

结型场效应管有一个特性就是它的输入阻抗非常大，这意味着：没有电流从控制电路流出，也没有电流进入控制电路。没有电流流入或流出，就不会烧坏控制电路。而双极型晶体管不同，是电流控制性元器件，如果使用开集电路，可能会烧坏控制电路。这大概就是我们总是听到开漏电路而很少听到开集电路的原因吧？因为开集电路被淘汰了。

---
