下面是看完上面几篇文章的笔记 ~~~
推挽电路&开漏电路
- 1、推挽电路（Push-Pull）
- 2、开漏电路(Open-Drain)
1、推挽电路（Push-Pull）
推挽电路的主要组成部分是三极管，所以先从三极管说起~（图均来自文章【1】）
三极管（晶体管）有三个端口，分别是基极（Base）、集电极（Collector）和发射极（Emitter）。三极管包括NPN型和PNP型，下图是NPN型晶体管。
三极管是电流控制型元器件，即只要基级B有输入（或输出）电流，就可以实现对晶体管的控制。根据电流流动的方向，可以把基级B视为控制端，集电极C视为输入端，发射极E视为输出端。
当控制端有电流输入的时候，就会有电流从输入端流入，并从输出端流出。
PNP管正好相反，当有电流从控制端流出时，就会有电流从输入端流到输出端。

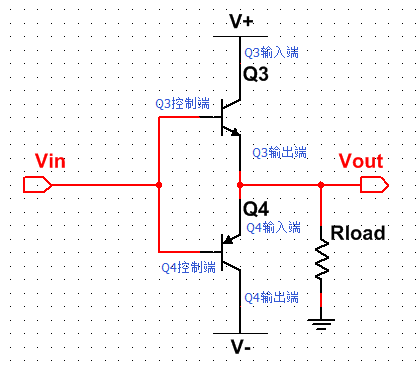

推挽电路如下图，上面的三极管是N型，下面的三极管是P型。
当Vin电压为V+时，上面的N型三极管控制端有电流输入，Q3导通，于是电流从上往下通过，提供电流给负载。经过上面的N型三极管提供电流给负载（Rload），称为「推」。

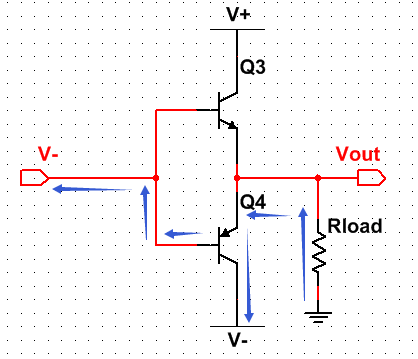

当Vin电压为V-时，下面的三极管有电流流出，Q4导通，有电流从上往下流过。经过下面的P型三极管提供电流给负载（Rload），称为「挽」。
推挽电路是两个参数相同的三极管或MOSFET，以推挽方式存在于电路中，各负责正负半周的波形放大任务，电路工作时，两只对称的功率开关管每次只有一个导通，所以导通损耗小 、效率高。输出既可以向负载灌电流，也可以从负载抽取电流。
2、开漏电路(Open-Drain)
开漏的“漏”指的是场效应管的漏级D，而场效应管的漏级D可以比拟三极管的集电极C来理解，所以不妨先了解什么是开集。
开集，即集电极C一端什么都不接，直接作为输出端口，如下图：

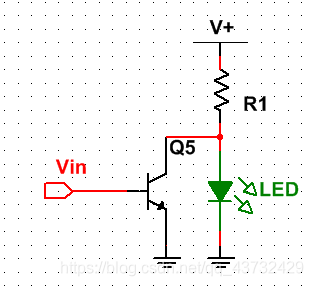

如果要用这种电路带一个负载，比如一个LED，必须接一个上拉电阻，如下图：
当Vin没有电流，Q5断开时，LED亮；当Vin流入电流，Q5导通时，LED灭。
把上图中的三极管换成 场效应管（MOSFET），即可得到开漏电路。也就是说，开漏电路是指以 MOSFET 的漏极为输出的电路。一般的用法是会在漏极外部的电路添加上拉电阻，通过外接电阻的阻值来决定输出为1时对应多少V的电压，比如可以接一个电阻到3.3V,也可以接一个电阻到5V，这样，在输出1的时候，就可以是3.3V电压，也可以是5V电压。N型场效应管如下图：
场效应管的输入阻抗非常大，是电压控制型元器件，只要对栅极施加电压，DS就会导通，并且没有电流从控制电路流入或者流出，这意味着不会烧坏电路。而三极管作为电流型元器件则不具备这一特点，这应该是很多场合选择使用场效应管而不用三极管的原因之一吧。
