在前面一节《【蓝桥杯单片机组模块】1、硬件电路基础知识 与 蜂鸣器模块上手》中，我们提到了IO编程，其实与IO编程相对应的还有一种编程方式叫MM编程，今天我们就来深入了解下这两种编程方式吧…
前排提醒：MM编程仅作为拓展视野，比赛还是最好使用IO编程！
一、两种编程方式简介
两种编程方式通过板上跳线 J13 进行切换，比赛建议最好还是用 IO 编程。
1.1、IO 编程方式
IO编程方式，即我们之前一直在用的这种IO操作方式…
举例来说，点亮所有LED的示例代码如下：
P2 = ((P2&0x1F)|0x80);
P0 = 0x00; //点亮所有LED
P2 = P2 & 0x1F;
1.2、MM 编程方式
MM 编程方式通过 XBYTE 关键字来操作部分外设资源，这种方式能够大大简化外设程序设计。
CT107D 单片机综合训练平台的 MM 编程方式，是一 种可以像操作外部 RAM 存储器一样，操作 LED 指示灯、执行结构（蜂鸣器、继电器 ）、数码管等外设资源的编程方式。当然要实现这样的编程方式，是与 CT107D 单片机综合训练平台的硬件设计具有关联性的。
注：51 单片机可以外扩 64K 字节的 RAM 和 ROM 空间，传统的 8051 单片机具有 16 位地址总线和 8 位数据总线，其中 P0 口作为数据和地址低字节的复用端口，P2 口作为高 8 位地址线。
对比学习，IO 编程方式控制LED代码片段如下：
P2 = ((P2&0x1F)|0x80);
P0 = 0x00; //点亮所有LED
P2 = P2 & 0x1F;
MM 编程方式控制LED代码片段（仅1行代码）如下：
XBYTE[0x8000] = 0x00; // XBYTE[0x8000] = 0xff;
Q1：为什么LED外设对应的地址是 0x8000 呢，其他外设该如何确定呢？
答：由 CT107D单片机综合训练平台的硬件电路图我们可以知道。
当 P2.7 = 1; P2.6 = 0; P2.5 = 0;（Y4）(其它地址线不需要关心)，即可将与 LED 指示灯模块连接的74HC573“打通”，此时可以通过 P0口控制 LED 指示灯的状态，因此LED 指示灯模块的地址为 0x8000。
以此类推，我们可以知道执行机构模块（蜂鸣器、继电器）的操作地址为 0xA000 （Y5）；数码管段码端的操作地址为 0xE000 （Y7）；数码管位选端口的操作地址为 0xC000 （Y6）。
写到这，对应的规律也自然不言而喻了，各个外设对应的操作地址如下图所示。
Q2：MM编程中的 XBYTE 可以继续深入讲解一下么？

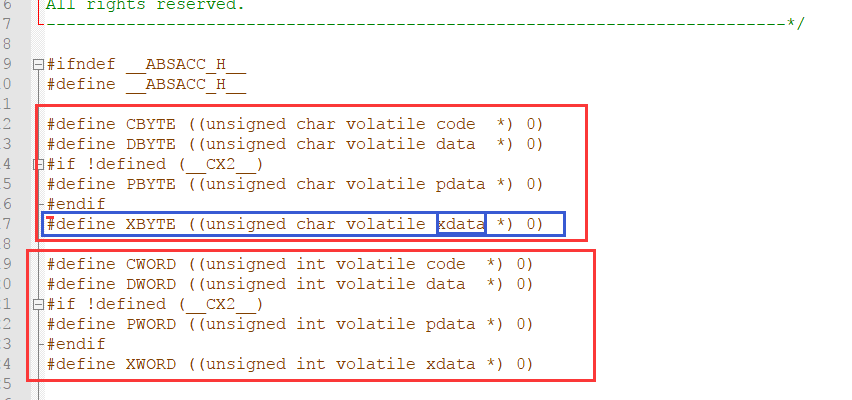

还是顺藤摸瓜的思路，我们不难发现：XBYTE 关键字定义在 absacc.h 文件中，而absacc.h中的XBYTE又定义在xdata的0地址处，如下图所示。
注：
xdata关键字你是不是又有疑惑了，这是个什么玩意呢？别急，后面也会一一介绍到的！（O(∩_∩)O哈哈~）
二、两种编程模式控制LED实验
2.1、IO 编程方式控制 LED
#include "reg52.h"
#include "intrins.h"//软件自动生成的1s延时函数
void Delay1000ms() //@11.0592MHz
{unsigned char i, j, k;_nop_();_nop_();i = 43;j = 6;k = 203;do{do{while (--k);} while (--j);} while (--i);
}// 主函数
void main(void)
{while(1){/* 注释 1 ：通过此句代码将 P2.7 = 1 ， P2.6 = 0 ， P2.5 = 0 ，不改变 P2 口其它引脚状态。由 138 译码器的真值表可以知道此时译码器输出端 Y4 处于低电平状态；因为为 IO 编程方式，所以 Y4 和 GND 一起经过或非门后，输出高电平，并连接到 573锁存器的使能端口，将 573 锁存器 “ 打通 “ ，此时锁存器输出端与单片机 P0 口状态一致。 */P2 = ((P2&0x1f)|0x80);/* 注释 2 ：因为 573 锁存器已经 “ 打通 “ ，现在通过 P0 口输出 0xff ， 573 锁存器的输出端也将输出 0xff ，从而将所有 LED 熄灭。 */P0 = 0xff;/* 注释 3 ：通过此句代码将 P2.7 = 0 ， P2.6 = 0 ， P2.5 = 0 ，不改变 P2 口其它引脚状态。由 138 译码器的真值表可以知道此时译码器输出端 Y4 处于高电平状态；因为为 IO 编程方式，所以 Y4 和 GND 一起经过或非 门后，输出低电平，并连接到 573锁存器的使能端口，将 573 锁存器 “ 锁存 “ ，此时锁存器将输入锁存，输出端口数据不再受到 P0 口影响。 */P2 &= 0x1f;/* 1s延时 */Delay1000ms();/* 与注释 1 相同 */P2 = ((P2&0x1f)|0x80);/* 注释 2 ：因为 573 锁存器已经 “ 打通 “ ，现在通过 P0 口输出 0x00 ， 573 锁存器的输出端也将输出 0x00 ，从而将所有 LED 点亮。 */P0 = 0x00;/* 与注释 3 相同 */P2 &= 0x1f;/* 1s延时 */Delay1000ms();}
}
2.2、MM 编程方式控制 LED
#include "reg52.h"
#include "absacc.h"//软件自动生成的1s延时函数
void Delay1000ms() //@11.0592MHz
{unsigned char i, j, k;_nop_();_nop_();i = 43;j = 6;k = 203;do{do{while (--k);} while (--j);} while (--i);
}// 主函数
void main(void)
{while(1){XBYTE[0x8000] = 0x00; //LED 指示灯全部点亮Delay1000ms();//延时1sXBYTE[0x8000] = 0xff; //LED 指示灯全部熄灭Delay1000ms();//延时1s}
}
小结：本篇文章以上一篇的遗留问题 “ IO 编程是什么？”为引子，详细介绍了基于 CT107D 单片机综合训练平台的两种编程方式：IO 编程和MM编程的原理及LED控制实例。从中我们看到虽然 MM 编程代码较为短小精悍，但是不如 IO 编程代码直观方便。在后面的其他模块学习及比赛中还是推荐大家使用 IO 编程方式，MM 编程仅仅作为一个扩展视野的东西即可。
