Icon图标格式（用于生成*.ico图标）

article/2025/10/9 18:32:02

原本我程序里用的的图标都是网上下载或者在线用png转成ico，但是之前那个公司不能上外网，而ps和fw都不能直接生成ico格式（ps可以找转ico的插件）。后来，网上找了个C#图片转ico的例子，借助的Icon类，但是生成的图效果不太好，透明图部分会有黑线（预览）。于是乎就折腾了半天ico格式的协议，主要参考的是https://www.cnblogs.com/cswuyg/p/3603707.html以及他的相关参考，还有http://lqzit.iteye.com/blog/1033407。除了掩码没搞明白，其他基本都清楚了，然后根据在线转换网站生成的格式来作为参照，完成了生成ico的功能。（其实可以直接参照开源软件ImageMagick的代码，在源码包的coders文件夹里有各种图的格式，我也是后来才知道，ImageMagick中文网：http://www.imagemagick.com.cn/download.html）

如果要了解icon相关的协议，可以百度或者看我最上面那个链接，这里我只写下我的实现。生成的是32色RGBA的ico图，在xp/win7/win10下显示正常，预览没有发现有黑线。

首先，ico结构=Icon格式头+位图格式头+位图数据（数据行是反过来的，第一行在最后）+位图掩码部分。

(代码中Byte一个字节，Word两个字节，Long和DWord四个字节，小端模式--即低位在前)

第一部分：Icon格式头（22Byte）

struct IconHeader
{WORD idReserved;  // 保留位必须为0WORD idType;      // 类型 (1表示icon)，也就是必须为1WORD idCount;     // 包含多少张图（icon可以含多张图，分别在不同尺寸下展示）ICONDIRENTRY idEntries[]; // 对应idCount的结构体，多少张图就有多少个该结构
};struct ICONDIRENTRY
{BYTE bWidth;      // 图片的像素宽度BYTE bHeight;     // 图片的像素高度BYTE bColorCount; // 颜色深度：=1<<(wBitCount×wPlanes),如果大于等于8就为0；但是可以不管，填0就行BYTE bReserved;   // 保留位必须为零WORD wPlanes;     // Color Planes，我填的1WORD wBitCount;   // Bits per pixel，我填的32DWORD dwBytesInRes;  //该图字节数（位图头+image数据+掩码的字节总数）DWORD dwImageOffset; //相对于文件开始处的偏移量，单个图填22，毕竟icon头加起来22字节
};

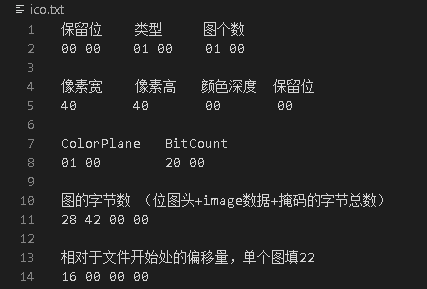

通过BeyondCompare软件查看得到的icon头hex数据是这样的（64*64像素）

第二部分：位图格式

struct BitmapHeader
{BITMAPINFOHEADER icHeader; // DIB headerRGBQUAD icColors[]; // 颜色表，24/32色不用颜色表BYTE icXOR[]; // DIB bits for XOR maskBYTE icAND[]; // DIB bits for AND mask 这两个单色的时候位置相反
};struct bitmapHeader
{DWORD  biSize;//结构长度，40ByteLONG   biWidth; //图宽度LONG   biHeight;//图高度（xor+and的）也就是两倍高度WORD   biPlanes;//我填的1WORD   biBitCount;//我填的32DWORD   biCompression;//压缩方式，填的0DWORD   biSizeImage;//图大小，仅rgba部分LONG    biXPelsPerMeter;//（后面四个貌似不用管，是属于bmp的格式），X方向分辨率LONG    biYPelsPerMeter;//Y方向分辨率DWORD  biClrUsed;//颜色数，可以填0默认DWORD  biClrImportant;//重要颜色数，填0表示全是重要
};

通过BeyondCompare软件查看得到的位图头hex数据是这样的

虽然后两个字节数组xor和and没搞懂协议怎么算的，但是我根据网站生成的格式倒推出，icHeader位图格式头为40Byte；icColors我用的32色所以没有该部分；icXor填图片原始数据，并且行数是倒过来的，第一行是原图的最后一行，以此类推，且每个像素先后填入颜色B.G.R.A部分值，共width×height×4 Byte；icAnd部分，对应不透明度，如果是透明就为1，半透明和不透明都是0（相当于1个bit对应于一个像素点，行数同height，宽度若原为16/32则为掩码占的宽度为4Byte，若原为48/64则为8Byte，若原为128则为16Byte，并且16和48时有效位填不满，空出来的是每行后部分字节填0（自行脑补二维数组，行数相等，arr[0][0]有效arr[0][n-1]为0）），掩码部分占了width×掩码宽度 Byte。（之前16/48无效部分我填的零，但是后来看网站生成的好像填的1）

这样，假如是64*64的ico图标，应该占16958字节，22+40+16384+512.

知道了格式就容易把图片转为ico图标了，获取rgab值然后填充字节数组就行了。
