医学诊断报告生成论文综述

摘要

由Image/Video Captioning、VQA等图像理解任务的不断往前发展，以及目前智能医疗的兴起，有些学者自然而然地想到图像理解是否可以应用到医学领域，因此根据CT、核磁等图像自动生成诊断报告(病例)，这个任务被提了出来。

2018年是医学报告生成任务的兴起年，截止到目前，总共有4篇医学诊断报告生成的文章被发表在各个领域的顶级会议上。

美国NIH吕乐(现在好像去英伟达了)课题组的王潇崧^[1]等学者在今年的顶会CVPR上投了一篇文章TieNet Text-Image Embedding Network for Common Thorax Disease Classification and Reporting in Chest X-rays。

美国CMU的Baoyu Jing^[2]等学者(智能医疗公司Petuum)在今年的NLP顶级会议ACL上发表了一篇文章On the Automatic Generation of Medical Imaging Reports。

同样由美国CMU的Christy Y. Li^[3]等学者在今年NIPS上发表了一篇文章Hybrid Retrieval-Generation Reinforced Agent for Medical Image Report Generation。他还在2019年AAAI上发表了一篇文章Knowledge-driven Encode, Retrieve, Paraphrase for Medical Image Report Generation。

美国宾夕法尼亚大学的Yuan Xue^[4]等学者在今年医学顶会MICCAI上发表了一篇文章Multimodal Recurrent Model with Attention for Automated Radiology Report Generation。

正文

下面介绍一下各个论文的模型，主要是基于编码器-解码器结构。

1. TieNet^[1]

Xiaosong Wangl et al,TieNet Text-Image Embedding Network for Common Thorax Disease Classification and Reporting in Chest X-rays, CVPR 2018

模型

在这里插入图片描述

这篇论文的任务是对胸腔常见疾病的分类和诊断报告的生成，实际上主要是多标签分类。这篇论文的框架既可以当作由报告预测常见疾病(文本分类)、由CT图像预测常见疾病(图像分类)以及使用报告和图像预测疾病(Text-Image Embedding)；而且还可以用Class Activations辅助生成Saliency Map用来检测出疾病的位置，以及根据CT图像生成诊断报告。因此，这篇论文可以看作是多标签分类+目标检测+生成医学报告的多任务模型，当然核心是分类任务预测疾病标签。

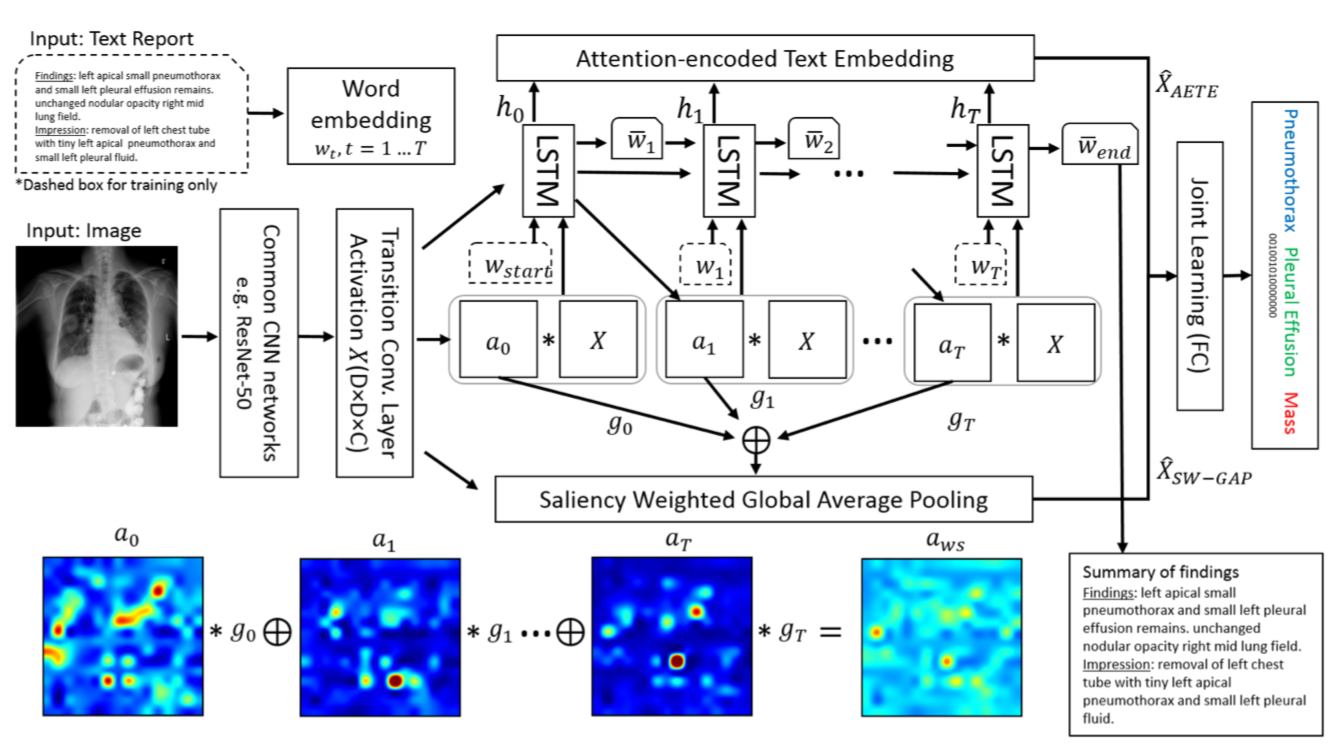

论文框架是根据输入的CT图像和报告文本，先用pretrain好的CNN(如ResNet)提取图像特征，然后经过一个额外的Transition Layer得到 $D * D * C$ 的feature maps $X$ 。接着采用Attention机制经过RNN对报告文本编码得到text embedding $\overline{X}_{AETE}$ ; 然后采用Saliency Weighted Global Average Pooling得到蕴含文本信息的image embedding $\hat{X}_{SW-GAP}$ 。最后根据image和text embeddin预测疾病的标签。

论文模型的损失函数是多标签分类的交叉熵损失和RNN的生成报告的交叉熵损失。

实验

在这里插入图片描述

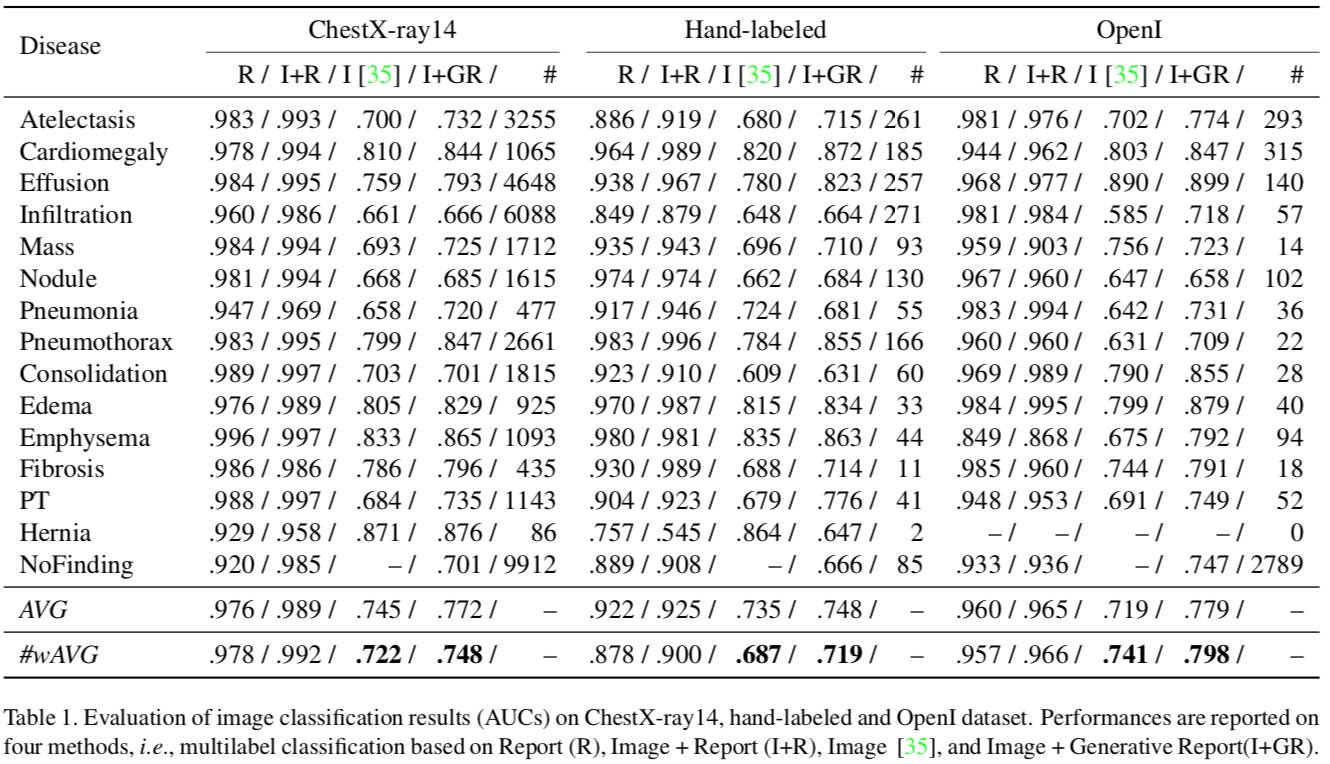

根据AUC实验结果，发现只基于报告文本预测疾病标签( $R$ )的结果0 $0.976$ 比只基于图像预测疾病标签( $I$ )的结果 $0.745$ 高很多。同时基于图像和报告文本( $I + R$ )的结果 $0.989$ 最高，但是也仅仅比只基于图像的高出1个点。因此可以发现文本分类比图像分类任务要简单很多，至少在上面Chest X-ray14、Hand-labeled和OpenI这几个胸透X光片数据集上是这样。

2.Automatic Report Generation^[2]

Baoyu Jing et al, On the Automatic Generation of Medical Imaging Reports, ACL 2018

模型

在这里插入图片描述

这篇论文任务主要是由医学图像自动生成诊断报告，同时还可以预测标签Tags(这些Tags由医学报告文本得到，并不是简单的疾病标签，可以看作是医学报告的关键词)。论文任务可以看作文本生成+多标签分类的多任务模型，核心是生成式模型。

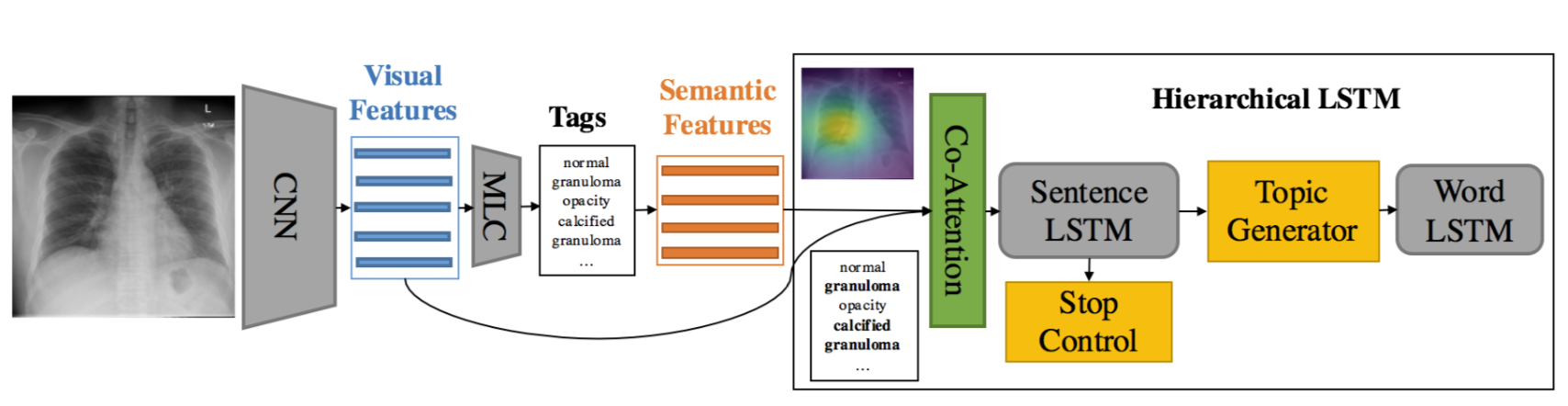

论文框架是根据输入的医学图像，先用在ImageNet上pretrain好的CNN(如VGG19、ResNet等)提取出图像特征(Visual Features)，然后再经过一个多标签分类网络(MLC)预测出文本标签(Tags)，然后选取概率最大前M个标签，根据Tag Vocabulary得到M个标签对应的word embedding 向量即语义特征(Semantic Features);接着对图像特征和语义特征使用Attention模型和Sentence LSTM得到S个context vector(这个向量同时包含图像信息和语义信息)和由Stop Control得到的控制变量(判断是否生成这句诊断报告)；对每个context vector，使用Topic Genetor得到topic vector，再用Word LSTM对这个topic进行解码，生成一句诊断报告。遍历S个context vector即会生成S句诊断报告，由于Stop Control的作用，即最多生成S句。

论文框架是一个编码器-解码器结构，对生成诊断报告来说，简单理解是由CNN和Sentence LSTM编码得到若干个中间表征(如上述的topic vector)，再有Word LSTM解码这个表征得到若干句诊断报告，即一个层次化的LSTM(Hierarchical LSTM)框架。由于论文框架是个多任务模型，加了预测标签的多标签网络(MLC)和判断生成句子数量的控制(Stop Control)，因此看上去会复杂一些。

论文模型的损失函数是多标签分类的交叉熵损失、预测生成诊断报告句子数量的二分类的交叉熵损失和RNN生成诊断报告的交叉熵损失以及正则化损失。

实验

在这里插入图片描述

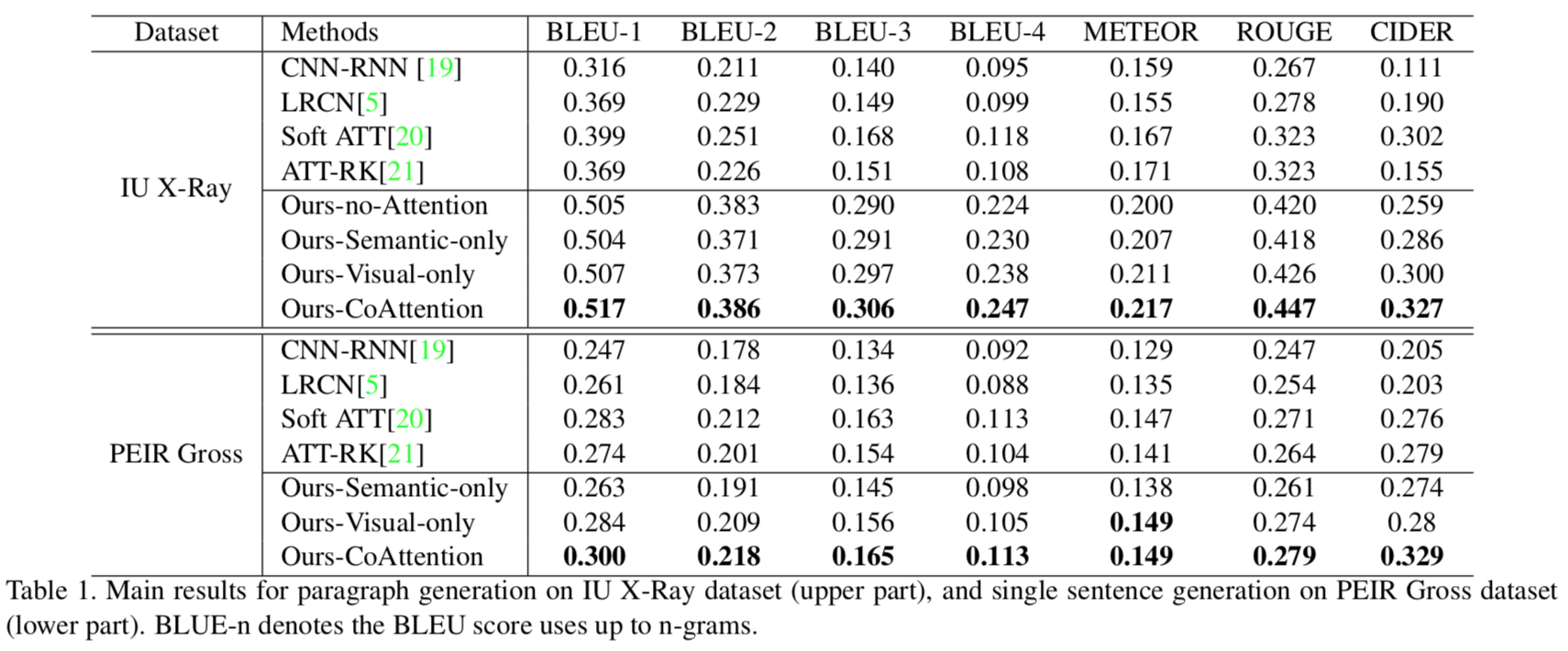

论文数据集是IU X-Ray胸透X光片数据集和PEIR Gross数据集。注意的是IU X-Ray数据集是(图像-诊断报告)形式，诊断报告有若干句组成，而PEIR Gross的诊断报告只有一句。实验评测指标是机器翻译领域和Image Caption领域常用的BLEU、METEOR、ROUGE、CIDER等评测标准。由实验结果来看，论文方法在IU X-Ray比Image Caption经典的模型结果高很多；但是在PEIR Gross上比Image Caption经典的模型高一点点。因为Image Caption任务的数据形式(图像-描述)中描述只有一句，且比较短。

3.Hybrid Retrieval-Generation Reinforced Agent^[3]

Christy Y. Li et al，Hybrid Retrieval-Generation Reinforced Agent for Medical Image Report Generation，NIPS 2018

模型

在这里插入图片描述

这篇论文的主要任务是有医学图像生成诊断报告，采用了检索和强化学习混合的方法。

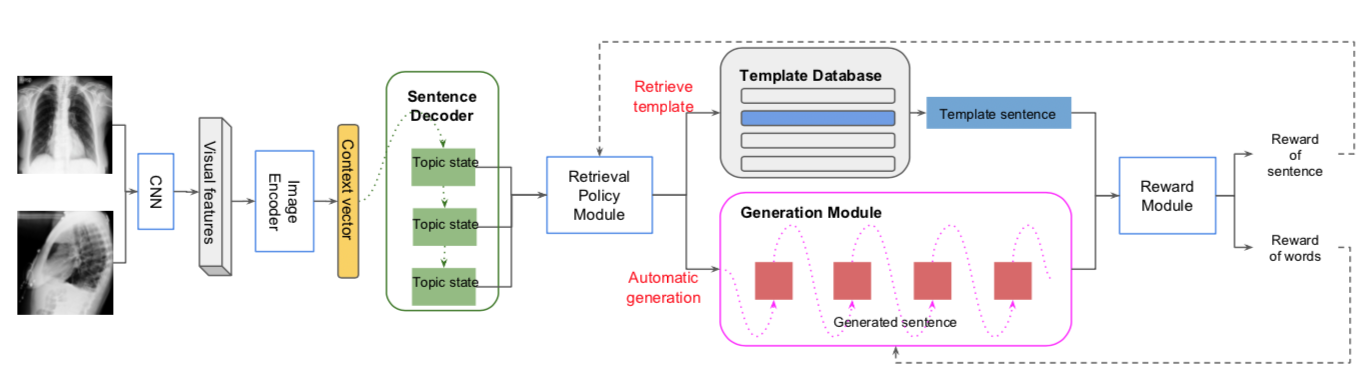

论文框架是根据输入的医学图像，先用pretrian好的CNN(如DenseNet、VGG19等)提取出图像特征(Visual Features)，然后经过一个图像编码器(Image Encoder)得到context vector；接着用句子解码器(Sentence Decoder)对context vector进行解码得到若干个topic(代表了句子的信息)；对于每个topic可以用模板库(Template Database)或者生成模式(Generation Module)进行强化学习，得到一句诊断报告。

论文框架大体上也是一种层次化RNN(Hierarchical RNN)结构，只是在解码topic生成句子的时候用强化学习选择了是用模板库检索还是用RNN生成。

实验

在这里插入图片描述

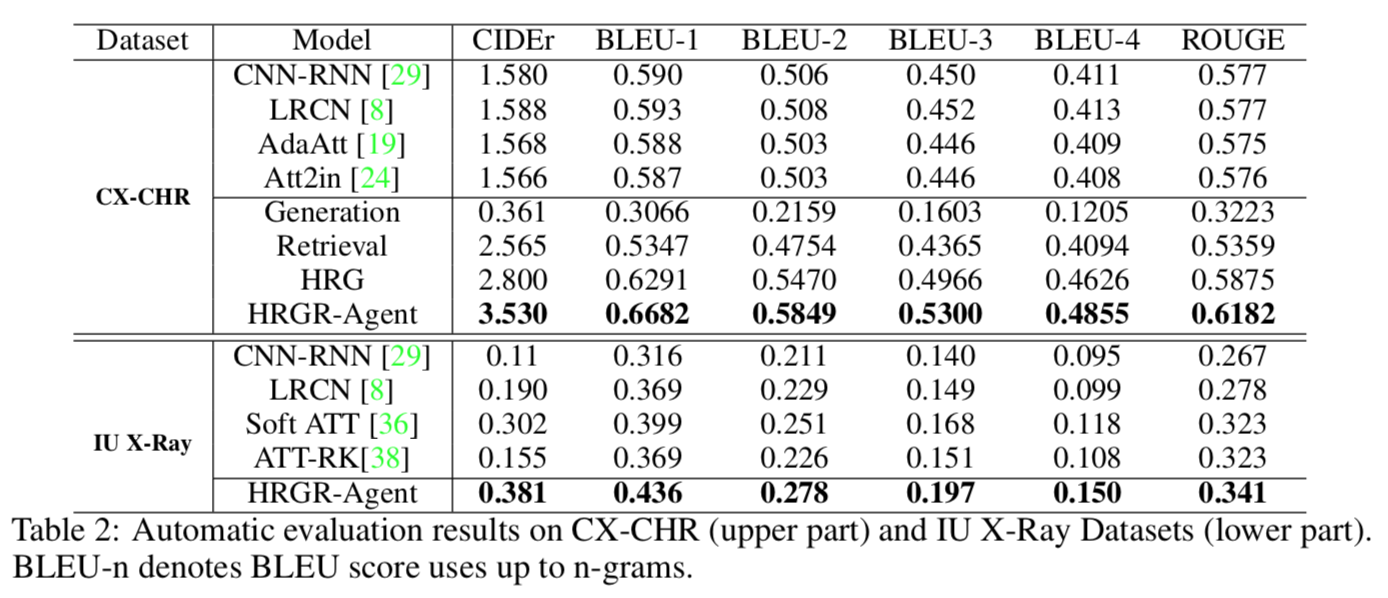

论文数据集都是胸透X光片数据集，只是CX-CHR是中文胸透X光片、IU X-Ray是英文。从实验结果来看，在两个数据集上都比Image Caption经典模型结果高很多点。但是在IU X-Ray数据集上，实验结果比上一篇论文Baoyu Jing^[2]的低很多。值得一提的是，这两篇论文都是CMU课题组和Petuum公司的。

4.Multimodal Recurrent Model^[4]

Yuan Xue et at，Multimodal Recurrent Model with Attention for Automated Radiology Report Generation，MICCAI 2018

模型

在这里插入图片描述

这篇论文任务是由医学图像自动生成诊断报告，采用了递归的Attention模型。

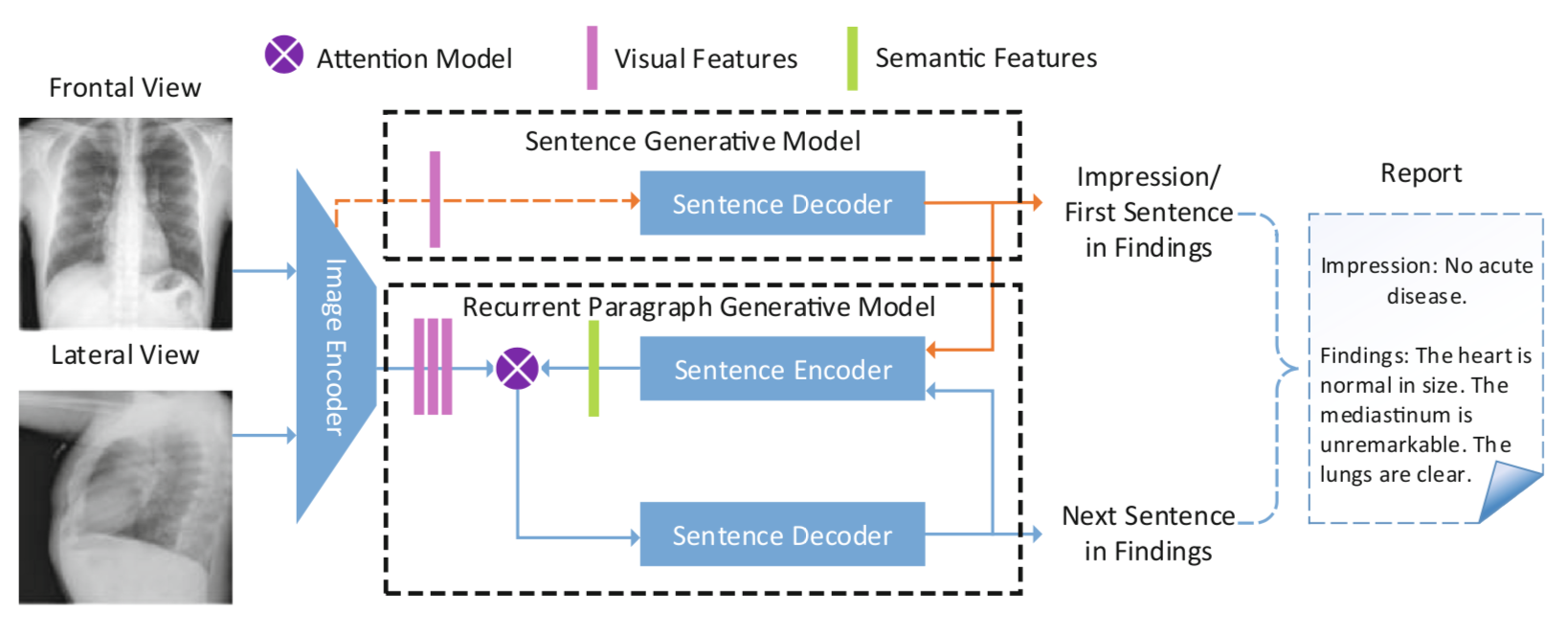

论文框架是对于输入的医学图像，使用预训练好的CNN(图像编码器Image Encoder，如ResNet等)得到图像特征(Visual Features)。接着使用RNN(语句解码器Sentence Decoder)得到诊断报告。详细流程是使用CNN的较后的全连接层的features由RNN(Sentence Decoder)生成第一句诊断报告；使用CNN最后一层卷积层的feature maps(当作医学图像各个区域的特征)和语句编码器(Sentence Encoder)编码器上一句诊断报告得到的语义特征(Semantic Features)，两者使用Attention机制得到 $v_{att}$ ，再有RNN(Sentence Decoder)生成这一句诊断报告。

论文框架直观上理解就是医生第一眼观察了检查图像，得到了一句总体性描述诊断(如"No acute disease.")；接着观察了图像中的心脏部位，根据上一句的总体描述，得到了第二句诊断(如"The heart is normal in size.")；然后观察了图像中的肺部部位，根据上一句的心脏描述，得到了第三句诊断(如"The lungs are clear.")；… …就这样一句一句，一份诊断报告被医生写了出来，当然论文这个逻辑可能并不十分贴切医生现实中下诊断的推理。

实验

在这里插入图片描述

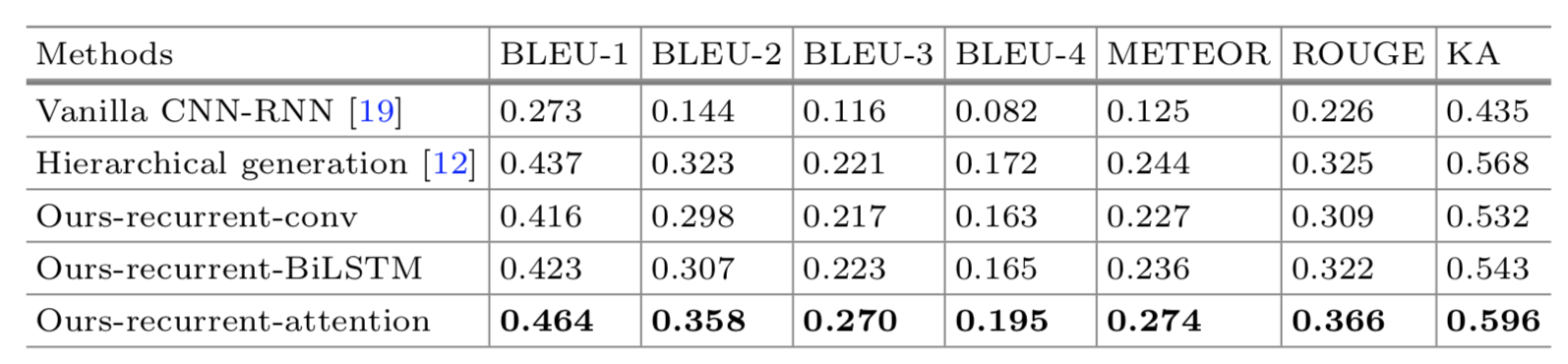

论文实验结果也是在IU X-Ray这个胸透X光片数据集上，实验结果比Image Caption经典模型Vanilla CNN-RNN高很多，比层次化RNN模型Hierarchical generation差不多。

5.KERP^[5]

Christy Y. Li et al，Knowledge-driven Encode, Retrieve, Paraphrase for Medical Image Report Generation，AAAI 2019

模型

在这里插入图片描述

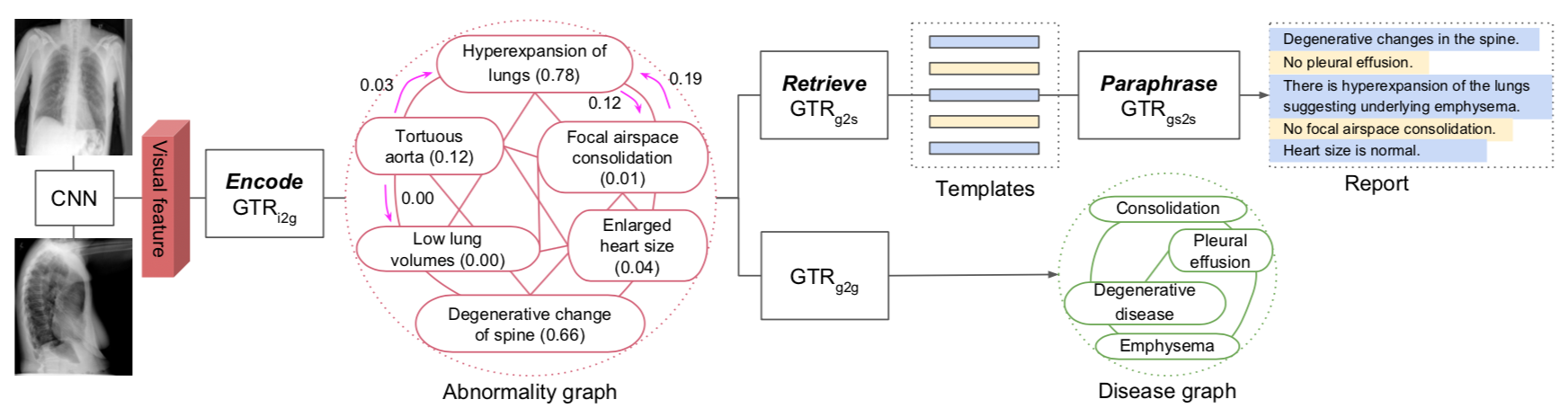

这篇论文使用NLP的知识图谱技术做医学报告生成，鉴于博主对知识图谱不太了解，因此不做细说。

实验

在这里插入图片描述
这篇论文比较了Jing Baoyu^[2]的方法CoAtt，是这篇论文自己复现的，BLEU-4结果是0.154；这篇论文还比较了作者自己另一篇论文HRGR-Agent^[3]。同时比较了Captioning的CNN-RNN方法等。

总结

2018年是智能医疗的兴起年，很多智能医疗公司成立。国内比较出名的如腾讯觅影、阿里健康等，他们在一些常见疾病检测上取得了很大成功(如肺结节检测、皮肤病分割等)。但是在自动生成诊断报告上国内学者研究得较少。

对于一个智能、智慧的检测疾病并且可以下诊断的医疗系统。首先，肯定要根据检查的图像(CT、核磁等)检测出病变的位置，这是近几年很多医学影像分析的学者在做的事情，例如疾病检测(Detection)、疾病分割(Segmentation)，而且进展很快。其次，这个医疗系统可以像医生一样给出诊断报告，例如今年陆陆续续有学者在做的这个医学诊断报告生成的研究。

对于检查出来的图像，如果能检测出病变位置并且可以给出诊断病例，这样是具有很大实用价值的，而且非常有意义。

目前来看，这个任务还存在许多问题：

数据非常缺失，以上几片论文全是在IU X-Ray这个小规模数据集，而且现在缺少带bounding box的图像和诊断报告。
数据的不确定性，医生下的诊断会有正常(没有疾病)的描述和异常(存在疾病)的描述语句，对于正常的描述，不同的医生做诊断可能会有相似的风格；对于异常的描述，不同的医生做诊断差异很大。
诊断报告的语句次序其实没有太大关系的，举例来说，医生先说心脏正常或异常，再说肺部正常或异常，对报告的整体语义是没有太大影响的。
评测指标的不适用性，目前采用的评测指标是Machine Translation或Captioning任务的评测指标，如BLEU、CIDEr，其实这些评测指标是不符合这个任务的，原因比如前面第3条所说的。
已知论文结果的不确定性，目前的论文都没有release代码，而且它们相互之间实验结果差距很大；其次，一些论文只是单纯的用比较火的技术迁移到这个任务，含蓄的说可能或许大概是没有太大意义的，但是至少吸引了一些研究者做这个任务。

注：图像生成自然语言的论文-https://github.com/wangleihitcs/Papers
注：医学报告生成项目源码
