Linux内核黑科技——mmap实现详解

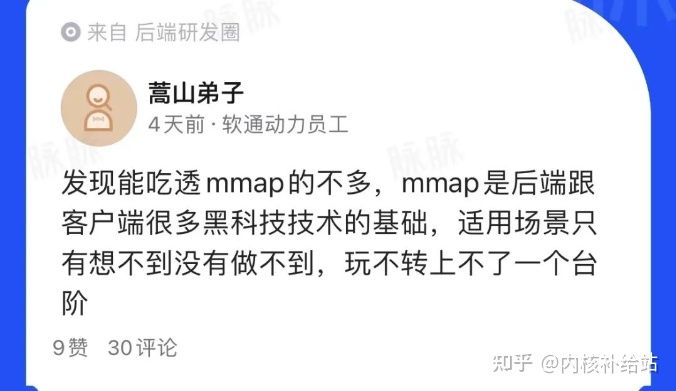

前言：故事的开始是这样的，某天在脉脉上看到有人发了下面的帖子：

想不到 mmap 都成了黑科技了，为了让大家都能了解这个黑科技，所以还是写篇文章来详细介绍一下 mmap 的实现吧。

其实，源码分析是比较难写的，主要有两个原因：

一方面是源码实现一般会涉及多个知识点，所以在分析源码时需要穿插多个知识点，从而增加分析的难度。
另一方面是源码实现会处理很多细节问题，这些细节问题虽然不是设计的主要框架，但忽略了有时会让人摸不着头脑。

所以，为了降低分析的难度和让读者能够更容易看懂，在分析源码时更注重知识点的实现，而在不影响理解的情况下，我会忽略一些细节问题。而对于穿插其他知识点的时候，会先跳过其实现，并且在后续的文章对其进行分析。

mmap 原理

mmap 的全称是 memory map，中文意思是 内存映射。其用途是将文件映射到内存中，然后可以通过对映射区的内存进行读写操作，其效果等同于对文件进行读写操作。

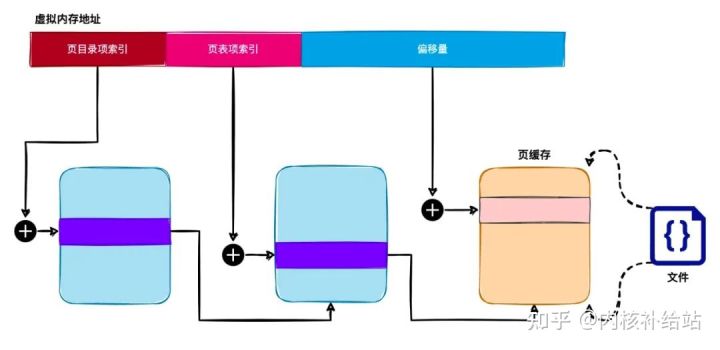

下面我们通过一幅图来对 mmap 的原理进行阐述：

从上图可以看出，mmap 的原理就是将虚拟内存空间映射到文件的页缓存，我们可以知道：对文件进行读写时需要经过页缓存进行中转的。所以当虚拟内存地址映射到文件的页缓存后，就可以直接通过读写映射区内存来对文件进行读写操作。

mmap 实现

1. 文件映射

当我们使用 mmap() 系统调用对文件进行映射时，将会触发调用 do_mmap_pgoff() 内核函数来完成工作，我们来看看 do_mmap_pgoff() 函数的实现（经过精简后）：

unsigned long
do_mmap_pgoff(struct file *file, unsigned long addr, unsigned long len, unsigned long prot, unsigned long flags, unsigned long pgoff)
{...// 1. 获取一个未被使用的虚拟内存区addr = get_unmapped_area(file, addr, len, pgoff, flags);if (addr & ~PAGE_MASK)return addr;...// 2. 调用 mmap_region() 函数继续进行映射操作return mmap_region(file, addr, len, flags, vm_flags, pgoff, accountable);
}

经过精简后的 do_mmap_pgoff() 函数主要完成 2 个工作：

首先，调用 get_unmapped_area() 函数来获取进程没被使用的虚拟内存区，并且返回此内存区的首地址。
然后，调用 mmap_region() 函数继续进行映射操作。

在 32 位的操作系统中，每个进程都有 4GB 的虚拟内存空间，应用程序在使用内存前，需要先向操作系统发起申请内存的操作。操作系统会从进程的虚拟内存空间中查找未被使用的内存地址，并且返回给应用程序。
操作系统会记录进程正在使用中的虚拟内存地址，如果内存地址没被登记，说明此内存地址是空闲的（未被使用）。

我们继续来看看 mmap_region() 函数的实现，代码如下（经过精简后）：

unsigned long
mmap_region(struct file *file, unsigned long addr,unsigned long len, unsigned long flags,unsigned int vm_flags, unsigned long pgoff,int accountable)
{struct mm_struct *mm = current->mm;struct vm_area_struct *vma, *prev;int correct_wcount = 0;int error;...// 1. 申请一个虚拟内存区管理结构(vma)vma = kmem_cache_zalloc(vm_area_cachep, GFP_KERNEL);...// 2. 设置vma结构各个字段的值vma->vm_mm = mm;vma->vm_start = addr;vma->vm_end = addr + len;vma->vm_flags = vm_flags;vma->vm_page_prot = protection_map[vm_flags & (VM_READ|VM_WRITE|VM_EXEC|VM_SHARED)];vma->vm_pgoff = pgoff;if (file) {...vma->vm_file = file;/* 3. 此处是内存映射的关键点，调用文件对象的 mmap() 回调函数来设置vma结构的 fault() 回调函数。*    vma对象的 fault() 回调函数的作用是：*        - 当访问的虚拟内存没有映射到物理内存时，*        - 将会调用 fault() 回调函数对虚拟内存地址映射到物理内存地址。*/error = file->f_op->mmap(file, vma);...}...// 4. 把 vma 结构连接到进程虚拟内存区的链表和红黑树中。vma_link(mm, vma, prev, rb_link, rb_parent);...return addr;
}

mmap_region() 函数主要完成以下 4 件事情：

申请一个 vm_area_struct 结构（vma），内核使用 vma 来管理进程的虚拟内存地址
设置 vma 结构各个字段的值。
通过调用文件对象的 mmap() 回调函数来设置vma结构的 fault() 回调函数，一般文件对象的 mmap() 回调函数为：generic_file_mmap()。
把新创建的 vma 结构连接到进程的虚拟内存区链表和红黑树中。

内核使用 vm_area_struct 结构来管理进程的虚拟内存地址。当进程需要使用内存时，首先要向操作系统进行申请，操作系统会使用 vm_area_struct 结构来记录被分配出去的内存区的大小、起始地址和权限等。

我们来看看 vm_area_struct 结构的定义：

struct vm_area_struct {struct mm_struct *vm_mm;unsigned long vm_start;              // 内存区的开始地址unsigned long vm_end;                // 内存区的结束地址struct vm_area_struct *vm_next;      // 把进程所有已分配的内存区链接起来pgprot_t vm_page_prot;               // 内存区的权限...struct rb_node vm_rb;                // 为了加快查找内存区而建立的红黑树...struct vm_operations_struct *vm_ops; // 内存区的操作回调函数集unsigned long vm_pgoff;struct file *vm_file;                // 如果映射到文件，将指向映射的文件对象...
};struct vm_operations_struct {// 当虚拟内存区没有映射到物理内存地址时，将会触发缺页异常，// 而在缺页异常处理函数中，将会调用此回调函数来对虚拟内存映射到物理内存。int (*fault)(struct vm_area_struct *vma, struct vm_fault *vmf);...
};

当把文件映射到虚拟内存空间时，需要把 vma 结构的 vm_file 字段设置为要映射的文件对象，然后调用文件对象的 mmap() 回调函数来设置 vma 结构的 fault() 回调函数。

vma 结构的 fault() 回调函数的作用是：当虚拟内存区没有映射到物理内存地址时，将会触发缺页异常。而在缺页异常处理中，将会调用此回调函数来对虚拟内存映射到物理内存。

我们来看看 generic_file_mmap() 函数是怎么设置 vma 结构的 fault() 回调函数的：

struct vm_operations_struct generic_file_vm_ops = {.fault = filemap_fault, // 将 fault() 回调函数设置为：filemap_fault()
};int generic_file_mmap(struct file *file, struct vm_area_struct *vma)
{...vma->vm_ops = &generic_file_vm_ops;...return 0;
}

至此，文件映射的过程已经分析完毕。我们来看看其调用链：

sys_mmap()
└→ do_mmap_pgoff()└→ mmap_region()└→ generic_file_mmap()

2. 缺页异常

前面介绍了 mmap() 系统调用的处理过程，可以发现 mmap() 只是将 vma 的 vm_file 字段设置为被映射的文件对象，并且将 vma 的 fault() 回调函数设置为 filemap_fault()。也就是说，mmap() 系统调用并没有对虚拟内存进行任何的映射操作。

虚拟内存必须映射到物理内存才能使用。如果访问没有映射到物理内存的虚拟内存地址，CPU 将会触发缺页异常。也就是说，虚拟内存并不能直接映射到磁盘中的文件。

那么 mmap() 是怎么将文件映射到虚拟内存中呢？

读写文件时并不是直接对磁盘上的文件进行操作的，而是通过 页缓存 作为中转的，而页缓存就是物理内存中的内存页。所以，mmap() 可以通过将文件的页缓存映射到虚拟内存空间来实现对文件的映射。

但我们在 mmap() 系统调用的实现中，也没看到将文件页缓存映射到虚拟内存空间。那么映射过程是在什么时候发生的呢？

答案就是： 缺页异常。

由于 mmap() 系统调用并没有直接将文件的页缓存映射到虚拟内存中，所以当访问到没有映射的虚拟内存地址时，将会触发 缺页异常。当 CPU 触发缺页异常时，将会调用 do_page_fault() 函数来修复触发异常的虚拟内存地址。

我们主要来看看 do_page_fault() 函数对文件映射的实现部分，其调用链如下：

do_page_fault()
└→ handle_mm_fault()└→ handle_pte_fault()└→ do_linear_fault()└→ __do_fault()

所以我们直接来看看 __do_fault() 函数的实现：

static int
__do_fault(struct mm_struct *mm, struct vm_area_struct *vma,unsigned long address, pmd_t *pmd, pgoff_t pgoff,unsigned int flags, pte_t orig_pte)
{...vmf.virtual_address = address & PAGE_MASK; // 要映射的虚拟内存地址vmf.pgoff = pgoff;                         // 映射到文件的偏移量vmf.flags = flags;                         // 标志位vmf.page = NULL;                           // 映射到虚拟内存中的物理内存页// 1. 如果虚拟内存管理区提供了 falut() 回调函数，那么将调用此函数来获取要映射的物理内存页，//    我们在 mmap() 系统调用的实现中看到，已经将其设置为 filemap_fault() 函数了。if (likely(vma->vm_ops->fault)) {ret = vma->vm_ops->fault(vma, &vmf);...}...if (likely(pte_same(*page_table, orig_pte))) {...// 2. 通过物理内存页生成一个页表项值（可以参考内存映射一文）entry = mk_pte(page, vma->vm_page_prot);if (flags & FAULT_FLAG_WRITE)entry = maybe_mkwrite(pte_mkdirty(entry), vma);// 3. 将虚拟内存地址映射到物理内存（也就是将进程的页表项设置为刚生成的页表项的值）set_pte_at(mm, address, page_table, entry);...}...return ret;
}

__do_fault() 函数对处理文件映射部分主要分为 3 个步骤：
