前言

早期进行图像旋转用的笨方法是：

1. cv2.imread()读取图像
2. numpy旋转图像
3. 将旋转后的图像保存cv2.imwrite()并且从新读取图像

由于图像基本操作我是个小白，什么都没有接触过。因此，前期的想法就是这样，这种方法简单，明了，但是缺点你懂的

后来，偶尔看到了这篇文章：【PyQt5】显示多张图片并支持滚动，其中的一行代码：label.setScaledContents(True) 自适应窗口控件大小，于是就在网上搜集各种资料，并且自己测试，最终总结为该篇博客。

这里基本汇聚了简单的图像处理+图像界面设计用到的基本格式转换，希望可以帮助到你！

---

一、转换

• 测试图像


• path、photo

path = r'F:\python\gradu_design\gra_des\compr\bamarket115.jpg'
# r'F:\python\gradu_design\gra_des\imges\logo1_1.jpg'# 调用
photo = QImage(path)
# print('photo type:', type(photo), photo.width(), photo.height())

下面方法涉及到的参数photo、path来源于此

• 显示问题

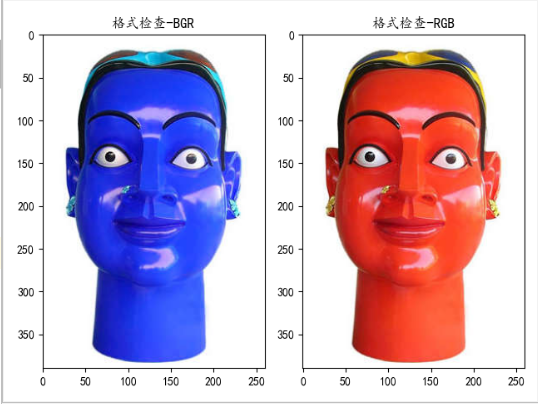

下面方法会看到两张在一起对比的图片：这是单独使用matplotlib显示查看转换的效果：
matplotlib是显示RGB图片的，由于测试图片是红色的，因此若结果显示蓝色，则证明图片是BGR格式的，反之若和原图一样则是RGB个格式

# image 类型必须为<class 'numpy.ndarray'>，plt才可以显示
def plt_show(self,image):plt.subplot(121)plt.title('格式检查-BGR')plt.imshow(image)plt.subplot(122)plt.title('格式检查-RGB')plt.imshow(image[:,:,::-1])  # 正常显示plt.show()

1.1 Opencv_to_QPixmap

完整过程：Opencv -> QImage -> QPixmap

• 代码

# 调用  cv2 读取图像 -> QPixmap 让QLabel显示
self.cvread_labelshow(pic_show_label=self.label,path=path)# cv2 读取图像 -> QPixmap 让QLabel显示
def Opencv_to_QPixmap(self,pic_show_label,path):print('-----cvread_labelshow-----')# 图片路径img_path = path# 通过cv读取图片  BGR格式img = cv2.imread(img_path)print('cv2 : ',type(img))# cv2 :  <class 'numpy.ndarray'>plt.subplot(121)plt.title('BGR-格式')plt.imshow(img)  # img本来是BGR格式，通过img[:,:,::-1]转为RGB格式# 通道转化  BGR->RGBRGBImg = cv2.cvtColor(img, cv2.COLOR_BGR2RGB)plt.subplot(122)plt.title('RGB-格式')plt.imshow(RGBImg)  # matplotlib只能显示RGB图像plt.show() # 将图片转化成Qt可读格式   QImageqimage = QImage(RGBImg, RGBImg.shape[1], RGBImg.shape[0], QImage.Format_RGB888)print('qimage type:', type(qimage))piximage = QPixmap(qimage)print('piximage type:', type(piximage))# 显示图片pic_show_label.setPixmap(piximage)pic_show_label.setScaledContents(True)print('pic_show_label mess:',pic_show_label.width(), pic_show_label.height())print('piximage mess:',piximage.width(),piximage.height())

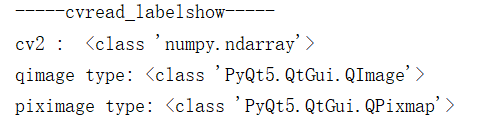

• 测试结果

1.

2.

3.

• 结论

• matplotlib只能显示numpy.adarry类型，且显示RGB格式
• 自适应并没有改变图像的实际大小

1.2 QImage_to_QPixmap

• 代码

self.QImage_to_QPixmap(photo)# 让读取的图像自适应QLabel  QImage -> QPixmap
def QImage_to_QPixmap(self,photo):print('-----Adjust_Img_Size-----')width = self.label.width()height = self.label.height()print('photo size:',type(photo),photo.width(),photo.height())size = QSize(width, height)# Qt.IgnoreAspectRatio、Qt.KeepAspectRatio、# https://www.cnblogs.com/qixianyu/p/6891054.htmlpixphoto = QPixmap.fromImage(photo.scaled(size, Qt.KeepAspectRatio,Qt.SmoothTransformation)) # QImage -> QPixmap  IgnoreAspectRatio:忽略纵横比self.label.setPixmap(pixphoto)self.label.setScaledContents(True)  # 图像自适应窗口大小print('pixphoto type:', type(pixphoto), width,height)

• 测试结果

1.

将代码

• pixphoto = QPixmap.fromImage(photo.scaled(size, Qt.KeepAspectRatio,Qt.SmoothTransformation))

改为

• pixphoto = QPixmap(photo)

QPixmap形状改变

2.

1.3 QPixmap_to_Opencv

• 代码

pixphoto = QPixmap(path)
# 调用 Pixmap_to_Opencv
pixarr = self.Pixmap_to_Opencv(pixphoto)
plt.imshow(pixarr)
plt.show()
print('pixarr : ', type(pixarr))  # 看测试结果1# QPixmap 转为 CV2
def Pixmap_to_Opencv(self,qtpixmap):print('-----QPixmap_to_Opencv-----')print('qtpixmap type:',type(qtpixmap))qimg = qtpixmap.toImage()  # QPixmap-->QImageprint('qimg type:', type(qimg))temp_shape = (qimg.height(), qimg.bytesPerLine() * 8 // qimg.depth())temp_shape += (4,)ptr = qimg.bits()ptr.setsize(qimg.byteCount())result = np.array(ptr, dtype=np.uint8).reshape(temp_shape)result = result[..., :3]# cv2.imwrite('./result.jpg',result) # 保存的话会显示RGB格式return result

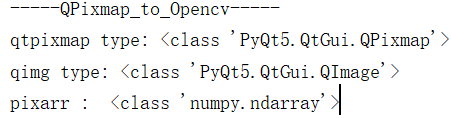

• 测试结果

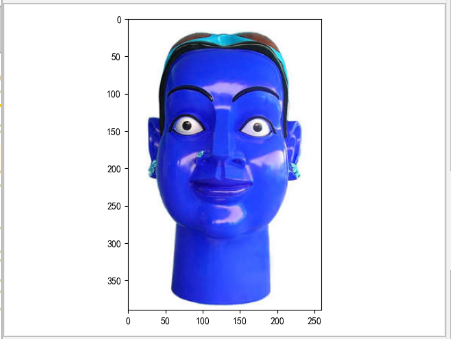

1.

2.

3. 仔细审阅代码你会发现有这一行代码：
   cv2.imwrite('./result.jpg',result)
   由测试结果1可知调用Pixmap_to_Opencv方法后图像是BGR格式，那保存该图像也会是BGR格式吗？
   答：不是 （这行代码就是用来测试效果的）

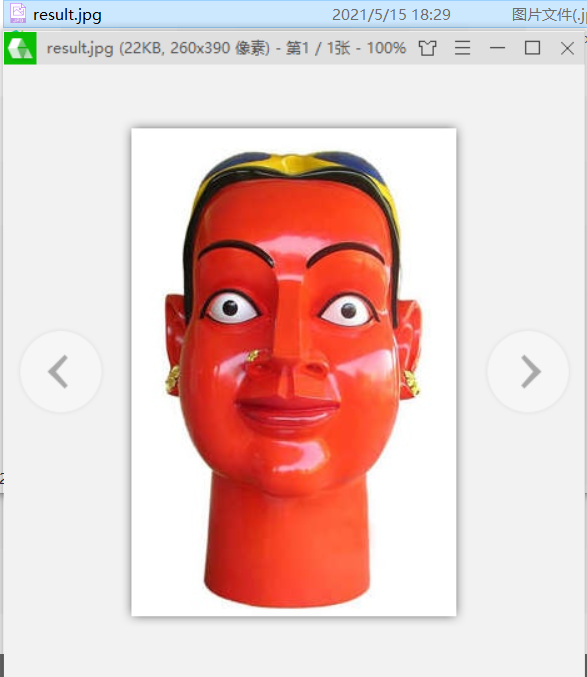

   保存的图像居然是彩色的（若是BGR格式，图像应该为蓝色），因此我们推断使用opencv进行图像保存到时候应该存在格式准换（有兴趣的可以去查看源码，在此不做赘述）



4. 修改调用代码
   pixphoto = QPixmap(path) ① pixarr = self.Pixmap_to_Opencv(pixphoto)② print('pixarr : ', type(pixarr)) ③
   改为
   pixphoto = QPixmap(path)① pixarr = self.Pixmap_to_Opencv(pixphoto)② print('pixarr : ', type(pixarr))③ self.plt_show(pixarr)④

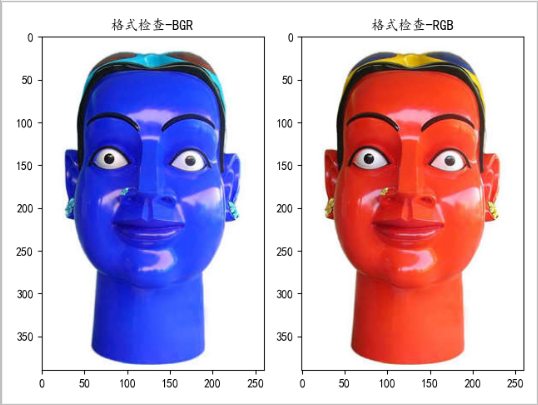

   查看matlibplot显示的效果：



1.4 QImage_to_Opencv

• 代码

# 调用 QImage_to_Opencv
Imagearr = self.QImage_to_Opencv(photo)
print('Imagearr : ', type(Imagearr))
self.plt_show(Imagearr)# QImage 转为 Opencv
def QImage_to_Opencv(self,qimg):print('-----QImage_to_Opencv-----')tmp = qimg# 使用numpy创建空的图象cv_image = np.zeros((tmp.height(), tmp.width(), 3), dtype=np.uint8)print('begin cv_image type:',type(cv_image))for row in range(0, tmp.height()):for col in range(0, tmp.width()):r = qRed(tmp.pixel(col, row))g = qGreen(tmp.pixel(col, row))b = qBlue(tmp.pixel(col, row))# cv_image[row, col, 0] = r# cv_image[row, col, 1] = g# cv_image[row, col, 2] = bcv_image[row, col, 0] = bcv_image[row, col, 1] = gcv_image[row, col, 2] = rprint('end cv_image type:', type(cv_image))cv2.imwrite('./QImage_to_Opencv.jpg',cv_image)return cv_image

• 测试结果

1.
2.

1.5 Opencv_to_QImage

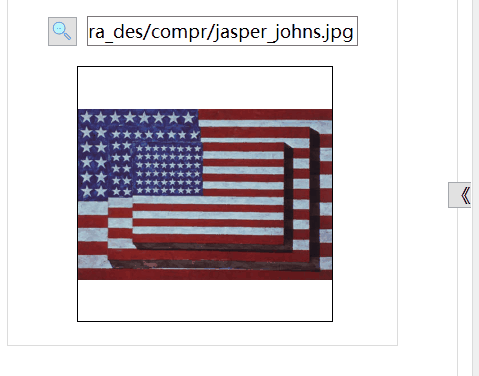

需求：在进行图像旋转90°的情况下发生了失真情况，如下：

分析：
图像旋转的整个过程是 QPixmap -> Qpencv -> QPixmap，我分别在QPixmap -> Qpencv ①和Qpencv -> QPixmap②两个过程中进行测试，发现过程②是问题所在原因，因此我将整个过程改为：
QPixmap -> Qpencv -> QImage -> QPixmap

• 代码

# 调用 QPixmap_to_Opencv
pixphoto = QPixmap(path)
pixarr = self.QPixmap_to_Opencv(pixphoto)print('pixarr : ', type(pixarr))
img_rotate = np.rot90(pixarr, 1)print('img_rotate : ', type(img_rotate))
plt.imshow(img_rotate[:, :, ::-1])
plt.show()# 调用 Opencv_to_QImage
QtImg = self.Opencv_to_QImage(img_rotate)
self.QImage_to_QPixmap(QtImg,self.label_2) # 这是QImage_to_QPixmap 的修改版def Opencv_to_QImage(self,img):# 将图片转成BGRA模式;img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2BGRA)QtImg = QImage(img_rgb.data, img_rgb.shape[1], img_rgb.shape[0],QImage.Format_RGB32)# # 显示图片到label中;# self.labImage.resize(QSize(img_rgb.shape[1],img_rgb.shape[0]))# self.labImage.setPixmap(QPixmap.fromImage(QtImg))return QtImg

• 测试结果


完整源码见 2.1 案例1-图像旋转

---

二、实战案例

2.1 案例1-图像旋转

• test_resize.ui文件

• 图像旋转源码

import sys
import cv2
from PyQt5.QtCore import *
from PyQt5.QtGui import *
from PyQt5.QtWidgets import *import numpy as np
import matplotlib.pyplot as plt
from PyQt5.uic import loadUiclass QLabel_resize(QMainWindow):def __init__(self):super().__init__()self.setupUi()self.resize_QLabel()def setupUi(self):loadUi('./test_resize.ui', self)plt.rcParams['font.sans-serif'] = ['KaiTi']def resize_QLabel(self):print('-----resize_QLabel-----')path = r'F:\python\gradu_design\gra_des\compr\jasper_johns.jpg'photo = QImage(path)print('photo type:', type(photo), photo.width(), photo.height())self.all_iamge_type_conversion(path,photo)def all_iamge_type_conversion(self,path,photo):# QImage_to_QPixmap 先读取图像显示在QLabelself.QImage_to_QPixmap(photo,self.label)  pixphoto = QPixmap(path)pixarr = self.QPixmap_to_Opencv(pixphoto)print('pixarr : ', type(pixarr))img_rotate = np.rot90(pixarr, 1)print('img_rotate : ', type(img_rotate))plt.imshow(img_rotate[:, :, ::-1])plt.show()# 调用 Opencv_to_QImageQtImg = self.Opencv_to_QImage(img_rotate)self.QImage_to_QPixmap(QtImg,self.label_2)# 让读取的图像自适应QLabel  QImage -> QPixmapdef QImage_to_QPixmap(self,photo,label):print('-----Adjust_Img_Size-----')label.setStyleSheet("border:1px solid gray") # 使QLabel带有边框width = self.label.width()height = self.label.height()print('photo size:',type(photo),photo.width(),photo.height())size = QSize(width, height)# Qt.IgnoreAspectRatio、Qt.KeepAspectRatio、# https://www.cnblogs.com/qixianyu/p/6891054.htmlpixphoto = QPixmap.fromImage(photo.scaled(size, Qt.KeepAspectRatio,Qt.SmoothTransformation)) # QImage -> QPixmap  IgnoreAspectRatio:忽略纵横比# pixphoto = QPixmap(photo)label.setPixmap(pixphoto)# QPixmap 转为 Opencv   def QPixmap_to_Opencv(self,qtpixmap):print('-----QPixmap_to_Opencv-----')print('qtpixmap type:',type(qtpixmap))qimg = qtpixmap.toImage()  # QPixmap-->QImagetemp_shape = (qimg.height(), qimg.bytesPerLine() * 8 // qimg.depth())temp_shape += (4,)ptr = qimg.bits()ptr.setsize(qimg.byteCount())result = np.array(ptr, dtype=np.uint8).reshape(temp_shape)result = result[..., :3]return resultdef Opencv_to_QImage(self,img):# 将图片转成BGRA模式;img_rgb = cv2.cvtColor(img, cv2.COLOR_BGR2BGRA)QtImg = QImage(img_rgb.data, img_rgb.shape[1], img_rgb.shape[0],QImage.Format_RGB32)return QtImgdef main():app = QApplication(sys.argv)window = QLabel_resize()window.show()app.exec_()if __name__ == "__main__":main()

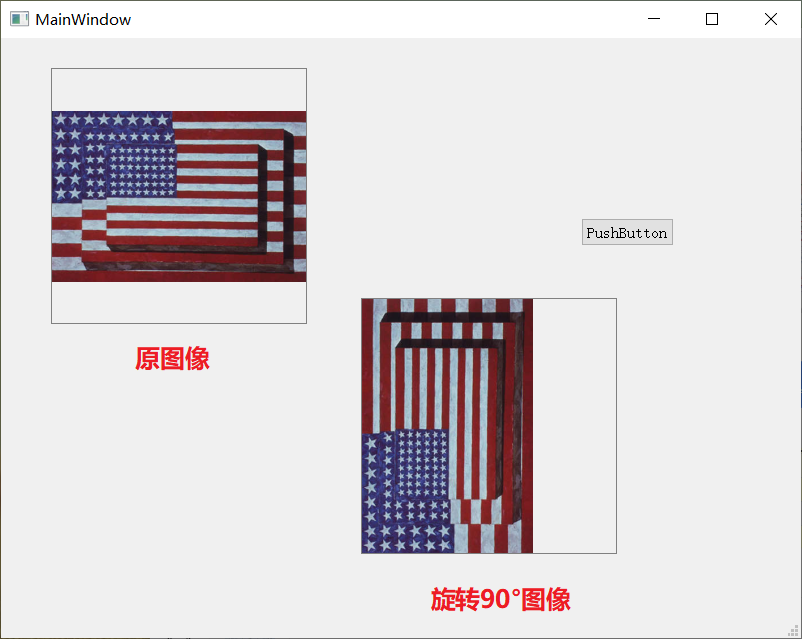

• 测试效果


---

总结

• 参考资源

1. matplotlib面向对象绘图小白终结版
2. 将Python Opencv图片对象转成PyQt4中的QImage对象 ⭐
3. python pyqt5图片（QPixmap）和opencv图片数据结构相互转换 ⭐
4. PyQt5番外篇（1）：PyQt5与Opencv的小小融合
