本文主要结合C#编写应用程序方便强大和MATLAB在工业科学界的广泛应用，结合两者的优点，利用C#编写的windows桌面应用程序作为UI交互接收用户配置，并根据用户在前端应用界面的操作自动控制MATLAB运行，并将MATLAB计算的结果返回桌面应用程序进行显示。
1 C#介绍和学习
C#对于windows系统的桌面应用程序编写非常方便，visual studio已经提供了非常人性化的设计界面和交互。上手速度快，学习成本很低。MATLAB是数值计算、系统仿真与控制等广泛应用。然而MATLAB提供的设计本身GUI功能较少，而且控件很简单，全都基于回调的形式来进行UI交互的，对于简单的MATLAB程序，可以直接用MATLAB提供的GUI进行设计。
C#学习可以参考书籍：
- C#开发实战1200例
- C#入门经典第六版
- 明日科技C#开发入门及项目实战
C#可以开发桌面应用程序，Web，移动端APP、平板电脑等一些列微软应用。C#是一种面向对象的编程语言，对于学过C语言的基础，变量定义、If、For、while语法完全相同，对于学过面向过程Python或Java语言的基础，类的定义基本相似，而且有大量的系统类库可以进行调用，学习成本很低。
C#主要用于windows开发的应用程序分为以下三种：
| 类型 | 特点 | 优点 | 缺点 |
|---|---|---|---|
| Console | 自动化 | 跨平台、自动化、速度快 | 命令行方式、没有UI交互 |
| WinForm | windows原生UI | 上手快、文档多使用广泛 | CPU-bound、hard to scale |
| WPF | 丰富的UI设计 | 程序与界面设计完全独立 | 需要编写XAML、配置过多 |
其中CPU-bound指的是仅能利用CPU，而不能利用GPU用于显示和计算。Hard to scale指的是难以适应多种尺寸大小和分辨率的屏幕，缩放容易失真或者出现问题。
2 MATLAB介绍
想必点这个博客的同学已经不需要MATLAB介绍了吧，当然需要说明的一点：MATLAB可以通过m语言实现自动化控制SImulink运行、自动化建模等各种使用方法。而C#能够控制MATLAB运行command的各种命令、函数、脚本等等，因此原则上 C#可以控制MATLAB完成其所有功能。
3 C#应用程序与MATLAB混合编程方式
主要有以下两种方式实现C#对MATLAB的调用，其中第一种方式为C#函数调用由MATLAB中内建或者用户定义函数编译的动态链接库（dll）。如下图所示，即自定义的函数通过编译器得到dll文件，然后C#调用dll文件实现函数的调用。
如上图所示，该种方式不依靠MATLAB即可单独运行，然而仅能够调用部分MATLAB函数，例如无法完成Simulink仿真，功能受到限制。
第二种方式为C#函数利用COM自动控制接口直接控制MATLAB工作空间内的变量、运行命令或者函数，并且取出MATLAB返回运算结果，如下图所示。
C#应用程序直接控制MATLAB运行，理论上能够实现MATLAB的所有功能，然而第一次需要启动MATLAB Server（相当于打开一次MATLAB），耗时长。
COM是Component Object Module的简称，它是一种通用的对象接口，任何语言只要按照这种接口标准，就可以实现调用它。MATLAB把其下的关键运行程序做成COM组件，供其他语言调用。C#、C++、VB、Excel等可以基于COM可实现自动化调用MATLAB，控制MATLAB运行。

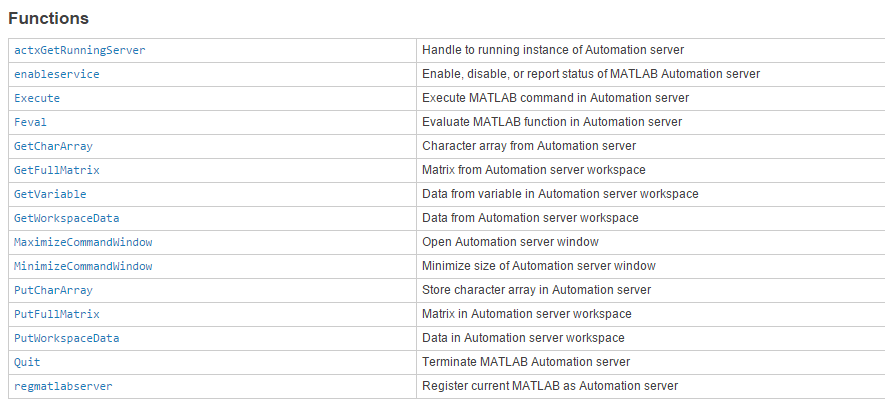

MATLAB提供了很多基于COM的调用函数，可以完成很多MATLAB的基本常规运行命令。下图展示的是MATLAB作为服务器可以用到的COM接口函数。
在MATLAB帮助文档中可以看到：Call COM Objects；MATLAB API for Other Languages；MATLAB API for COM Automation Server
在上图中可以看出，其中Execute是最主要的函数，用于执行MATLAB command，根据执行函数或者命令行 ，利用脚本自动化控制Simulink的建模与运行等任务。同时COM自动化广泛应用于windows软件中，例如C#应用程序自动化控制word、excel等软件，实现文档的自动化读、写、改。
// 启动MATLAB并运行runTest()函数MLApp.MLApp matlab = null;Type matlabAppType = System.Type.GetTypeFromProgID("Matlab.Desktop.Application");matlab = System.Activator.CreateInstance(matlabAppType) as MLApp.MLApp;string path_project = Directory.GetCurrentDirectory(); //工程文件的路径，如bin下面的debugstring path_matlab = "cd('" + path_project + "')"; //自定义matlab工作路径 这里我注释调用 matlab.Execute(path_matlab);matlab.Execute("clear all");matlab.Execute("close all");string command;command = @"runTest()";matlab.Execute(command);
（注意runTest是一个自定义函数，并放置在项目的debug文件夹下，MATLAB才能找到该文件）
可以将runTest换成MATLAB的任何命令语句，例如 a = 1,这样在MATLAB变量空间里就会得到变量a，其大小为1
具体关于COM接口可参考MATLAB帮助文档：MATLAB COM Automation Server Interface（直接在MATLAB的help中搜索这个短语就能找到帮助），另外还能控制启动MATLAB的版本，启动方式，启动类型等。（看帮助文档）。这里经常用到的一个配置是：启动命令窗还是整个MATLAB，即通过控制GetTypeFromProgID方法传入的字符串参数对应以下两种选择：
- Matlab.Application：打开MATLAB 命令窗口
- Matlab.Desktop.Application ：打开整个桌面应用MATLAB窗口
出自MATLAB C# Book书中的一段话，概括了C#与MATLAB交互的主要方式：
- C# functions call MATLAB built-in functions in the mathematical library created from MATLAB M-files to solve the mathematical problems.
- C# functions call the MATLAB Workspace to perform particular tasks then transfer results from the MATLAB Workspace to C# functions
- C# functions use COM that is created from MATLAB M-files by using MATLAB COM Builder.
4 XML传递参数
由于仿真需要很多用户配置参数和仿真配置参数，因此对于C#与MATLAB进行用户配置而言，不能靠MATLAB提供的COM来取或者读参数，而需要利用XML文件来传递参数。eXtensible Markup Language，可扩展标记语言，是一种标记语言。 通常，XML被用于信息的记录和传递，不同语言针对XML文件都有统一的解析函数，可以用于不同平台或者不同语言之间的信息的交互。 XML经常被用于充当配置文件。
我们可以通过C#程序改写原有的XML文件。然后控制MATLAB解析该XML文件，以达到传递参数的目的。下图为XML文件的展示，可以看出XML是通过节点和子节点的结构。、
XML概念：可扩展标记语言（英语：Extensible Markup Language，简称：XML），是一种标记语言。标记指计算机所能理解的信息符号，通过此种标记，计算机之间可以处理包含各种信息的文章等。如何定义这些标记，既可以选择国际通用的标记语言，比如HTML，也可以使用像XML这样由相关人士自由决定的标记语言，这就是语言的可扩展性。XML是从标准通用标记语言（SGML）中简化修改出来的。主要包括以下部分
1、文档声明
2、元素=标签
3、属性
4、注释
5、CDATA区、特殊字符<！[CDATA[不想解析的内容]]>
特点便捷性：不同的语言C#和Java、不同的平台win和linux之间，进行数据传递
标记语言，不是编程语言

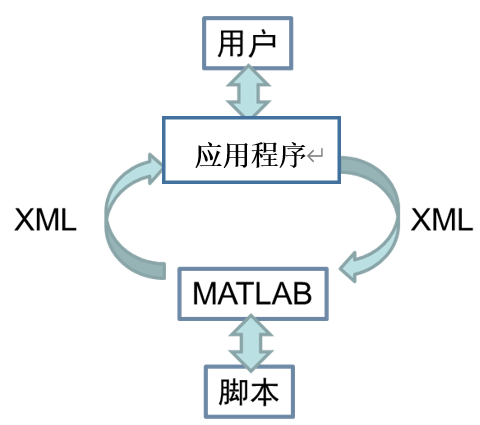

如上图所示，XML根据节点和节点内包含是信息属性等方式，对不同的参数和配置进行保存。当保存完成后，C#和MATLAB都需要读和写XML文件的功能。才能完成C#与MATLAB的信息交互过程。如下图所示。
5 交互实验小例子
根据上述的基于COM的控制方式和基于XML文件的信息交互方式，在桌面应用程序中输入两个数值型参数，并调用MATLAB程序完成相关的计算。
软件界面如上图所示，用户输入参数然后通过输入按钮生成XML文件，点击MATLAB执行会控制MATLAB读取该文件并读取信息，然后根据信息自动调用不同的函数来实现功能，最后将运算结果保存为XML文件。当用户点击取回时，程序读取MATLAB生成的XML文件并显示到返回结果。

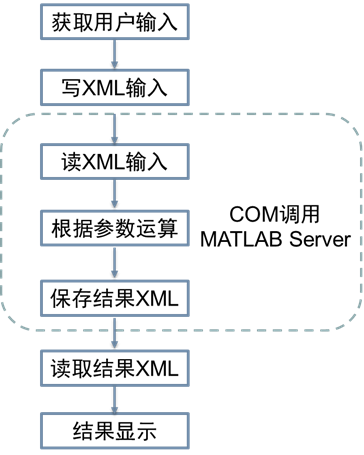

软件运行流程
具体的运行流程如上图所示，主要是通过用户操作用户界面来完成的。
1、在参数1和参数2对话框输入两个参数，然后在函数选择下拉框选择对应的计算方式，有add和mul两个函数选择项；
2、通过点击MATLAB输入按键生成XML输入文件，然后点击MATLAB执行按键用以自动化控制MATLAB执行编写的函数
3、该函数读取了XML文件并解析出用户的输入，然后得到运算结果，并写入XML结果文件
4、C#读取XML结果文件并展示
下图分别展示了C#传递给MATLAB的XML文件和MATLAB保存的结果XML文件。
MATLAB 所用到的m文件如下所示：
mulTest.m：用以完成乘法运算函数，输入为两个参数，输入结果
Xmlread,m：用以完成XML文件的读取操作
Xmlwrite.m：用以完成XML文件的写操作
runTest.m：C#调用MATLAB运行的主函数，根据XML制定的数据规则来解析用户输入，并根据输入计算，得到结果根据数据规则写入XML文件
注意所有函数需要放置在vs项目的debug文件夹下，MATLAB才能找到这些文件
C#程序分别进行读取用户参数输入、利用COM控制MATLAB运行、写XML函数、读XML函数和控制文本框显示。
6 小例子源码地址
这里所用到MATLAB的读xml和写xml函数不是官方的，而是有位老哥在官方的基础上进一步进行封装的，使得在使用时非常的简单和方便。下载该读写xml的工具包如下所示：
XML读写交互工具下载地址
源程序打包下载地址如下：
小例子源程序下载
7 推荐学习资源
C#与MATLAB交互
两本英文书，第一本主要是介绍C#编写应用程序结合嵌入式硬件开发的小案例，第二本是专门针对C#和MATLAB交互的，我感觉不如直接看MATLAB的帮助文档，但是帮助文档对于C#和MATLAB交互都是基于COM实现的，因此文档中介绍的并不是特别详细。
- Integrating C# .Net with Embedded System
- MATLAB C# Book
XML的学习
学习XML的语法和结构的可以去bilibili或者学习网站等，然后学习C#控制XML读写改等操作，同时学习MATLAB对XML读写改的操作。
