python matplotlib画图使用colorbar工具自定义颜色 colorbar（draw colorbar without any mapple/plot）

自定义colorbar可以画出任何自己想要的colorbar，自由自在、不受约束，不依赖于任何已有的图(plot/mappable)。这里使用的是mpl.colorbar.ColorbarBase类，而colorbar类必须依赖于已有的图。

参数可以参考下面的描述->matplotlib:

class matplotlib.colorbar.ColorbarBase(ax, cmap=None, norm=None, alpha=None, values=None, boundaries=None, orientation=‘vertical', ticklocation=‘auto', extend=‘neither', spacing=‘uniform', ticks=None, format=None, drawedges=False, filled=True, extendfrac=None, extendrect=False, label='')[source]

参数简单描述

• ax :可用于设置colorbar的位置、长、宽
• norm :用于规范化–设置颜色条最大最小值
• cmap：颜色（可参考本篇博文的最后部分——推荐色带与自定义色带）
• boundaries：要想使用extend，在norm之外，必须要有两个额外的boundaries
• orientation：colorbar方向，躺平or垂直
• extend：延伸方向(在norm之外colorbar可延伸)
• ticks：自定义各段的tick（记号）给一个例子，首先定义一下横纵坐标的名称，以及df_int：

给一个例子，首先定义一下横纵坐标的名称，以及df_int：

1 2 3 4 5

labels_int = ['A', 'B', 'C', 'D'] variables_int = ['A', 'B', 'C', 'D'] # x_normed_int 可以是一个4*4的数组，经过归一化的 df_int = pd.DataFrame(, columns=variables_int, index=labels_int)

接下来就是画图了：

1 2 3 4 5 6 7 8 9 10 11 12

fig = plt.figure()   ax = fig.add_subplot(111)   cax = ax.matshow(df, interpolation='nearest', cmap='GnBu')   fig.colorbar(cax)   tick_spacing = 1   ax.xaxis.set_major_locator(ticker.MultipleLocator(tick_spacing))   ax.yaxis.set_major_locator(ticker.MultipleLocator(tick_spacing))   ax.set_xticklabels([''] + list(df.columns))   ax.set_yticklabels([''] + list(df.index))   plt.show()

其中：

1	cax = ax.matshow(df, interpolation='nearest', cmap='GnBu')

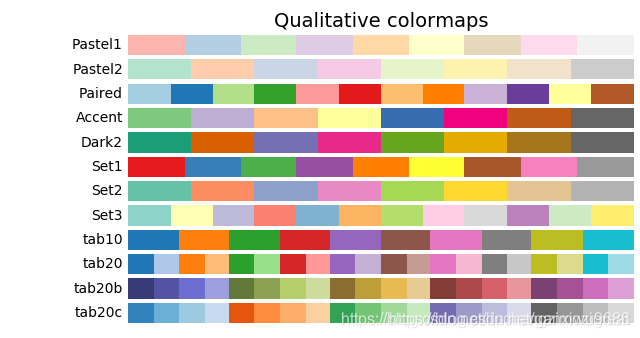

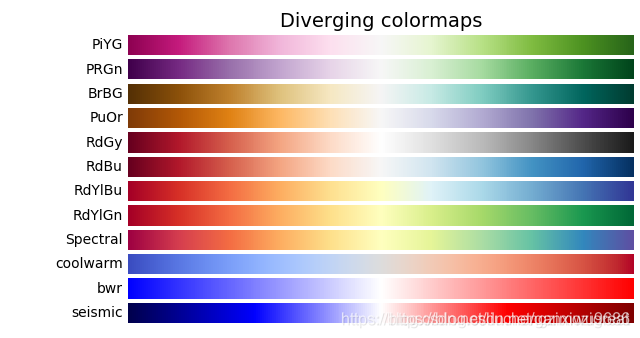

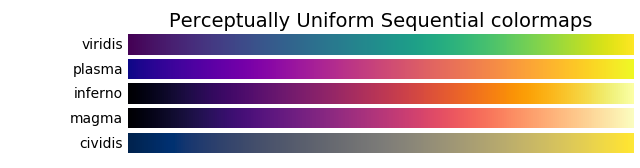

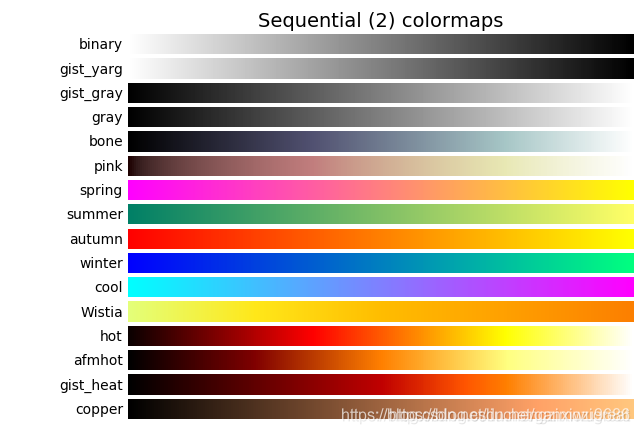

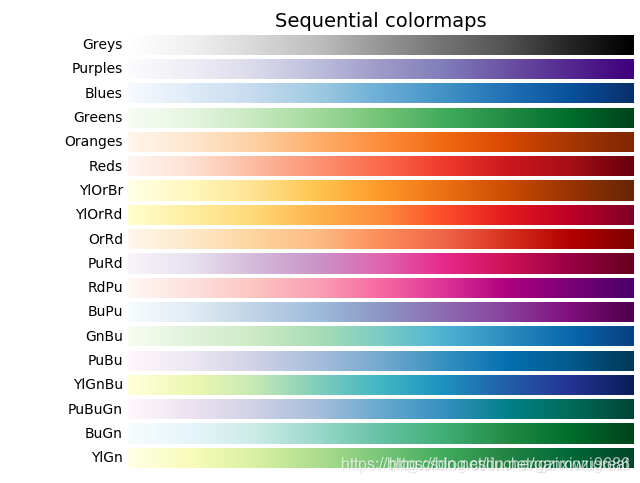

可以通过cmap修改，得到不同的颜色带

最终可以看到结果如下图：
