【51单片机】AS608指纹锁设计

article/2025/8/29 8:57:29

文章目录

  • 一、主要功能
  • 二、硬件资源
    • 1.硬件准备
    • 2.硬件连接
  • 三、软件设计
    • 1.软件结构
    • 2.主要代码
  • 四、实验现象
  • 联系作者

一、主要功能

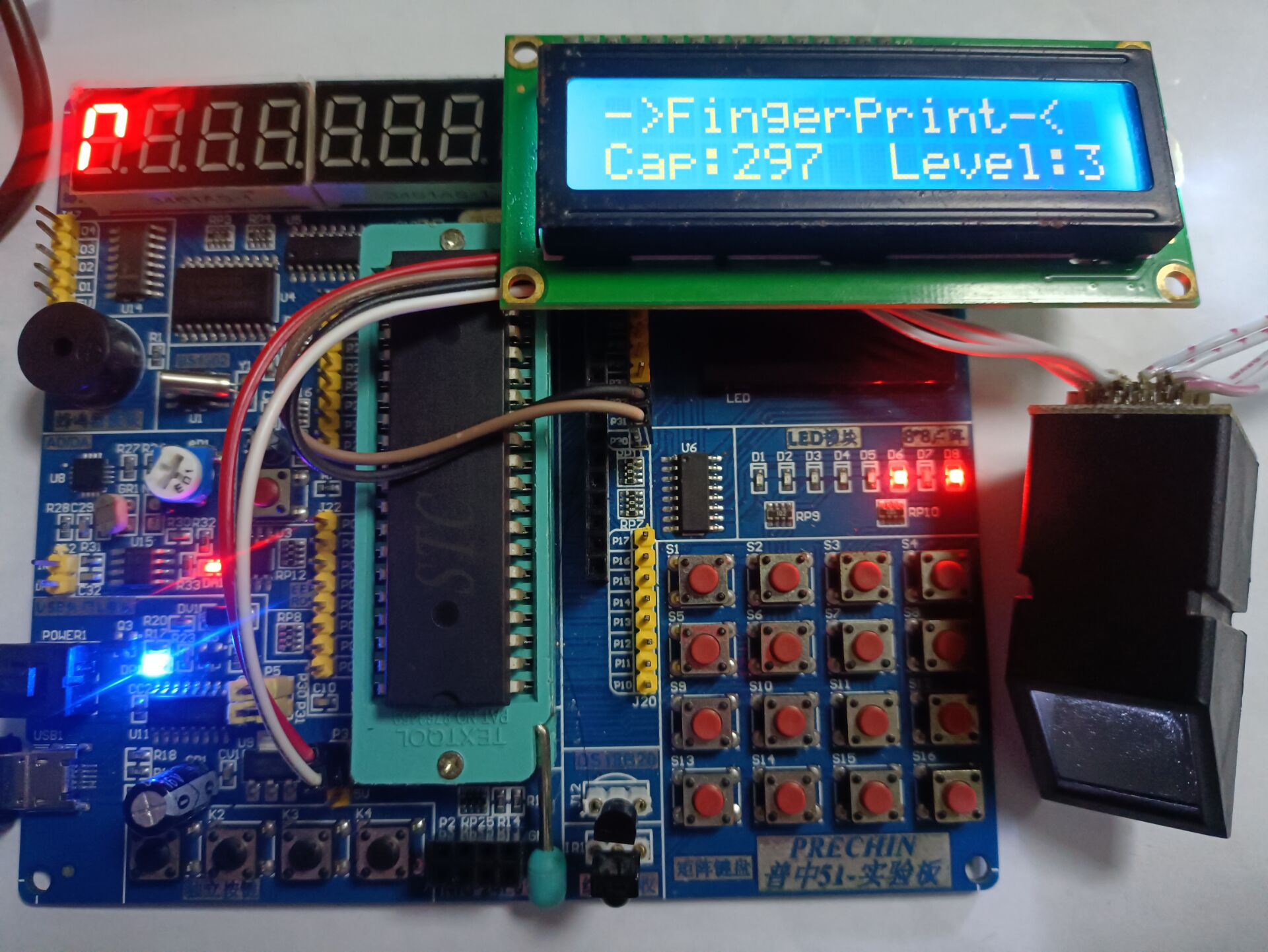

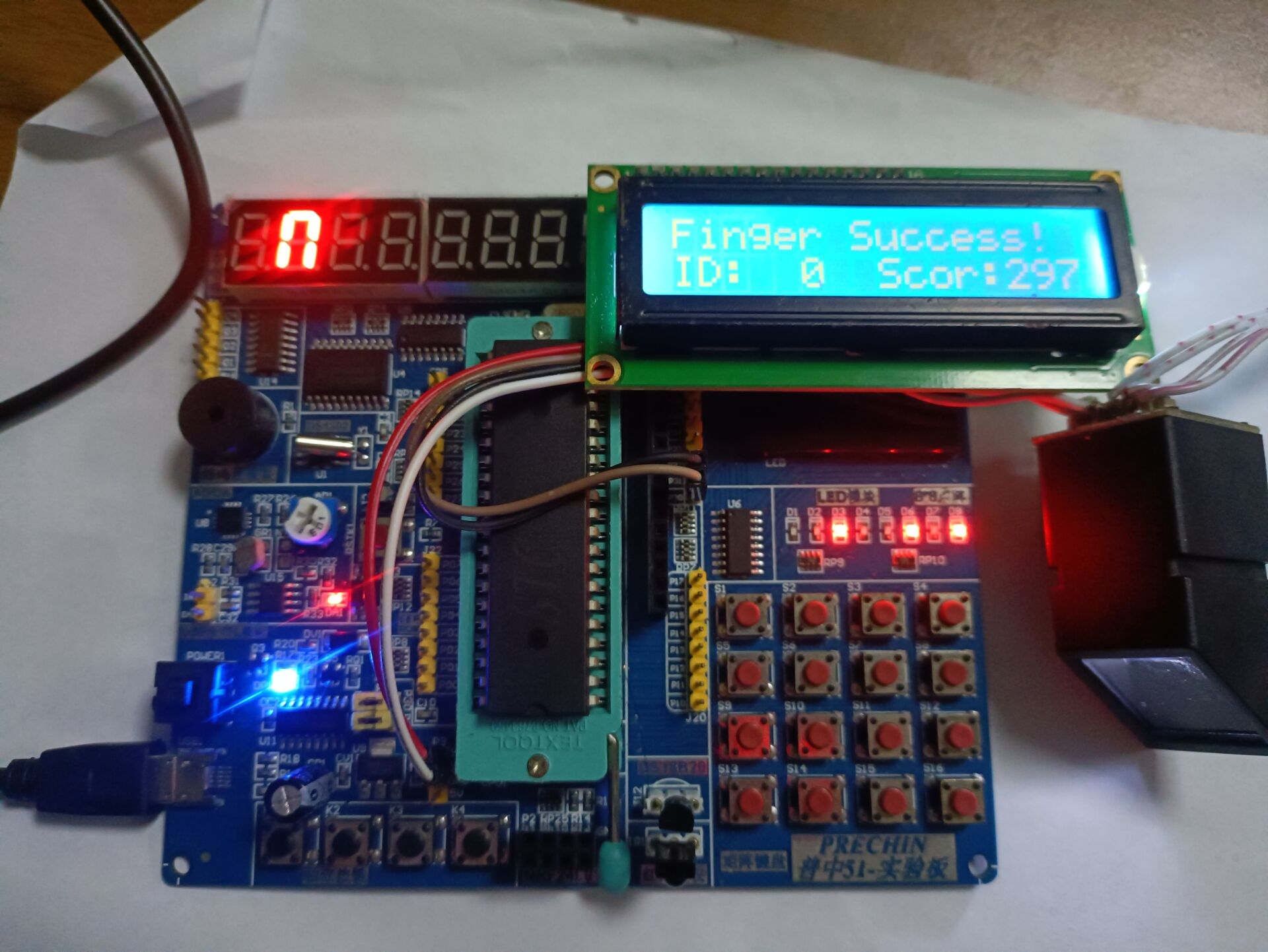

系统运行后，LCD显示指纹锁主界面，显示模块指纹库剩余容量和指纹对比等级数。如果已经添加了指纹的话，直接在主界面中即可进行指纹识别开锁，识别成功后，LCD会显示当前指纹ID，匹配分数，并且蜂鸣器报警提示，开锁指示灯D2点亮开锁成功， 一段时间后再次关锁，且D2指示灯灭，LCD返回主界面显示。如果指纹错误，不进行动作响应。

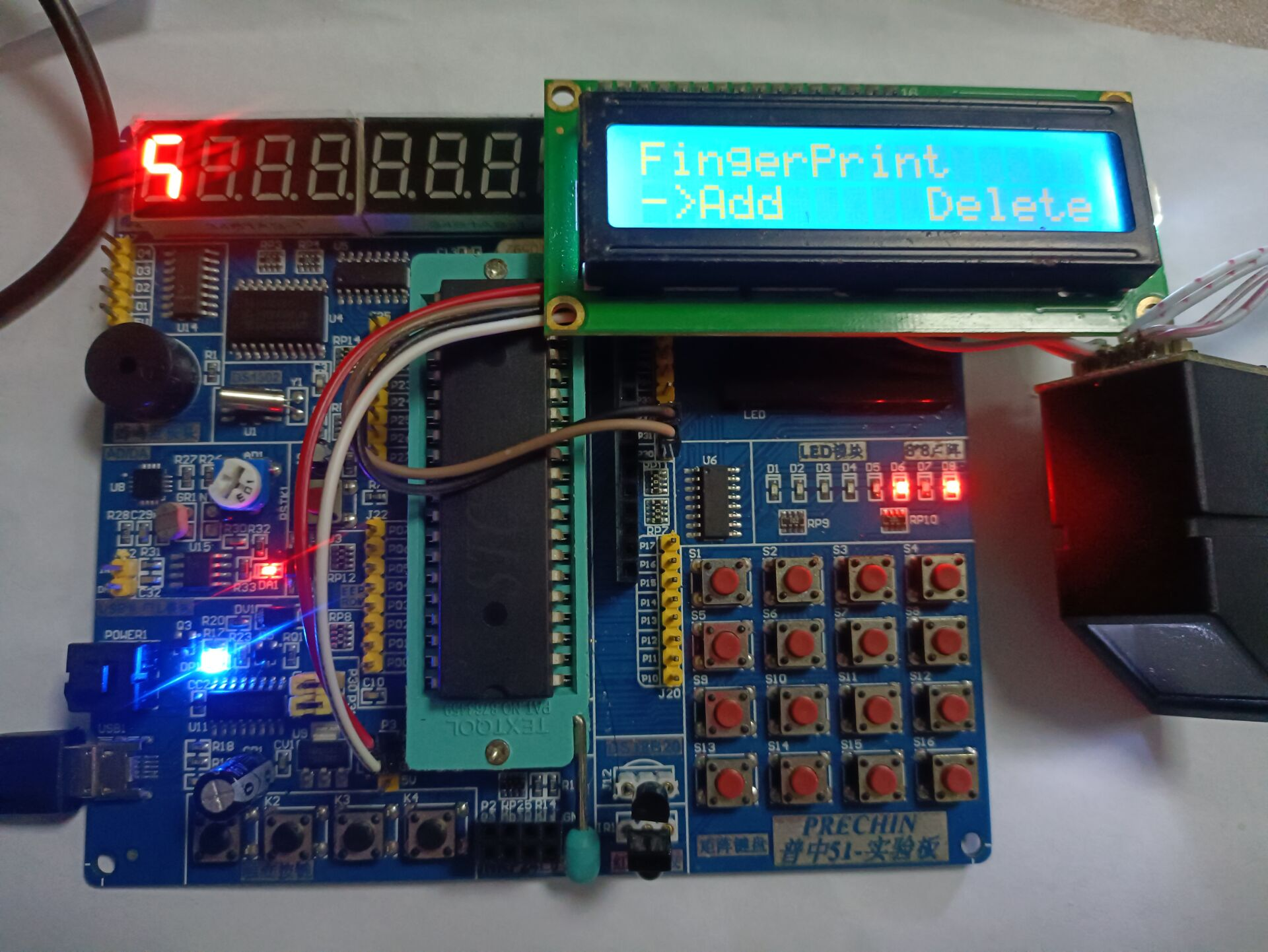

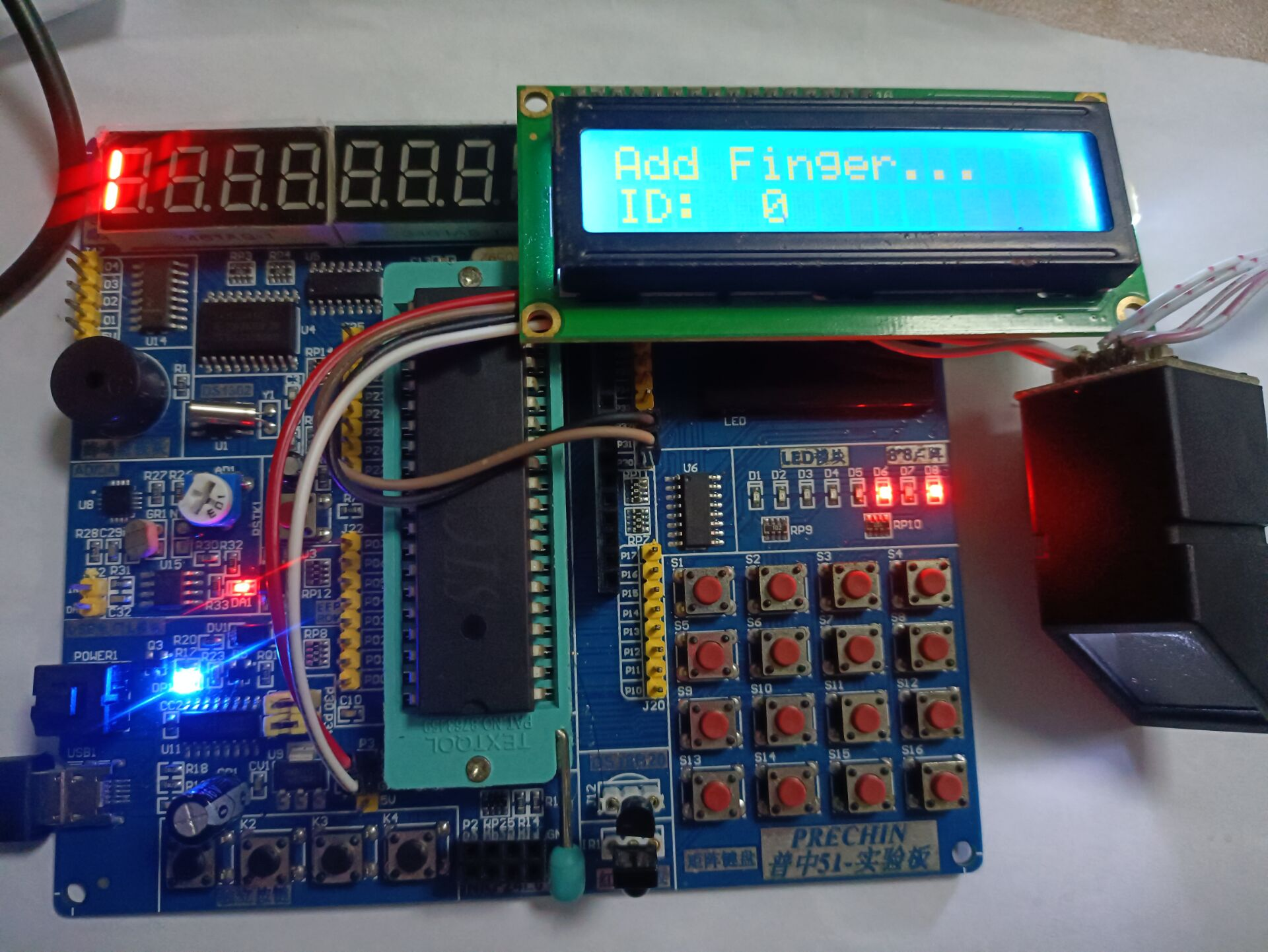

在主界面时，若按下KEY3键进入指纹设置界面。进入指纹设置界面时，可通过KEY3键选择添加指纹或删除指纹模式。当需要添加指纹时，通过KEY3键选择指纹模式，按下KEY4键进入添加指纹界面，初始指纹ID为0（0-299），可通过KEY3键进行累加，选择好ID值后，按下KEY4键进入指纹录入，此时LCD会提示请录入指纹，指纹录入过程中LCD会伴有提示显示，且 蜂鸣器会报警提示，录入2次指纹匹配成功后LCD会显示剩余指纹容量，并返回主界面显示。若要删除指纹，可通过KEY3键选择删除指纹模式，按下KEY4键进入删除指纹界面，可通过KEY3键选择要删除的指纹ID，选择好后，按下KEY4键删除选定指纹，此时LCD会显示删除信息，并返回主界面显示，可重新添加指纹或删除指纹。此时可验证添加的指纹或删除的指纹识别，并且界面上显示的剩余指纹容量值会更新。如果要手动进行开锁，可在主界面时，按下KEY4键开锁，LCD会开锁提示信息，蜂鸣器报警提示，开锁指示灯D2亮，一段时间后再次关锁，且D2指示灯灭，LCD返回主界面显示。

二、硬件资源

1.硬件准备

项目所需要的硬件资源如下：
1、51单片机开发板1个
2、AS608指纹模块1个
3、LCD1602液晶模块1个
4、USB线1条（用于供电和程序下载）
5、杜邦线若干

2.硬件连接

      按键模块-->单片机IOK3-->P32K4-->P33蜂鸣器模块-->单片机IOBEEP-->P25AS608指纹模块-->单片机IOVI-->3.3VTX-->P30RX-->P31GND-->GNDLCD1602液晶-->单片机IORS->P26RW->P25E->P27DB0-DB7-->P00-P07

三、软件设计

1.软件结构

在这里插入图片描述

2.主要代码

#include "app_demo.h"
#include "time.h"
#include "lcd1602.h"
#include "beep.h"
#include "key.h"
#include "uart.h"
#include "as608.h"//控制管脚定义
sbit LED1=P2^0;
sbit LED2=P2^1;//定义全局结构体变量
_finger finger;u16 ValidN=0;//模块内有效指纹个数
xdata SysPara AS608Para;//指纹模块AS608参数extern u16 UART_RX_STA;//定时器0中断函数
void time0() interrupt 1
{static u8 i=0;TH0=0XDC;	//给定时器赋初值，定时10msTL0=0X00;i++;if(i==100)//间隔1S读取温度{i=0;}
}//指示系统错误
void system_error(void)
{while(1){LED1=!LED1;delay_ms(200);}
}//主菜单显示
void main_window_show(void)
{u8 ensure=0;MENU://默认刷指纹模式if(finger.mode==0){lcd1602_clear();while(PS_HandShake(&AS608Addr))//与AS608模块握手{lcd1602_show_string(0,0,"AS608 Error!");delay_ms(500);lcd1602_clear();}lcd1602_show_string(0,0,"->FingerPrint-< ");ensure=PS_ValidTempleteNum(&ValidN);//读库指纹个数if(ensure!=0x00)system_error();ensure=PS_ReadSysPara(&AS608Para);  //读参数if(ensure==0){lcd1602_show_string(0,1,"Cap:");lcd1602_show_nums(4,1,AS608Para.PS_max-ValidN,3,0);lcd1602_show_string(9,1,"Level:");lcd1602_show_nums(15,1,AS608Para.PS_level,1,0);}elsesystem_error();while(1){press_FR();//刷指纹goto MENU;//回到主菜单界面}}
}//设置菜单显示
void setup_window_show(void)
{u8 key=0;u8 mode=0;//指纹设置模式if(finger.mode!=0){lcd1602_clear();lcd1602_show_string(0,0,"FingerPrint");lcd1602_show_string(0,1,"->");lcd1602_show_string(2,1,"Add");lcd1602_show_string(10,1,"Delete");	while(1){key=key_scan(0);if(key==KEY3_PRESS)//选择模式{mode++;lcd1602_show_string((mode-1)*8,1,"  ");//清除上次箭头指向if(mode>=2)mode=0;lcd1602_show_string(mode*8,1,"->");//箭头指向}else if(key==KEY4_PRESS)//确认{finger.mode=mode+1;}//添加指纹if(finger.mode==1){Add_FR();mode=0;finger.mode=0;break;}//删除指纹else if(finger.mode==2){Del_FR();mode=0;finger.mode=0;break;}}}
}//AS608指纹锁
void app_demo(void)
{UART_Init();//波特率9600
//	time0_init();//初始化定时器0,10msUART_RX_STA=0;lcd1602_init();//LCD1602初始化while(1){main_window_show();setup_window_show();			}
}

四、实验现象

B站演示视频：https://space.bilibili.com/444388619
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

联系作者

作者B站链接：https://space.bilibili.com/444388619
可提供手把手教学服务，资料获取请联系作者QQ：3443792007
专注于51单片机、STM32、国产32、DSP、Proteus、ardunio、ESP32、物联网软件开发，PCB设计，视频分享，技术交流。
