Arduino Nano+AS608指纹门禁系统

article/2025/8/29 9:02:50

100元制作宿舍指纹门禁系统

    • 效果图：
    • 硬件清单
    • 各个模块连接
    • 程序流程图
    • 驱动文件以及配置烧录环境
        • 驱动文件
        • 配置编译器
    • 局部源码
    • **演示视频**
    • 更新内容
    • 完整源码下载：

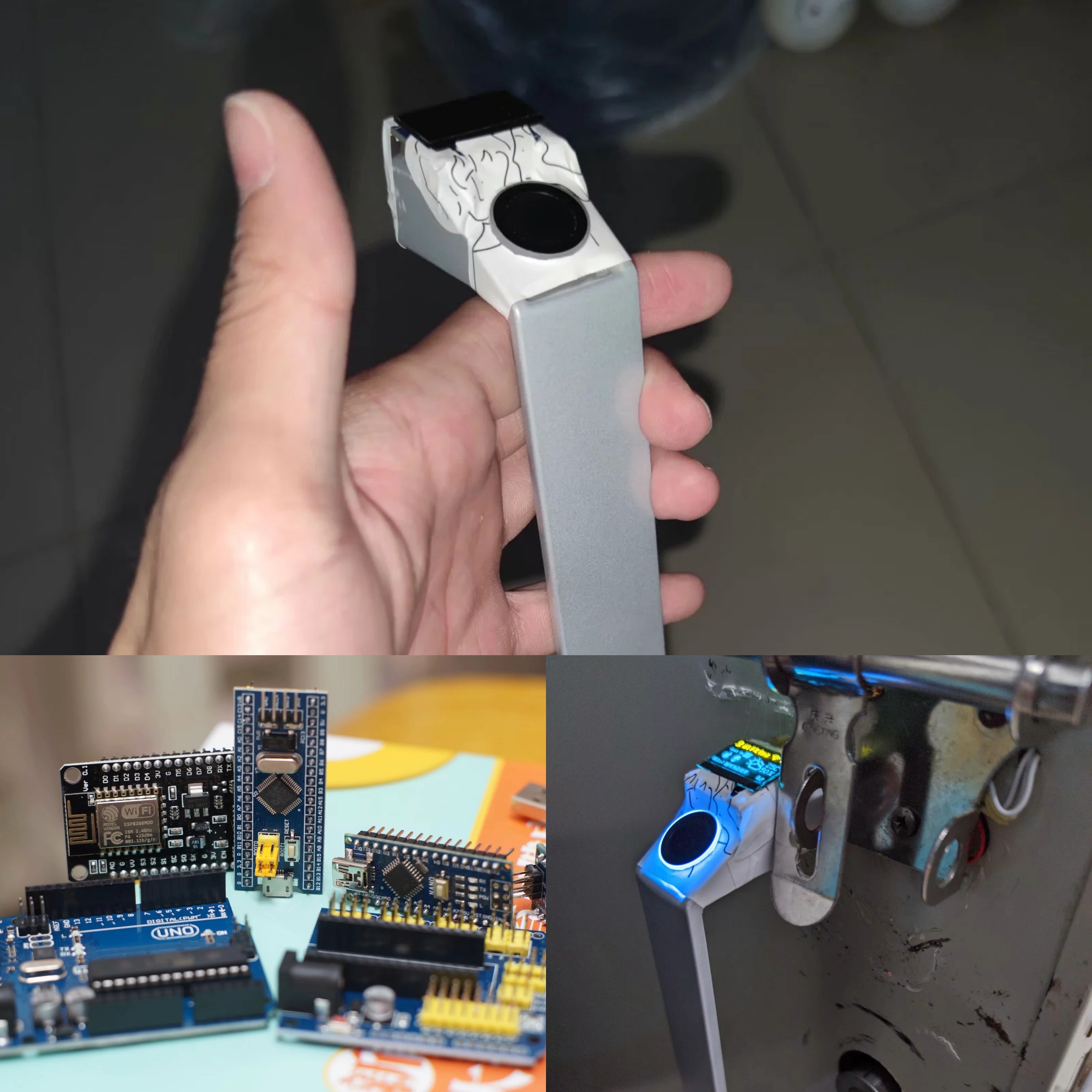

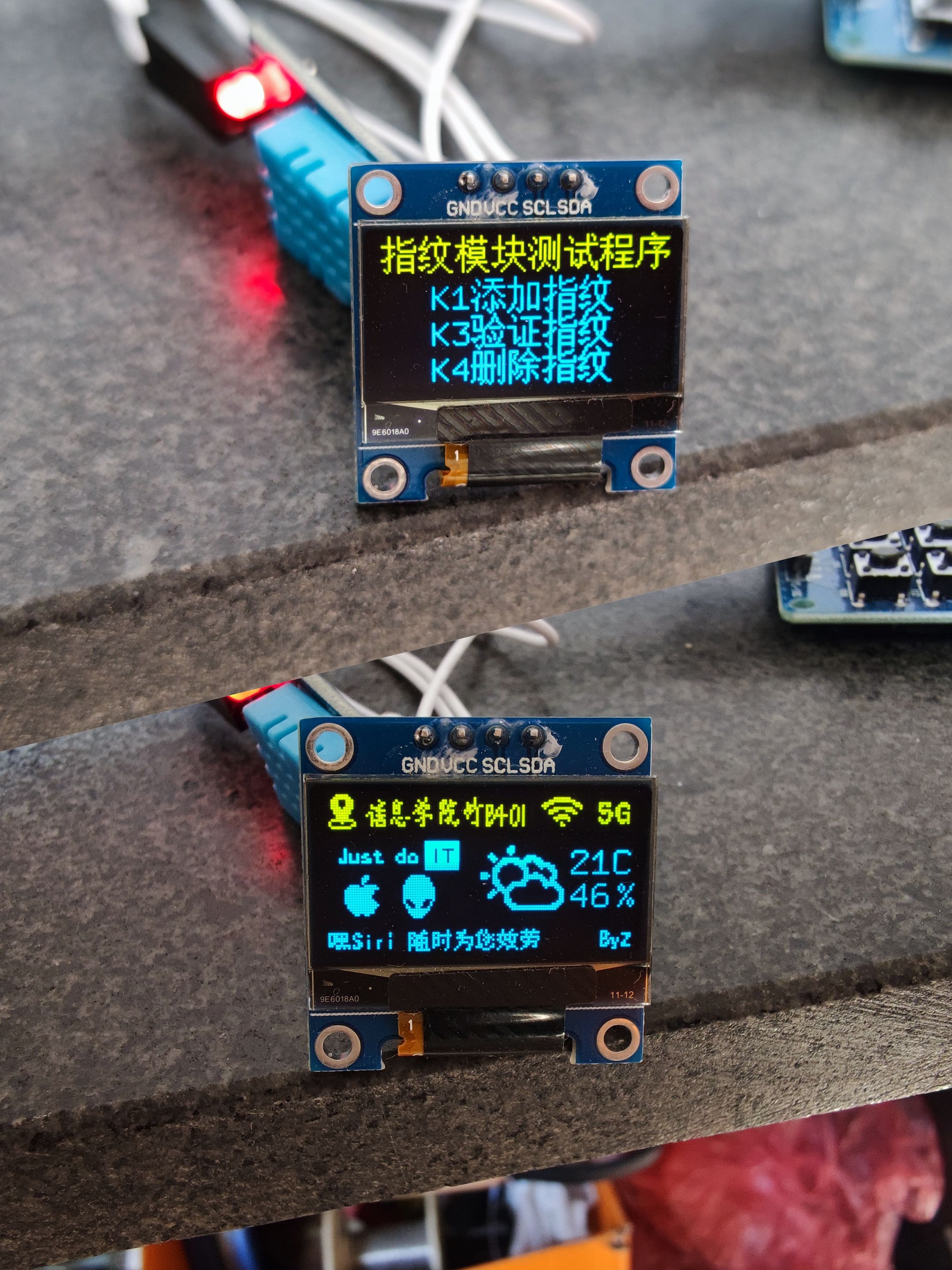

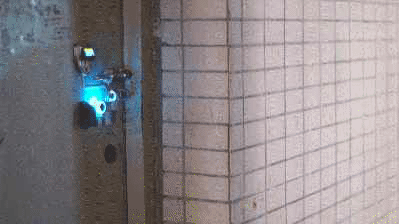

效果图：

效果图
在这里插入图片描述
这里用的是电容式的AS608指纹模块

  • 这里用的是电容式的AS608指纹模块

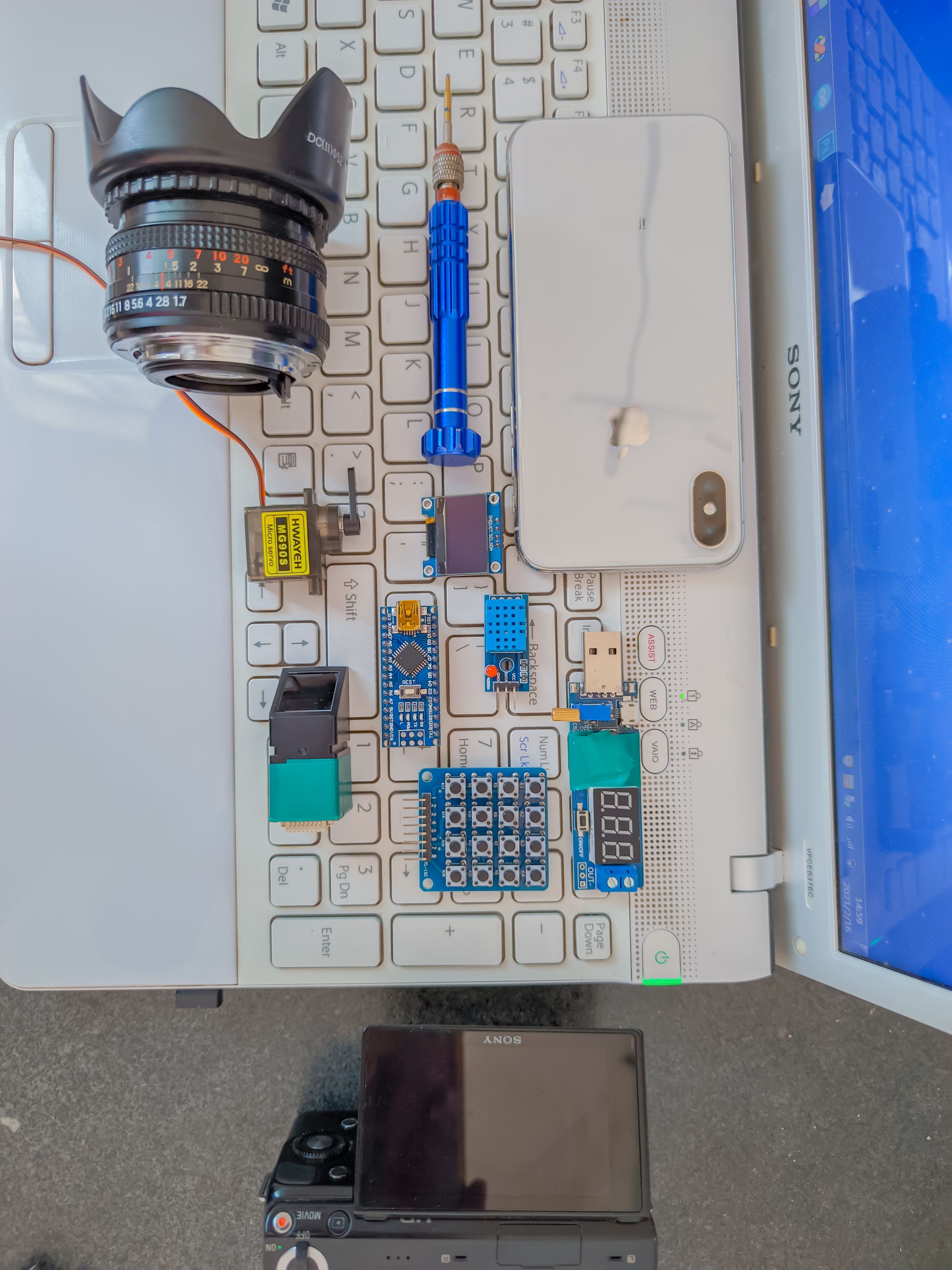

硬件清单

名称用途
Arduino Nano开发板 处理各种数据
ESP8266 WIFI模块用于数据远程传输
AS608指纹模块用于采集指纹
MG90S舵机用于带动门锁
OLED0.96显示系统信息
4x4矩阵按键操作交互
USB电源模块为多级和开发板供电
DHT11温度传感器采集环境温度与湿度

合计100元

各个模块连接

在这里插入图片1述
这里接线图中的是光学式AS608指纹模块 接线方式与电容式版本大同小异

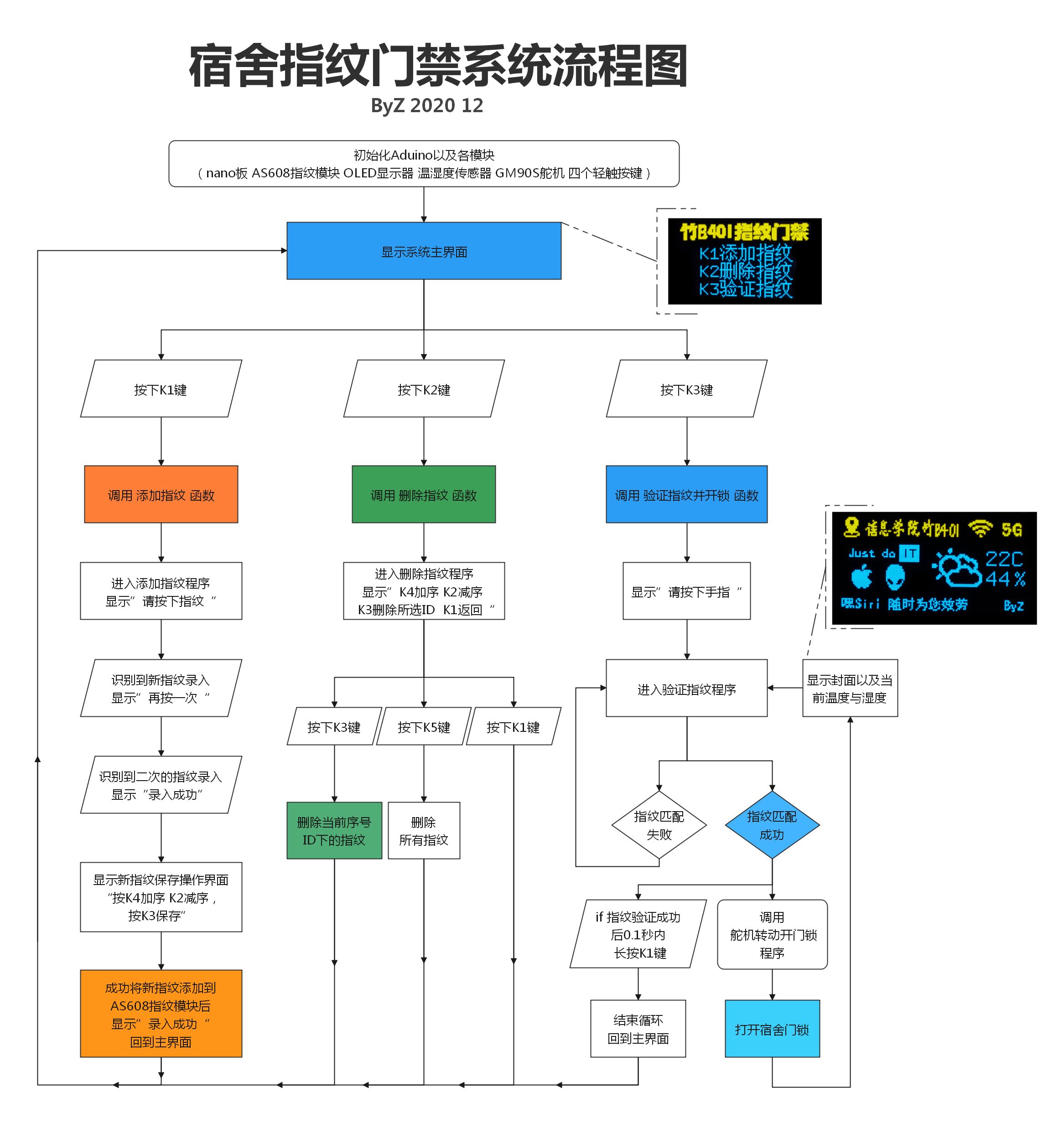

程序流程图

在这里插入图片描述

驱动文件以及配置烧录环境

驱动文件

Arduino CH340驱动
链接：https://pan.baidu.com/s/1Jo0fVYdAcBBleallQAm4wg
提取码：2021

配置编译器

Arduino IDE1.8.15
链接：https://pan.baidu.com/s/1OUqRsGI-ZgVyFzZ3q8QqFg
提取码：2021

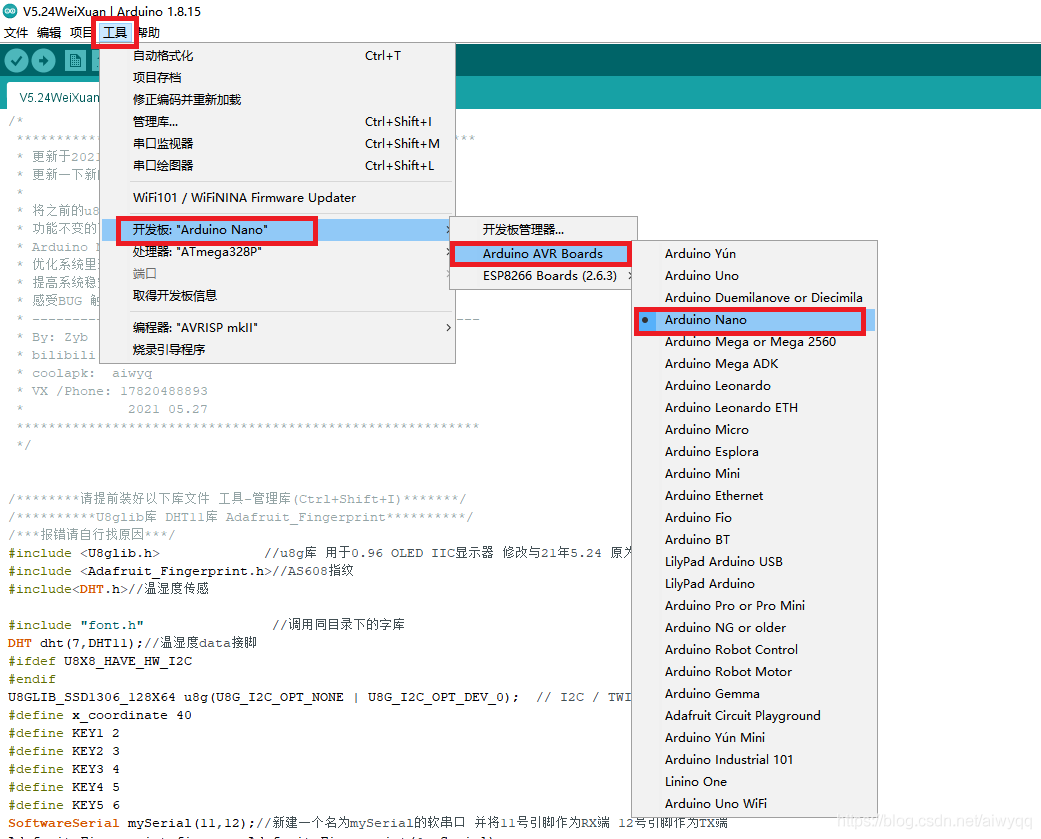

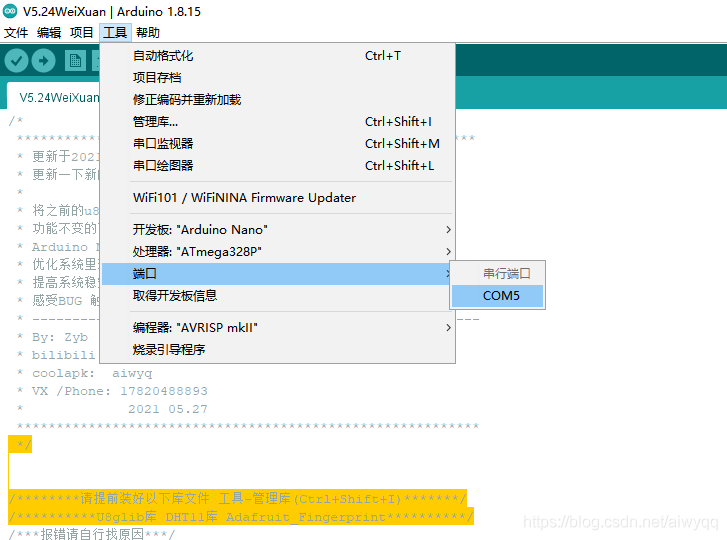

依次勾选开发板型号、端口号
在这里插入图片描述
在这里插入图片描述

随后按快捷键Ctrl+U即可编译并烧录

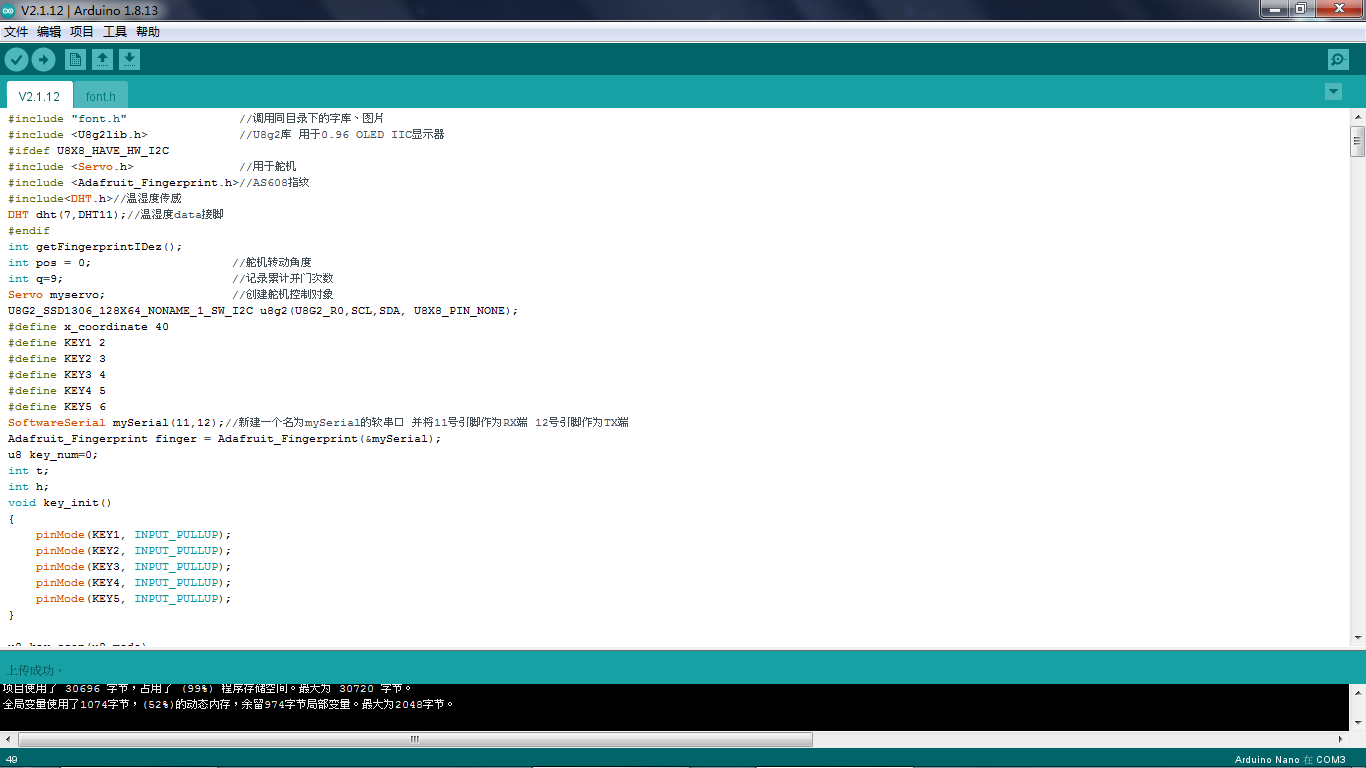

局部源码

/**************更新内容*************************************** 更新于2021年5月27日  B站这个视频终于10万播放量了* 更新一下新的代码叭：* * 将之前的u8g2库更改为u8g库；* 功能不变的下精简优化了代码 减少体积30%* Arduino Nano ROM占用由99%降低至69%；* 优化系统里流畅度；* 提高系统稳定性；* --------------------------------------------------------* By: Zyb * Bilibili: aiwyq* Coolapk:  aiwyq* VX /Phone: 17820488893*             2021 05.27**********************************************************       *//********请提前装好以下库文件 工具-管理库(Ctrl+Shift+I)*******/
/**********U8glib库 DHT11库 Adafruit_Fingerprint**********/
/***报错请自行找原因***/
#include <U8glib.h>             //u8g库 用于0.96 OLED IIC显示器 修改于21年5.24 原为u8g库
#include <Adafruit_Fingerprint.h>//AS608指纹库
#include<DHT.h>//温湿度传感  #include "font.h"                //调用同目录下的字库
DHT dht(7,DHT11);//温湿度data接脚
#ifdef U8X8_HAVE_HW_I2C
#endif
U8GLIB_SSD1306_128X64 u8g(U8G_I2C_OPT_NONE | U8G_I2C_OPT_DEV_0);  // I2C / TWI
#define x_coordinate 40
#define KEY1 2
#define KEY2 3
#define KEY3 4
#define KEY4 5
#define KEY5 6
SoftwareSerial mySerial(11,12);//新建一个名为mySerial的软串口 并将11号引脚作为RX端 12号引脚作为TX端
Adafruit_Fingerprint finger = Adafruit_Fingerprint(&mySerial);
u16 q=1024,t,h;     //累计开门次数、温度、湿度
u8 key_num=0;void key_init()
{pinMode(KEY1, INPUT_PULLUP);pinMode(KEY2, INPUT_PULLUP);pinMode(KEY3, INPUT_PULLUP);pinMode(KEY4, INPUT_PULLUP);pinMode(KEY5, INPUT_PULLUP);
}u8 key_scan(u8 mode)
{static u8 key_up=1;//按键按松开标志if(mode)key_up=1;  //支持连按if(key_up&&(digitalRead(KEY1)==0||digitalRead(KEY2)==0||digitalRead(KEY3)==0||digitalRead(KEY4)==0||digitalRead(KEY5)==0)){delay(10);key_up=0;if(digitalRead(KEY1)==0)return 1;else if(digitalRead(KEY2)==0)return 2;else if(digitalRead(KEY3)==0)return 3;else if(digitalRead(KEY4)==0)return 4;else if(digitalRead(KEY5)==0)return 5;}else if(digitalRead(KEY1)==1&&digitalRead(KEY2)==1&&digitalRead(KEY3)==1&&digitalRead(KEY4)==1&&digitalRead(KEY5)==1)key_up=1;return 0;// 无按键按下
}void MG90S()//MG90S舵机PWM脉冲
{for(int i=1; i<51; i++){servopulse(75);delay(10);}delay(1444);for(int i=1; i<51; i++){servopulse(10);delay(10);}
}void servopulse(int angle)//MG90S舵机PWM脉冲
{int pulsewidth = (angle * 11) + 500;digitalWrite(9, HIGH);delayMicroseconds(pulsewidth);digitalWrite(9, LOW);delayMicroseconds(20000 - pulsewidth);
}/**
@添加指纹
*/
void Add_FR()
{  u8 i,ensure,processnum=0;    u8 ID_NUM=0;        char str2[10];while(1){switch (processnum){case 0:i++;u8g.firstPage();do{u8g.drawXBMP(32,24,64,16,State5);  /* 字串 请按手指   64x16  */}while(u8g.nextPage());ensure=finger.getImage();if(ensure==FINGERPRINT_OK){ensure=finger.image2Tz(1);//生成特征if(ensure==FINGERPRINT_OK){u8g.firstPage();do{u8g.drawXBMP(32,24,64,16,State6);  /* 字串 指纹正常  64x16  */}while(u8g.nextPage());// Serial.println(" 000 is true");i=0;processnum=1;//跳到第二步}else {};}else {};break;case 1:i++;u8g.firstPage();do{u8g.drawXBMP(32,24,64,16,State7);  /* 字串 再按一次   64x16  */}while(u8g.nextPage());ensure=finger.getImage();if(ensure==FINGERPRINT_OK){ensure=finger.image2Tz(2);//生成特征if(ensure==FINGERPRINT_OK){u8g.firstPage();do{u8g.drawXBMP(32,24,64,16,State6);  /* 字串 指纹正常  64x16  */}while(u8g.nextPage());i=0;processnum=2;//跳到第三步}else {};}else {};break;case 2:u8g.firstPage();do{u8g.drawXBMP(32,24,64,16,State8);/* 字串 创建模板   64x16  */}while(u8g.nextPage());ensure=finger.createModel();if(ensure==FINGERPRINT_OK){u8g.firstPage();do{u8g.drawXBMP(16,24,96,16,State9);  /* 字串 模板创建成功   96x16  */}while(u8g.nextPage());processnum=3;//跳到第四步}else{u8g.firstPage();do{u8g.drawXBMP(16,24,96,16,State10);  /* 字串 模板创建失败   96x16  */}while(u8g.nextPage());i=0;processnum=0;//跳回第一步}delay(500);break;case 3:u8g.firstPage();do{u8g.drawXBMP(1,0,128,48,State11);/* 字串  按K4加，按K2减 按K3保存 0=< ID <=99 128x48*/u8g.setFont(u8g_font_6x10); // 选择字体u8g.drawStr(40,62,"ID=00");}while(u8g.nextPage());while(key_num!=3){key_num=key_scan(0);if(key_num==2){key_num=0;if(ID_NUM>0)ID_NUM--;if(ID_NUM<10)sprintf(str2,"ID=0%d",ID_NUM);elsesprintf(str2,"ID=%d",ID_NUM);u8g.firstPage();do{u8g.setFont(u8g_font_6x10); // 选择字体u8g.drawXBMP(1,0,128,48,State11);u8g.drawStr(40,62,str2);}while(u8g.nextPage());}if(key_num==4){key_num=0;if(ID_NUM<99)ID_NUM++;if(ID_NUM<10)sprintf(str2,"ID=0%d",ID_NUM);elsesprintf(str2,"ID=%d",ID_NUM);u8g.firstPage();do{u8g.setFont(u8g_font_6x10);u8g.drawStr(40,62,str2);u8g.drawXBMP(1,0,128,48,State11);}while(u8g.nextPage());}}key_num=0;ensure=finger.storeModel(ID_NUM);//储存模板if(ensure==0x00){u8g.firstPage();do{u8g.drawXBMP(16,24,96,16,State12);  /* 字串 录入指纹成功   96x16  */}while(u8g.nextPage());Serial.println("FR receive OK");delay(1500);return ;}else{processnum=0;}break;}delay(400);if(i==10)//超过5次没有按手指则退出{break;}}
}void Press_FR()
{...
}void Del_FR()
{...
}void MENU()
{u8g.firstPage();do{u8g.setFont(u8g_font_6x10); // 选择字体u8g.drawXBMP(4,0,112,16,State1);  //显示字模汉字   /* 竹401指纹门禁  128x16  */u8g.drawXBMP(40,16,64,16,State2);/* 字串 添加指纹   64x16  */u8g.drawXBMP(40,32,64,16,State3);/* 字串 删除指纹   64x16  */u8g.drawXBMP(40,48,64,16,State4);/* 字串 验证指纹   64x16  */u8g.drawStr(22,30,"K1");u8g.drawStr(22,46,"K2");u8g.drawStr(22,62,"K3");}while(u8g.nextPage());Serial.println("一切准备就绪....");Serial.println("By Zhongyanbin");
}void setup()
{// put your setup code here, to run once:key_init();dht.begin();//开启温湿度u8g.begin();       //开启OLED通信Serial.begin(9600); //开启串口通信 波特率9600finger.begin(57600); //设置AS608波特率 57600MENU();
}void loop()
{...
}

在这里插入图片描述

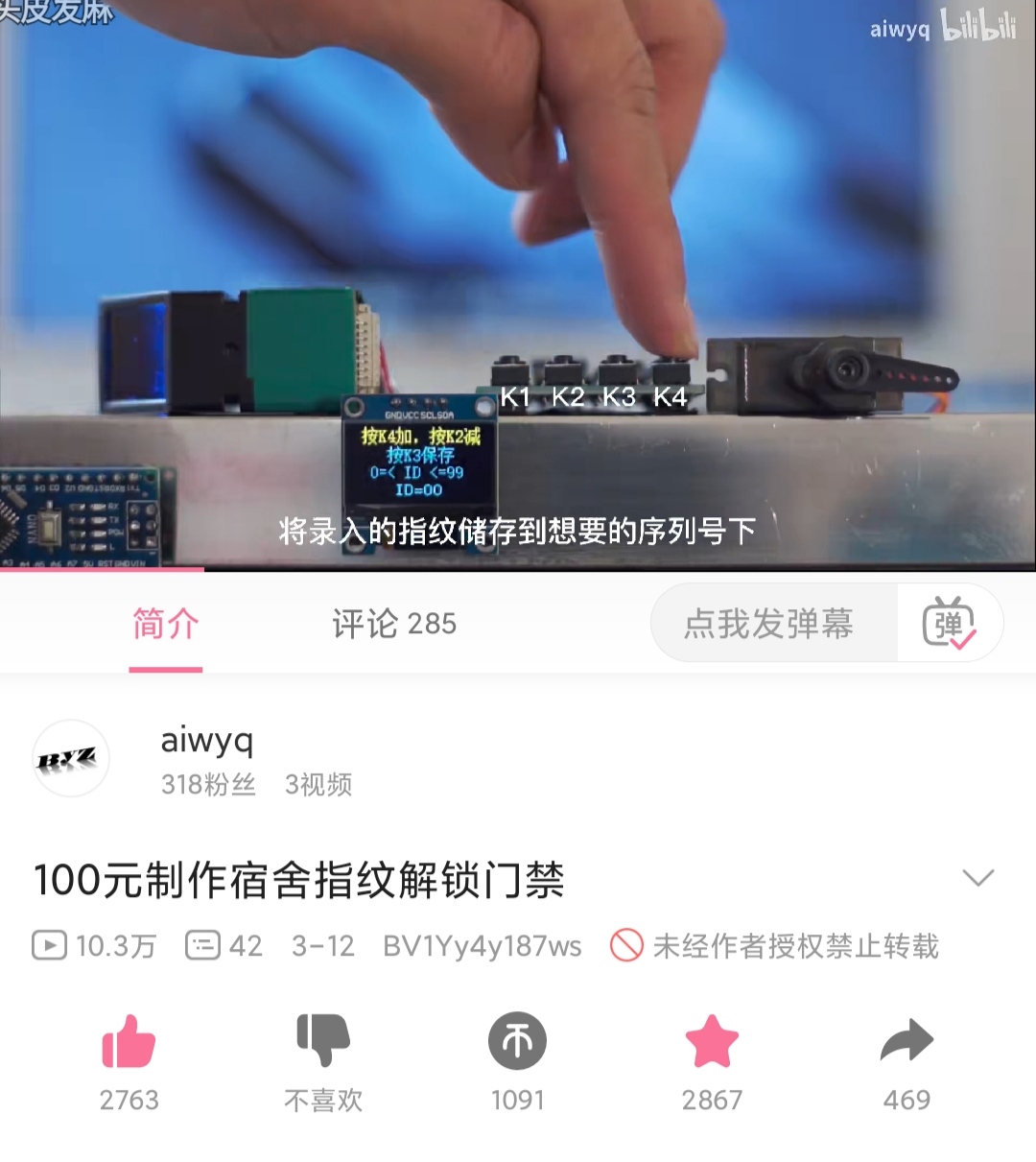

演示视频

在这里插入图片描述

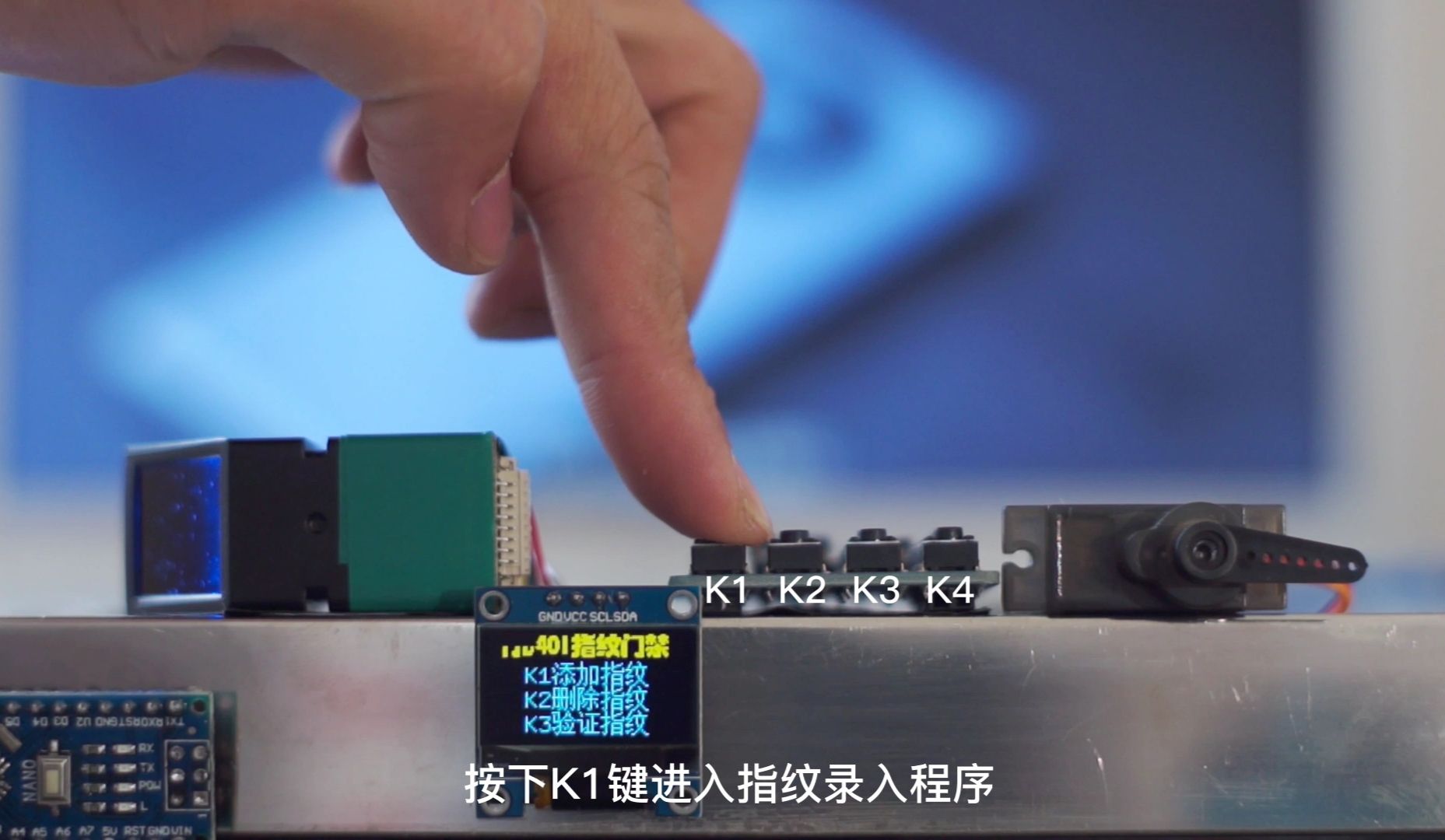

  • 添加指纹/删除指纹/开锁步骤↓
  • B站完整版4K60帧详细视频演示操作/安装教程：BV1Yy4y187wshttps://b23.tv/Vm2rDE
  • 感谢各位的支持 让此视频达到了10w热度
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述
    在这里插入图片描述

更新内容

  • 更新于2021年5月27日 B站这个视频终于10万播放量了
  • 更新一下新的代码叭：
  • 将之前的u8g2库更改为u8g库；
  • 功能不变的下精简优化了代码 减少体积30%
  • Arduino Nano ROM占用由99%降低至69%；
  • 优化系统里流畅度；
  • 提高系统稳定性；
    第一篇csdn帖子

欢迎各位大佬指正

完整源码下载：

https://github.com/aiwyq/Arduino-fingerprint
