前言

声明：本文仅适用于学习交流！本文使用的软件平台，请支持正版软件。

本文从FPGA硬件工程师的角度进行测试与记录。

1、安装windriver

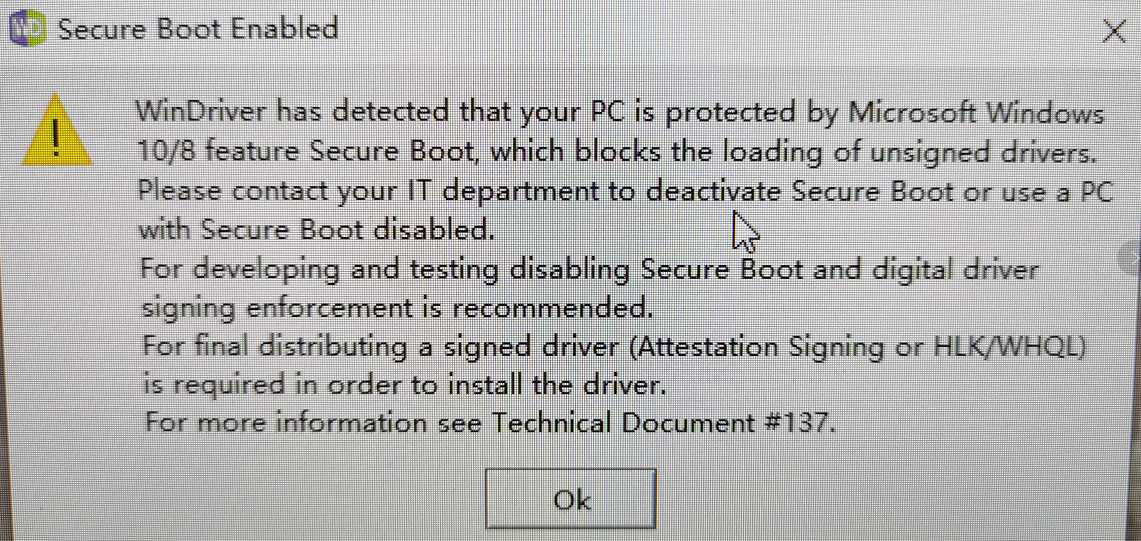

安装jungo windriver遇到的问题如下图所示：

主要问题为两个：

（1）电脑被Secure Boot保护，需要disable Secure Boot。

（2）digital driver signing enforcement。

1.1、disable Secure Boot

首先，确定自己电脑厂家或主板厂家。我的电脑主板是华硕，以华硕为例。其他厂家稍有不同。

详细步骤：

（1）重启电脑，开机按【F2】或【DEL】进去BIOS设置界面。

（2）在顶部菜单栏，点击进入【启动】。

（3）选择【快速启动】，将其设置为【disabled】状态。

（4）点击进入【安全启动菜单】，将【操作系统类型】从原来的windows更改为【其他操作系统】

（5）点击进入【密钥管理】，点击【清除安全启动密钥】，确认清除。

（6）返回安全启动菜单，此时【安全启动状态】即secure boot已关闭。保存设置，退出即可。

1.2、digital driver signing enforcement

打开win10 的设置，进入“更新和安全”---恢复----“高级启动”下面的“立即重新启动”，会进入一个重启界面，选择一个选项：“疑难解答”，接着选择“高级选项”，然后选择“查看更多恢复选项”，选择“启动设置”，点击重启，选择“禁用驱动程序强制签名”（就是按数字键7）

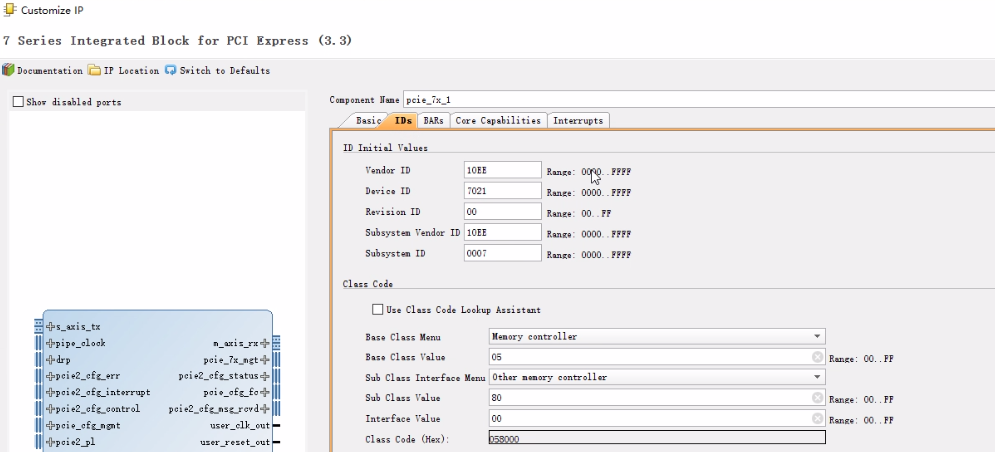

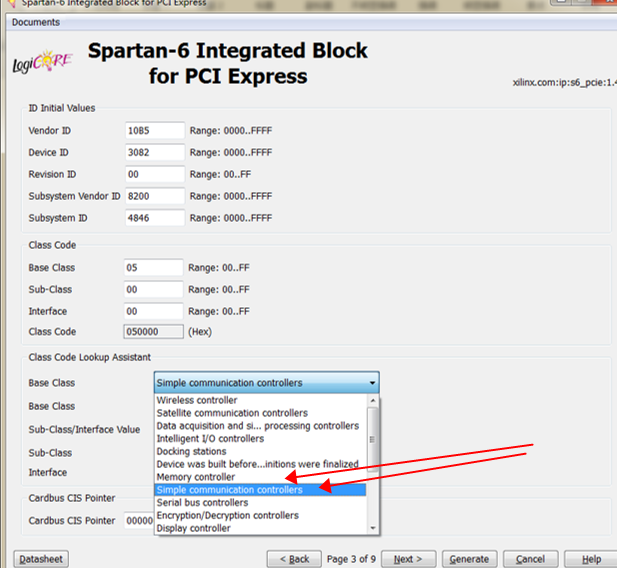

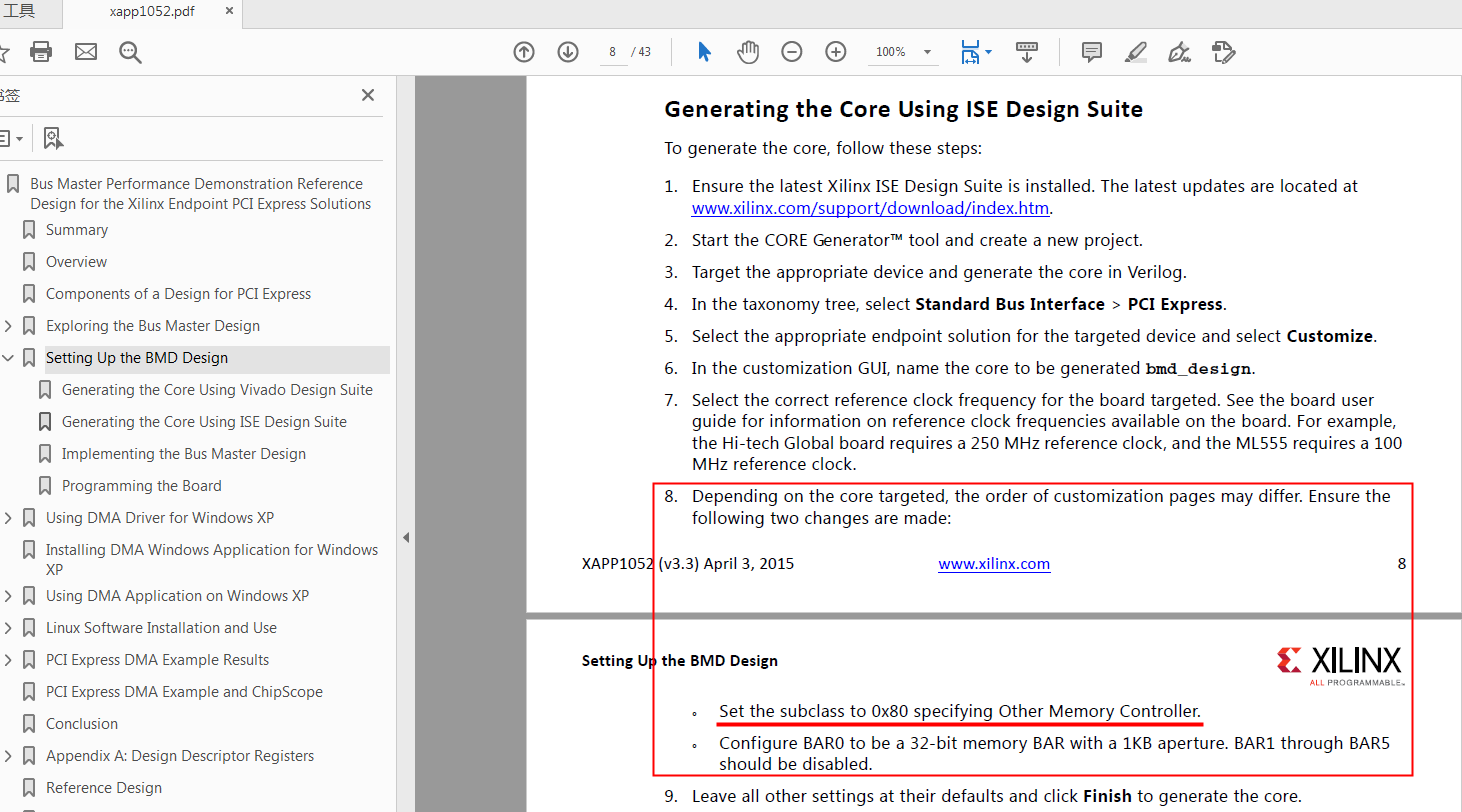

若遇到其他Windrive报的错误（具体错误忘记录了），可尝试将下面Base Class设置为Memory controller试试。

2、FPGA 逻辑下载及PCIE驱动安装

测试流程：

（1）下载FPGA程序（bit/mcs）；

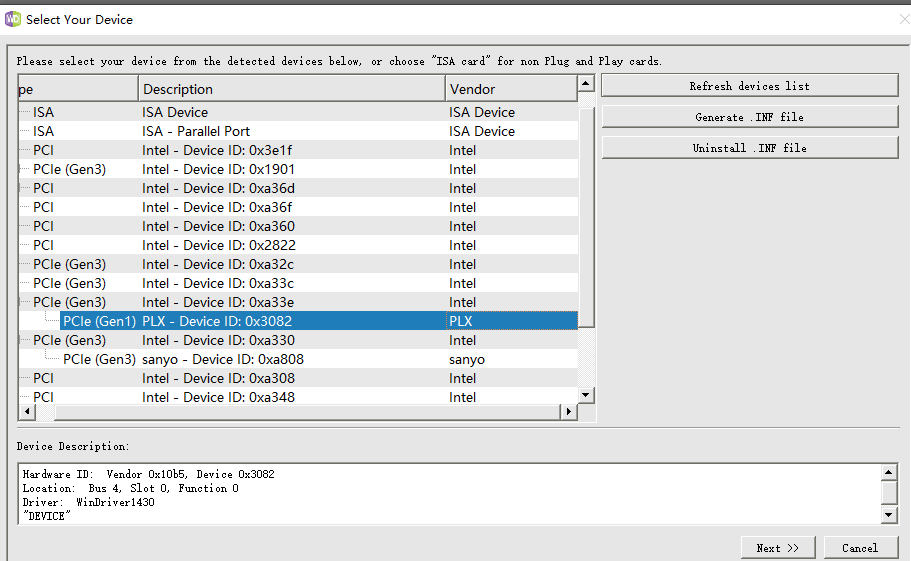

（2）打开windriver，按照下图产生PCIE驱动；

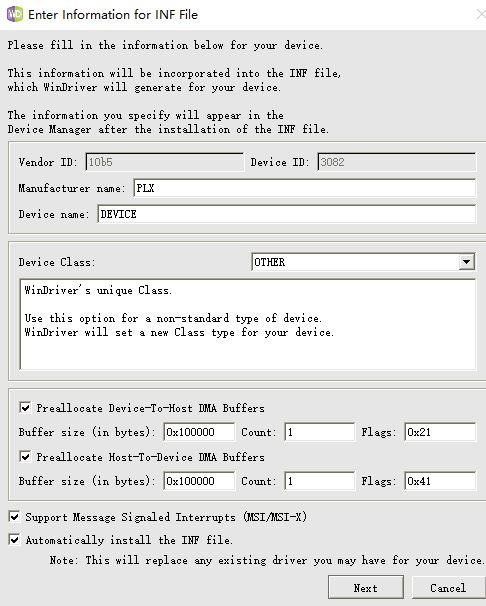

（3）按照下图所示勾选；

（3）打开设备管理器，更新PCIE驱动，选择刚才windrive生成的PCIE驱动即可。

（4）win10系统禁用系统签名：更新--恢复--高级启动--立即重新启动--（后续步骤参考百度百科）

（5）电脑自动开启重启后，可以进行PIO测试和BMD测试。

2、PCIE PIO通信测试

FPGA测试工程，可以使用PCIE IP自带的example工程即可，添加好对应的约束。

如果自己基于xapp1052搭建的BMD工程，想对其测试PIO操作的话，也可以参考。

测试流程：

（1）下载FPGA程序（bit/mcs）。若程序下载好，请跳过此步骤。

（2）关机重启，电脑重启过程中对PCIE IP执行复位动作/并分配相应的地址。若程序下载好，请跳过此步骤。

（3）使用chipscope下载cdc观察文件。步骤：file--import--**.cdc，选择对应的cdc文件。下载mcs和bit效果一样，开机后都需要下载cdc文件，用于chipscope观察波形。（mcs文件需要板卡断电，bit需要关机重启）

（4）打开windrive，PIO读写 PCIE，chipscope触发观察波形。

图文步骤：

首先，自己基于xapp1052搭建的BMD工程，需要对其进行modelsim PIO仿真通过，以确定该BMD工程的完整性。

之后，打开windrive

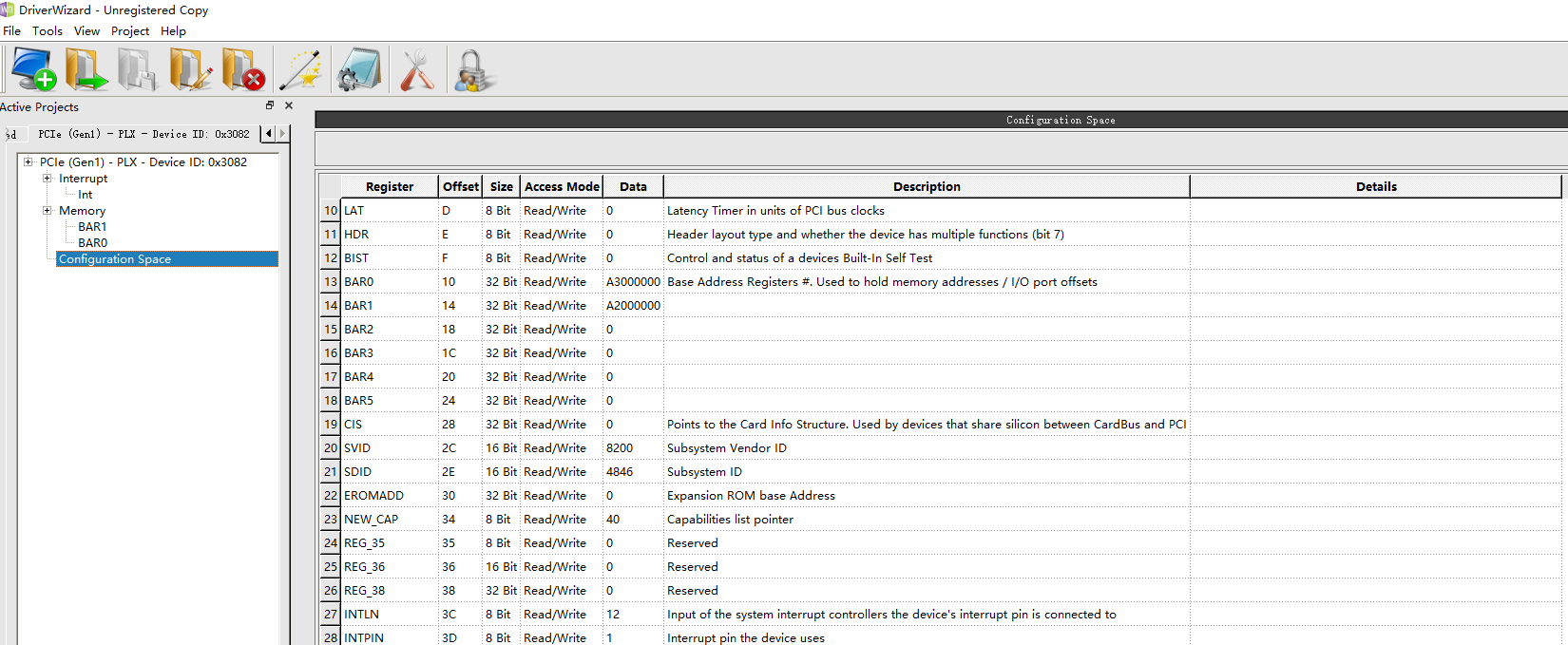

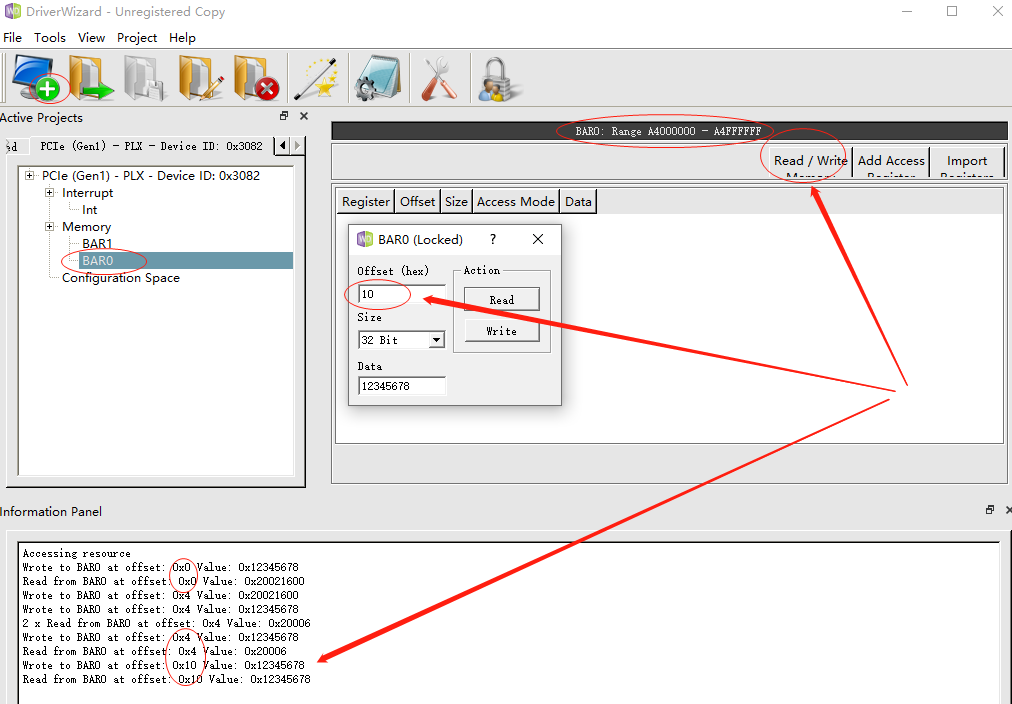

在generate pcie IP时，有设置相应的BAR空间，下图可以看到对应的BAR空间以及地址范围。

若进行与modelsim仿真一样的PIO测试，点击read/write memory，offset 值要设置为0x10，因为modelsim进行PIO仿真时，读写测试地址也是该地址。

从下面的测试结果可知，若offset不是0x10，则回读的数据不是写下去的数值。

3、PCIE DMA通信测试

软件版本：

windrive：v14.3.0 x86_64

visual_studio：2015。

FPGA工程：SPARTEN6 （基于xapp1052修改）

3.1、vs打开BMD工程

使用visual_studio2015打开windrive目录下的\xilinx\bmd_design\amd64\msdev_2015。（注意VS版本要与BMD程序版本一致）

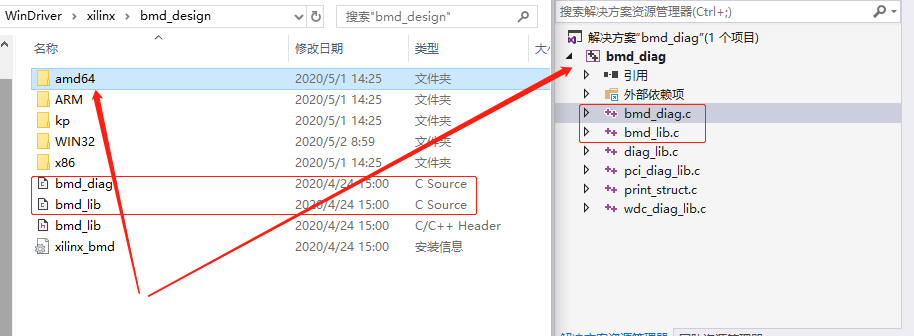

可见vs工程目录如下图所示。

工程文件介绍（）：

文件	功能
bmd_diag.c	BMD测试主文件：用亍用户诊断和调试PCIe的DMA，PCIe的IO寄存器读写，配置空间信息的访问，以及DMA的读写等等。用户可以通过选择需要调试的选项进行FPGA PCIE的调试。
bmd_lib.c	BMD测试库：bmd_diag.c相关的库凼数
diag_lib.c	公共库：主要负责调试过程中调试信息的输入输出
pci_diag_lib.c	公共库：主要负责打印PCI卡的信息以及PCI的配置寄存器信息
print_struct.c	公共库：提供打印用户当前选择的PCI卡信息的相关函数
wdc_diag_lib.c	公共库：主要是为用户提供WDC的相关底局驱劢凼数

3.2、流程演示

下图仅是参考。注意下图的vendor ID和Device ID。

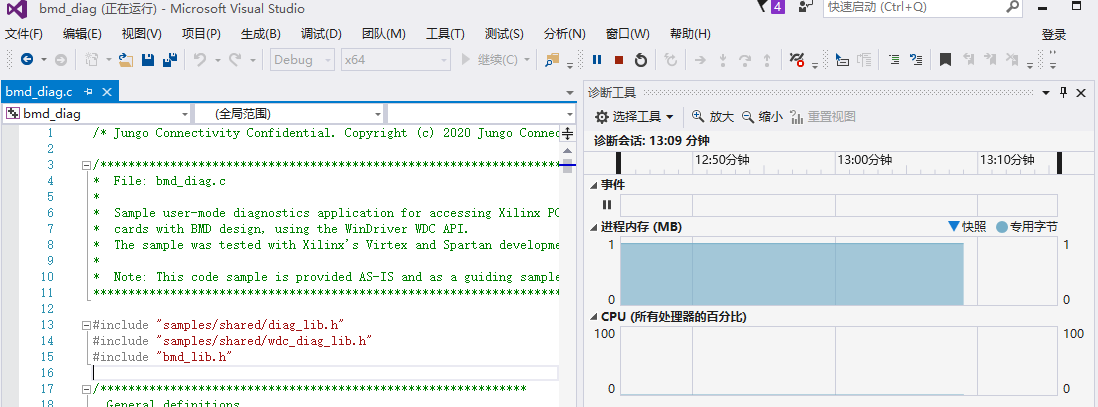

（1）打开工程后，F5进入测试

（2）根据提示，依次输入：

2，回车
vendor ID值，回车。（该数值来自PCIE IP CORE生成过程中的配置，根据自己PCIE IP实际值输入）
Device ID值，回车。（该数值来自PCIE IP CORE生成过程中的配置，根据自己PCIE IP实际值输入）
7，回车。（7，是进行DMA读写测试）

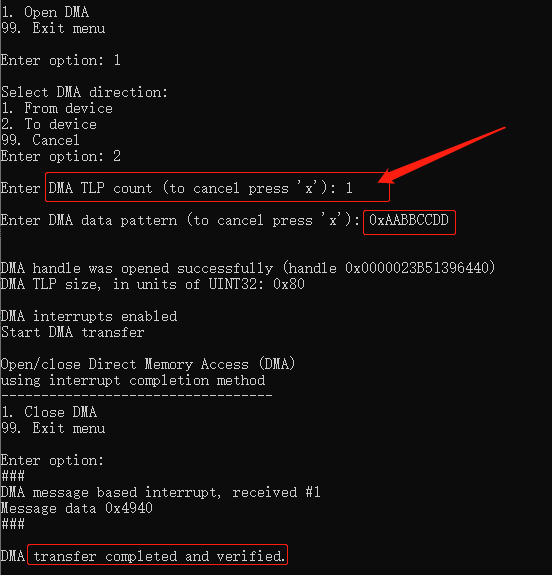

（3）设置的DMA TLP COUNT

注意下图中设置的DMA TLP COUNT =1，之后需要对比chipscope的波形。

3.3、VS2015 PCIE DMA驱动调试程序

VS主程序代码925行变量：wTLPNumItems，该变量值表示TLP SIZE。可以通过修改该变量数值大小，来改变传输TLP SIZE的大小。TLP COUNT/TLP PATTERN参数的输入需要在程序运行的时候手动键盘输入；

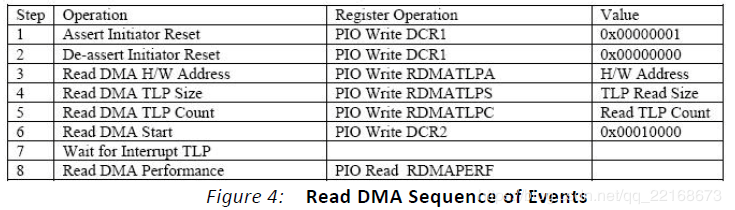

VS主程序代码925行函数：BMD_DmaDevicePrepare，该函数内部，配置PCIE 板块DMA 传输相关的寄存器，比如：TLP SIZE/TLP COUNT等寄存器都从该函数里发给PCIE 板卡；这里附上xapp1052手册里的访问步骤及配置寄存器数值，便于参考。

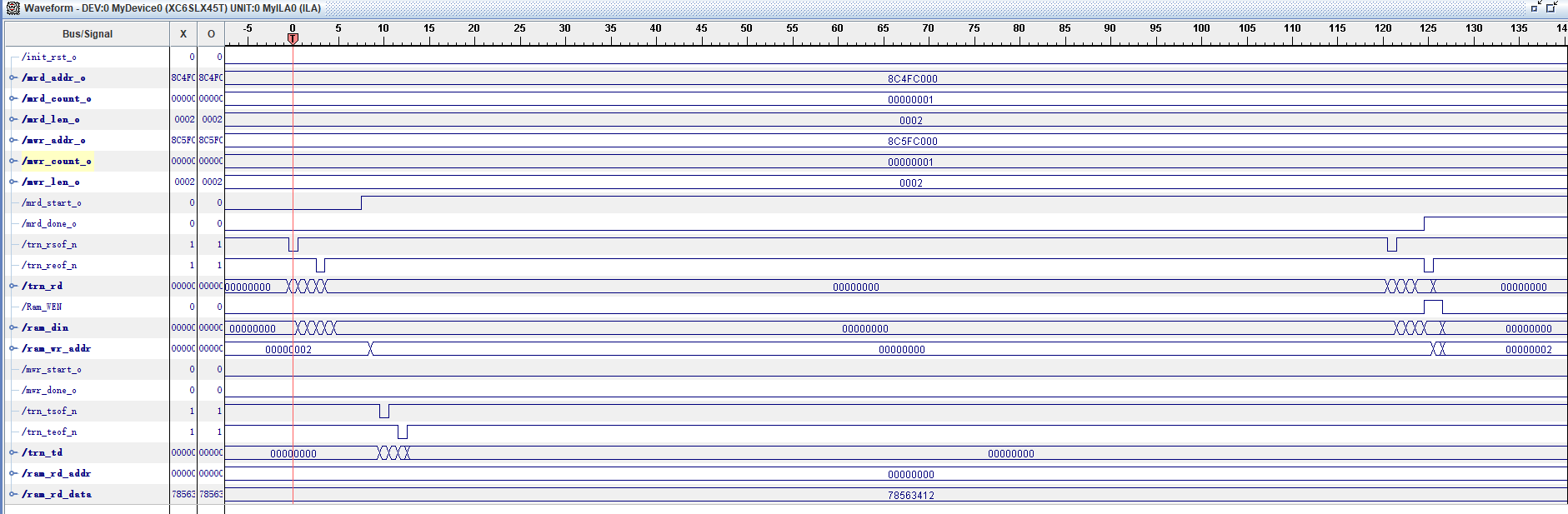

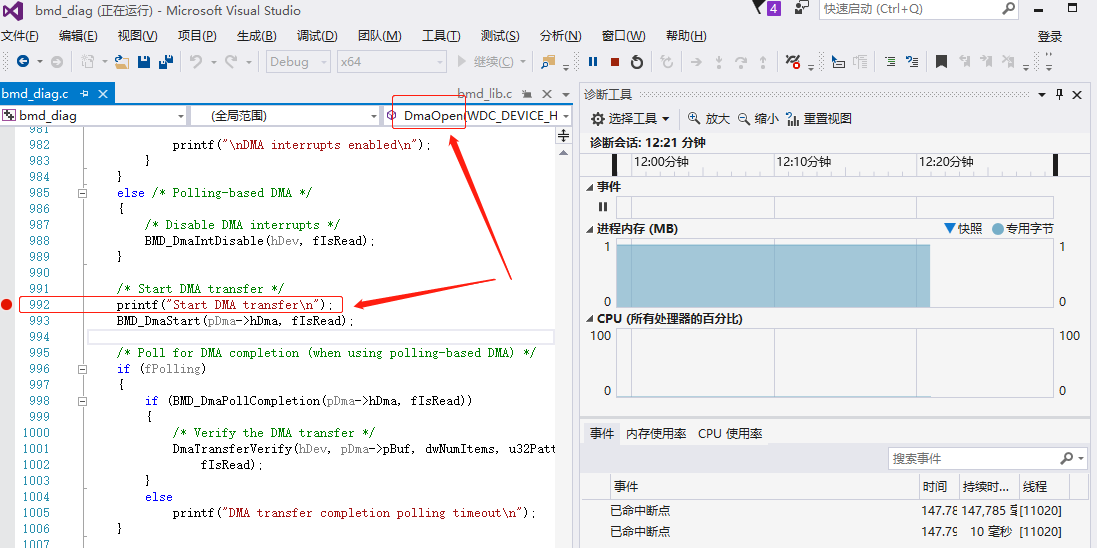

VS主程序代码992行函数：将断电设置到下图函数里的992行处。当程序运行到断点时，使用chipscope等待触发；然后VS按F5运行到结束。chipscope触发条件：trn_rsof_n==0。可以观察DMA的传输波形。
