Flink WaterMark 详解

摘录仅供学习使用，原文来自： Flink详解系列之五--水位线（watermark） - 简书

1、概念

在Flink中，水位线是一种衡量Event Time进展的机制，用来处理实时数据中的乱序问题的，通常是水位线和窗口结合使用来实现。

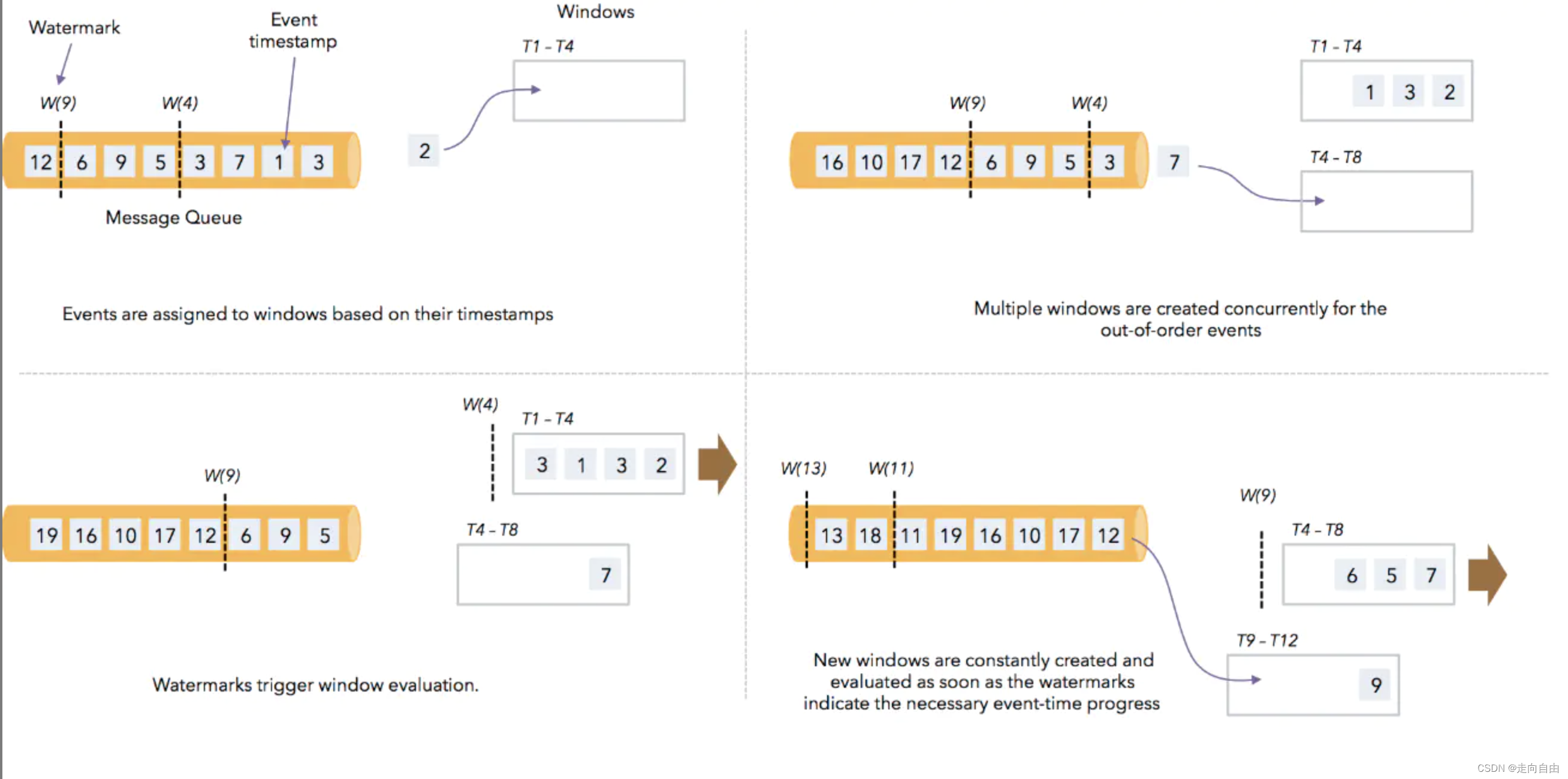

从设备生成实时流事件，到Flink的source，再到多个oparator处理数据，过程中会受到网络延迟、背压等多种因素影响造成数据乱序。在进行窗口处理时，不可能无限期的等待延迟数据到达，当到达特定watermark时,认为在watermark之前的数据已经全部达到(即使后面还有延迟的数据), 可以触发窗口计算，这个机制就是 Watermark(水位线)，具体如下图所示。

window的生成时间是基于wall clock(processing time)的，与event time无关。

2、水位线的计算

watermark本质上是一个时间戳，且是动态变化的，会根据当前最大事件时间产生。watermarks具体计算为：

watermark = 进入 Flink 窗口的最大的事件时间(maxEventTime)— 指定的延迟时间(t)

当watermark时间戳大于等于窗口结束时间时，意味着窗口结束，需要触发窗口计算。

watermark的本质是使用event time 做一个函数映射生成触发window计算的wall clock时间(processing time).

3、水位线生成

3.1 生成的时机

水位线生产的最佳位置是在尽可能靠近数据源的地方，因为水位线生成时会做出一些有关元素顺序相对时间戳的假设。由于数据源读取过程是并行的，一切引起Flink跨行数据流分区进行重新分发的操作（比如：改变并行度，keyby等）都会导致元素时间戳乱序。但是如果是某些初始化的filter、map等不会引起元素重新分发的操作，可以考虑在生成水位线之前使用。

3.2 水位线分配器

Periodic Watermarks

周期性分配水位线比较常用，是我们会指示系统以固定的时间间隔发出的水位线。在设置时间为事件时间时，会默认设置这个时间间隔为200ms, 如果需要调整可以自行设置。比如下面的例子是手动设置每隔1s发出水位线。

final StreamExecutionEnvironment env = StreamExecutionEnvironment.getExecutionEnvironment();
env.setStreamTimeCharacteristic(TimeCharacteristic.EventTime);
// 手动设置时间间隔为1s
env.getConfig().setAutoWatermarkInterval(1000);

周期水位线需要实现接口：AssignerWithPeriodicWatermarks，下面是示例：

public class TestPeriodWatermark implements AssignerWithPeriodicWatermarks<Tuple2<String, Long>> {Long currentMaxTimestamp = 0L;final Long maxOutOfOrderness = 1000L;// 延迟时长是1s@Nullable@Overridepublic Watermark getCurrentWatermark() {return new Watermark(currentMaxTimestamp - maxOutOfOrderness);}@Overridepublic long extractTimestamp(Tuple2<String, Long> element, long previousElementTimestamp) {long timestamp = element.f1;currentMaxTimestamp = Math.max(timestamp, currentMaxTimestamp);return timestamp;}
}

Punctuated Watermarks

定点水位线不是太常用，主要为输入流中包含一些用于指示系统进度的特殊元组和标记，方便根据输入元素生成水位线的场景使用的。

由于数据流中每一个递增的EventTime都会产生一个Watermark。
在实际的生产中Punctuated方式在TPS很高的场景下会产生大量的Watermark在一定程度上对下游算子造成压力，所以只有在实时性要求非常高的场景才会选择Punctuated的方式进行Watermark的生成。

public class TestPunctuateWatermark implements AssignerWithPunctuatedWatermarks<Tuple2<String, Long>> {@Nullable@Overridepublic Watermark checkAndGetNextWatermark(Tuple2<String, Long> lastElement, long extractedTimestamp) {return new Watermark(extractedTimestamp);}@Overridepublic long extractTimestamp(Tuple2<String, Long> element, long previousElementTimestamp) {return element.f1;}
}

4、水位线与数据完整性

水位线可以用于平衡延迟和结果的完整性，它控制着执行某些计算需要等待的时间。这个时间是预估的，现实中不存在完美的水位线，因为总会存在延迟的记录。现实处理中，需要我们足够了解从数据生成到数据源的整个过程，来估算延迟的上线，才能更好的设置水位线。

如果水位线设置的过于宽松，好处是计算时能保证近可能多的数据被收集到，但由于此时的水位线远落后于处理记录的时间戳，导致产生的数据结果延迟较大。

如果设置的水位线过于紧迫，数据结果的时效性当然会更好，但由于水位线大于部分记录的时间戳，数据的完整性就会打折扣。

所以，水位线的设置需要更多的去了解数据，并在数据时效性和完整性上有一个权衡。

===================================

从Flink 1.12 开始WaterMark接口进行了更新，原理没有变化。

WatermarkStrategy

-- TimestampAssigner

-- WatermarkGenerator

TimestampAssigner


/*** A {@code TimestampAssigner} assigns event time timestamps to elements. These timestamps are used* by all functions that operate on event time, for example event time windows.** <p>Timestamps can be an arbitrary {@code long} value, but all built-in implementations represent* it as the milliseconds since the Epoch (midnight, January 1, 1970 UTC), the same way as {@link* System#currentTimeMillis()} does it.** @param <T> The type of the elements to which this assigner assigns timestamps.*/
@Public
@FunctionalInterface
public interface TimestampAssigner<T> {/*** The value that is passed to {@link #extractTimestamp} when there is no previous timestamp* attached to the record.*/long NO_TIMESTAMP = Long.MIN_VALUE;/*** Assigns a timestamp to an element, in milliseconds since the Epoch. This is independent of* any particular time zone or calendar.** <p>The method is passed the previously assigned timestamp of the element. That previous* timestamp may have been assigned from a previous assigner. If the element did not carry a* timestamp before, this value is {@link #NO_TIMESTAMP} (= {@code Long.MIN_VALUE}: {@value* Long#MIN_VALUE}).** @param element The element that the timestamp will be assigned to.* @param recordTimestamp The current internal timestamp of the element, or a negative value, if*     no timestamp has been assigned yet.* @return The new timestamp.*/long extractTimestamp(T element, long recordTimestamp);
}

默认实现的类： RecordTimestampAssigner


/*** A {@link TimestampAssigner} that forwards the already-assigned timestamp. This is for use when* records come out of a source with valid timestamps, for example from the Kafka Metadata.*/
@Public
public final class RecordTimestampAssigner<E> implements TimestampAssigner<E> {@Overridepublic long extractTimestamp(E element, long recordTimestamp) {return recordTimestamp;}
}

WatermarkGenerator


/*** The {@code WatermarkGenerator} generates watermarks either based on events or periodically (in a* fixed interval).** <p><b>Note:</b> This WatermarkGenerator subsumes the previous distinction between the {@code* AssignerWithPunctuatedWatermarks} and the {@code AssignerWithPeriodicWatermarks}.*/
@Public
public interface WatermarkGenerator<T> {/*** Called for every event, allows the watermark generator to examine and remember the event* timestamps, or to emit a watermark based on the event itself.*/void onEvent(T event, long eventTimestamp, WatermarkOutput output);/*** Called periodically, and might emit a new watermark, or not.** <p>The interval in which this method is called and Watermarks are generated depends on {@link* ExecutionConfig#getAutoWatermarkInterval()}.*/void onPeriodicEmit(WatermarkOutput output);
}

实现的类主要有：
