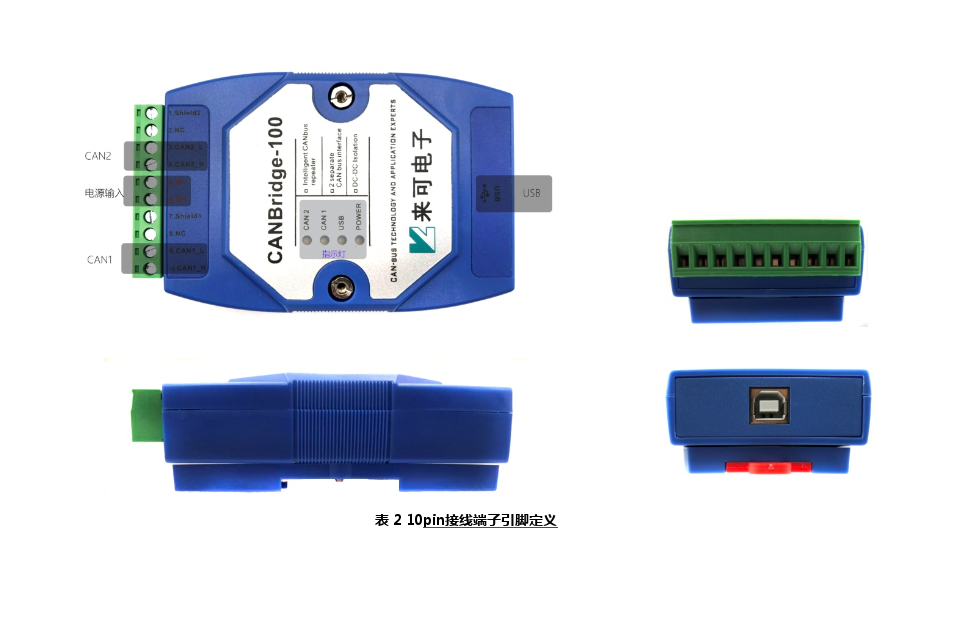

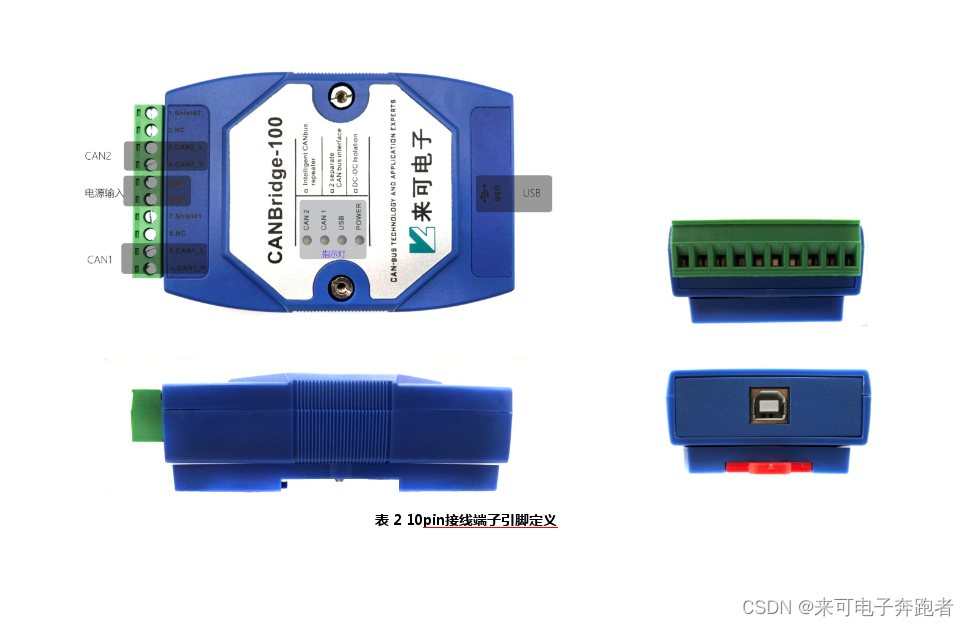

CANBridge系列本安型智能CAN总线隔离中继器

概述

CANbridge系列本质安全型智能can总线隔离中继器具有两路相互隔离的can通道，每个can接口采用金升阳电源模块和信号隔离芯片实现2500VDC电气隔离，电源输入防反设计，支持DC6.5~36V输入；具有优秀的EMC性能，可靠性测试项目：ESD接触放电8KV、浪涌±1KV、脉冲群±2KV，工业四级，符合CE-EMC、IEC/EN61000-4-2/4/5标准；符合矿用本质安全设计规范，可提供认证所需的原理图、PCB等资料。CANbridge系列Can总线隔离中继器同时具有隔离和中继功能，能实现隔离干扰、不同速率的can网络互联、延长通信距离、ID过滤降低总线负荷、can网络中继扩容等功能。

产品特性

 CAN波特率支持2.5Kbps～1Mbps,每路单独任意设定或选常用波特率
 符合CAN 2.0A/2.0B规范，符合ISO/DIS 11898-1/2/3标准
 最高帧流量高达7000帧/s
 两路相互隔离的can通道，每路can接口的电气隔离高达2500VDC
 Can帧缓冲区高达1095帧，转发延时低至100us
 通过USB接口和配套上位机软件快捷配置参数
 Can滤波功能强大，支持20个组合的列表或屏蔽模式的ID过滤
 内置120欧姆终端电阻，跳线帽短接启用
 电源输入防反接设计，工作电压6.5~36VDC，工作电流最大100mA/12V
 工作温度：-40℃至+85℃
 接口防浪涌、防脉冲群、ESD保护设计
 F符合矿用本质安全设计规范，提供认证所需的原理图、PCB图等资料

典型应用

来可电子智能CAN隔离中继器具有2路can总线接口，能实现can-bus网络的中继功能，能将不同速率的Can网络之间的数据存储转发。

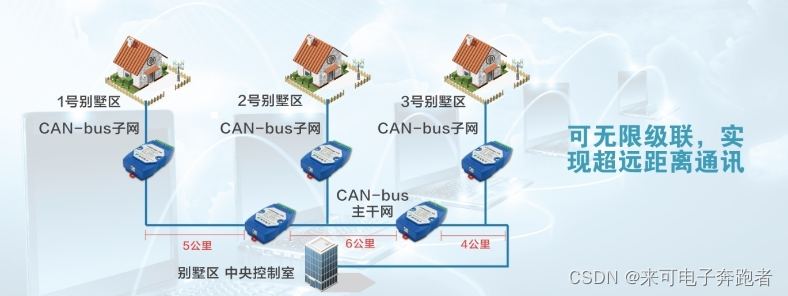

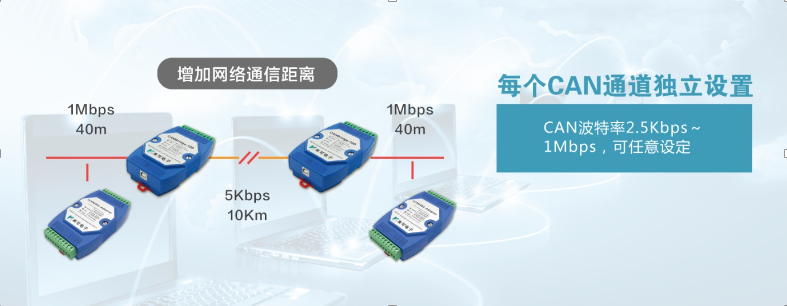

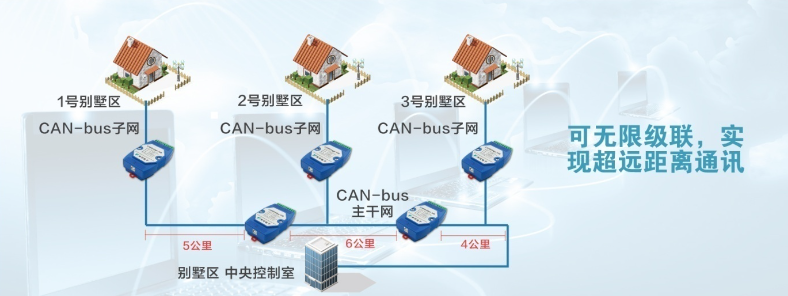

1. 使用该系列产品可实现网络中继扩容，达到增加节点数目和延长通讯距离等作用；

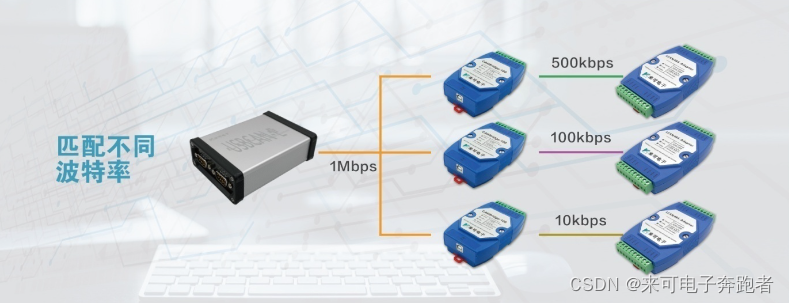

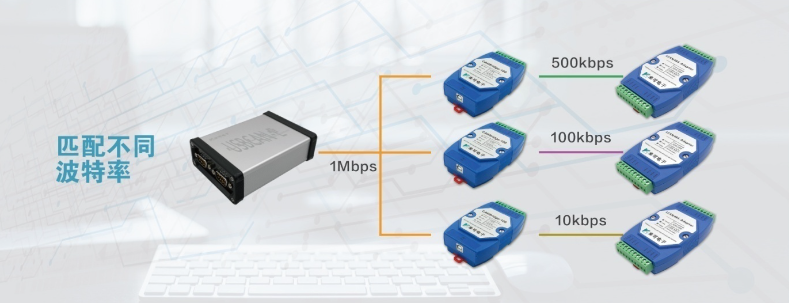

2. 可独立任意设置每个can通道的通讯波特率，实现不同通信波特率的can网络互连；


3. 具有强大的抗干扰能力，可以隔离干扰，从而避免“干扰”影响到整个CAN网络；

4. 强大的ID过滤功能，可以有选择性的转发数据，大大降低通道的总线负荷，提高了数据隔离性。

   功能特点就介绍到这了，希望对大家能有所帮助。
