Python-GeoPandas地图绘制、专题地图绘制

GeoPandas是一个开源项目，Pandas是Python的一个结构化数据分析的利器,GeoPandas扩展了pandas使用的数据类型，允许对几何类型进行空间操作，其DataFrame结构相当于GIS数据中的一张属性表，使得可以直接操作矢量数据属性表，其目标是使得在python中操作地理数据更方便。

矢量数据来源
可以参照我的另一篇文章，将阿里云上GeoJSON的数据利用Python保存到本地磁盘上。

数据地址：

http://datav.aliyun.com/tools/atlas/#&lat=31.80289258670676&lng=104.2822265625&zoom=4

专题地图资料搜集

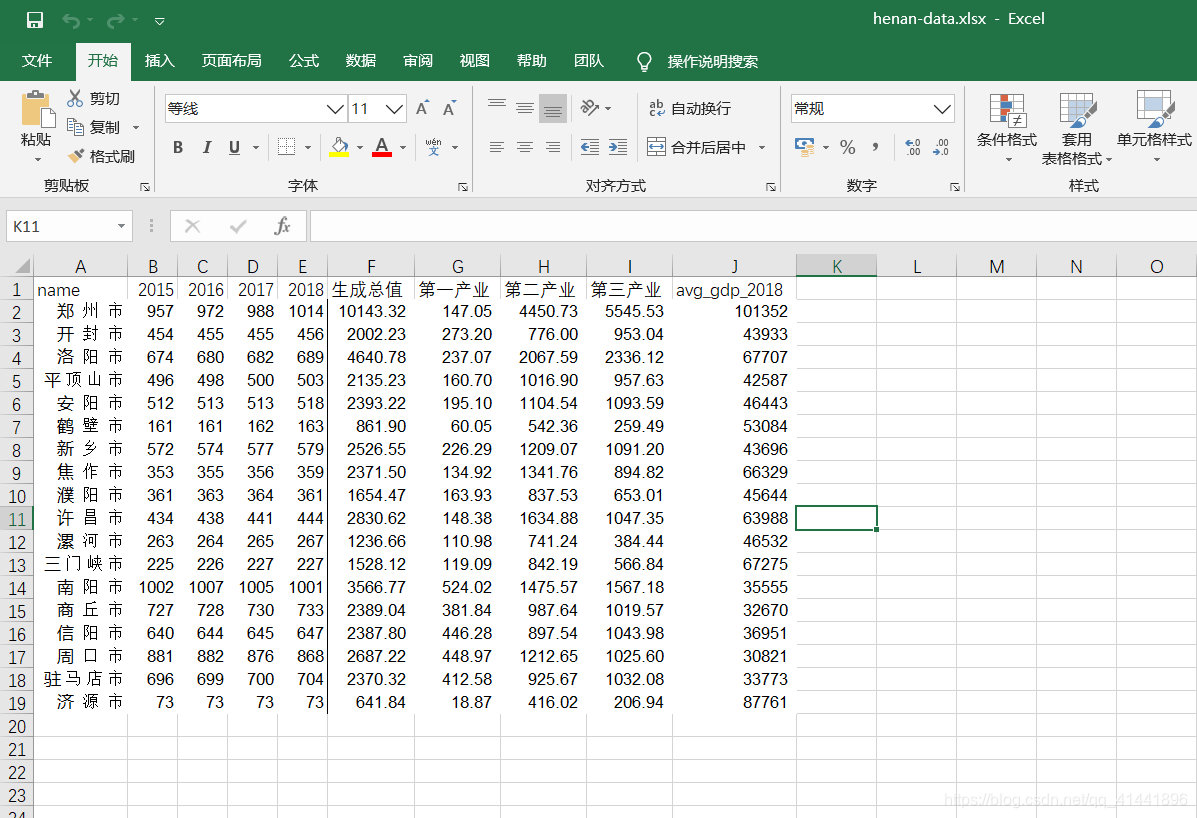

可以利用统计年鉴上的数据或是其他数据制成CSV或是Excel文件，通过矢量数据的一个公共字段来连接。例如我的数据（公共字段为 name）：

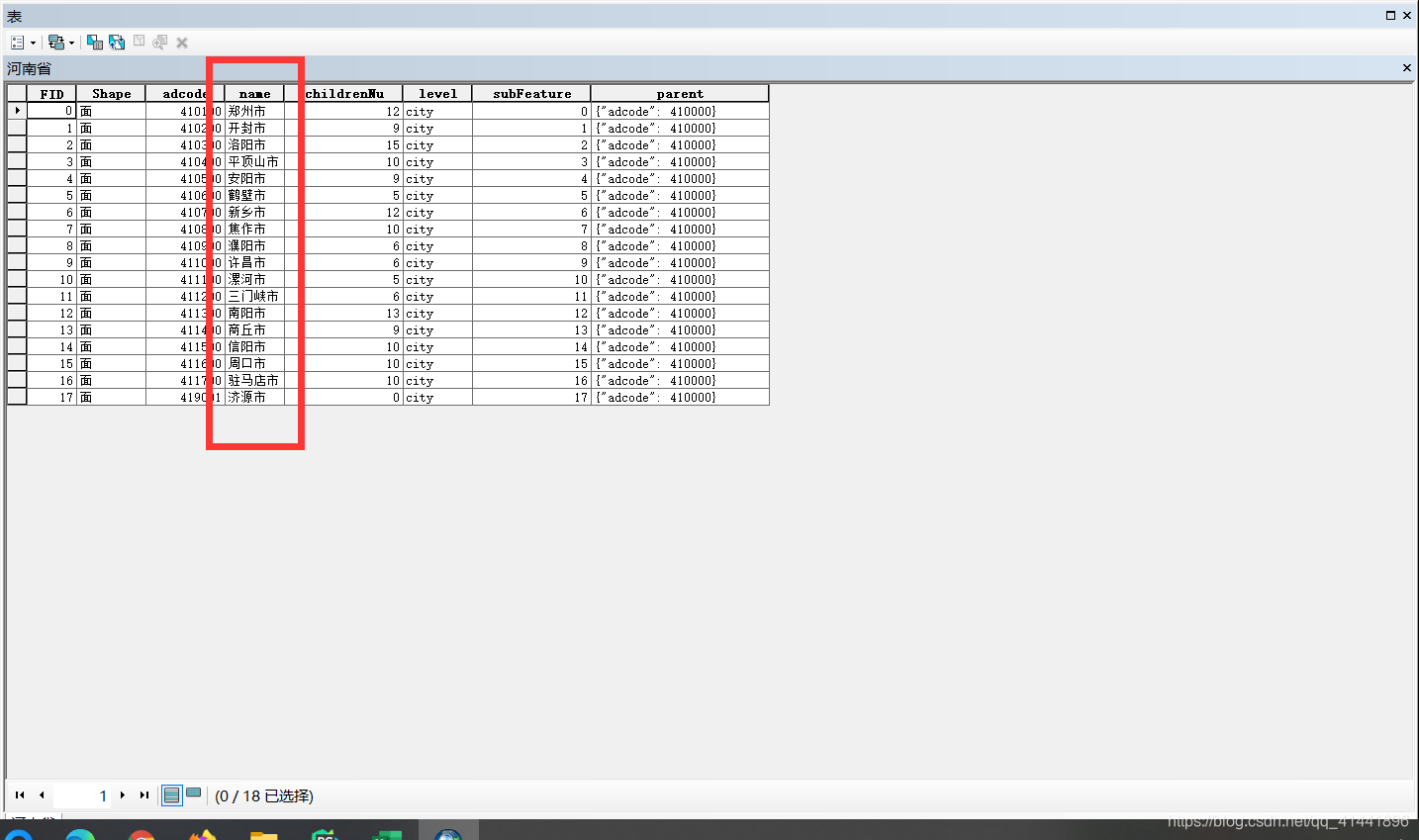

矢量数据属性表

专题地图数据来源：2019年河南省统计年鉴

3.1 地图绘制

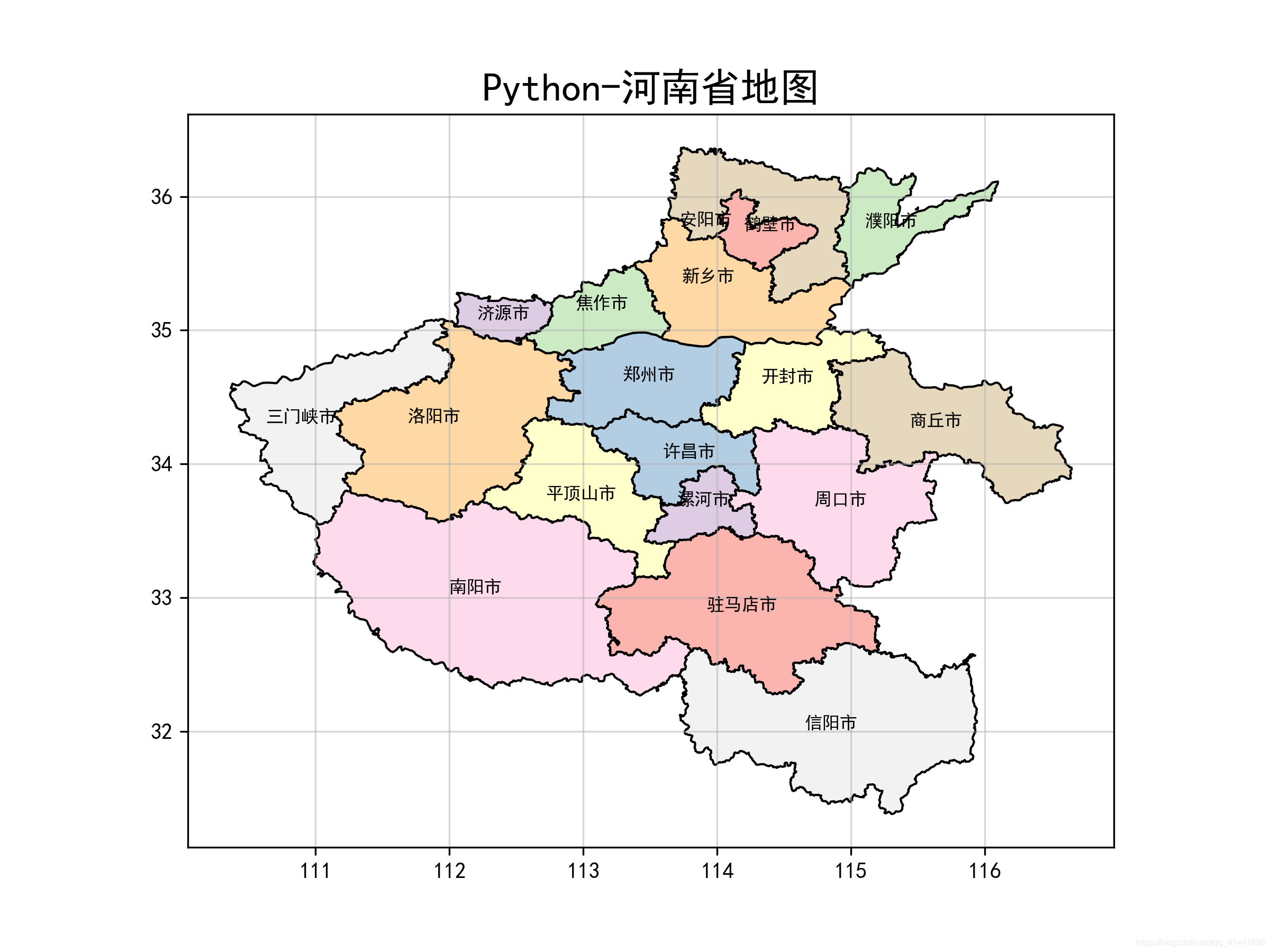

效果预览

实现代码

# -*- coding: utf-8 -*-"""
@File    : provinceMapMake.py
@Author  : fungis@163.com
@Time    : 2020/04/20 16:49
@notice  : 地图颜色（https://matplotlib.org/tutorials/colors/colormaps.html）
"""import geopandas as gpd
import matplotlib.pyplot as plt# 输入图名
Map_name = '河南省行政区划'
# 加载数据-矢量数据的位置
regions = gpd.GeoDataFrame.from_file('./shp/henanProvince/河南省.shp', encoding='utf-8')
# 加载数据-读取矢量数据的属性表
data = gpd.read_file('./shp/henanProvince/河南省.dbf', encoding='utf-8')
# 复制一份该表的数据
reg02 = data.copy()
# # 专题地图制图
reg02['coords'] = reg02['geometry'].apply(lambda x: x.representative_point().coords[0])reg02.plot(figsize=(8, 6),  # 图像大小column='name',  # 分级设色字段# scheme='quantiles',  # MapClassify-分级类型legend=False,  # 图例cmap='Pastel1_r',  # 渐变色带的名称#Set2edgecolor='k')  # 边框颜色
# 地图标注
for n, i in enumerate(reg02['coords']):plt.text(i[0] - 0.2, i[1], reg02['name'][n], fontsize=8, horizontalalignment="left")  # 标注位置X，Y，标注内容plt.title('Python-{}图'.format(Map_name), fontsize=18, fontweight='bold')
plt.grid(True, alpha=0.5)  # 显示网格，透明度为50%
# plt.show()
plt.savefig('./images/{}.png'.format(Map_name), dpi=300)

3.2专题分级设色图

效果预览

数据来源：2019年河南省统计年鉴

- 实现代码

# -*- coding: utf-8 -*-"""
@File    : 河南省2018年经济发展图.py
@Author  : fungis@163.com
@Time    : 2020/04/20 11:29
@notice  : 参照https://www.cnblogs.com/feffery/p/12381322.html
"""import geopandas as gpd
import pandas as pd
import matplotlib.pyplot as plt# 加载数据-矢量数据的位置
regions = gpd.GeoDataFrame.from_file('./shp/henanProvince/河南省.shp', encoding='utf-8')# 加载已搜集的excel数据，如果是csv文件用pd.read_csv()方法
data = pd.read_excel('./data-use/henan-data.xlsx')# 处理数据格式（Excel中的name字段中有空格，消除空格）
data['area_name'] = data['name'].str.replace(' ', '')# 连接矢量数据属性表与Excel表格
reg = pd.merge(regions, data, left_on='name', right_on='area_name')
# 复制整张表
reg02 = reg.copy()
# # 专题地图制图
reg02['coords'] = reg02['geometry'].apply(lambda x: x.representative_point().coords[0])reg02.plot(figsize=(8, 6),  # 图像大小column='avg_gdp_2018',  # 分级设色字段scheme='quantiles',  # MapClassify-分级类型legend=True,  # 图例legend_kwds={"loc": "lower left"},cmap='Reds',  # 渐变色带的名称edgecolor='k')  # 边框颜色
# 地图标注
for n, i in enumerate(reg02['coords']):plt.text(i[0] - 0.13, i[1], reg02['area_name'][n])  # 标注位置X，Y，标注内容plt.title('2018年河南省各地级市人均GDP(单位：元)')
plt.grid(True, alpha=0.5)  # 显示网格，透明度为50%
# plt.show()plt.savefig('./images/河南省2018年各地级市GDP.png', dpi=300)

效果预览

数据来源：2019年河南省统计年鉴

实现代码

# -*- coding: utf-8 -*-"""
@File    : 经济发展组合图.py
@Author  : fungis@163.com
@Time    : 2020/04/20 11:29
@notice  :
"""
'''
地图颜色（https://matplotlib.org/tutorials/colors/colormaps.html）
cmaps['Sequential'] = ['Greys', 'Purples', 'Blues', 'Greens', 'Oranges', 'Reds','YlOrBr', 'YlOrRd', 'OrRd', 'PuRd', 'RdPu', 'BuPu','GnBu', 'PuBu', 'YlGnBu', 'PuBuGn', 'BuGn', 'YlGn']
'''import geopandas as gpd
import pandas as pd
import matplotlib.pyplot as plt# 加载数据-矢量数据的位置
regions = gpd.GeoDataFrame.from_file('./shp/henanProvince/河南省.shp', encoding='utf-8')# 加载已搜集的excel数据，如果是csv文件用pd.read_csv()方法
data = pd.read_excel('./data-use/henan-data.xlsx')
# 处理数据格式
data['area_name'] = data['name'].str.replace(' ', '')
# 计算整合数据：人均产值= 产业产值/区域人均
data['data_one'] = data['第一产业'] / data[2018] * 10000
data['data_two'] = data['第二产业'] / data[2018] * 10000
data['data_three'] = data['第三产业'] / data[2018] * 10000
#表格链接-连接矢量数据属性表与Excel表格
reg = pd.merge(regions, data, left_on='name', right_on='area_name')
reg03 = reg.copy()
# 列表 第一个是分级设色的字段，第二个是图名
data_plot = [('avg_gdp_2018', '2018年河南省各市人均GDP(单位：元)'),('data_one', '2018年河南省各市第一产业人均产值(单位：元)'),('data_two', '2018年河南省各市第二产业人均产值(单位：元)'),('data_three', '2018年河南省各市第三产业人均产值(单位：元)')]#图纸大小设置
plt.figure(figsize=(16, 14))
for m, cal in enumerate(data_plot):reg03['coords'] = reg03['geometry'].apply(lambda x: x.representative_point().coords[0])reg03.plot(ax=plt.subplot(2, 2, m + 1),column=cal[0],  # 分级设色字段scheme='Quantiles',  # ['Equal_interval'|'Quantiles'|'Fisher_Jenks']legend=True,#是否显示图例legend_kwds={"loc": "lower left"},#图例的位置cmap='Pastel1',  # 色带的选择edgecolor='k')for n, i in enumerate(reg03['coords']):plt.text(i[0] - 0.13, i[1], reg03['area_name'][n])plt.title(cal[1])plt.grid(True, alpha=0.5)
plt.savefig('./images/河南省2018年经济组合拼接图__Pastel1_Quantiles.png', dpi=300)
