汇承HC-12无线模块的简单使用说明

**

无意间在网上看到HC-12的功能介绍,最吸引我的是他的通信距离。于是我从网上买了两个，想着替代两个蓝牙，实现远距离通信控制。

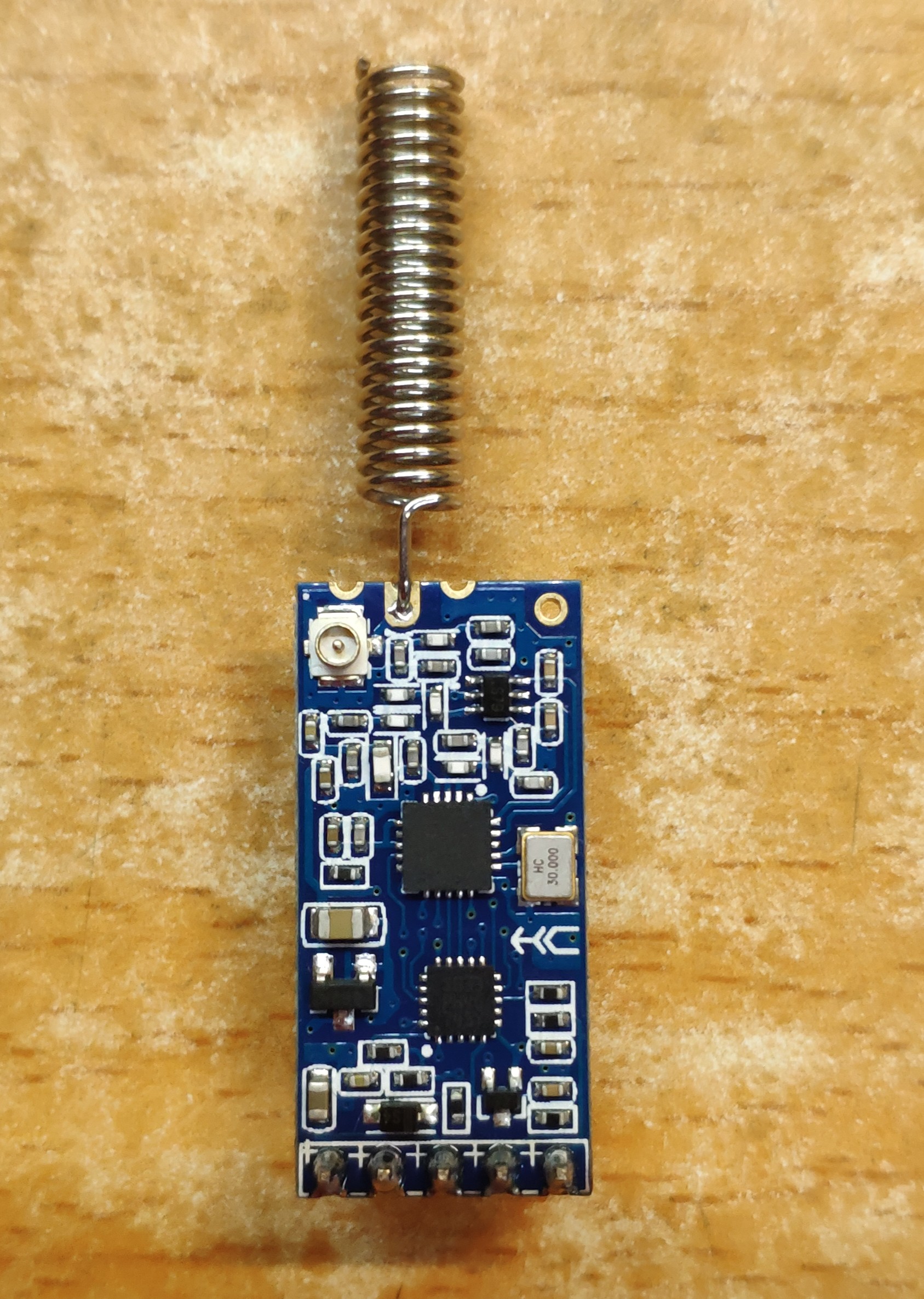

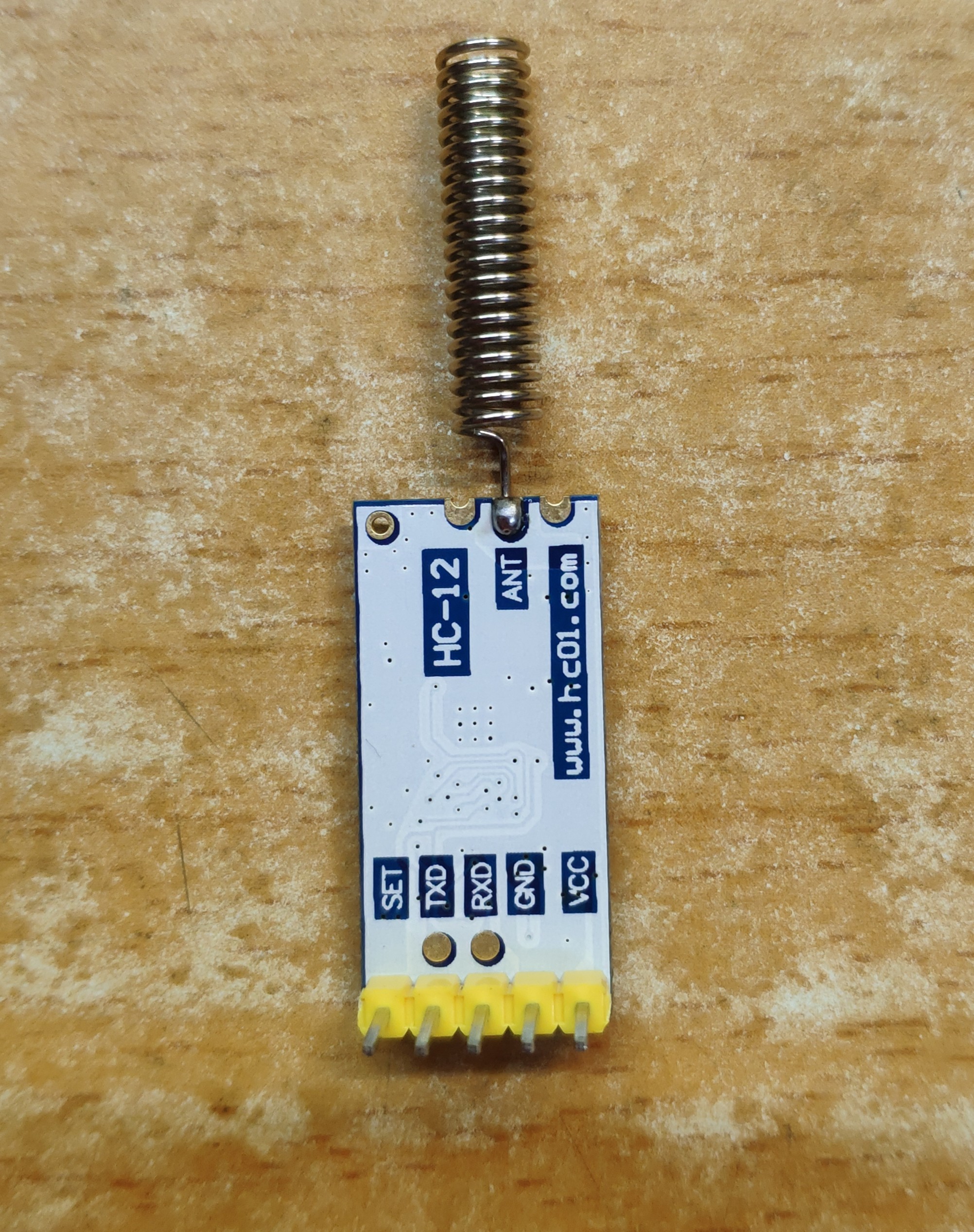

这两张图是我手上的HC-12无线模块，其他引脚我就不多说了，与蓝牙模块一样。这个SET脚，接地上电后会进入AT指令模式，悬空或拉高上电则是无线透传模式。所谓无线透传，就是关于这个无线协议的东西我们不用了解其内部是怎么传输的，只要会用单片机的串口就行了。

然后这个东西它是自动配对的，前提是两个模块的AT参数要一样。譬如，其出厂设置的波特率为9600，模式为FU3等等。蓝牙模块要实现两个自动配对则需要用蓝牙A绑定蓝牙B的地址，再次上电后才会自动配对。而HC-12这个模块不一样，另外，HC-12貌似可以多个自动配对。

关于HC-12的AT指令在网上可以搜到，我就不发了（主要是我没下载到，百度文库里有）。

最后附两张图

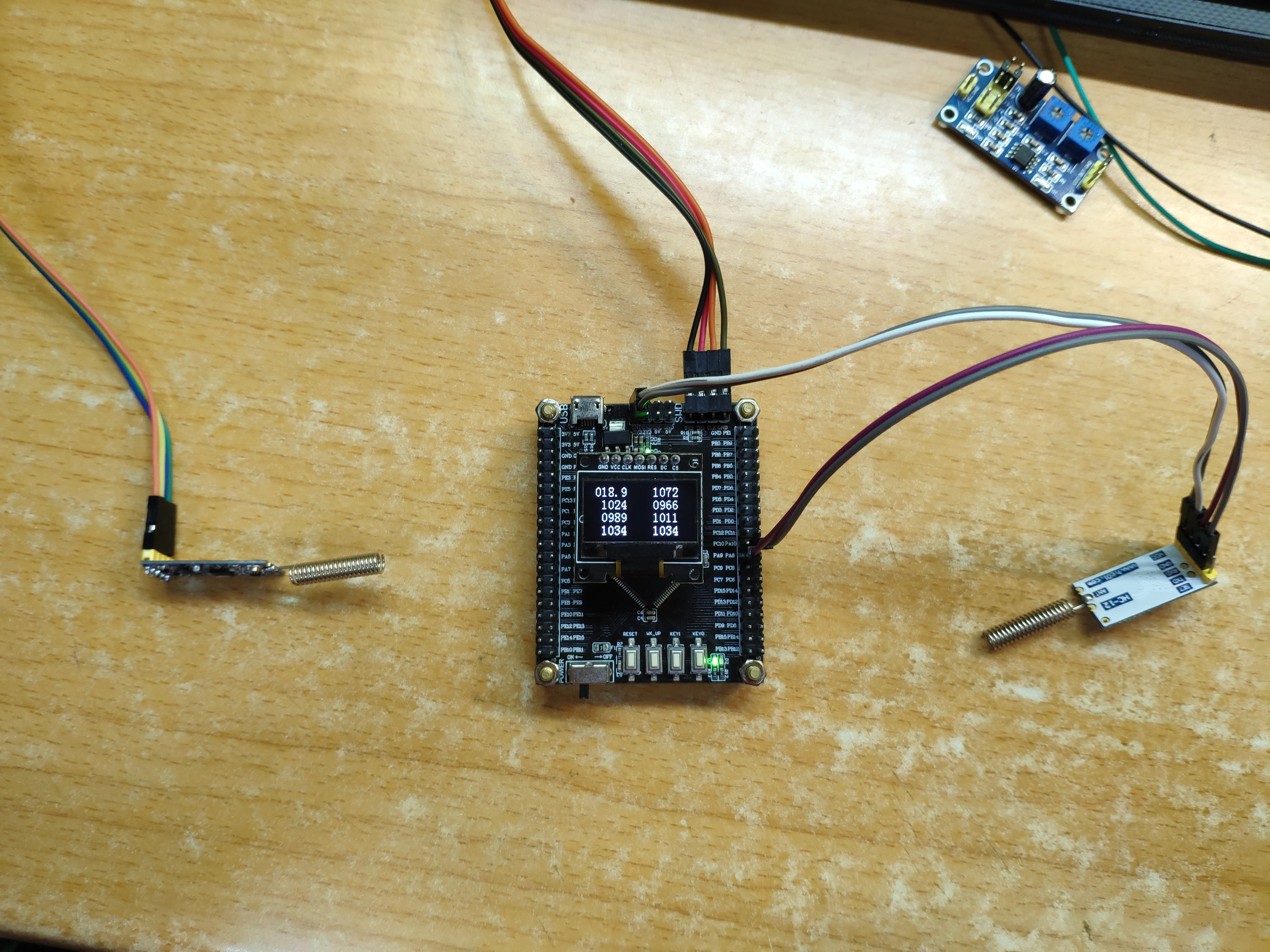

单片机将数据通过HC-12发送到电脑

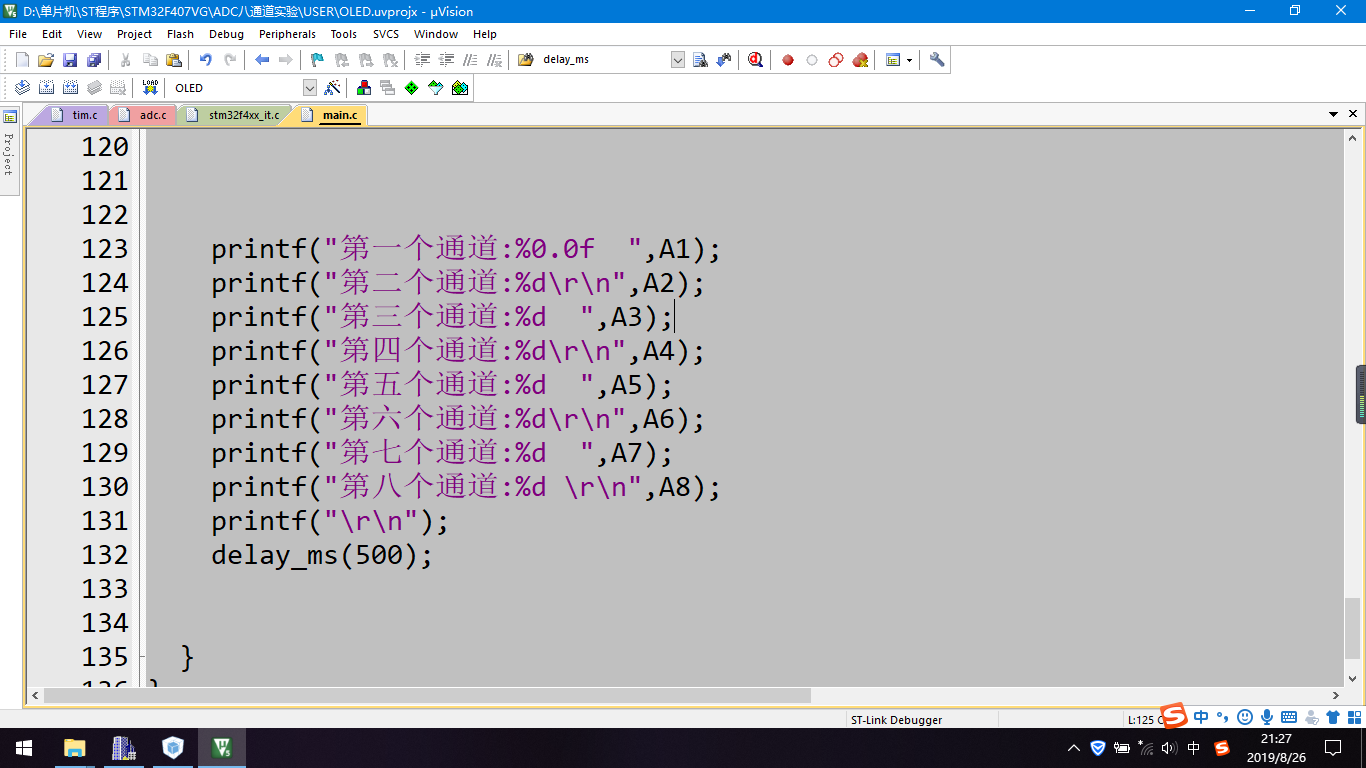

部分程序

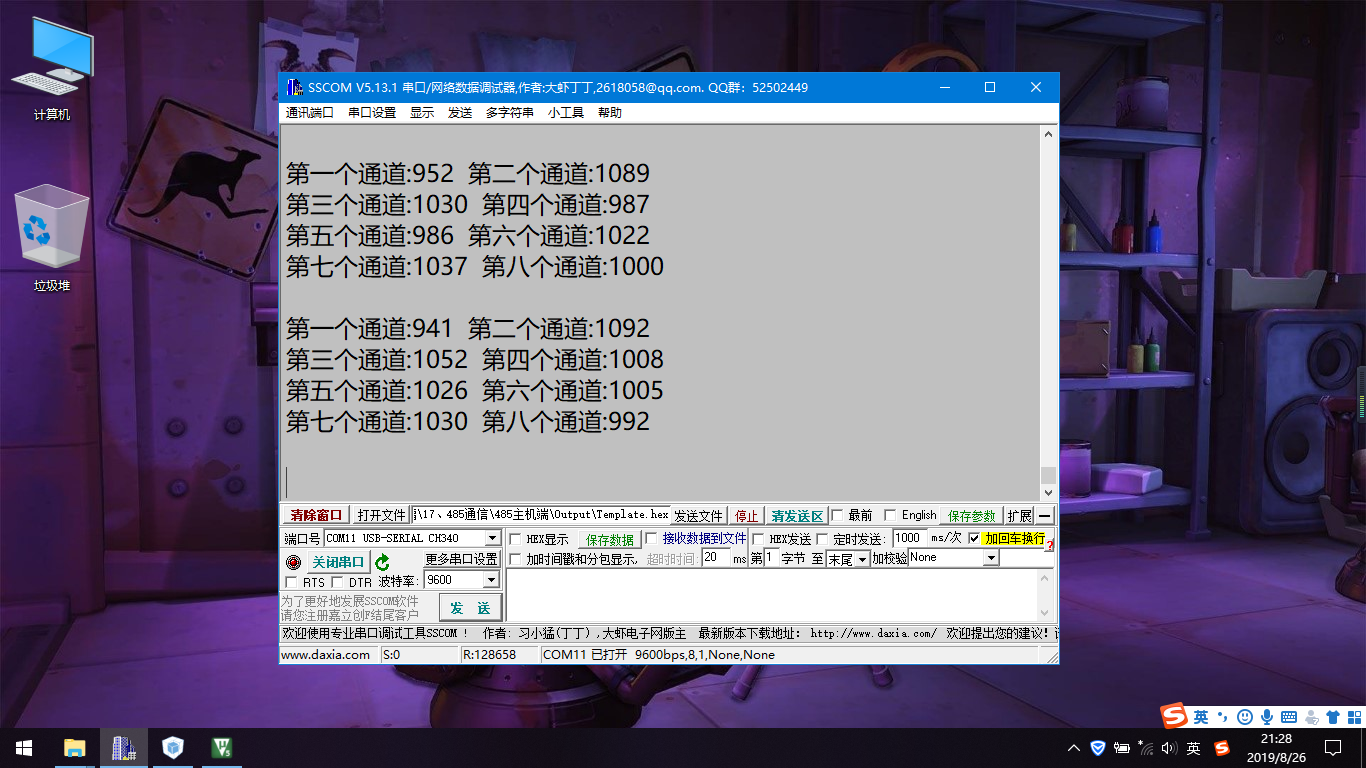

电脑通过串口调试助手接收到数据

第一次写博客，写得不好，大家见谅，嘻嘻

2021/10/10补充

本来以为这玩意很简单大家能拿到就用，没想到很多人还在问我这模块怎么用。

**1.**通俗讲，HC-12有两种模式，透传模式和设置模式。

**2.**HC-12有5个引脚，VCC，GND，TXD，RXD，SET，其中SET上电时接地就是设置模式，上电时不接或接高电平则为透传模式。

**3.**透传模式下又分为四个模式FU1，FU2，FU3，FU4，当两个模块配置一模一样时（包括FU和波特率），才可以上电自动配对。

**4.**透传模式是无需驱动的，像下面这两个CH340和模块，都插上电脑后，在其中一个串口助手上发"123456789"，在另一个串口助手上就能收到"123456789"。

**5.**HC-12官网 http://www.hc01.com/download
