一款mipi转lvds的lcd调试（lt8912b）

客户调试一款mipi转lvds的屏，使用的转换芯片是lt8912b。现将调试过程做个记录。
这款芯片之前在别的客户项目上调试过，但是这个客户的板子上存在如下问题：配置好设备树和驱动后，i2c读取lt8912b的寄存器0x9c-9f一直是ffff。咨询龙讯的FAE，原因就是没有识别到正确的MIPI信号。

根据LT8912B的调试文档，如果HDMI 或者LVDS 没有图像输出，则首先应该check是否正确的接收到MIPI 信号，并稳定的恢复了时钟信号。
1.确认是否接收了正确的MIPI信号，通过读Video check 寄存器。
2.确认是否稳定的恢复了时钟信号，通过读Pixel Clock 寄存器。
在这里插入图片描述

分析过程：
（1）开始怀疑MIPI信号问题，测试MIPI clk是正常的：

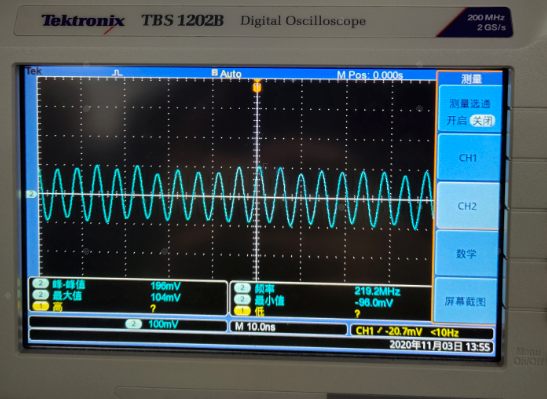

下面是HS mode 和LP mode的时钟波形：
在这里插入图片描述
频率有219Mhz，这个和使用的屏的参数有关。

bootable\bootloader\lk\dev\gcdb\display\include\panel_lt8912b_lvds480p.h中
static struct lane_configuration lt8912b_lvds480p_lane_config = {
4, 0, 1, 1, 1, 1, 1 //比mipi接口的lcd多了一个1
};
最后一个参数的定义：uint8_t force_clk_lane_hs; 是要来配置MIPI CLK为HS模式的。
默认的mipi屏不需要配置这个参数，比如：
static struct lane_configuration nt35521_720p_video_lane_config = {
4, 0, 1, 1, 1, 1
};
LT8912B 要求MIPI Clock Lane 是连续的，不要进入LP mode。

（2）排除器件的影响，更换lt8912b后问题还是存在。
（3）检查硬件，发现客户埋了个坑：把mipi的lane0正负接反了。
正常的寄存器数据如下：

[ 13.005051] <<-lt8912b->> [135]0x48 0xc1 = c1
[ 13.009326] <<-lt8912b->> [139]0x49 0xc1 = 0
[ 13.013383] <<-lt8912b->> [897]Enter read_para
[ 13.018072] <<-lt8912b->> [902][0x48] [09c] = 0x36
[ 13.031915] <<-lt8912b->> [902][0x48] [09d] = 0x63
[ 13.036251] <<-lt8912b->> [902][0x48] [09e] = 0xd
[ 13.040945] <<-lt8912b->> [902][0x48] [09f] = 0x2
[ 13.054823] <<-lt8912b->> [908][0x49] [0c] = 0xd3
[ 13.058967] <<-lt8912b->> [908][0x49] [0d] = 0x92
[ 13.080403] <<-lt8912b->> [908][0x49] [0e] = 0x29
[ 13.084488] <<-lt8912b->> [908][0x49] [0f] = 0x0
[ 13.091227] <<-lt8912b->> [912][0x49][0x13] mipi lane = 0x0
[ 13.110251] <<-lt8912b->> [914][0x49][0x15] lane swap = 0x20

识别到正确的mipi信号后，画面基本就出来了。剩下就是参数的优化了。如果lcd画面抖动的话，需要细调LCD参数。参考如下：

#ifdef MIPI_WXGA //1366x768
//H_act	 V_act	H_total	V_total	H_BP	H_sync	V_sync	V_BP
//{1366,768,	1500,	800,	64,	56,	3,	28};
// 1366x768 VESA Timing
static int mipi_dig_set_res(struct lt8912_data *data)
{int rc = 0;lt_debug("Enter mipi_dig_set_res MIPI_1366*768");data->lt8912_client->addr = 0x49;rc = lt8912_i2c_write_byte(data, 0x18, 0x38); // hsync width 56if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x19, 0x04); // vsync width 4if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x1c, 0x56); // Panel width LSBif (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x1d, 0x05); // Panel width MSB-1366if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x2f, 0x0c); // FIFO Buff Length 12 --?if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x34, 0xDC); // H-TOTAL LSBif (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x35, 0x05); // H-TOTAL MSB 1500if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x36, 0x20); // V-TOTAL LSBif (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x37, 0x03); // V-TOTAL MSB 800if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x38, 0x1C); // VBP LSB 28if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x39, 0x00); // VBP MSBif (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x3a, 0x00); // VFP LSB 0if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x3b, 0x00); // VFP MSBif (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x3c, 0x40); // HBP LSB 64if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x3d, 0x00); // HBP MSBif (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x3e, 0x0C); // HFP LSB 12if (rc)return rc;rc = lt8912_i2c_write_byte(data, 0x3f, 0x00); // HFP MSBif (rc)return rc;lt_debug("End   mipi_dig_set_res MIPI_1366*768");return 0;
}
#endif

可以使用i2c工具直接去修改寄存器来实时修改，观察参数的效果。
