正线性稳压器 (LDO)

LT1763

500mA、低噪声、LDO 微功率稳压器

先上百科：LT1763百度百科

LT1763

LT1763 系列是微功率、低噪声、低压差稳压器。这些器件能够提供 500mA 的输出电流和一个 300mV 的压差电压。该系列专为在电池供电型系统中使用而设计，30μA 的低静态电流使其成为一种理想的选择。静态电流处于良好受控状态；与采用其他许多稳压器不同，这系列在降压时的静态电流并不上升。

芯片简介

LT1763 稳压器的一个重要特点是具有低输出噪声。在增设一个外部 0.01μF 旁路电容器的情况下，输出噪声将降至 20μVRMS (在一个 10Hz 至 100kHz 的带宽之内)。LT1763 稳压器可在采用低至 3.3μF 的输出电容器时实现稳定。可以采用小的陶瓷电容器，而不像其他稳压器那样必需使用串联电阻。
内部保护电路包括反向电池保护、电流限制、热限制和反向电流保护。这些器件可提供1.5V、1.8V、2.5V、3V、3.3V 和 5V 的固定输出电压，并可用作一款具一个 1.22V 基准电压的可调型器件。LT1763 稳压器采用 8 引脚 SO 和 12 引脚扁平 (4mm x 3mm x 0.75mm) DFN 封装。

官方指导应用

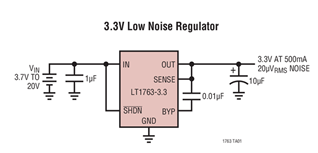

LT1763 3.3V 低噪声稳压器

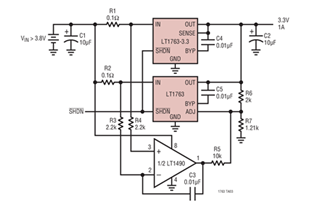

并联 LT1763 稳压器以提供较高的输出电流

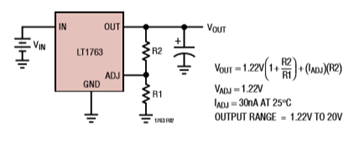

可调节型稳压器

数据手册摘录翻译

特征
■低噪声：20pVRMS（10Hz至100kHz）
■输出电流：500mA
■低静态电流：30uA
■宽输入电压范围：1.8V至20V
■低压差：300mV
■极低的关断电流：<1uA
■无需保护二极管固定输出电压：1.5V，1.8V，2.5V，3V，3.3V, 5V
■可调输出范围为1.22V至20V
■稳定的带有3.3uF输出电容器
■稳定与铝，钽或陶瓷电容器连接
■反向电池保护
■无反向电流
■过流和过温保护的8引脚SO和12引脚（4mm x 3mm）DFN封装

LT1763稳压器的一个关键特性是低输出噪声。
.

应用
■手机
■电池供电系统
■噪声敏感仪器系统

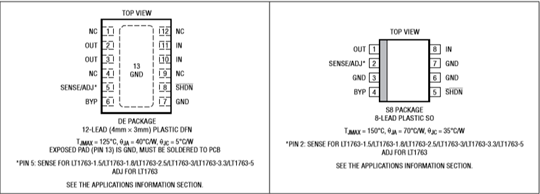

引脚配置及功能

引脚功能

• NC（针脚1,4,9,12）只有DE12存在：无连接。没有连接引脚与任何内部电路没有连接。这些引脚可以连接到GND或Viw，或悬空。

• OUT（引脚2,3 /引脚1）：输出。输出为负载供电。最小输出电容为3.3uF。
  被要求防止振荡。具有大瞬态负载的应用将需要更大的输出电容，以限制峰值电压瞬变。请参阅应用程序信息 - 关于输出电容和反向输出特性的信息部分。

• ADJ（引脚5 /引脚2）：调整。对于可调LT1763，这是误差放大器的输入。该引脚内部钳位至±7V。它具有30nA的偏置电流，流入引脚（参见“典型性能特性”部分中ADJ引脚偏置电流与温度的关系曲线）。 ADJpin电压为1.22V，以地为参考，输出电压范围为1.22V至20V。

• SENSE（引脚5 /引脚2）：输出检测。对于固定电压 - LT1763的版本（LT1763-1.5 / LT1763-1.8 /LT1763-2.5 / LT1763-3 / LT1763-3.3 / LT1763-5），SENSE引脚是误差放大器的输入。最佳规范将在SENSE引脚连接到稳压器的OUT引脚的位置获得。在关键应用中，小电压降是由稳压器和负载之间的PC走线的电阻（Rp）引起的。通过将SENSE引脚连接到负载的输出，可以消除这些问题，如图1所示（开尔文检测连接）。

    请注意，外部PC走线上的压降会增加稳压器的压差。在标称额定输出电压下，SENSE引脚偏置电流为10uA。SENSE引脚可以拉到地下（如在双电源系统中，稳压器负载返回到负电源），仍然允许器件启动和运行。


• BYP（引脚6 /引脚4）：旁路。BYP引脚用于旁路LT1763稳压器的基准电压，以实现稳压器的低噪声性能。 BYP引脚内部钳位至±0.6V（一个VBE）。从输出到该引脚的小电容将绕过参考电压以降低输出电压噪声。最大值0.01uF可用于降低输出电压噪声一个典型的在10Hz至100kHz带宽内的20pVRMS。如果不使用，该引脚必须保持未连接状态。

• GND（引脚7，裸露焊盘引脚13 /引脚3,6,7）：接地。DFN封装的裸露焊盘是电气焊接连接到GND。为了确保正常的电气和热性能，将引脚13焊接到PCB接地并直接连接到引脚7 .将输出电压设置电阻分压器的底部直接连接到GND引脚，以获得最佳的负载调节性能。

• SHDN（引脚8 /引脚5）：关断。 SHDN引脚用于将LT1763稳压器置于低功耗关断状态。当SHDN引脚拉低时，输出将关闭。 SHDN引脚可以由5V逻辑驱动，也可以通过开路集电极逻辑和上拉电阻驱动。上拉电阻需要提供开集电极栅极的上拉电流，通常为几微安，SHDN引脚电流通常为1uA。如果未使用，SHDN引脚必须连接到Viw。如果SHDN引脚未连接，器件将处于低功耗关断状态。

• IN（引脚10,11 /引脚8）：输入。通过IN引脚为器件供电。如果器件距离主输入滤波电容器超过6英寸，则需要在该引脚上提供旁路电容。通常，电池的输出阻抗随频率而上升，因此建议在电池供电的电路中加入旁路电容.1uF至10uF范围内的旁路电容就足够了。LT1763稳压器设计用于承受IN引脚相对于地和OUT引脚的反向电压。在反向输入的情况下，如果电池向后插入可能会发生这种情况，设备就会像其输入端串联一个二极管。没有反向电流流入稳压器，负载不会出现反向电压。该设备将保护自身和负载。

实例
