目标
实现一个sallenkey二阶低通滤波器，其中的电阻用开关电容电路替换。
电路模型

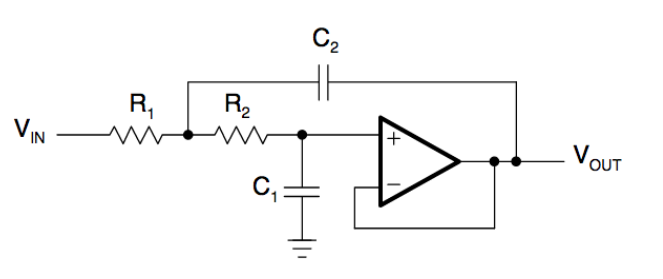

二阶低通sallenkey电路
开关电容电路
其可以等效为一个电阻R，因此我们可以将此电路替换掉sallenkey滤波器当中的R1和R2。其中的非门逻辑以及开关1，2我们可以分别用两个器件实现：CD40106B和CD4016B。
所需器件
CD40106B
一个40106有6组非门逻辑。（14个引脚，1个源，1个地，另外12个两两构成一个非门）
CD4016B
可以看出，sallekey 电路中有2个R，置换成开关电容电路后一共有4个switch，而4016正好提供4个swtich，因此我们只需要一个4016就能实现。
LM741

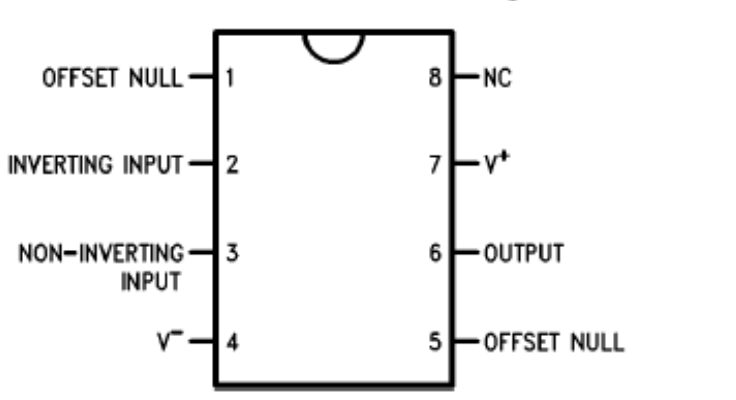

我们采用L741放大器用于sallenkey电路。
接线图
——————————————————————————————
2022.3.1 更正
接线图中：
4016的7号引脚：接地改为接-5v
LM741的4号引脚：接地改为接-5v
40106的7号引脚：接地改为接-5v
