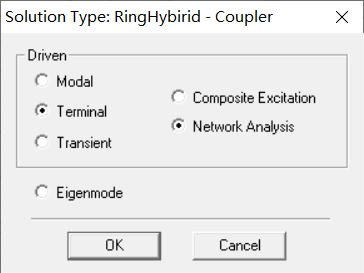

1:设置终端求解类型
2：创建物体模型

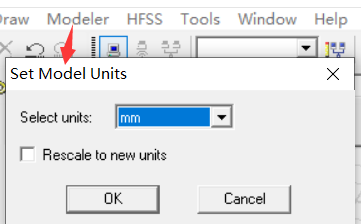

设置单位

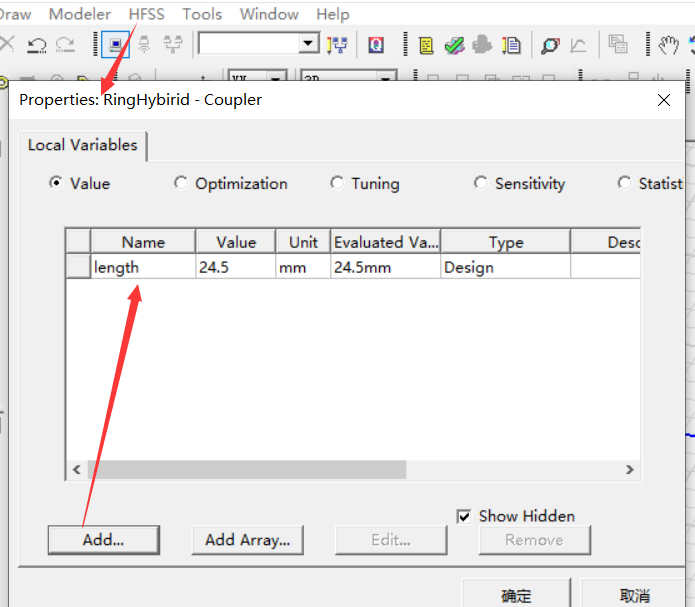

设置一个变量表示传输线终端到圆心的距离

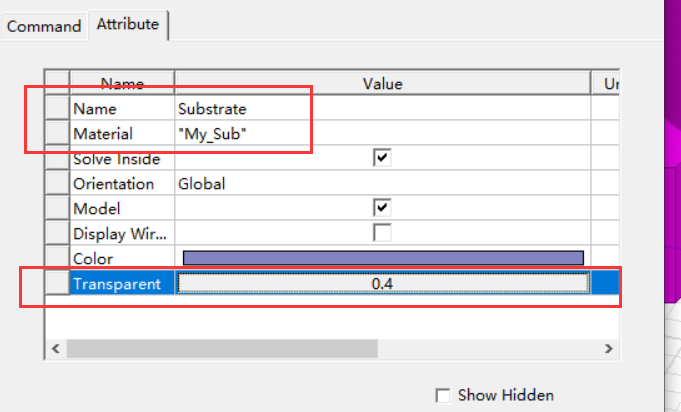

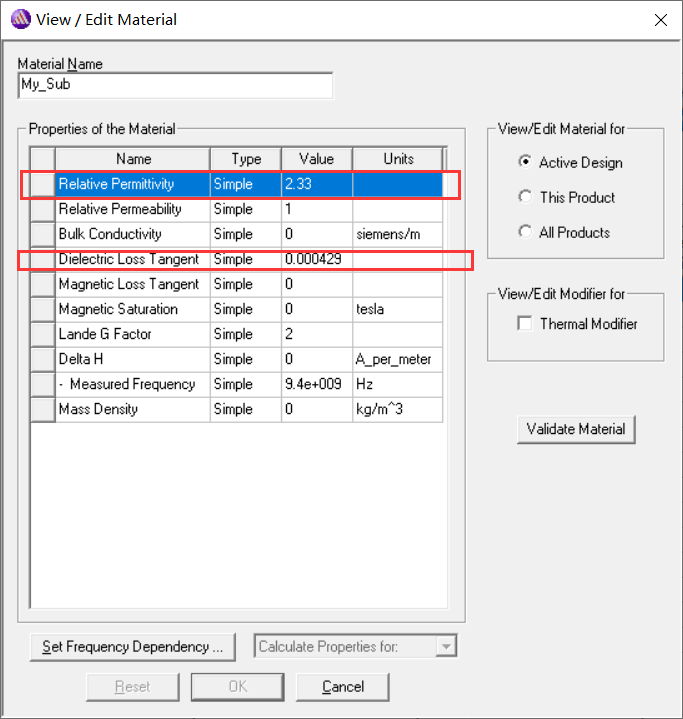

添加新的介质材料

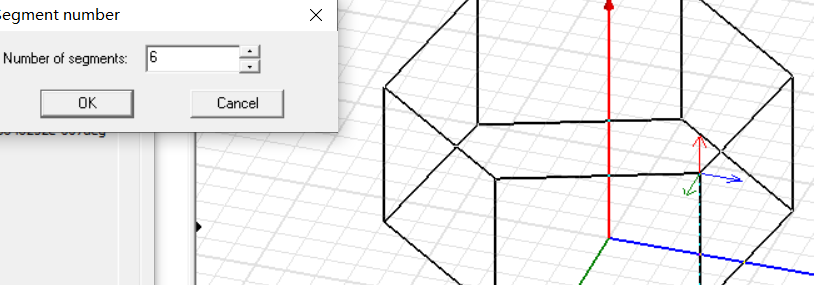

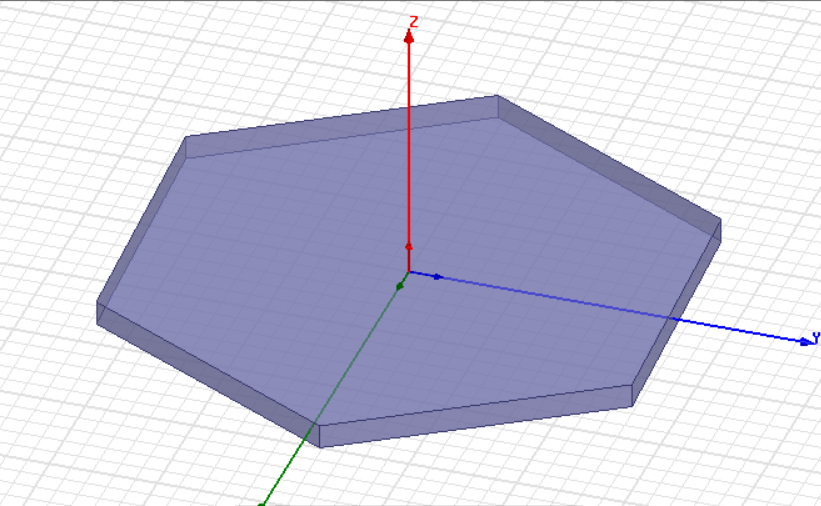

创建正多边体
创建完成以后 可以通过“ctrl+D”全屏显示

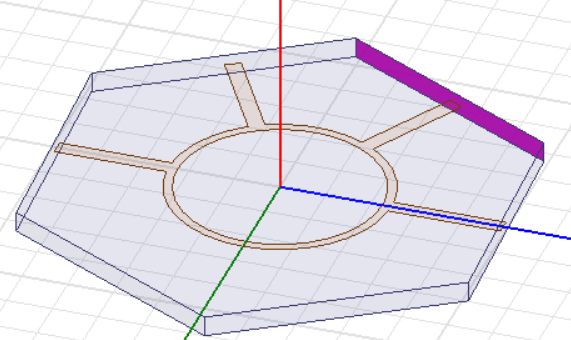

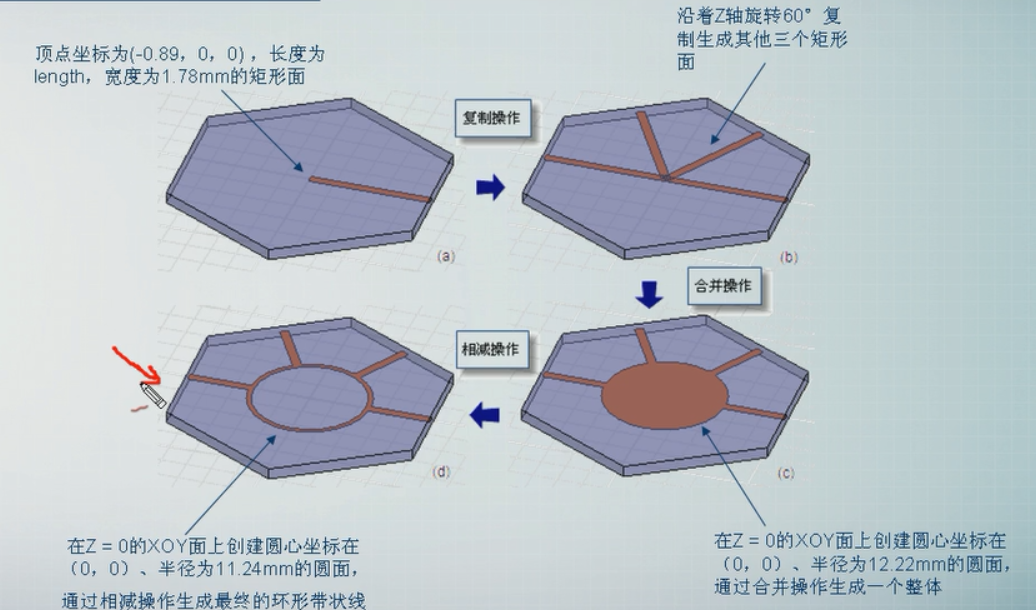

创建环形带状线

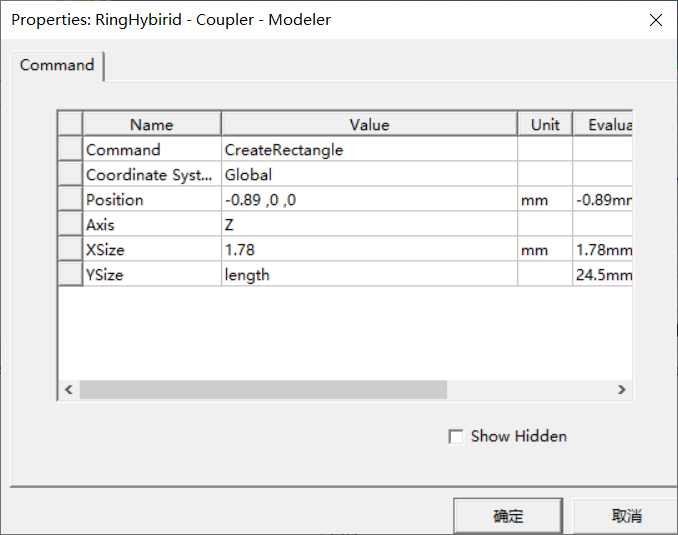

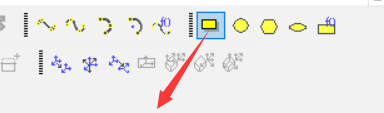

创建矩形面

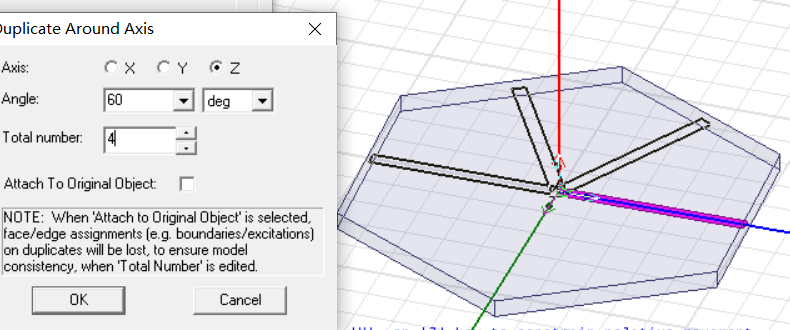

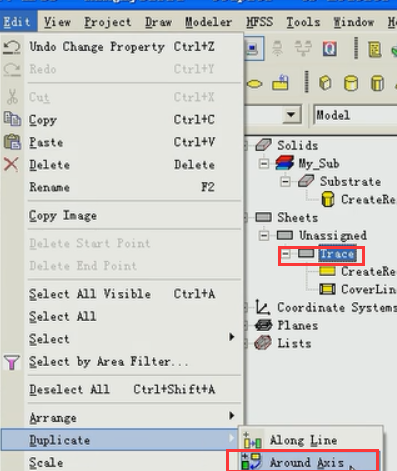

通过复制生成其他3根传输线

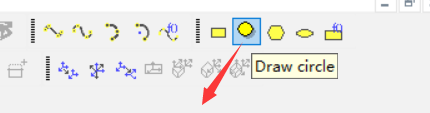

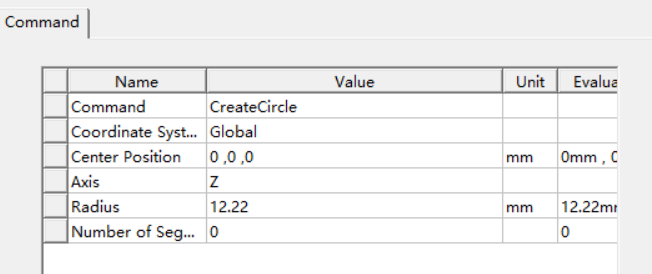

创建圆面

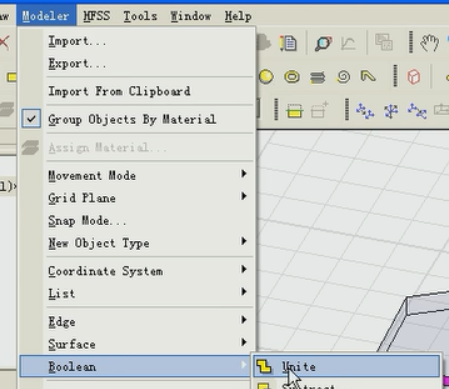

合并圆面和4个传输线

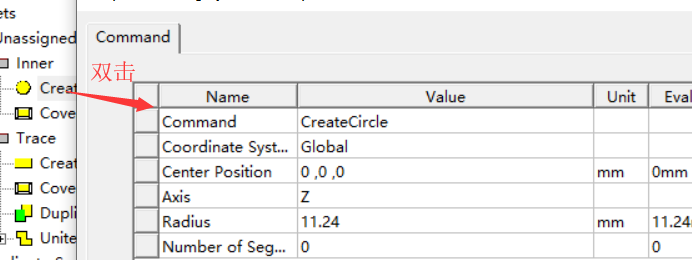

在生成一个圆面用于构造圆环

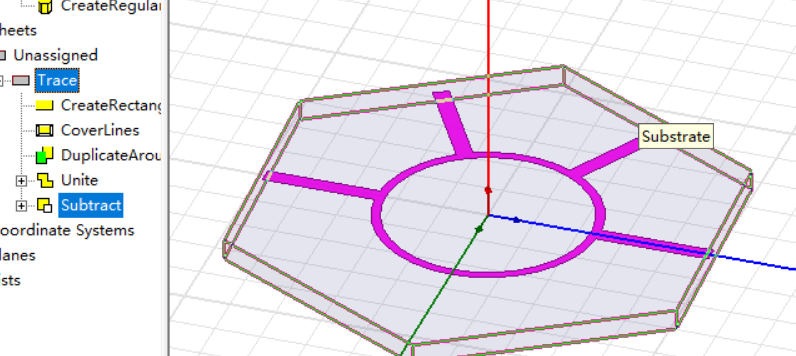

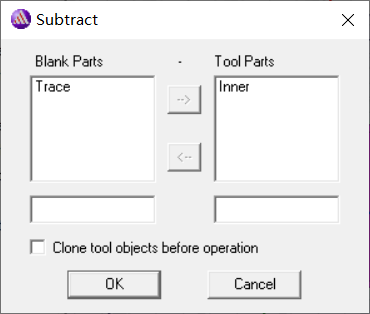

依次选中trace和圆面，利用boolean-> substract构造圆环
设置边界条件
对于当前的设计条件来说，物体上下表面是参考地，所以它的上下表面需要被设置为理想导体边界条件，在HFSS中，背景会被默认设置为理想导体边界条件，所以介质层的上下表面会被默认设置为理想导体边界条件，而不需要重新设置为理想导体边界条件；

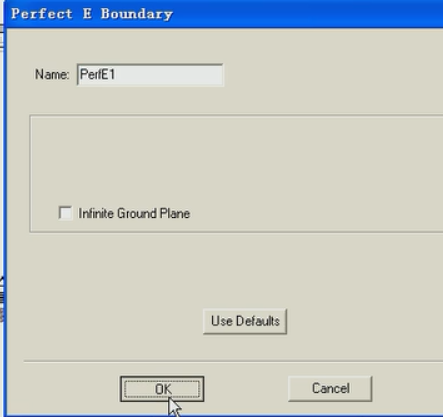

另外这个环状结构需要被设置为理想导体边界条件。因此，选中环形结构，设置理想导体边界

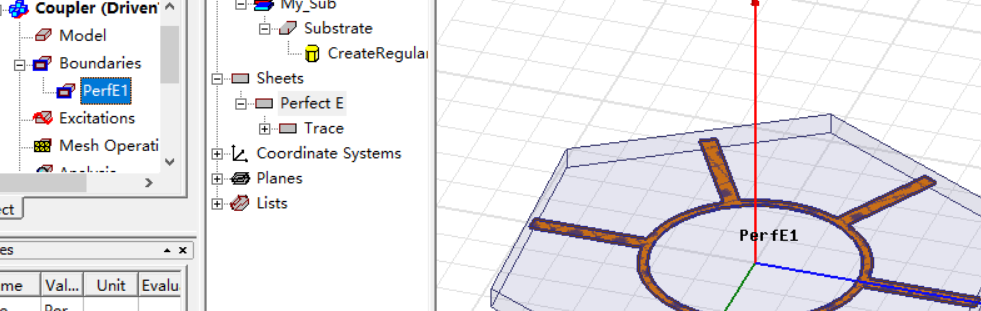

设置成功后，会在工程树中看到

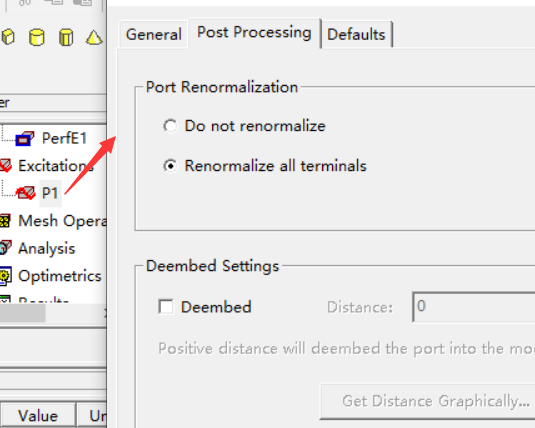

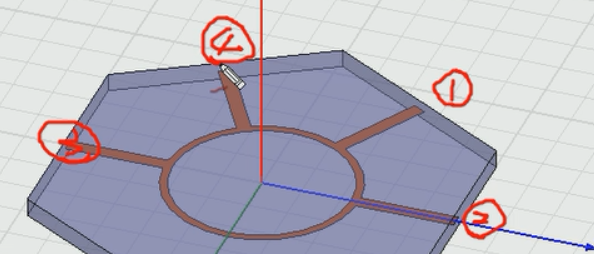

设置4个端口激励（设置为波端口激励）

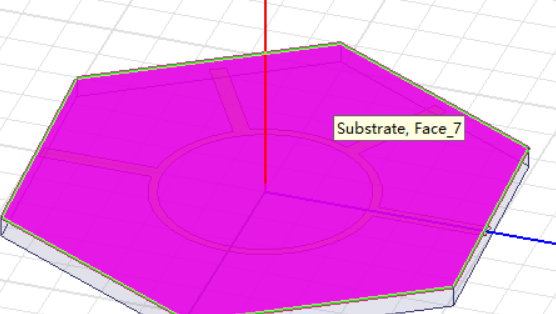

首先选中该平面
使用“ctrl+B”选中波端口1所在的平面，

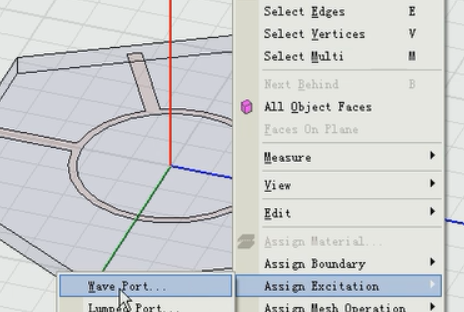

然后鼠标右击

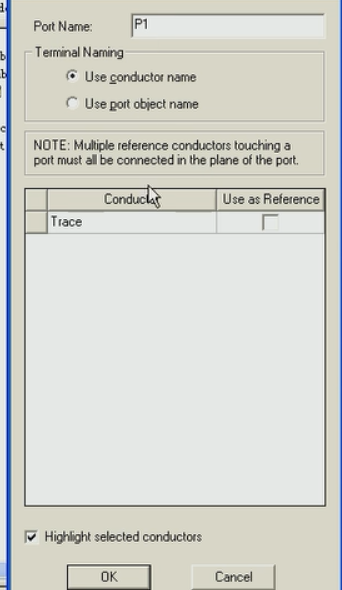

设置端口名称为P1
同理，依次设置P2，P3，P4

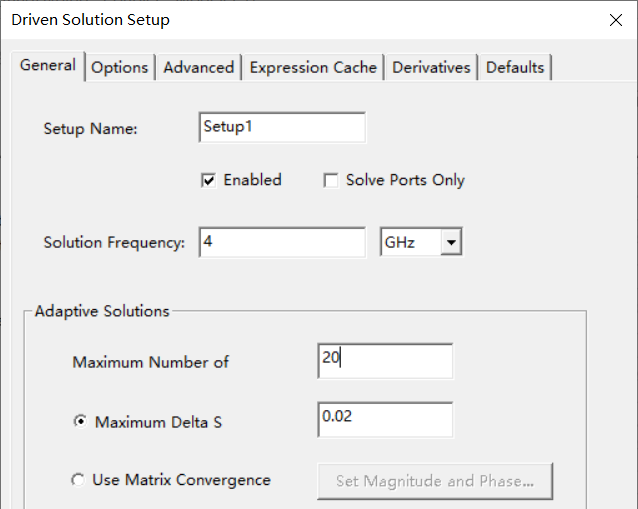

添加求解设置

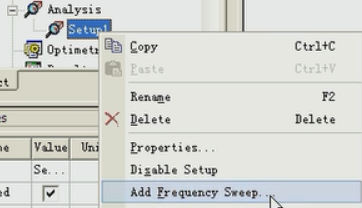

添加扫频设置

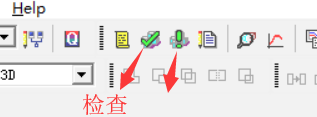

检查设计的完整性和正确性并运行

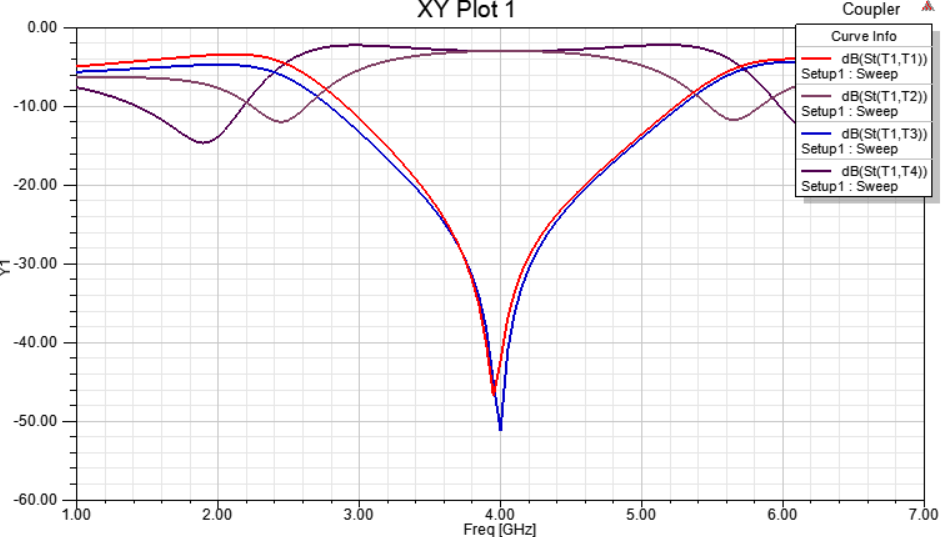

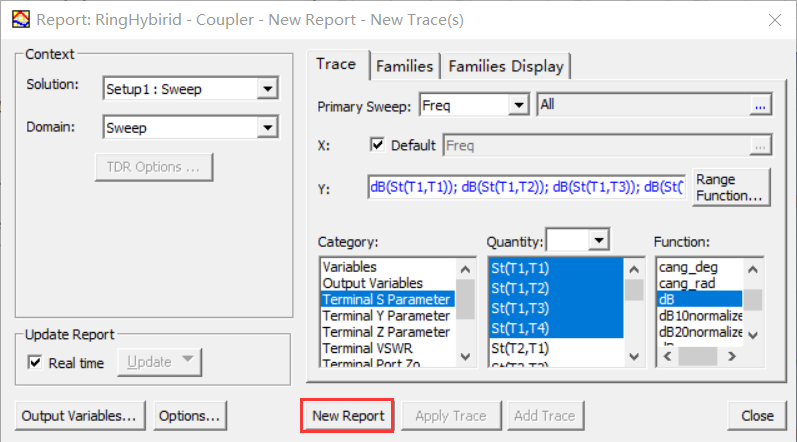

查看1~7GHz的扫频结果
S参数扫频结果：端口2和端口4在工作频点为4GHz时S参数为-3dB，表示端口2和端口4的输出功率大约是端口1的1/2（可以通过S参数的公式计算出来）；S11=-44dB@4GHz，即其回波损耗为-44dB；S14=-51

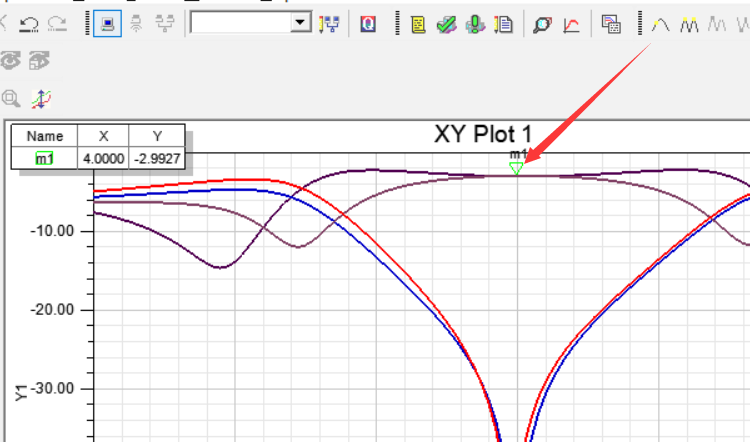

通过添加make点 查看具体数值
查看在4GHz频点下的S参数矩阵值
