0. 简介

传统的地图生成方法一般是依靠Lidar和IMU结合的，但是问题在于，目前Lidar和IMU的紧耦合主要集中在前端里程计，基本没有涉及到后端全局优化以及建图的融合。为此文章《Globally Consistent and Tightly Coupled 3D LiDAR Inertial Mapping》提出了一种改进的地图生成方法，并设计一个在所有阶段(前端里程计+后端全局优化和建图)，IMU和LIDAR都紧耦合的SLAM系统。这是作者实验室的官网，后续应该其后续工作应该会在官网中查到。

1. 文章贡献

本文的LiDAR-IMU紧耦合方法贯穿所有状态估计阶段。是目前为止第一个在全局轨迹规划上同时利用了LiDAR和IMU的约束的工作。与此前的LiDAR-IMU SLAM框架相比有以下几点不同：

1. 不同于此前的LiDAR SLAM从点云中提取平面和边缘特征来进行匹配，本文使用体素化的GICP匹配代价因子（voxelized GICP matching cost factor），可以在GPU上并行计算；
2. 本方法中的紧耦合里程计模块使用固定滞后平滑；
3. 激光雷达和IMU的紧密耦合，这里的紧耦合不仅体现在前端，而且在后端的因子图优化中也大量体现了紧耦合。

2. 详细内容

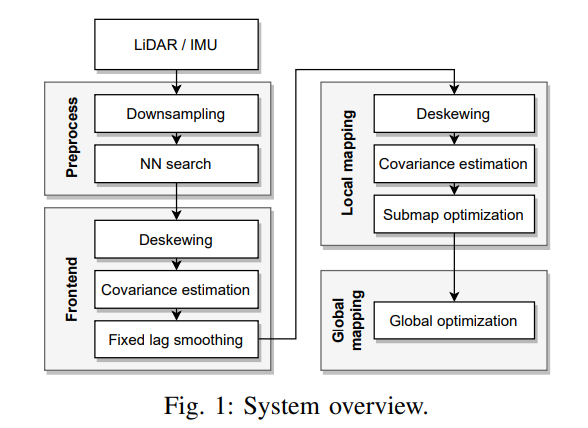

系统框架如下图，主要包括4个模块，预处理模块，前端里程计模块，局部建图模块，全局建图模块，所有模块都是LIDAR-IMU紧耦合的。里程计估计(即前端)模块鲁棒地估计传感器运动，并提供最新传感器状态的初始估计。通过后续的局部映射模块对估计的传感器状态进行细化，并将多个局部帧合并为一个子地图。然后，全局映射模块优化子地图位姿，使全局配准误差最小化，同时保持地图的一致性。我们通过多线程并行运行这些模块。

将在估计模块中被估计的传感器状态$x_t$定义为

$$x_t=[T_t,v_t,b_t{]}^T$$

其中$T_t=[R_t|T_t]\in SE(3)$为传感器位姿，$v_t\in {\mathbb{R}}^3$为速度，$b_t=[b_t^a,b_t^{\omega }]\in {\mathbb{R}}^6$为IMU加速度和角速度偏差。从激光雷达点云$P_t$和IMU测量值(线性加速度$a_t$和角速度${\omega }_t$)估计传感器状态的时间序列。请注意，我们将LiDAR点云转换为IMU坐标框架，并且为了效率和简单性，将它们视为统一的传感器坐标框架。

这部分的具体操作即为进行了一个离群点的剔除，只不过这里离群的定义是依赖于时间戳，由于激光雷达的扫描方法，落入同一个体素格子的点的时间戳应该是大差不差的，用这个时间来做剔除，从而减小噪声点对体素化的负面影响。

2.1 LIDAR匹配残差因子

匹配代价因子约束2个传感器位姿(${\mathbf{T}}_i$和${\mathbf{T}}_j$)，使点云(${\mathcal{P}}_i$和${\mathcal{P}}_j$)之间的匹配代价最小。选择voxelized GICP (VGICP)代价[20]作为匹配代价，它是适用于GPU计算的广义ICP[21]的变体。

VGICP将每个输入点$p_k\in {\mathcal{P}}_i$建模为高斯分布$p_k=({\mu }_k,C_k)$，根据当前点$p_k$的邻近点计算协方差矩阵$C_k$，而上一帧点云${\mathcal{P}}_j$，假设已经经过建图模块融合了的话，则${\mathcal{P}}_j$就已经被体素化，每个体素也是通过一个高斯分布来表示的，这个高斯分布是通过该体素内的所有点的高斯分布计算出来的，当前点云的$p_k$点通过位姿变换：
$${\mathbf{T}}_i^{-1}{\mathbf{T}}_j$$
上一帧点云中的某个体素也符合正态分布：
$$p_k^{\prime }=({\mu }_k^{\prime },C_k^{\prime })$$
构成一组数据关联。如果我们把这组数据关联对应的残差记为
$$d_k={\mu }_k^{\prime }-{\mathbf{T}}_i^{-1}{\mathbf{T}}_j{\mu }_k$$

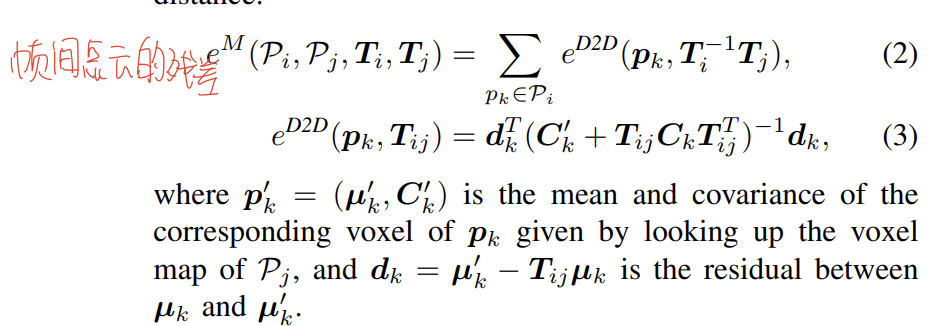

然后，基于GICP分布到分布的距离定义${\mathcal{P}}_i$和${\mathcal{P}}_j$之间的匹配代价$e^M$,点云利用体素来实现一个离散化，对落入体素内的点的分布情况进行处理，可以得到内部点的高斯分布，那么按照一般SLAM求位姿的思路，我们的流程大概率是列一个残差的式子，然后寻找一个位姿变化$T$来最小化这个残差，在GICP里面作者使用的是下面这样一个残差的表示方法。

其中$p_k^{\prime }=({\mu }_k^{\prime },C_k^{\prime })$是通过查找${\mathcal{P}}_j$的体素图得到的$p_k$对应体素的均值和协方差，$d_k={\mu }_k^{\prime }-T_{ij}{\mu }_k$是${\mu }_k$和${\mu }_k^{\prime }$之间的残差。

从公式2的导数中，我们得到一个Hessian因子来约束${\mathbf{T}}_i$和${\mathbf{T}}_j$之间的相对姿态。值得强调的是，在每次优化迭代中，都在当前线性化点重新评估和线性化$e^M$，$e^M$就是GICP的成本因子，我们可以理解为是总的残差里面的一部分，就像VINS一样。从而得到比传统SE3相对位姿约束[4]更精确的约束。

2.2 IMU的预积分因子

利用IMU预积分技术[22]有效地将IMU约束融入因子图中。给定IMU测量值($a_t$和${\omega }_t$)，在给定IMU测量的情况下，传感器的未来状态可以估计为：

IMU预积分因子整合了$i$和$j$两个时间步间的系统演化，得到了相对的身体运动约束(详细推导参见[22]):

IMU预积分因子使系统能够在几何特征不足且 LiDAR 因子可能不足的环境中保持因子图的良好约束。

3. SLAM pipeline

3.1 数据预处理

这部分中论文作者提到了一个偏移校正的方法，采用时间戳来进行校正。原文的意思个人感觉是给点和体素格子都赋一个时间戳，如果点的时间戳和体素格子的时间戳的偏差超过了一定的范围，就将点移动到另一个体素格子里面去，从而避免在体素进行整合的时候出现明显的偏差。但是论文并没有对这个体素格子的时间戳做说明，个人感觉应该就是进行了一个离群点的剔除，只不过这里离群的定义是依赖于时间戳，由于激光雷达的扫描方法，落入同一个体素格子的点的时间戳应该是大差不差的，用这个时间来做剔除，从而减小噪声点对体素化的负面影响。

3.2 里程计估计

里程计估计模块通过融合LiDAR和IMU测量值来补偿传感器的快速运动，并鲁棒地估计传感器状态。首先，基于IMU动力学的运动预测将点云数据转换到IMU帧，校正传感器运动引起的点云失真;然后，我们使用预先计算的邻近点来计算每个点的协方差。在点的偏移矫正完成之后，按照下图构建因子图。
