数据流图（DFD）是描述数据流程的图形工具，数据流图从数据传递和加工的角度，以图形的方式刻画数据流从输入到输出的移动变换过程。数据流图是系统逻辑模型的图形表示，从数据的传递与加工角度，来刻画数据流从输入到输出的移动变化过程，直接支持系统的功能建模。

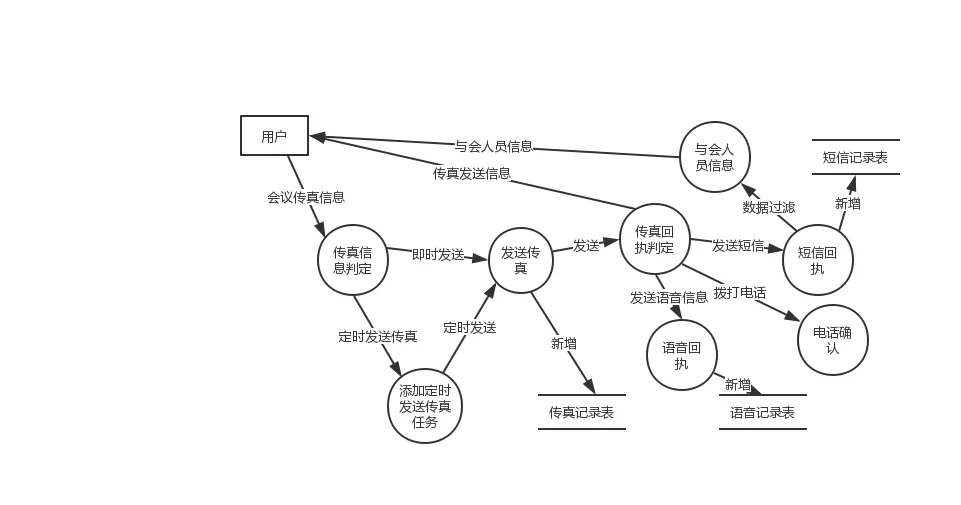

下面放出一张实例：

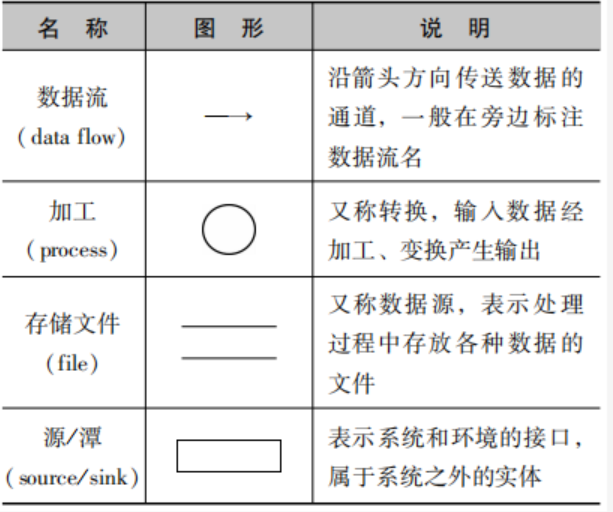

一般来说，数据流图由以下图形构成：

数据流图 - Yourdon / DeMarco符号的英文名可能更容易理解：

数据流程图包括：
a．指明数据存在的数据符号，这些数据符号也可指明该数据所使用的媒体；
b．指明对数据执行的处理的处理符号，这些符号也可指明该处理所用到的机器功能；
c．指明几个处理和（或）数据媒体之间的数据流的流线符号；
d．便于读、写数据流程图的特殊符号。

因此，可以把数据流图理解成一种描述数据流向的图示。构造数据流图首先需要确定输入与输出（即方框）紧接着按照数据流向，从外层到内层，自顶向下逐层分解进行绘制。

数据流图构建规则：
1.自外向内，自顶向下，逐层细化，完善求精

2.保持父图与子图的平衡(平衡原则)

3.保持数据守恒(守恒原则)

4.加工细节隐蔽(隐蔽原则)

5.简化加工间的关系

6.均匀分解

7.适当地为数据流、加工、文件、源/宿命名、名字反映该成分的实际意义，避免空洞的名字

8.忽略枝节

9.表现的是数据流而不是控制流

10.只有数据，没有控制(无控制原则)
