什么是抖动?什么叫抖动

抖动的定义是“数字信号的各个有效瞬时对其当时的理想位置的短期性偏离”，这意味着抖动是不希望有的数字信号的相位调制。相位偏离的频率称为抖动频率，与抖动有密切关系的第二个参数称为漂移，把它定义为“数字信号的各个有效瞬间相对其当时的理想位置的长期偏离”。到目前为止，在抖动和漂移之间的界限还没有明确的定义，通常具有频率低于1Hz至10Hz相位变化部分称为漂移。由于信号再生点把差错引入到数字比特流中以及在含有缓冲存储器的数字设备中的数字溢出或取空，可以把滑动引入到数字信号中，因此抖动可以降低数字电路的传输性能。抖动分系统性抖动和随机性抖动，系统性抖动是由于信号再生装置中定时恢复电路调整不当，或者码间干扰以及由于电缆均衡有缺陷而产生幅度到相位变换而引起的，系统性抖动与码型相关；随机抖动来源于内部干扰信号，如中继器的噪声、串话或反射，随机抖动与传输码型无关，在大部分现有低速数字系统中系统性抖动是主要的，在一个多接力段系统中，对所有数字波道都应该确定无输入抖动时输出抖动的累计平方根值和总的抖动转移函数。最大容许输入抖动通常与无线段的数目无关，因此应该分别测量所有数字波道中的每接力段的最大容许输入抖动。
在数据网络中，抖动（jitter）是通过一个网络的反应时间的可变性测量标准。一个非常小量的抖动对使用语音和视频的实时应用都是很重要的。抖动可能也指由从它的原始时间选择位置的信号变化引起的模拟传输线路失真。

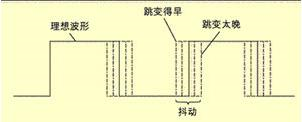

图1 时间抖动示意图

• 时间抖动的概念

在理想情况下，一个频率固定的完美的脉冲信号（以1MHz为例）的持续时间应该恰好是1us，每500ns有一个跳变沿。但不幸的是，这种信号并不存在。如图1所示，信号周期的长度总会有一定变化，从而导致下一个沿的到来时间不确定。这种不确定就是抖动。
抖动是对信号时域变化的测量结果，它从本质上描述了信号周期距离其理想值偏离了多少。在绝大多数文献和规范中，时间抖动（jitter）被定义为高速串行信号边沿到来时刻与理想时刻的偏差，所不同的是某些规范中将这种偏差中缓慢变化的成分称为时间游走（wander），而将变化较快的成分定义为时间抖动（jitter）。
[外链图片转存失败,源站可能有防盗图片保存下来直1 时间抖动示意图]接上1https://MslVblog5dnimg.5n/2020070804286.png9(图1 时间抖动示意图)]
1．时间抖动的分类
抖动有两种主要类型：确定性抖动和随机性抖动。
确定性抖动是由可识别的干扰信号造成的，这种抖动通常幅度有限，具备特定的（而非随机的）产生原因，而且不能进行统计分析。
随机抖动是指由较难预测的因素导致的时序变化。例如，能够影响半导体晶体材料迁移率的温度因素，就可能造成载子流的随机变化。另外，半导体加工工艺的变化，例如掺杂密度不均，也可能造成抖动。
2．时间抖动的描述方法
可以通过许多基本测量指标确定抖动的特点，基本的抖动参数包括：
1)周期抖动（period jitter）
测量实时波形中每个时钟和数据的周期的宽度。这是最早最直接的一种测量抖动的方式。这一指标说明了时钟信号每个周期的变化。
2)周期间抖动（cycle-cycle jitter）
测量任意两个相邻时钟或数据的周期宽度的变动有多大，通过对周期抖动应用一阶差分运算，可以得到周期间抖动。这个指标在分析琐相环性质的时候具有明显的意义。
3)时间间隔误差（timer interval error，TIE）
测量时钟或数据的每个活动边沿与其理想位置有多大偏差，它使用参考时钟或时钟恢复提供理想的边沿。TIE在通信系统中特别重要，因为他说明了周期抖动在各个时期的累计效应。
3．时间抖动的频域表示——相位噪声
相位噪声是对信号时序变化的另一种测量方式，其时间抖动（jitter）在频率域中的显示。图2用一个振荡器信号来解释相位噪声。
如果没有相位噪声，那么振荡器的整个功率都应集中在频率f=fo处。但相位噪声的出现将振荡器的一部分功率扩展到相邻的频率中去，产生了边带(sideband)。从图2中可以看出，在离中心频率一定合理距离的偏移频率处，边带功率滚降到1/fm，fm是该频率偏离中心频率的差值。
相位噪声通常定义为在某一给定偏移频率处的dBc/Hz值，其中，dBc是以dB为单位的该频率处功率与总功率的比值。一个振荡器在某一偏移频率处的相位噪声定义为在该频率处1Hz带宽内的信号功率与信号的总功率比值。

图2 相位噪声示意图

时间抖动的模型

为了更好的对jitter进行描述，需要建立一套模型来分析不同情况下jitter的影响。根据产生jitter的原因不同，对jitter模型一般如下：

图8 Jitter模型
1．随机抖动（RJ，Random Jitter）
随机抖动是时间上的噪音，并没有任何已知的模式。尽管在随机过程的理论中，随机抖动可能有各种概率分布，但是jitter模型中通常假定为高斯正态分布。原因有两个：第一，许多电路中，随机噪声的主要来源是热噪声，其具有高斯分布；第二，根据中心极限定律，许多独立不相关噪声源叠加后趋近于一个高斯分布。由于随机抖动满足高斯分布，因此它的峰值是无界的。这是随机抖动区别于确定性抖动的重要特征。
2．确定性抖动（DJ，Deterministic Jitter）
相对于随机抖动，确定性抖动（DJ）是可以重复和预测的时间抖动，因此，DJ的峰峰值是有界的，而这个边界的位置随着测量次数的增加可以逼近真实值。DJ又可以分成几种，每种有自己的特点和背后对应的物理机制。
1)数据依赖型抖动（DDJ，Data Dependent Jitter）
数据依赖型抖动是和数据每一位内容相关的抖动。通常产生DDJ的原因是数据流通过带宽明显受限的信道时，出现码间干扰（ISI）而引起的。DDJ通常具有两个分立脉冲形式的直方图，并且两个峰的高度相同（根据峰所处的位置又可以分成高概率DDJ和低概率DDJ）。
2)占空比失真抖动（DCD，Duty Cycle Distortion）
占空比失真抖动是当时钟信号占空比不是50％时，由于过零点的位置不同所带来的测量抖动。其产生的原因有两种，其一，信号上升沿的摆率和下降沿的摆率不同，其二，由于判决阈值偏高或偏低。DCD通常具有和DDJ类似的两个分立脉冲形式的直方图，并且两个峰的高度相同。
3)有界不相关抖动（BUJ，Bounded Uncorrelated Jitter）
有界不相关抖动是一类在时间上不与jitter测量时刻相关，分布上有具有有界峰峰值的时间抖动的统称。其来源通常有3种：电源噪声。由于供电电源带来的噪声，可能会影响误码率；串扰和外部噪声。由于传输过程中可能由相邻传输线或外部电磁干扰引起的噪声；周期性噪声。由于各种周期性噪声带来的信号周期性抖动（PJ，Period Jitter）。例如：开关电源噪声或测试时使用的周期信号。只有单一频率成分的周期性抖动（PJ）具有一个两端为峰值中间凹陷形式的直方图。
3．Jitter的分离
由于实际测试中，往往得到的复合时间抖动是由以上两种或几种Jitter模型的组合。利用概率论的知识可以知道复合抖动概率密度函数是组成该抖动的各个随机变量的概率密度函数的卷积。例如，一个DCD抖动和一个随机抖动的概率密度函数是将随机的高斯分布调制到DCD的两个尖峰上。此外，对于周期性抖动（PJ）不光有基波成分，往往还伴随着高次谐波。
