功能描述

       反序列化和序列化的功能刚好相反。反序列化功能主要：反向转换 PLC 数据类型 (UDT)、STRUCT 或 ARRAY of <数据类型> 的顺序表示并填充所有内容。

       该指令可以逐步将已转换数据的多个顺序表示转换回原始状态。
如果只想转换回 PLC 数据类型 (UDT)、STRUCT 或 ARRAY of <数据类型> 的单个顺序表示，则还可以直接使用指令“TRCV：通过通信连接接收数据”。

接口参数

参数	声明	数据类型	存储区	说明
EN	Input	BOOL	I、Q、M、D、L 或常量	使能输入
ENO	Output	BOOL	I、Q、M、D、L	使能输出
SRC_ARRAY	Input	VARIANT	D、FB 的块接口	ARRAY of BYTE 数据类型的变量 用于存储生成的数据流
DEST_VARIABLE	InOut	VARIANT	D、FB 的块接口（可在 Input、Output、Static 和 Temp 部分中。）	存储转换后 PLC 数据类型 (UDT) STRUCT ARRAY of <数据类型> 的变量
POS	InOut	DINT	I、Q、M、D、L	POS 参数处的操作数 将根据已转换客户数据所占用的总字节数 存储第一个字节的下标 POS 参数将从 0 开始计算
RET_VAL	Output	INT	I、Q、M、D、L	错误信息

程序举例

1.新建DB块，作为保存反序列化后的数据。注意此DB块内的数据要和序列化前的数据结构保持一致。防止数据出现丢失。

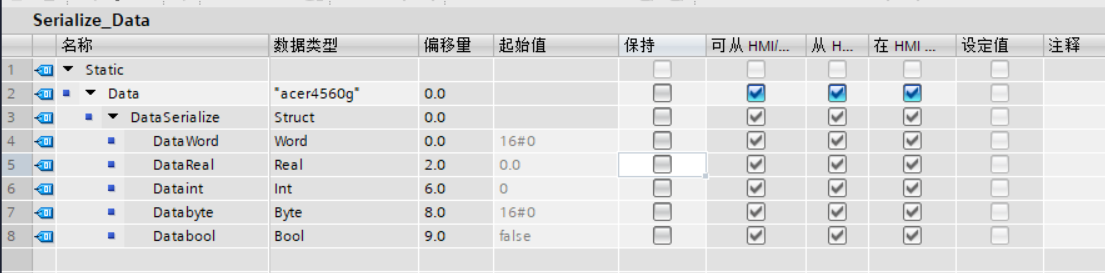

序列化前的数据结构

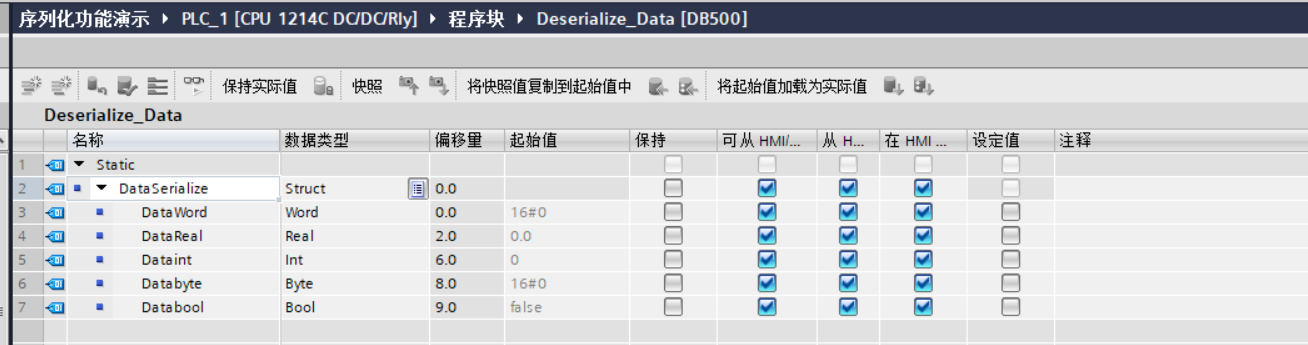

反序列化后的数据结构

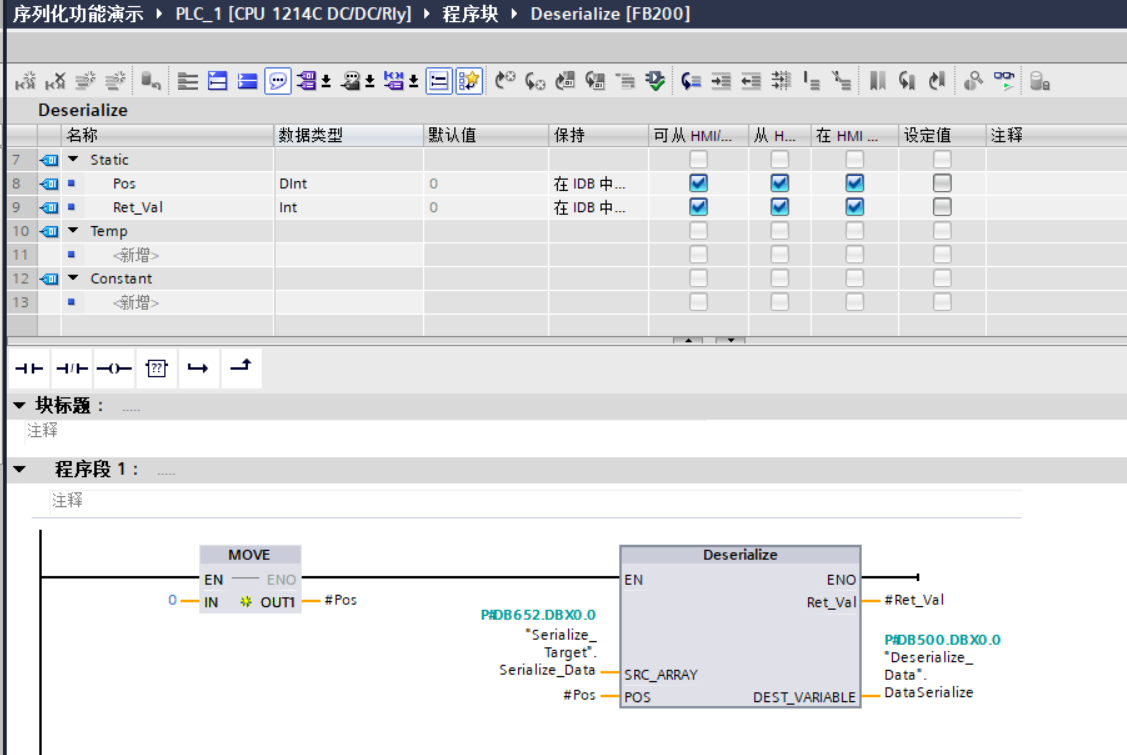

2.在FB块中添加程序。其中序列化功能块的POS和Ret_Val接口参数可以在FB的Static中添加。

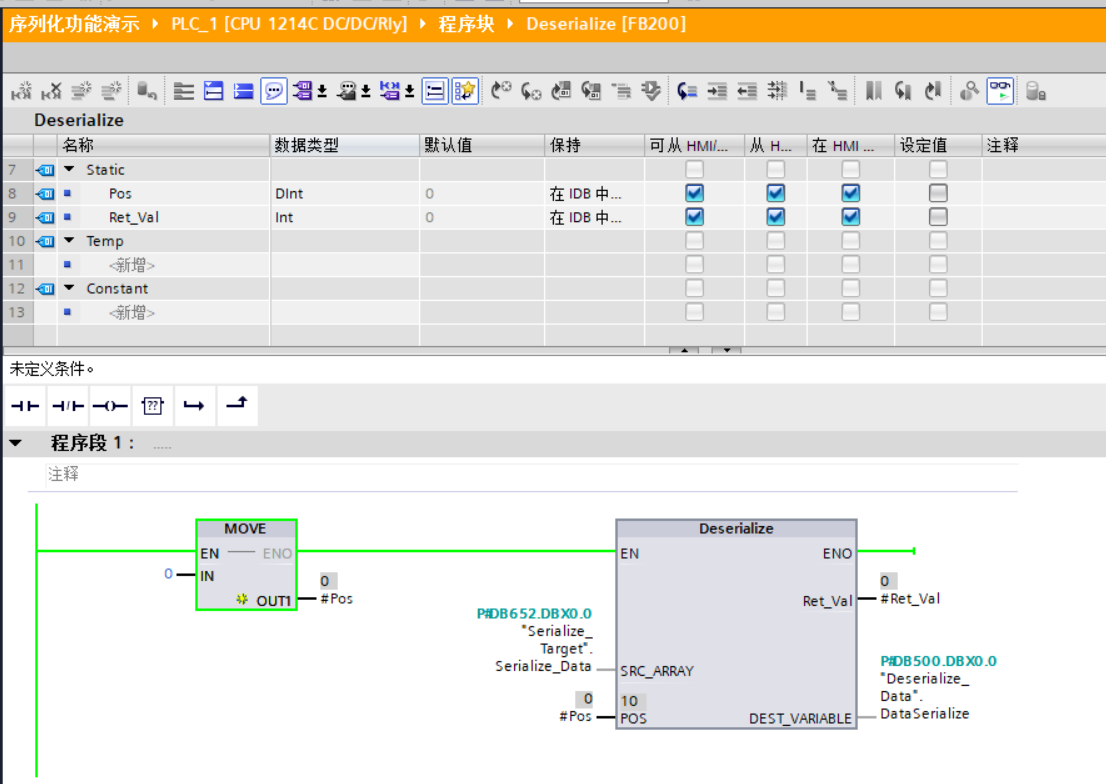

仿真测试效果

数据仿真对比

源程序

博图版本为V15
