I2C协议---I2C时序图解析

一、I2C协议简介

I2C 通讯协议(Inter－Integrated Circuit)是由 Phiilps 公司开发的，由于它引脚少，硬件实现简单，可扩展性强，不需要 USART、CAN 等通讯协议的外部收发设备，现在被广泛地使用在系统内多个集成电路(IC)间的通讯。
关于I2C协议的更多内容，可阅读《I2C总线协议》，本博文主要分析I2C波形图，对于I2C的基础知识不在做介绍。

二、I2C协议标准代码

2.1 起始信号&停止信号

起始信号：当 SCL 线是高电平时 SDA 线从高电平向低电平切换。
停止信号：当 SCL 线是高电平时 SDA 线由低电平向高电平切换。

2.1.1 起始信号代码

void I2C_Start(void)

{

I2C_SDA_High(); //SDA=1

I2C_SCL_High(); //SCL=1

I2C_Delay();

I2C_SDA_Low();

I2C_Delay();

I2C_SCL_Low();

I2C_Delay();

}

2.1.2 停止信号代码

void I2C_Stop(void)

{

I2C_SDA_Low();

I2C_SCL_High();

I2C_Delay();

I2C_SDA_High();

I2C_Delay();

}

2.2 发送一个字节

CPU向I2C总线设备发送一个字节（8bit）数据

u8 I2C_SendByte(uint8_t Byte)

{

uint8_t i;

/* 先发送高位字节 */

for(i = 0 ; i < 8 ; i++)

{

if(Byte & 0x80)

{

I2C_SDA_High();

}

else

{

I2C_SDA_Low();

}

I2C_Delay();

I2C_SCL_High();

I2C_Delay();

I2C_SCL_Low();

I2C_Delay();

if(i == 7)

{

I2C_SDA_High(); /* 释放SDA总线 */

}

Byte <<= 1; /* 左移一位 */

I2C_Delay();

}

2.3 读取一个字节

CPU从I2C总线设备上读取一个字节（8bit数据）

u8 I2C_ReadByte(void)

{

uint8_t i;

uint8_t value;

/* 先读取最高位即bit7 */

value = 0;

for(i = 0 ; i < 8 ; i++)

{

value <<= 1;

I2C_SCL_High();

I2C_Delay();

if(I2C_SDA_READ())

{

value++;

}

I2C_SCL_Low();

I2C_Delay();

}

return value;

}

2.4 应答

2.4.1 CPU产生一个ACK信号

void I2C_Ack(void)

{

I2C_SDA_Low();

I2C_Delay();

I2C_SCL_High();

I2C_Delay();

I2C_SCL_Low();

I2C_Delay();

I2C_SDA_High();

}

2.4.2 CPU产生一个非ACK信号

void I2C_NoAck(void)

{

I2C_SDA_High();

I2C_Delay();

I2C_SCL_High();

I2C_Delay();

I2C_SCL_Low();

I2C_Delay();

}

2.4.3 CPU产生一个时钟，并读取器件的ACK应答信号

uint8_t I2C_WaitToAck(void)

{

uint8_t redata;

I2C_SDA_High();

I2C_Delay();

I2C_SCL_High();

I2C_Delay();

if(I2C_SDA_READ())

{

redata = 1;

}

else

{

redata = 0;

}

I2C_SCL_Low();

I2C_Delay();

return redata;

} 　

三、I2C通信时序图解析

有了上边的I2C总线标准代码的基础，下面我们进入本博文所要讲解的内容，怎么分析I2C的时序图，以O2Micro的OZ9350为例，OZ9350是一款模拟前端（AFE）的IC器件。是一款性价比不错的电源管理芯片，由于其通讯是通过I2C来进行通讯的，所以这里用OZ9350的I2C通讯做例子进行讲解。

3.1 写数据

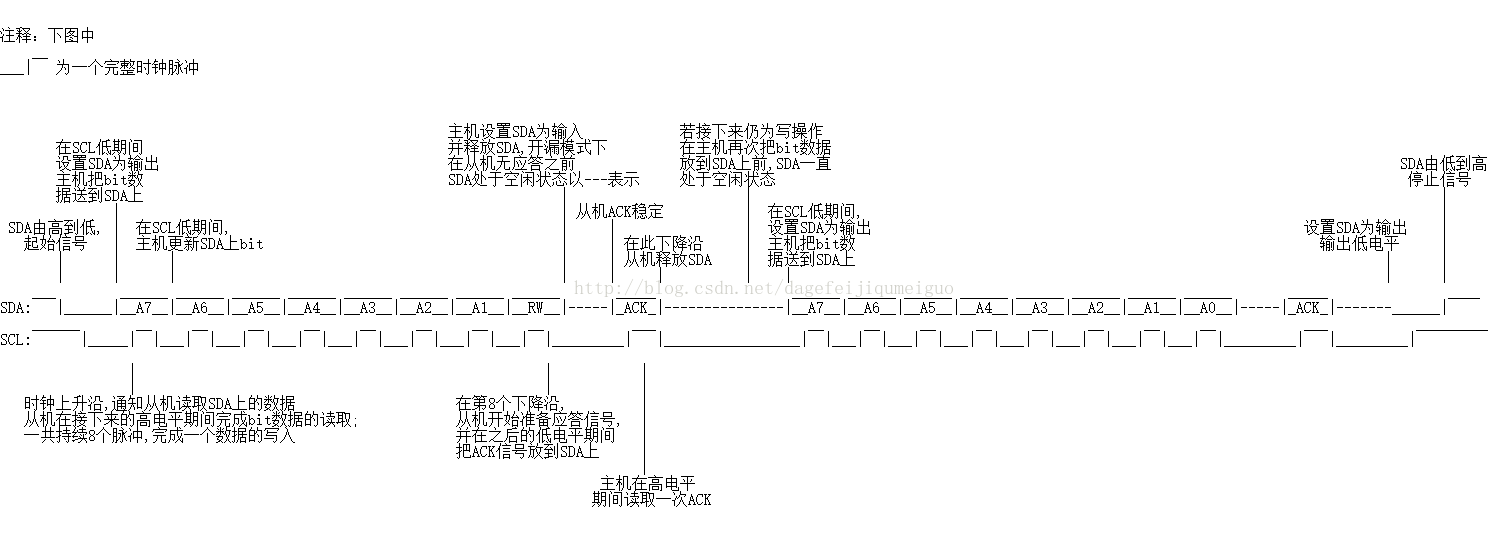

首先我们先来看一下写数据的时序图，如下图所示：
将上图中的写数据时序图进行分解，经分解后如下图所示：

结合I2C总线协议的知识，我们可以知道OZ9350的I2C写数据由一下10个步骤组成。
第一步，发送一个起始信号。
第二步，发送7bit从机地址，即OZ9350的地址。此处需要注意，发送数据时，无法发送7bit数据，此处发送了7bit地址+1bit读写选择位，即发送7bit+r/w。最低位为1表示读，为0表示写。
第三步，产生一个ACK应答信号，此应答信号为从机器件产生的应答。
第四步，发送寄存器地址，8bit数据。
第五步，产生一个ACK应答信号，此应答信号为从机器件产生的应答。
第六步，发送一个数据，8bit数据。
第七步，产生一个ACK应答信号，此应答信号为从机器件产生的应答信号。
第八步，发送一个CRC校验码，此CRC校验值为2、4、6步数据产生的校验码。
第九步，既可以发送一个应答信号，也可以发送一个无应答信号，均有从机器件产生。
第十步，发送一个停止信号。
接下来，按照以上是个步骤，可以写出OZ9350的i2c写数据的函数。代码如下：

u8 I2C_WriteBytes(void)

{

I2C_Start(); //1

I2C_SendByte(Slaver_Addr | 0); //2

I2C_WaitToAck(); //3

I2C_SendByte(Reg_Addr); //4

I2C_WaitToAck(); //5

I2C_SendByte(data); //6

I2C_WaitToAck(); //7

I2C_SendByte(crc); //8

I2C_WaitToAck(); //9

I2C_Stop(); //10

}

3.2 读数据

读数据的时序图如下图所示：

读数据的时序图经分解后如下图所示：

通过分解后的时序图，可以看到OZ9350的读数据由以下13个步骤组成。
第一步，发送一个起始信号。
第二步，发送7bit从机地址，即OZ9350的地址。此处需要注意，发送数据时，无法发送7bit数据，此处发送了7bit地址+1bit读写选择位，即发送7bit+r/w。最低位为1表示读，为0表示写。
第三步，产生一个ACK应答信号，此应答信号为从机器件产生的应答。
第四步，发送寄存器地址。
第五步，产生一个ACK应答信号，此应答信号为从机器件产生的应答。
第六步，再次发送一个骑士信号。
第七步，发送7bit从机地址，即OZ9350的地址。此处需要注意，发送数据时，无法发送7bit数据，此处发送了7bit地址+1bit读写选择位，即发送7bit+r/w。最低位为1表示读，为0表示写。
第八步，产生一个ACK应答信号，此应答信号为从机器件产生的应答。
第九步，读取一个字节(8bit)的数据。
第十步，产生一个ACK应答信号，此应答信号为CPU产生。
第十一步，读取一个CRC校验码。
第十二步，产生一个NACK信号。此无应答信号由CPU产生。
第十三步，产生一个停止信号。
接下来，由以上分析步骤，可以写出OZ9350的I2C读数据代码。如下所示：
