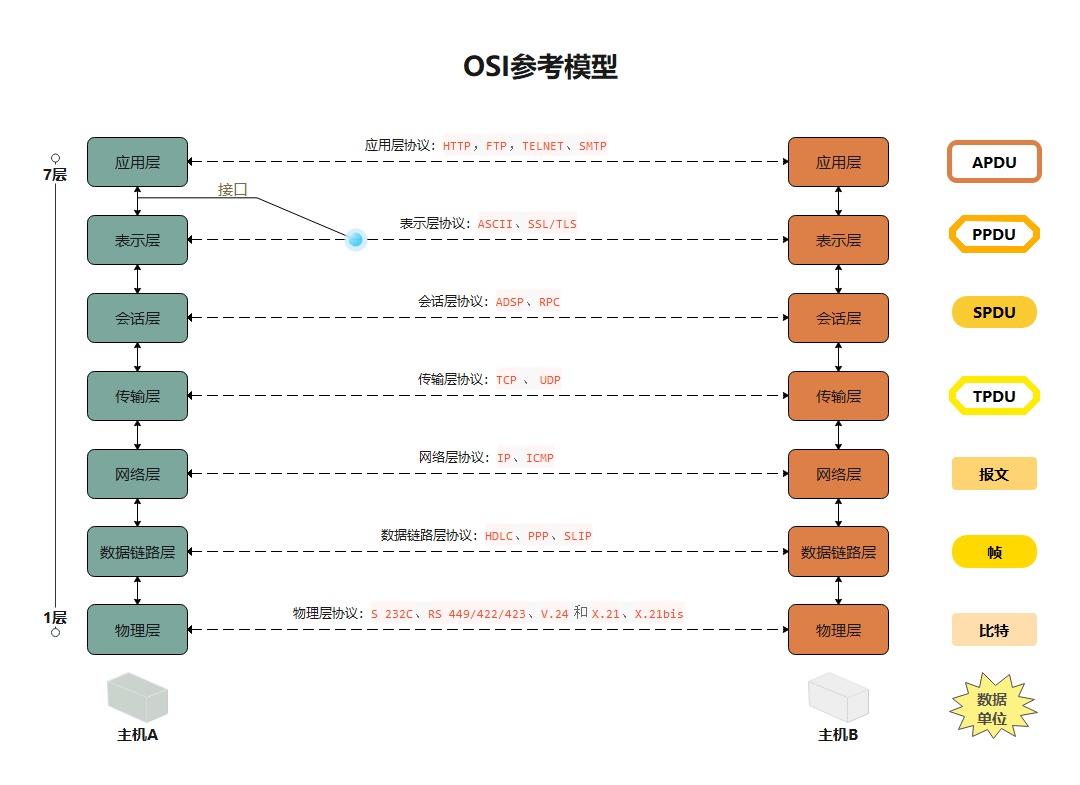

网络七层协议用一张图表示，大概是这样的：



• 物理层：

解决两个硬件之间怎么通信的问题，常见的物理媒介有光纤、电缆、中继器等。它主要定义物理设备标准，如网线的接口类型、光纤的接口类型、各种传输介质的传输速率等。

它的主要作用是传输比特流（就是由1、0转化为电流强弱来进行传输，到达目的地后在转化为1、0，也就是我们常说的数模转换与模数转换）。这一层的数据叫做比特。

• 数据链路层：

在计算机网络中由于各种干扰的存在，物理链路是不可靠的。该层的主要功能就是：通过各种控制协议，将有差错的物理信道变为无差错的、能可靠传输数据帧的数据链路。

它的具体工作是接收来自物理层的位流形式的数据，并封装成帧，传送到上一层；同样，也将来自上层的数据帧，拆装为位流形式的数据转发到物理层。这一层的数据叫做帧。

• 网络层：

计算机网络中如果有多台计算机，怎么找到要发的那台？如果中间有多个节点，怎么选择路径？这就是路由要做的事。

该层的主要任务就是：通过路由选择算法，为报文（该层的数据单位，由上一层数据打包而来）通过通信子网选择最适当的路径。这一层定义的是IP地址，通过IP地址寻址，所以产生了IP协议。

• 传输层：

当发送大量数据时，很可能会出现丢包的情况，另一台电脑要告诉是否完整接收到全部的包。如果缺了，就告诉丢了哪些包，然后再发一次，直至全部接收为止。

简单来说，传输层的主要功能就是：监控数据传输服务的质量，保证报文的正确传输。

• 会话层：

虽然已经可以实现给正确的计算机，发送正确的封装过后的信息了。但我们总不可能每次都要调用传输层协议去打包，然后再调用IP协议去找路由，所以我们要建立一个自动收发包，自动寻址的功能。于是会话层出现了：它的作用就是建立和管理应用程序之间的通信。

• 表示层：

表示层负责数据格式的转换，将应用处理的信息转换为适合网络传输的格式，或者将来自下一层的数据转换为上层能处理的格式。

• 应用层：

应用层是计算机用户，以及各种应用程序和网络之间的接口，其功能是直接向用户提供服务，完成用户希望在网络上完成的各种工作。前端同学对应用层肯定是最熟悉的。

---

最后，给大家横向对比下TCP/IP4层模型、5层模型和OSI七层模型的差别：
