Hi，大家好，这里是丹成学长，今天带大家了解一下NBIOT
教学：NBIOT 窄带物联网
大家可用于 课程设计 或 毕业设计
单片机-嵌入式毕设选题大全及项目分享:
https://blog.csdn.net/m0_71572576/article/details/125409052
本篇文章是NBIOT介绍的第二篇文章
2 NBIOT简介
NB-IoT即窄带物联网（Narrow Band Internet of Things），NB-IOT构建在蜂窝网络之上，只消耗大约180KHZ的带宽，可直接部署于GSM(2G)、UMTS(3G)、LTE(4G)网络，因为这些网络的基站等基础设备都已经有较好的覆盖范围，所以这将很好的降低了NB-IOT的部署成本。
NB-IoT的优势：
一是广覆盖，将提供改进的室内覆盖，在同样的频段下，NB-IoT比现有的网络增益20dB，相当于提升了100倍覆盖区域的能力，NB-IoT信号穿墙性远远超过现有的网络，即使用户深处地下停车场；
二是具备支撑连接的能力，NB-IoT一个扇区能够支持10万个连接，支持低延时敏感度、超低的设备成本、低设备功耗和优化的网络架构。
常见的无线通信：
短距离：WiFi、蓝牙、RFID、NFC、ZigBee、红外
远距离：2G\GPRS(2.5G)\3G\4G\5G、NB-IOT、LoRa
3NB的型号介绍
国内做NB通信模组的厂家主要有移远和芯讯通两家。移远是国内NB-IOT模组做的最出色的一家公司，NB模组出货量排名第一，研发的NB模组型号众多，功能齐全，方案涵盖华为海思、联发科和高通。
3.1 BC95:
多为电信网络
支持AT指令
是移远最早量产的NB-IOT模组，基于海思120芯片（18年四季度开始采用150芯片）。模块价格的从当初的120元，逐渐下降到90元，60元，40元，以及到现在的35元左右。可以说，BC95模组见证了国内NB-IOT的发展历程。
3.2 BC35：
BC95的国内全网通版本
支持AT指令
3.3 BC28：
全网通
支持AT指令
华为Boudica150芯片
3.4 BC26：
全网通
支持AT指令
支持OpenCPU，可省去外围MCU
支持高速移动（80km/h~120km/h）
采用联发科的MT2625芯片
3.5 BC20：
全网通
支持AT指令
支持 AGPS 技术
集成NB-IOT和GNSS（GPS+BDS北斗）
采用MT2625芯片
3.6 BC30：
全网通
支持AT指令
4 NB物联网卡
1.每一个NB模块必须插有一张物联网卡才能正常通讯
2.Nb卡如同手机SIM卡，但两者不能通用，NB卡的网络是经过特殊处理的窄带网络，两者网络可以认为是平行的，没有交集。
3.NB卡是三大运营商各种生产，其分为固定IP和非固定IP，固定IP的卡只能与所固定的公网IP进行连接，非固定IP可以与任意公网IP进行连接。
4.连接的目标可以是华为、电信、移动等的物联网平台，或者是自己在其他云服务器搭建的TCP、MQTT等服务器。
5 OpenCPU
-
OpenCPU是基于移远模块的二次开发方案，用户可以直接在模块里开发集成应用，从而省掉外部主控MCU。OpenCPU已被广泛的用于M2M领域，例如智能家居、智能城市、资产追踪，汽车能源等领域。
-

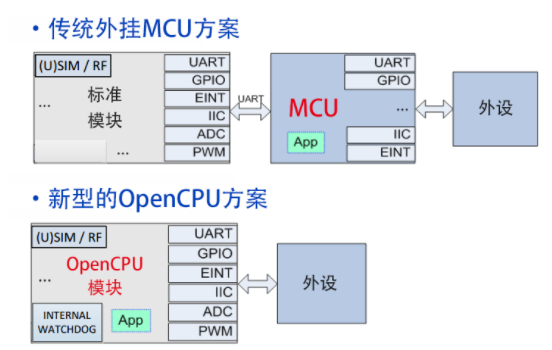

OpenCPU与传统方案对比如下图。 在传统方案中，需要一个MCU作为主控制器，控制硬件外设，例如控制路灯的亮或灭，然后使用MCU的UART接口与标准模块进行AT指令通信，上报当前路灯状态，或接收来自远程服务器的开关灯命令。
而OpenCPU方案，可以直接在模块中编写程序控制路灯，节约硬件成本，加速应用开发。
- OpenCPU核心系统是NB-IoT模块的软硬件结合。它内置ARM Cortex-M4处理器，构建在FreeRTOS操作系统之上，具有微内核、实时性、多任务等特点。
NB芯片本自带有一些可供输入输出的IO口使用，但由于某种原因很多第三方厂商进行芯片封装时会将其去掉，保留基础的RX、TX、VCC、GND即可完成数据的收发。如果需要控制NB芯片里的GPIO就不能使用AT指令完成，而需要通过opencup直接编写代码烧写到芯片上进行GPIO控制。此时只有BC26支持Opencup。
6 BC260模块详解

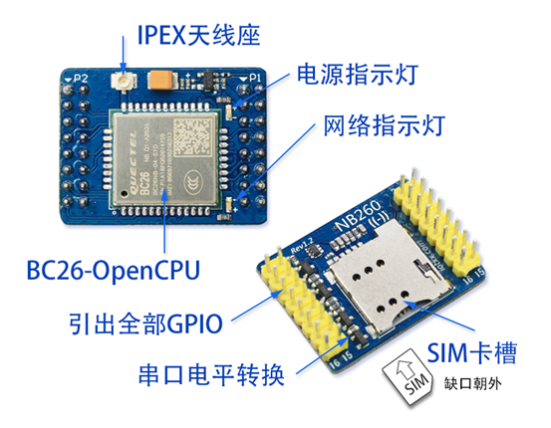

NB260是谷雨物联网公司基于移远NB-IOT模块：BC26的小系统板，板载了IPEX射频天线座，5V转3.3V LDO稳压电源，MicroSIM卡座，ESD防护电路，开机电路等，即插即用。用户只需注重上层应用，以最快的速度开发出基于NB-IOT应用的产品。
NB260小系统板采用2.54标准间距排针，引出BC26模块的全部可用GPIO口，整板尺寸仅 25mm*33.02mm，便于嵌入到客户产品中。
NB260采用了省电技术，在省电模式（PSM）下，低至40uA，其中BC26功耗5uA，LDO稳压芯片静功耗态35uA。

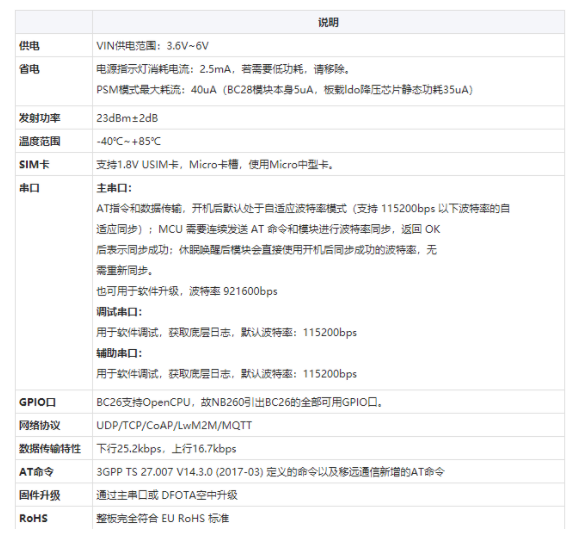

6.1 基本性能
6.2 引脚介绍

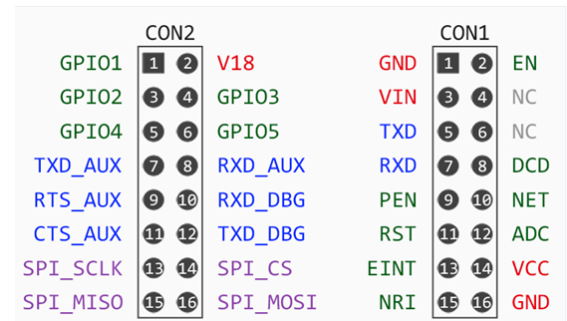

只有当使用BC26的OpenCPU二次开发时才需要这么多引脚，若只当做普通的NB指令模块时，仅使用CON1（P1）的双排针的左侧一列信号即可。
CON1（P1）左侧一列信号为：GND，VIN，TXD，RXD，PEN，RST，EINT，NRI（NRI电压域1.8V，若用作唤醒MCU，可以简单串联1K电阻然后上拉后与MCU的GPIO口相连。），该列信号还与NB101，NB200兼容，可以相互替换。
6.3 模块供电
NB260有两种方式供电：一种是稳定的5V电压供电，另外一种是电池直接供电。当使用VIN供电时，VCC引脚为3.3V输出，不能再接到电池两端

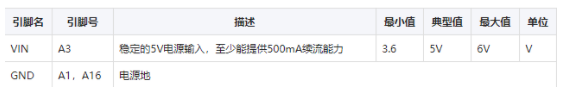

1、稳定的5V电源供电要求如下表格：

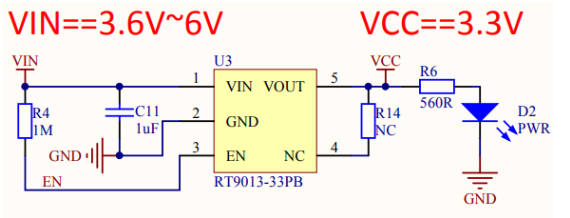

5V供电电路图，由图可知模块最终取电还是3.3V
2、电池直接供电的要求如下表格：
推荐电池型号：ER34615，CR17450。注意不能使用普通3.7V锂电池，因为其满电电压为4.1V，会烧坏模块。
7 其他注意点
默认串口配置：波特率115200，无校验，8位数据位，1位停止位
开机：PEN接VCC大于500ms，信号灯闪烁一下即可
休眠：当模块等待一段时间后再发串口数据无响应，表明模块处于休眠状态，需要按照开机的办法，也就是拉高PEN来唤醒模块。
上电自启：解决模块上电不能自动启动，方法是持续拉高PEN,但后果是模块将不自动静茹PSM模式（省电睡眠模式）
