1.1 VTK概述

1.1.1VTK是什么

1.1.2VTK能做什么

1.1.3如何获取VTK源码

略

1.1.4 VTK学习资源

略

1.2 VTK编译安装

略

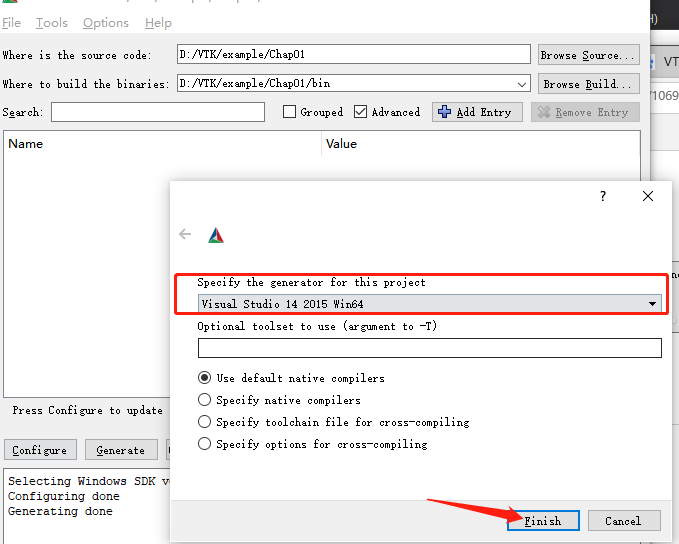

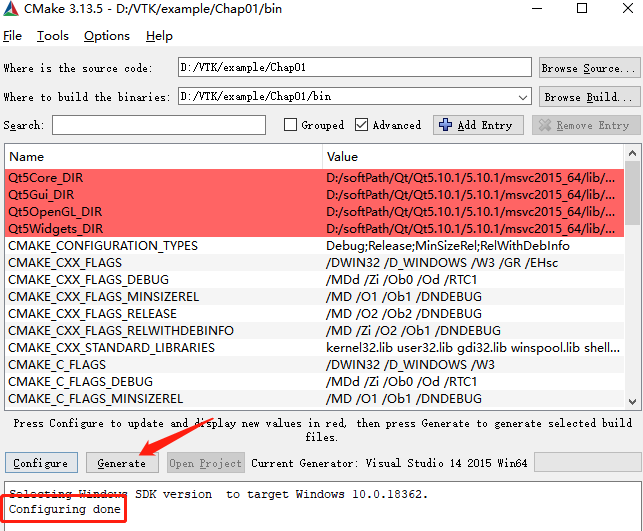

1.3创建一个简单的VTK程序

步骤一：创建目录A： D:\VTK\example\Chap01

步骤二：在目录A中创建txt文件：CMakeLists.txt，内容为

CMAKE_MINIMUM_REQUIRED(VERSION 3.13.4)
PROJECT(Chap01)
FIND_PACKAGE(VTK REQUIRED)
INCLUDE(${VTK_USE_FILE})
ADD_EXECUTABLE(1.3_TestVTKInstall 1.3_TestVTKInstall.cpp)
TARGET_LINK_LIBRARIES(1.3_TestVTKInstall ${VTK_LIBRARIES} )

详解：

1.CMAKE_MINIMUM_REQUIRED 该命令用于指定构建工程时所需要的CMake版本要求。

CMAKE_MINIMUM_REQUIRED(VERSION 3.13.4)

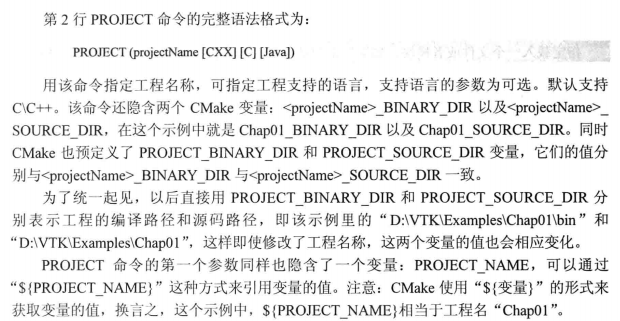

2.PROJECT(Chap01)

a.该命令指定工程名称，可指定工程支持的语言，默认C\C++。

b.两个隐含的CMake变量<projectName>_BINARY_DIR和<projectName>_SOURCE_DIR

c.预定义PROJECT_BINARY_DIR（工程编译路径）和PROJECT_SOURCE_DIR（工程源码路径）

d.隐含变量：PROJECT_NAME.

e.CMake获取变量值"${变量}"

3.FIND_PACKAGE(VTK REQUIRED)

a.参数[REQUIRED]表示所要搜索的外部工程对本工程来说是必需的，如果没有搜索到，CMake会终止整个工程构建过程。

b.FIND_PACKAGE(VTK REQUIRED)命令就是搜索VTK的配置文件VTKConfig.cmake

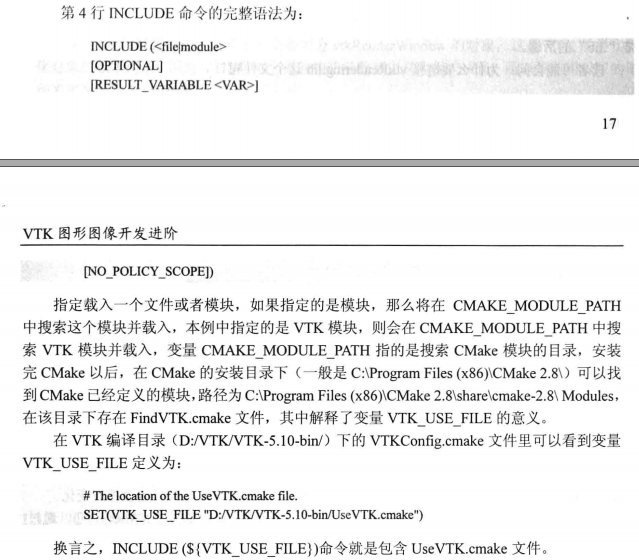

4.INCLUDE(${VTK_USE_FILE})

该命令就是包含UseVTK.cmake文件

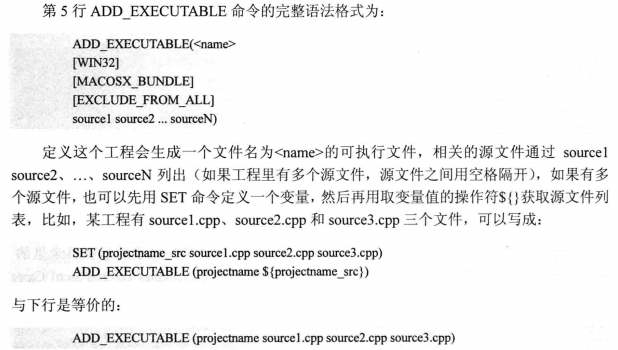

5.ADD_EXECUTABLE(1.3_TestVTKInstall 1.3_TestVTKInstall.cpp)

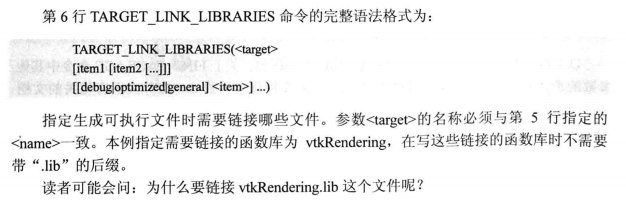

6.TARGET_LINK_LIBRARIES(1.3_TestVTKInstall ${VTK_LIBRARIES} )

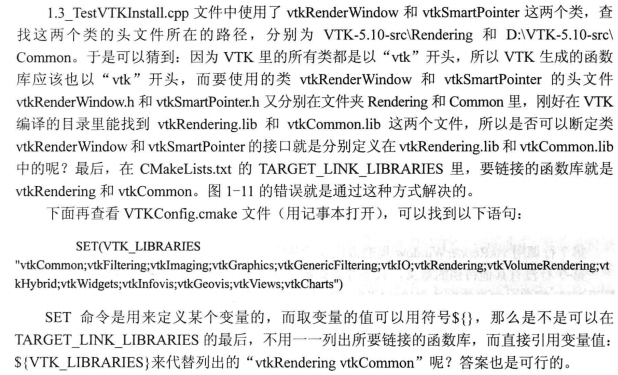

a.未找到vtkRendering.lib和vtkCommon.lib,应该和VTK版本有关，使用${VTK_LIBRARIES}代替

b.VTKConfig.cmake设置了VTK_LIBRARIES变量，包含了所有库文件，这样就不需要一一列出了

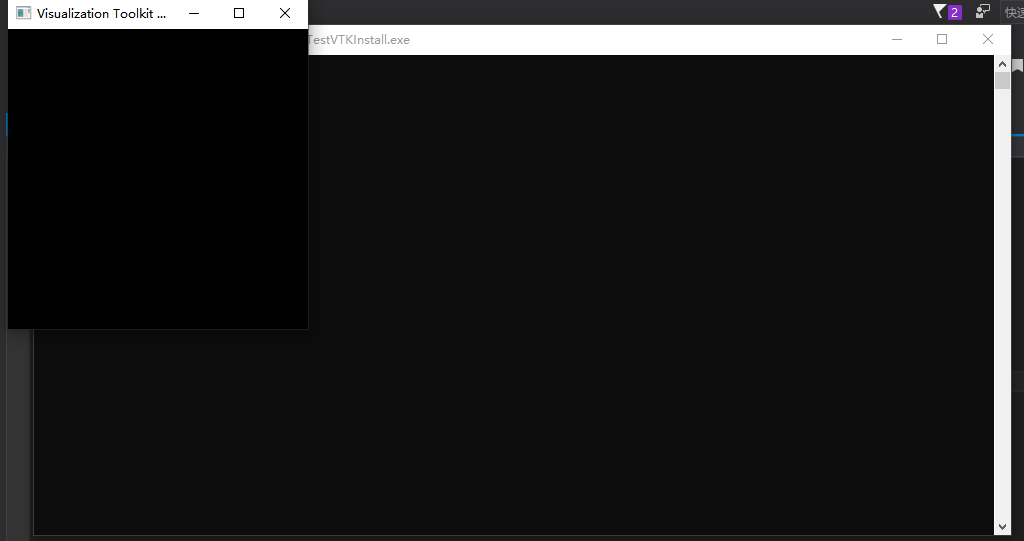

步骤二：在目录A中创建cpp文件：1.3_TestVTKInstall.cpp，内容为

#include<vtkRenderWindow.h>
#include<vtkSmartPointer.h>int main(){vtkSmartPointer<vtkRenderWindow> renWin = vtkSmartPointer<vtkRenderWindow>::New();renWin->Render();std::cin.get();return 0;}

详解：

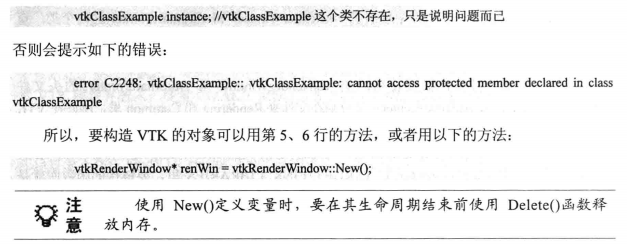

注意：VTK中的类，构造函数都定义为保护成员，所以无法直接实例化，可以调用::New()方法来实例化类，如果没有使用智能指针，需要手动调用Delete（）来释放内存。
