3分钟你将学到
- VISIO基础操作
- 线
- 图形与文本
- VISIO画流程图
- VISIO画立体图
- 实例分享

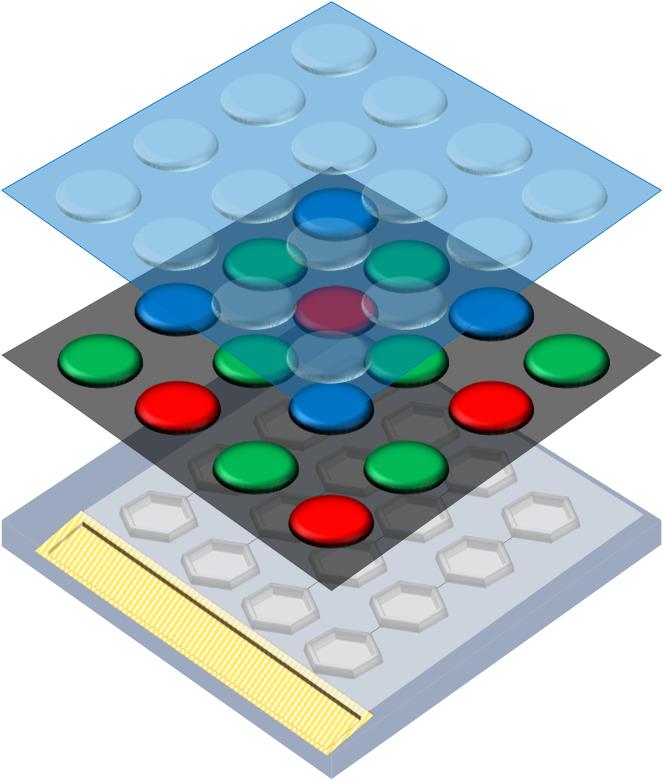

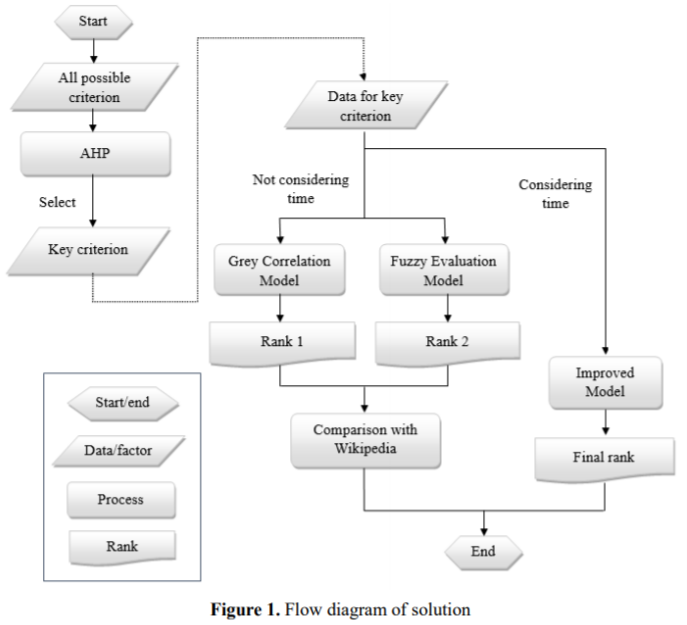

想画出上面这种图吗？
想拥有让人眼前一亮的流程图吗？学会VISIO，这些都so easy。
VISIO基础操作
基础操作包括：界面移动，放大缩小、删除。
滑轮是控制界面上下移动；ctrl+滑轮是放大缩小。
删除不是Backspace，是Delete键。
线

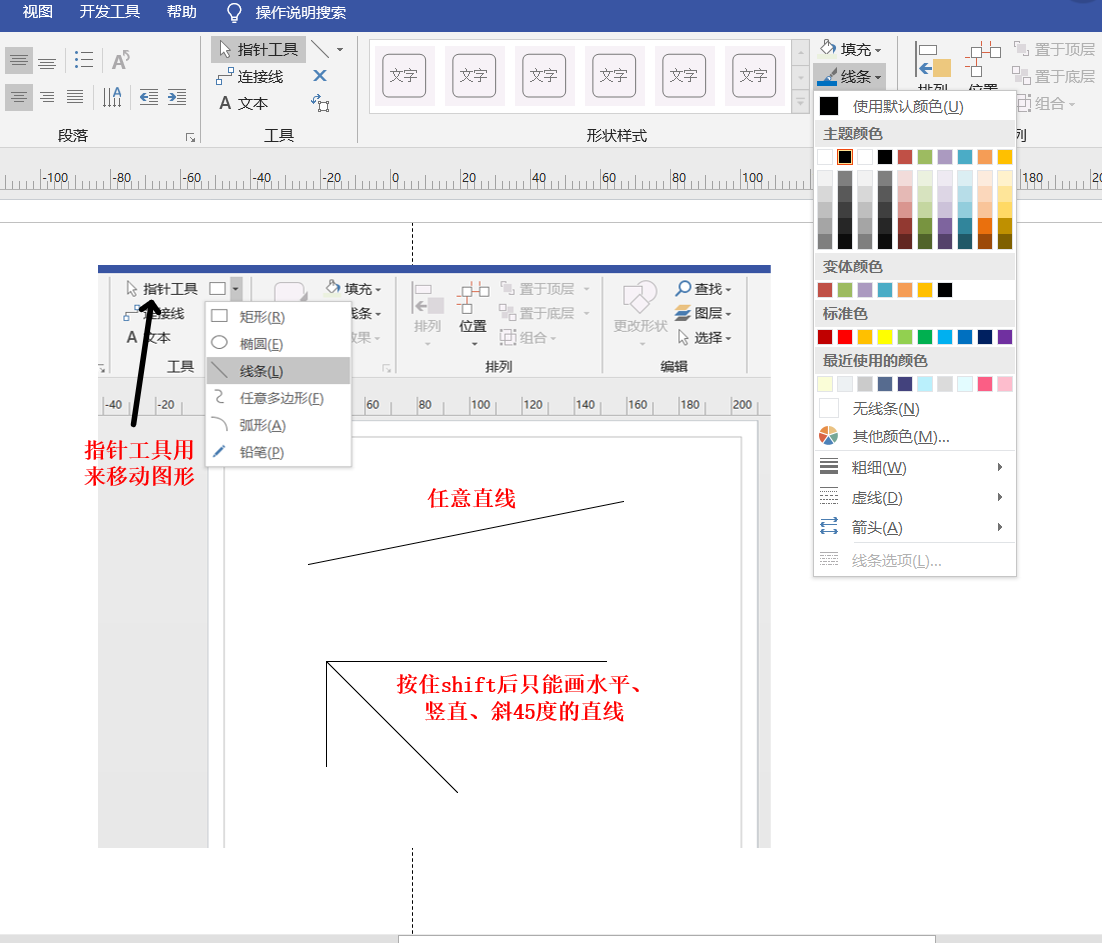

首先选择指针工具旁边的“线条”选项，就可以在画布上画任意角度的直线；按住shift再画直线的话，只能画水平、竖直和斜45度的直线。
设置线条格式，选中该线条，点击工具栏中的线条选项，如图右边所示，可以改变线条的颜色、粗细、虚线、箭头的格式。
粗细在画流程图时，建议1.5-2磅；虚线看个人喜好；箭头选择尾部箭头。
图形与文本
选择左侧的**“更多形状”---->“常规”---->“基本形状”**，用鼠标左键可以将其拖动到画布上，充分利用对齐的提示可以使你的作品更加美观。
插入文本有两种方式：一是双击图形输入文本，二是点击指针工具下方的“A文本”选项，可以在任意处输入文本。
VISIO画流程图
选择左侧“更多形状”---->“流程图”---->“基本流程图形状”，鼠标左键拖动至如图位置。
选择连接线工具，将图形用线连接起来；再切换回指针工具，全选图形（ctrl+a或左键按住移动，像全选文件夹一样），然后点击“线条”选择箭头格式为末尾箭头（即右边带箭头）。
在任意一个框里双击即可输入文本。
VISIO画立体图
图中红色部分为“基本图形”中的长方形，蓝色部分为线条。将其补全为一个完成的长方体（注意结合shift直线和放大缩小功能，一定要对齐不要有线头冒出来），全选后“组合”。

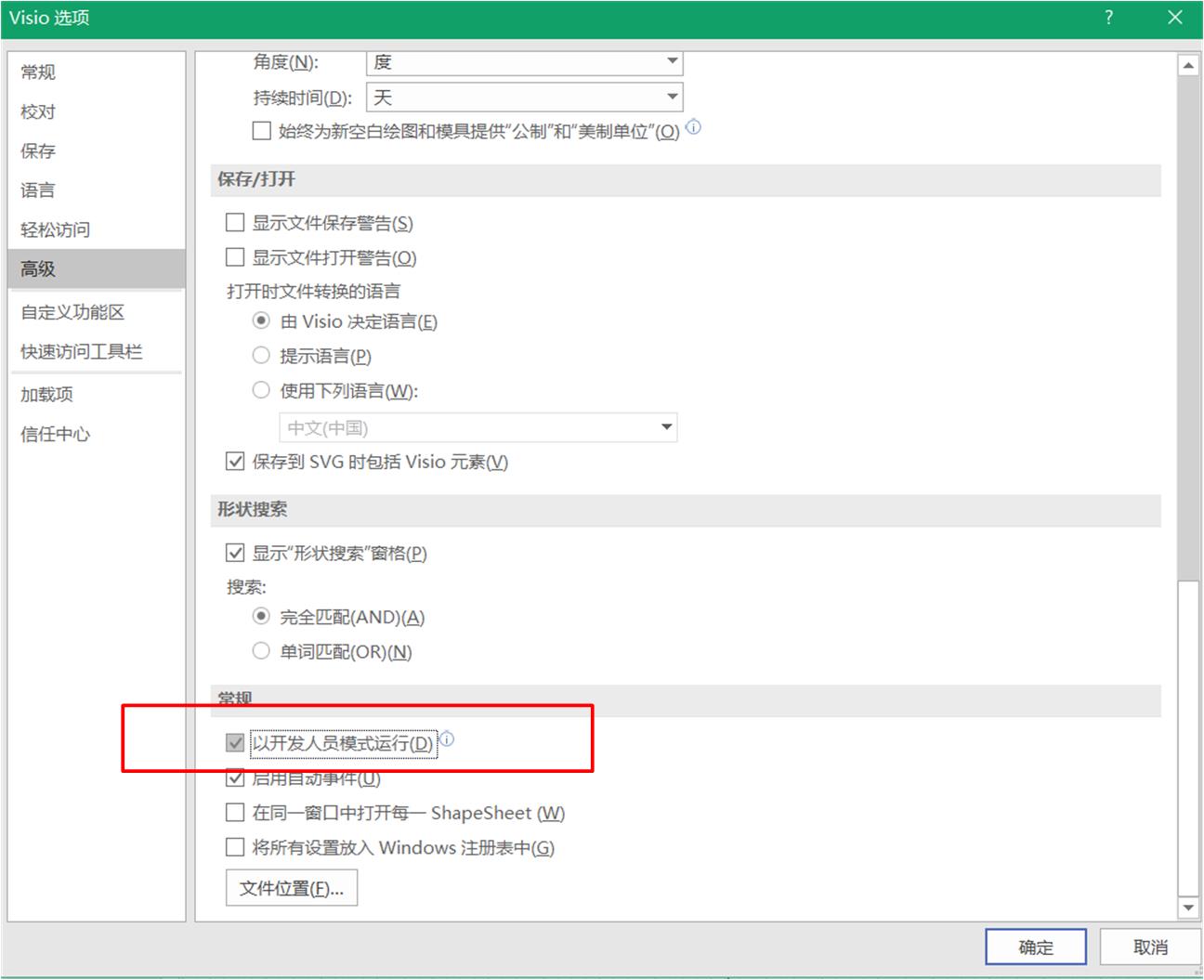

接下来，选择菜单栏 “文件”---->“选项”---->“高级”---->“以开发人员模式运行”.
这时菜单栏会出现一个“开发工具”，选择“操作”---->“连接”---->“拆分”。
执行完上述操作后，如果出现下图左侧的情况说明失败了，右边是成功的样子。
失败后需要重新用线条重画，顺序是：画图---->组合---->连接---->拆分。
上一步成功后，就可以给立体图上色啦，可以对不同的部分填充不同的颜色，填充完颜色后记得全选组合一下哦，这样才能整体拖动这个图形。
可以把常用的图形收藏为自己的形状，下次方便使用哦。
“更多形状”---->“我的形状”---->“收藏夹”，将组合后的图形拖动进去即可。
实例分享
上图用到了正方体，圆形，三维旋转，透明度，阴影，棱台。
