对单辐射架空线路进行可靠性计算过程。

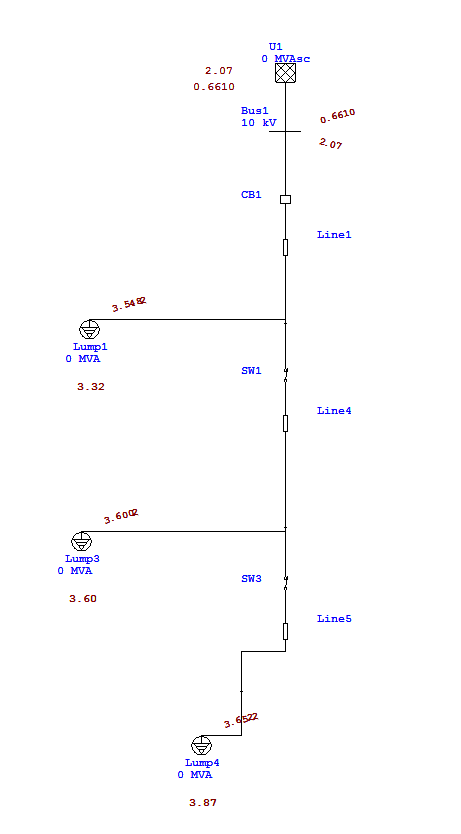

图1 单辐射架空线路分段接线图

各元件可靠性参数如下：
架空线路故障停运率(次/百公里) 55.865
架空线路停电平均持续时间(小时) 4.1622
断路器故障停运率(次/百台) 1.699
断路器停电平均持续时间(小时) 4.8864
开关故障停运率(次/百台) 54.677
开关停电平均持续时间(小时) 1.9361

每个负荷点带2个用户，架空线路长度，3段均为1km。

以下是ETAP计算结果。

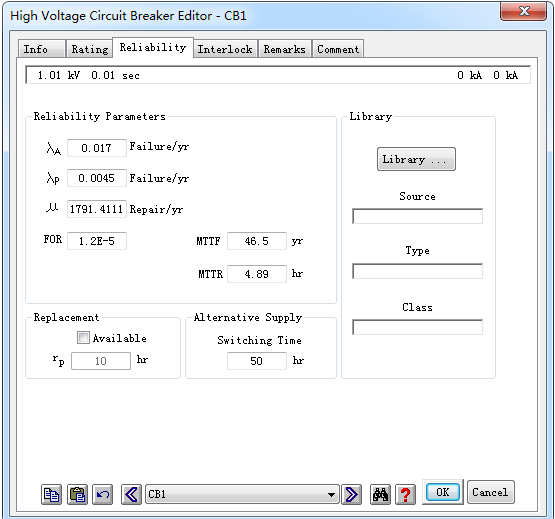

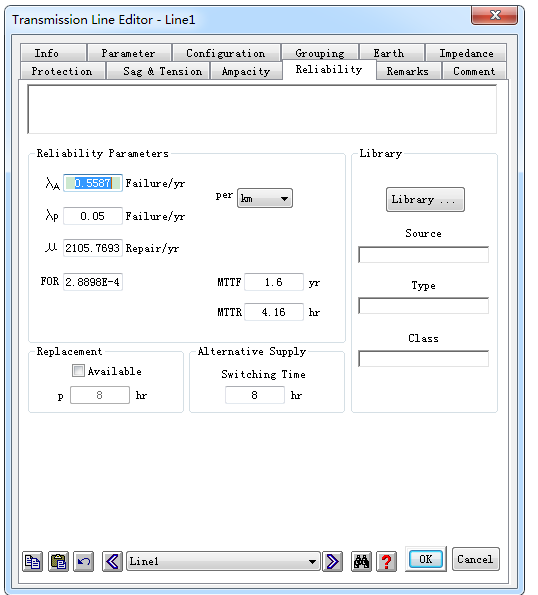

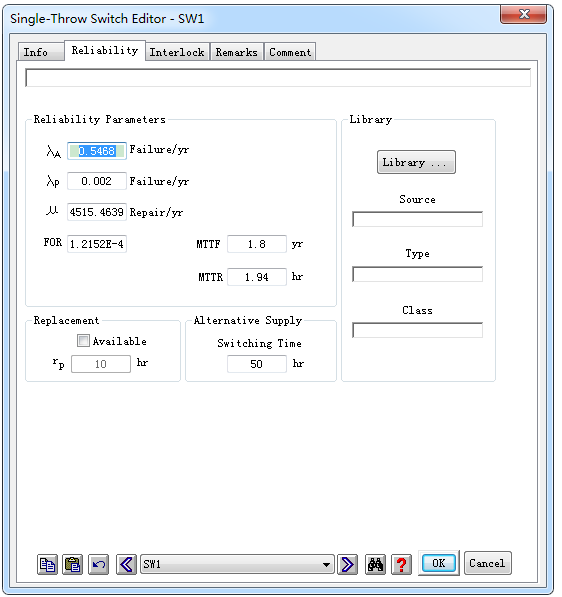

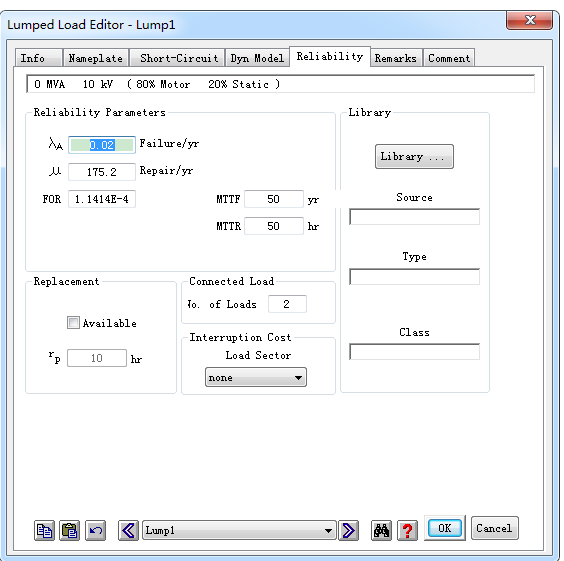

每个元件的参数如下：

以下是手算结果：
（1）第一段线路故障：用户全停，共6户。
第一段长度乘以停电用户数乘以停运率乘以平均停电时间=160.558654.1622
第二段线路故障：停电用户4户。
第二段长度乘以停电用户数乘以停运率乘以平均停电时间=140.558654.1622
第三段线路故障：停电用户为2户。
第三段长度乘以停电用户数乘以停运率乘以平均停电时间=120.558654.1622
所以：
160.558654.1622+140.558654.1622+120.558654.1622=27.9026

（2）断路器故障，用户全停
0.016994.88646=0.49812
（3）sw1故障，4个用户停电。sw2故障，2个用户停电。
0.546771.9361（4+2）=6.35162

所以，
ASAI=1-(（27.9026+0.49812+6.35162）/(8760*6))=99.93387%

很明显，手算的结果与ETAP的计算结果不一致，相差甚多。

请专业人士指正，非常感谢。
