关于VGGNet网络结构浅谈（主要是VGG16结构）

article/2025/4/22 17:55:45

文章目录

    • 1.首先看一下论文中一张表：
    • 2.VGG16网络结构解释：
    • 3.网络构成详解：
    • 4.VGG16使用的卷积核大小都是3x3的，使用比之前小的卷积核有什么作用：
    • 5.Tensorflow2.6.0实现VGG16网络结构：

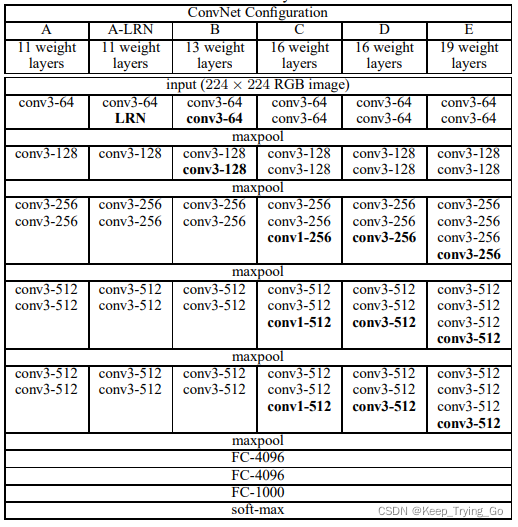

1.首先看一下论文中一张表：

在这里插入图片描述
注解：
（1）可以看到表中从左->右网络结构逐渐变得更深和复杂；层数从11->11->13->16->16->19；
（2）所有的激活函数使用的都是ReLU函数；
（3）层与层之间的间隔使用Max Pool（最大池化）；
（4）使用的卷积核大小都是3*3的卷积，通道数逐渐增加（因为宽和高在变小，所以通道数增加对特征的保留更好）；
（5）根据卷积层来设计其中子层的数量；
（6）最后接的都是全连接层，神经元为4096->4096->1000,最后使用softmax函数输出1000类别概率；

VGG16之特征提取和网络参数的查看（偏置和权重）:
https://mydreamambitious.blog.csdn.net/article/details/123928764（其中包含了详细的网络结构）

2.VGG16网络结构解释：

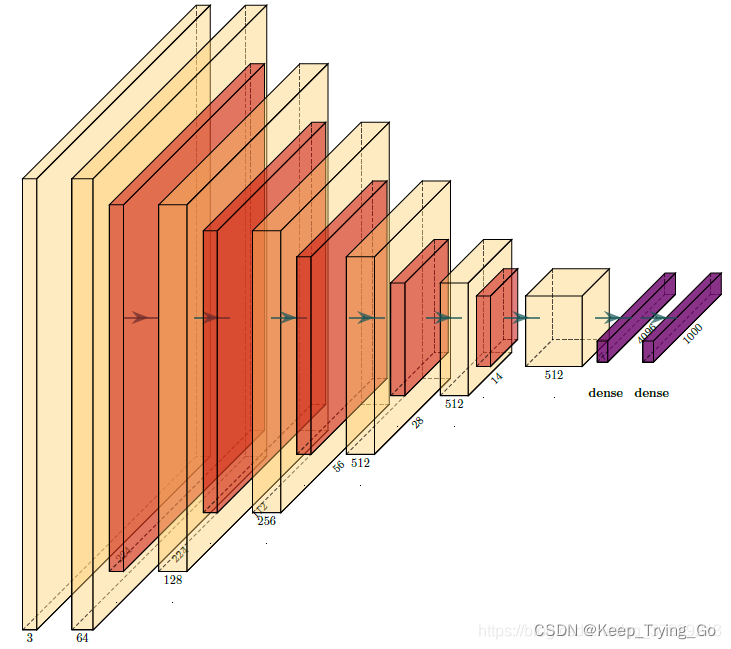

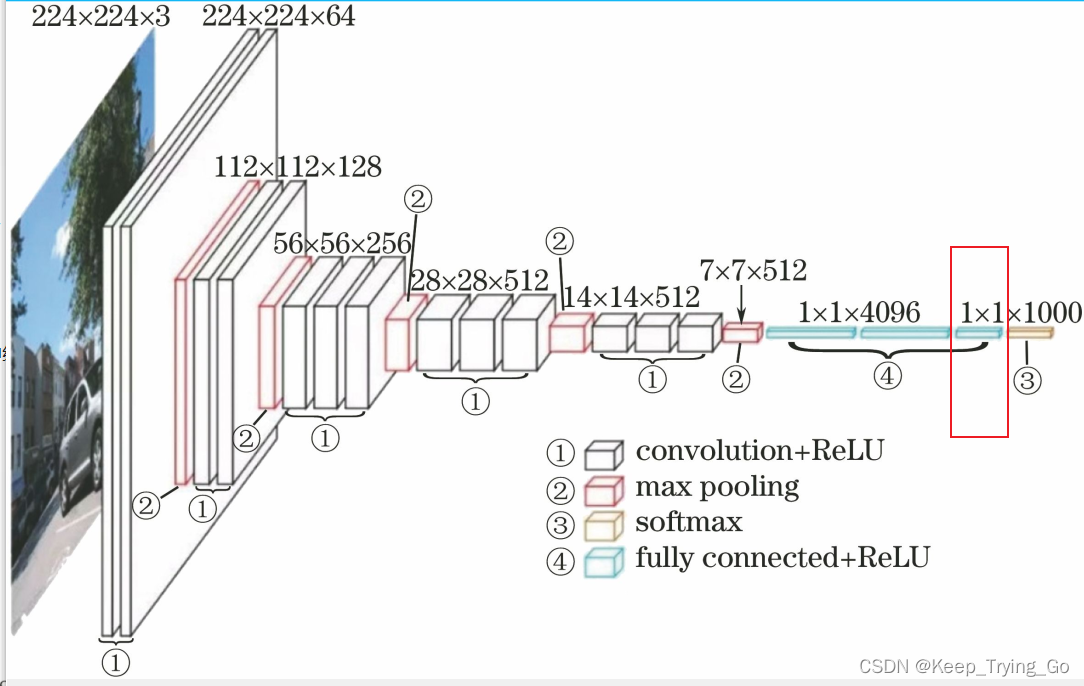

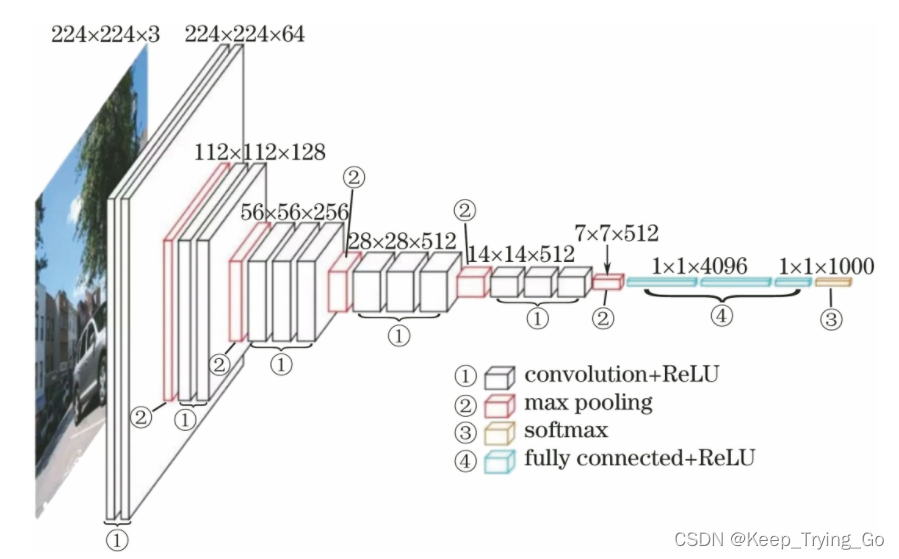

以下两幅图都是VGG16结构：
在这里插入图片描述
在这里插入图片描述
图片来源：
https://blog.csdn.net/xiaobumi123/article/details/105550967
https://blog.csdn.net/qq_37939213/article/details/90380639
注解：
（1）VGG16包含16个层，其中第一个卷积层是由：2个conv3-64组成，后接一个maxpool层；
（2）第二层由两个：conv3-128组成，后接一个maxpool层；
（3）第三层由三个：conv3-256组成，后接一个maxpool层；
（4）第四层由三个：conv3-512组成，后接一个maxpool层；
（5）第五层由三个：conv3-512组成，后接一个maxpool层；
（6）最后是三个全连接层：其中包含两个FC4096和一个FC1000（类别数）。
所以这就是VGG16名字的由来。

3.网络构成详解：

首先是输入层：2242443

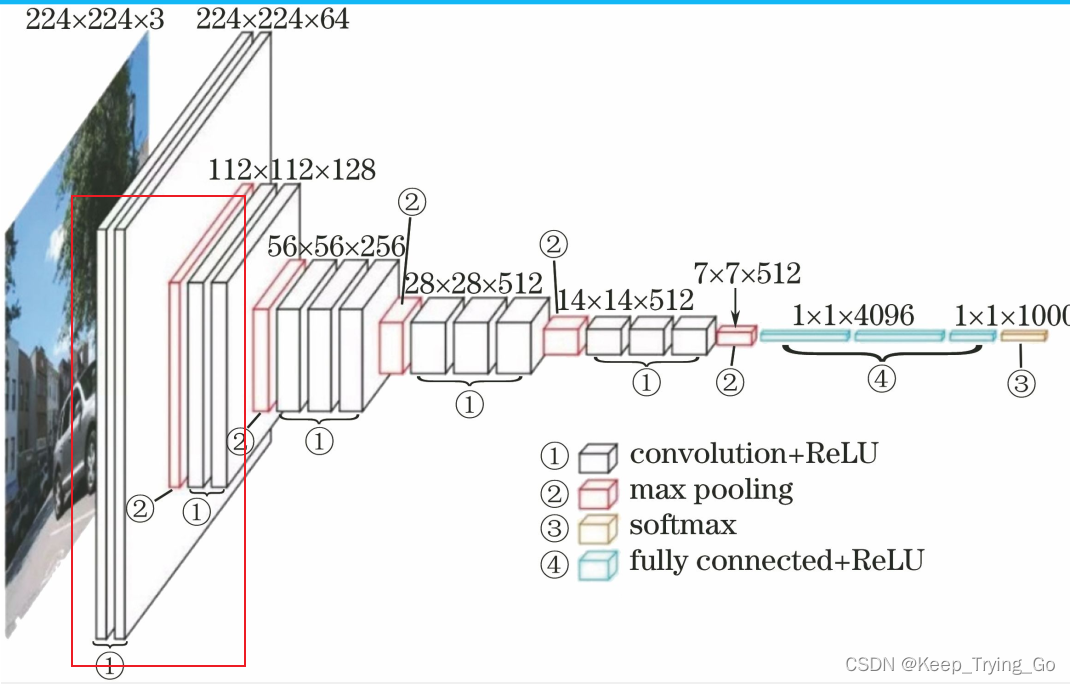

（一）第一层：
在这里插入图片描述

注解：
（1）首先输入图片大小为224x224x3（这个可以通过成剪裁实现）；

img_path='images/train/dog/1.jpg'
#导入图片并将图像剪裁为299*299img=image.load_img(img_path,target_size=(224,224))

（2）输入图片时候使用64个3x3（kernel_size）的卷积核大小进行卷积，得到的特征图大小为224x224x64。
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（224+21-3）/1+1=224.所以最后得到的特征图大小为224x224x64.
甚至我们的高宽步长可以不用设置一样，当然这里需要一样。
（3）使用激活函数ReLU进非线性变换。
（4）再进行卷积：
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（224+21-3）/1+1=224.所以最后得到的特征图大小为224x224x64.
（5）再进行激活：ReLU
（6）最后就是最大池化：
使用大小为2x2，步长为strides=2的池化单元进行最大池化。input_size+2padding-kernel_size）/strides+1=（224+20-2）/2+1=112.
输出的特征图大小为：112x112x64.

（二）：输入特征图大小112x112x64：
在这里插入图片描述

（1）输入图片时候使用128个3x3（kernel_size）的卷积核大小进行卷积，得到的特征图大小为112x112x128。
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（112+21-3）/1+1=112.所以最后得到的特征图大小为112x112x128.
甚至我们的高宽步长可以不用设置一样，当然这里需要一样。
（2）使用激活函数ReLU进非线性变换。
（3）再进行卷积：
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（112+21-3）/1+1=112.所以最后得到的特征图大小为112x112x128.
（4）再进行激活：ReLU
（5）最后就是最大池化：
使用大小为2x2，步长为strides=2的池化单元进行最大池化。input_size+2padding-kernel_size）/strides+1=（112+20-2）/2+1=56.
输出的特征图大小为：56x56x256.

（三）：输入特征图大小为：56x56x256
在这里插入图片描述
（1）输入图片时候使用256个3x3（kernel_size）的卷积核大小进行卷积，得到的特征图大小为56x56x256。
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（56+21-3）/1+1=56.所以最后得到的特征图大小为56x56x256.
甚至我们的高宽步长可以不用设置一样，当然这里需要一样。
（2）使用激活函数ReLU进非线性变换。
（3）再进行卷积：
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（56+21-3）/1+1=56.所以最后得到的特征图大小为56x56x256.
（4）再进行激活：ReLU
（5）再进行卷积：
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（56+21-3）/1+1=56.所以最后得到的特征图大小为56x56x256.
（6）再进行激活：ReLU
（7）最后就是最大池化：
使用大小为2x2，步长为strides=2的池化单元进行最大池化。input_size+2padding-kernel_size）/strides+1=（56+20-2）/2+1=28.
输出的特征图大小为：28x28x256.

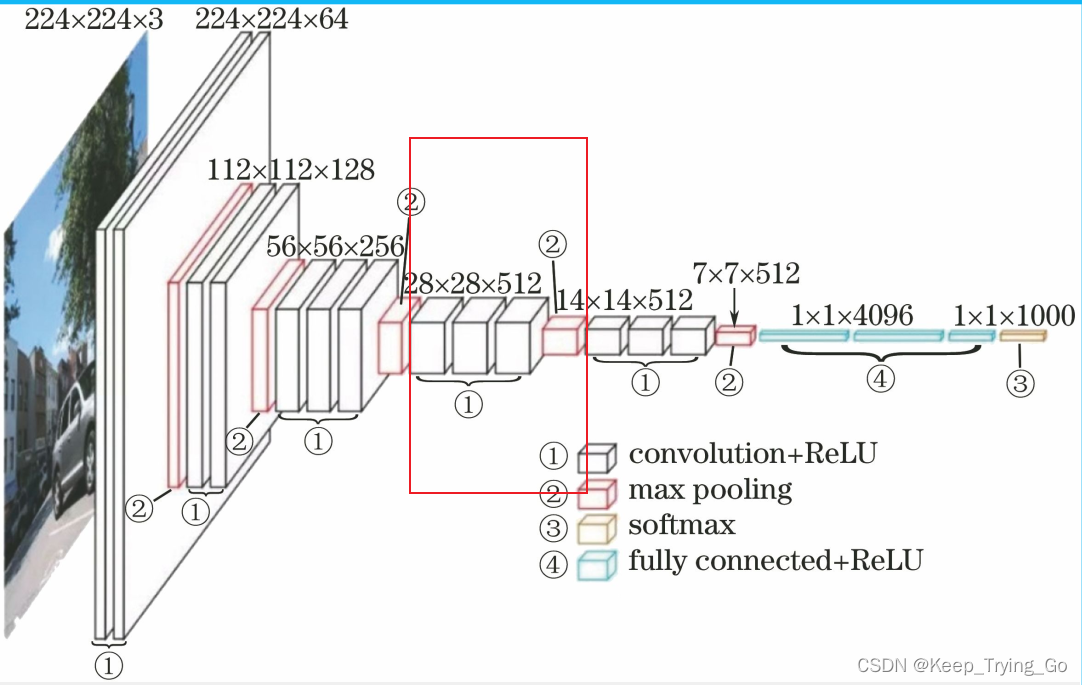

（四）：输入的特征图大小为：28x28x256
在这里插入图片描述
（1）输入图片时候使用512个3x3（kernel_size）的卷积核大小进行卷积，得到的特征图大小为28x28x512。
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（28+21-3）/1+1=28.所以最后得到的特征图大小为28x28x512.
甚至我们的高宽步长可以不用设置一样，当然这里需要一样。
（2）使用激活函数ReLU进非线性变换。
（3）再进行卷积：
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（28+21-3）/1+1=28.所以最后得到的特征图大小为28x28x512.
（4）再进行激活：ReLU
（5）再进行卷积：
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（28+21-3）/1+1=28.所以最后得到的特征图大小为28x28x512.
（6）再进行激活：ReLU
（7）最后就是最大池化：
使用大小为2x2，步长为strides=2的池化单元进行最大池化。input_size+2padding-kernel_size）/strides+1=（28+20-2）/2+1=14.
输出的特征图大小为：14x14x512.

（五）：输入的特征图大小为：14x14x512
在这里插入图片描述
（1）输入图片时候使用512个3x3（kernel_size）的卷积核大小进行卷积，得到的特征图大小为14x14x512。
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（14+21-3）/1+1=14.所以最后得到的特征图大小为14x14x512.
甚至我们的高宽步长可以不用设置一样，当然这里需要一样。
（2）使用激活函数ReLU进非线性变换。
（3）再进行卷积：
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（14+21-3）/1+1=14.所以最后得到的特征图大小为14x14x512.
（4）再进行激活：ReLU
（5）再进行卷积：
填充：padding=1（padding=‘same’）；步长：strides=[1,1]
计算公式：（input_size+2padding-kernel_size）/strides+1=（14+21-3）/1+1=14.所以最后得到的特征图大小为14x14x512.
（6）再进行激活：ReLU
（7）最后就是最大池化：
使用大小为2x2，步长为strides=2的池化单元进行最大池化。input_size+2padding-kernel_size）/strides+1=（14+20-2）/2+1=7.
输出的特征图大小为：7x7x512.

（六）：全连接层（输入的特征图大小为7x7x512）：
在这里插入图片描述
（1）改用为4096个神经元，首先经过Dense层；
（2）经过激活函数ReLU层；
（3）使用Dropout：防止过拟合，随机的断开其中的一些连接（只是逻辑上断开）。

（七）全连接层：
在这里插入图片描述

（1）改用为4096个神经元，首先经过Dense层；
（2）经过激活函数ReLU层；
（3）使用Dropout：防止过拟合，随机的断开其中的一些连接（只是逻辑上断开）。

（八）最后一层全连接层：

在这里插入图片描述
（1）改用为1000个神经元，首先经过Dense层；

（九）最后经过softmax层：
在这里插入图片描述
输出1000个类别概率值：

4.VGG16使用的卷积核大小都是3x3的，使用比之前小的卷积核有什么作用：

请看我这篇文章：
https://mydreamambitious.blog.csdn.net/article/details/123027344

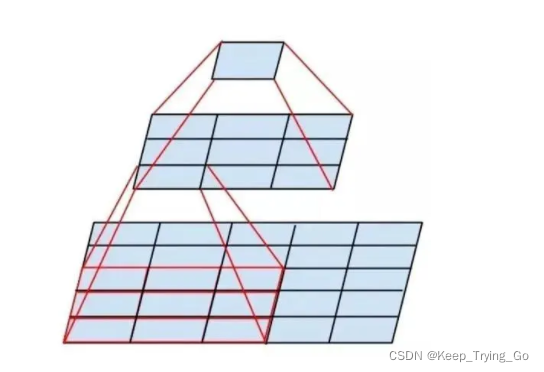

其中有一点就是增大感受野：两个3x3的卷积核可以替代一个5x5的卷积核；三个3x3的卷积核可以替代一个7x7的卷积核
在这里插入图片描述

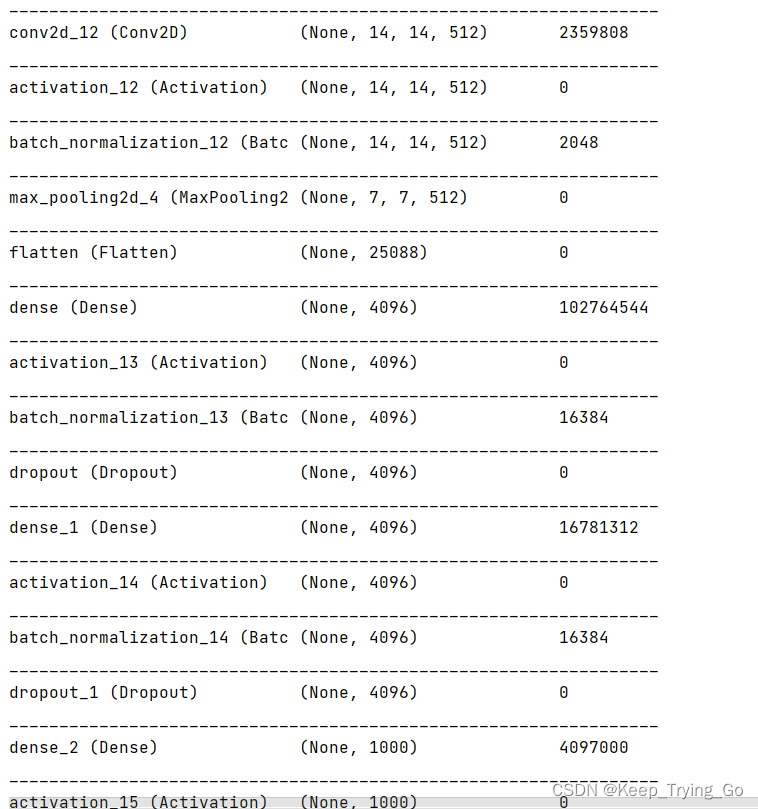

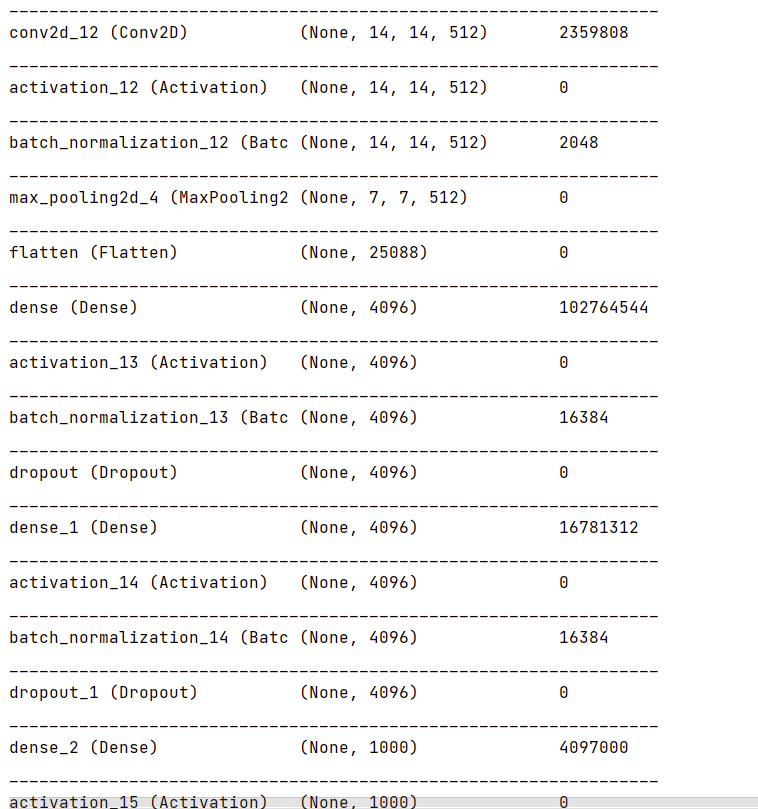

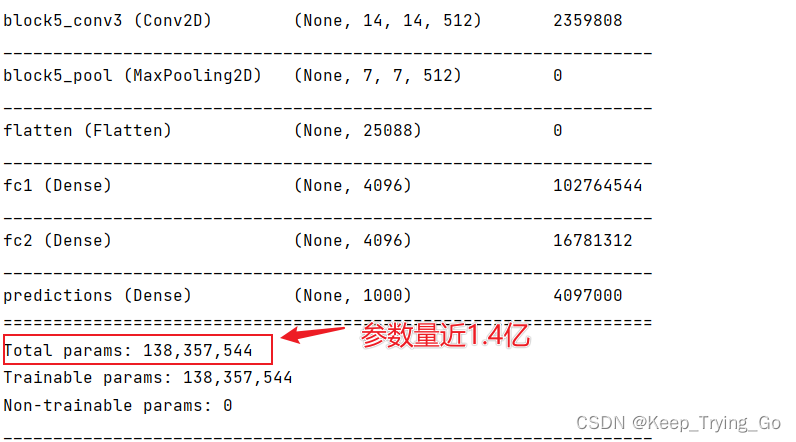

注解：其中VGG16的参数量是非常大的，其中主要的参数都集中在了全连接层：

在这里插入图片描述

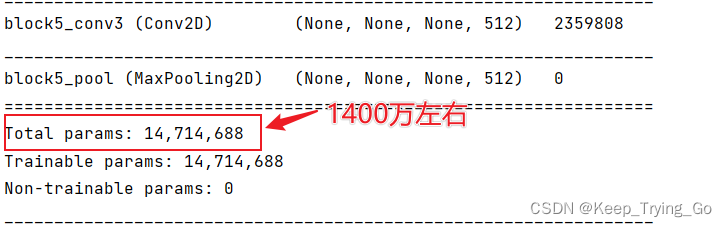

如果去掉全连接层的话，参数量为：
在这里插入图片描述
参数近相差十倍。

5.Tensorflow2.6.0实现VGG16网络结构：

import os
import keras
from tensorflow.keras import layers#但是在这里我添加了BatchNormalization
model_vgg16=keras.Sequential([#网络的输入layers.InputLayer(input_shape=(224,224,3)),layers.Conv2D(64,kernel_size=[3,3],strides=[1,1],padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.Conv2D(64,kernel_size=[3,3],strides=[1,1],padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.MaxPool2D(pool_size=[2,2]),layers.Conv2D(128,kernel_size=[3,3],strides=[1,1],padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.Conv2D(128,kernel_size=[3,3],strides=[1,1],padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.MaxPool2D(pool_size=[2,2]),layers.Conv2D(256,kernel_size=[3,3],strides=[1,1],padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.Conv2D(256,kernel_size=[3,3],strides=[1,1],padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.Conv2D(256,kernel_size=[3,3],strides=[1,1],padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.MaxPool2D(pool_size=[2,2]),layers.Conv2D(512, kernel_size=[3, 3], strides=[1, 1], padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.Conv2D(512, kernel_size=[3, 3], strides=[1, 1], padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.Conv2D(512, kernel_size=[3, 3], strides=[1, 1], padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.MaxPool2D(pool_size=[2, 2]),layers.Conv2D(512, kernel_size=[3, 3], strides=[1, 1], padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.Conv2D(512, kernel_size=[3, 3], strides=[1, 1], padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.Conv2D(512, kernel_size=[3, 3], strides=[1, 1], padding='same'),layers.Activation('relu'),layers.BatchNormalization(),layers.MaxPool2D(pool_size=[2, 2]),#这里也可以使用全局平均池化layers.GlobalAveragePooling2D(),# layers.Flatten(),layers.Dense(4096),layers.Activation('relu'),layers.BatchNormalization(),layers.Dropout(0.5),layers.Dense(4096),layers.Activation('relu'),layers.BatchNormalization(),layers.Dropout(0.5),layers.Dense(1000),layers.Activation('softmax'),
])

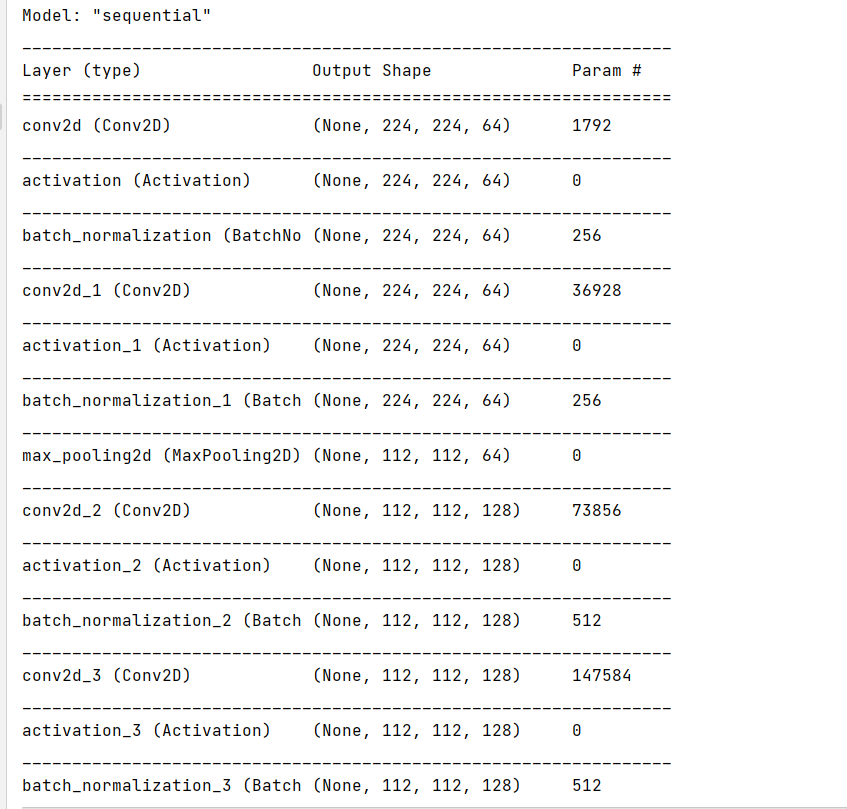

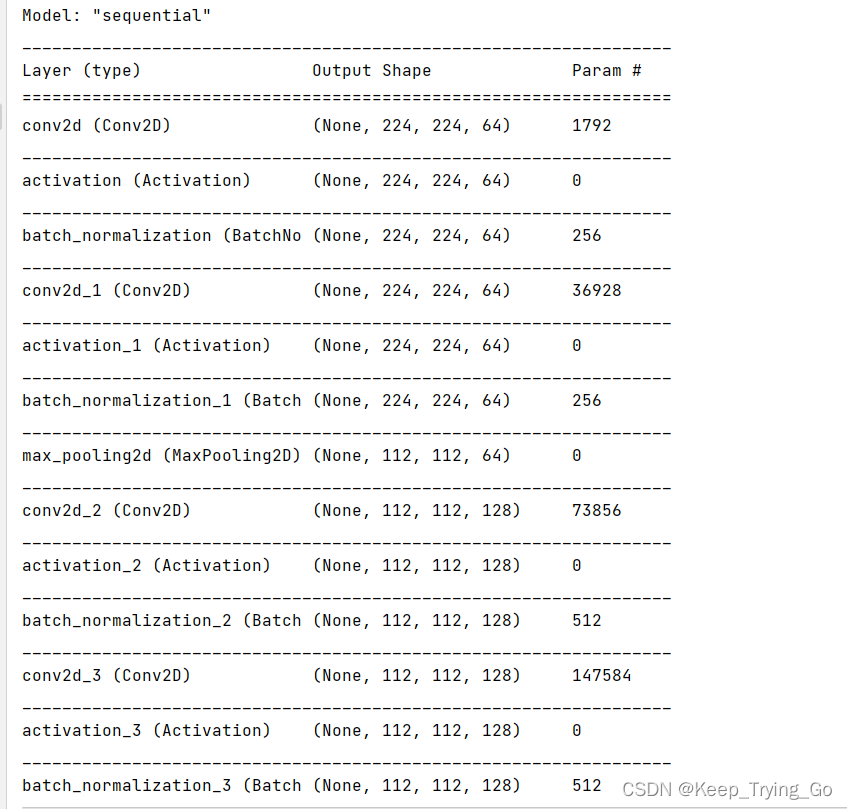

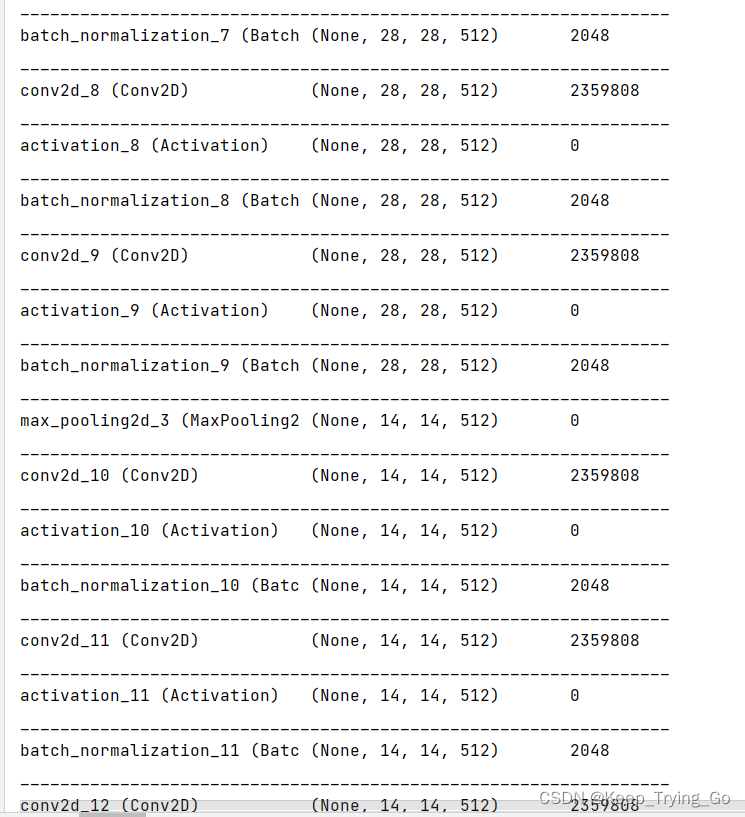

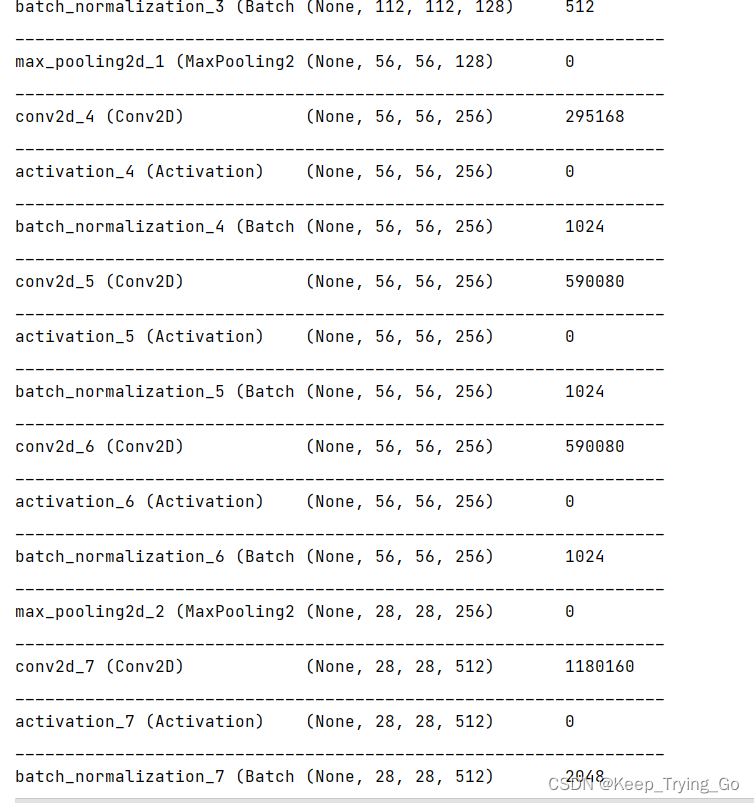

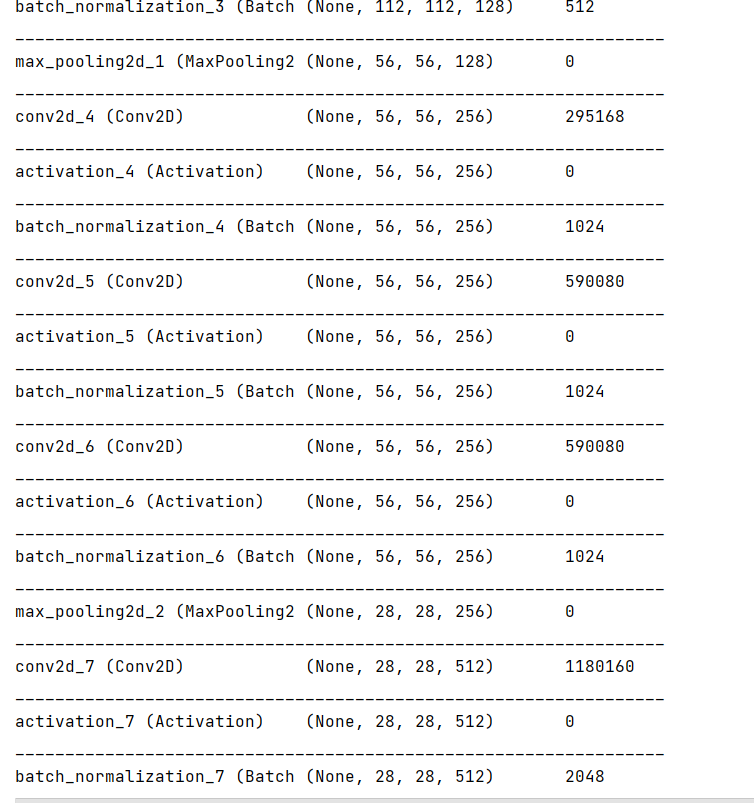

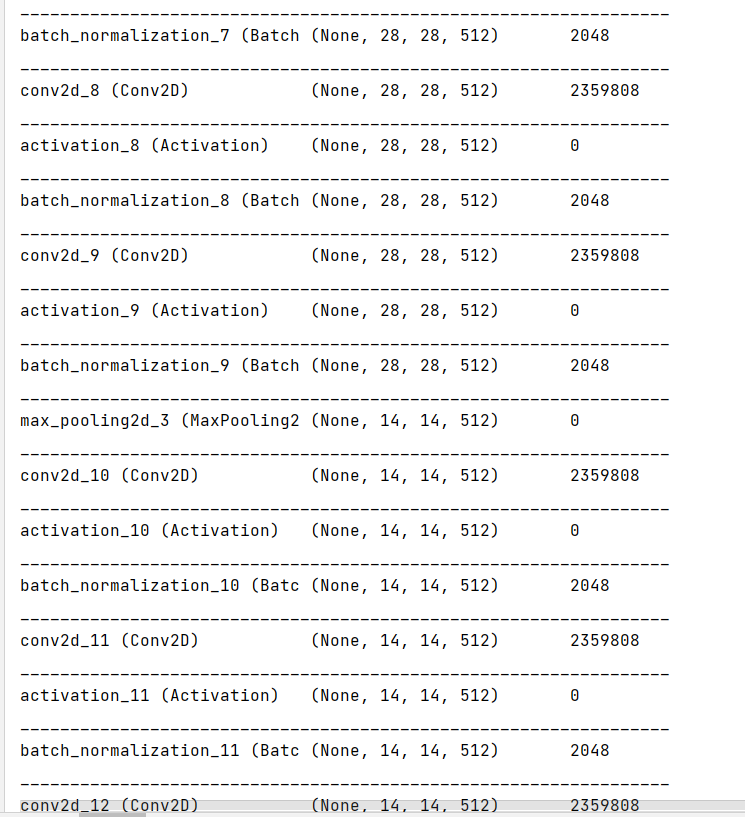

#输出网络的结构
# model_vgg16.summary()

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
在这里插入图片描述
