数据库 SQL 执行流程

在TiDB中三个重要组件：

PD：分配TSO、存储数据的元数据信息。

TiDB Server：接收用户的SQL请求，从PD获取TSO和元数据信息，对SQL进行解析、优化、生成执行计划到TiKV中读取数据。

TiKV：数据持久化。

DML语句读流程

概述

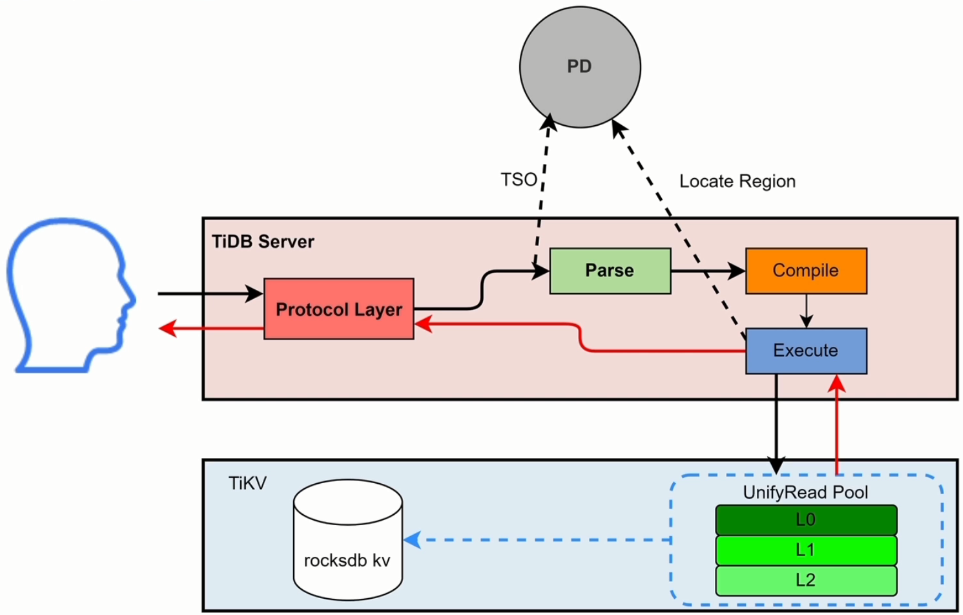

TiDB Server中的Protocol Layer首先接收用户的SQL请求，TiDB Server会到PD获取TSO，同时经过解析模块Parse对SQL进行词法分析和语法分析，再由Compile模块进行编译，最终进行Execute。

SQL的Parse与Compile

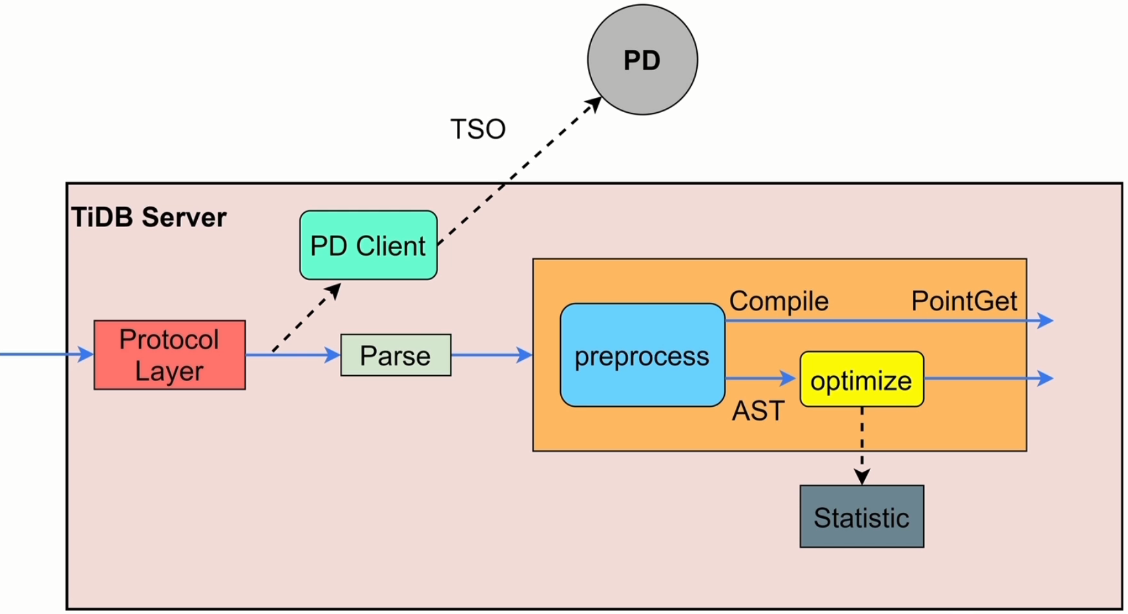

Protocol Layer接收到SQL请求后，会由PD Client与PD进行交互，获取TSO。

Parse模块会对SQL进行词法分析、语法分析，生成抽象语法树AST。

Compile分成几个阶段：

预处理preprocess，检测SQL的合法性、绑定信息等，判断SQL是否是点查SQL（仅查询一条数据，比如按Key查询），如果是点查语句则不需要执行optimize优化，直接执行即可。
优化optimize，逻辑优化，根据关系代数、等价交换等对SQL进行逻辑变换，比如外连接尝试转内连接等；物理优化，基于逻辑优化的结果和统计信息，选择最优的算子。

SQL的Execute

Compile的产物是执行计划，有了执行计划之后就由Executor进行执行。

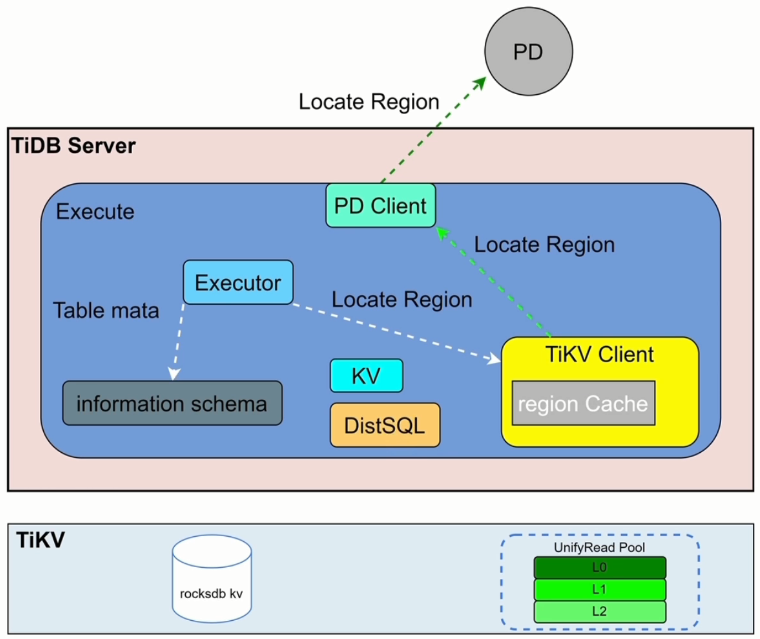

Executor先获取information schema，information schema可以预先从TiKV加载到TiDB Server。然后Executor需要从PD获取Region的元数据信息，为了减少TiDB Server与PD交互带来的网络开销、延迟，TiKV Client的region Cache可以缓存Region的元数据信息，后续就可以直接使用。

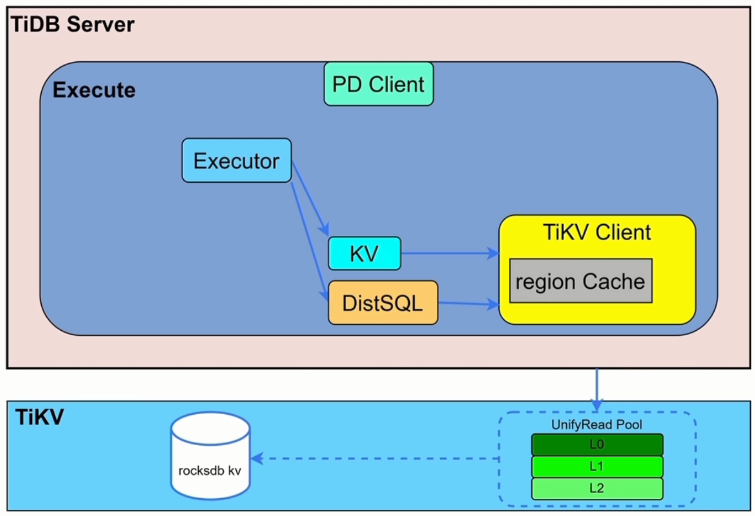

Executor执行数据读取有两种类型，点查SQL，直接读取KV；复杂SQL，需要通过DistSQL将复杂SQL转换成对单表的简单查询SQL。

TiKV接收到读取请求后，会创建一个数据快照snapshot，所有查询SQL都会进入UnifyRead Pool线程池，然后从RocksDB KV读取数据。

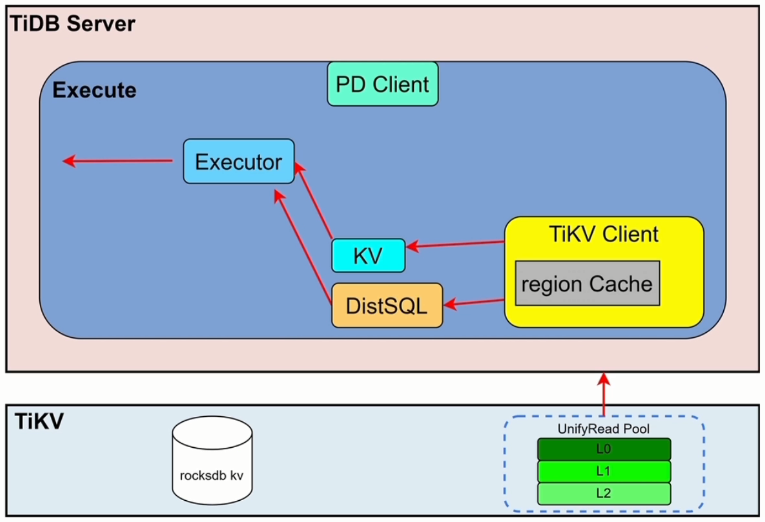

当数据读取完成后，数据通过TiKV Client返回给TiDB Server。

由于TiDB实现了算子下推，对于聚合操作，TiKV完成cop task，TiDB Server完成root task，也就是在TiDB Server中还需要对下推算子的聚合结果进行汇总。

DML语句写流程

概述

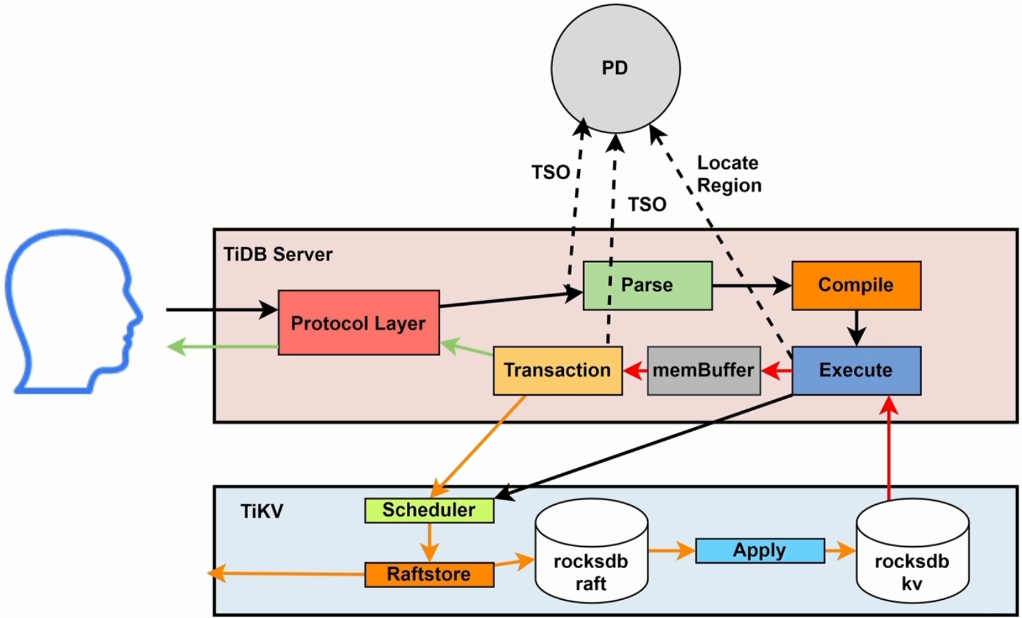

写流程，会先经过一次读流程，将数据读取到缓存MemBuffer中，然后再进行数据修改，最后进行两阶段提交进行数据写入。

执行

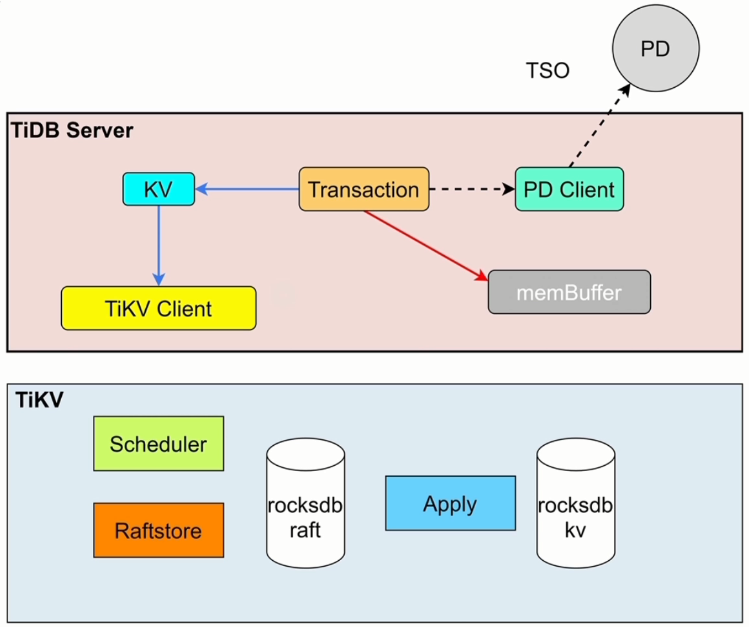

Transaction执行两阶段提交。

Transaction按行读取memBuffer的数据进行数据写入，事务包含两个TSO，一个是事务开始TSO，一个是事务提交TSO。

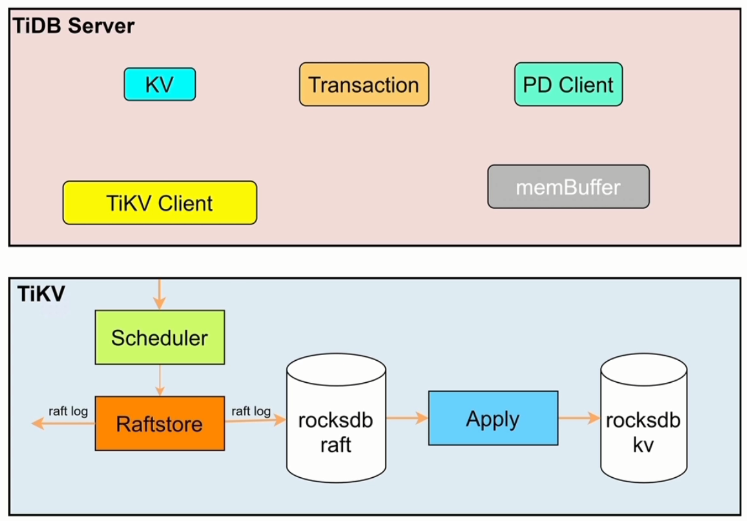

写请求发送给TiKV的Scheduler，Scheduler是接收并发处理的，所需需要负责协调冲突写入（两个会话并行写相同的Key），冲突写入采用分配latch，谁获得latch谁执行写操作的方式解决冲突。无冲突的写入，交Raftstore，完成Raft日志写入过程，涉及本地append、replicate、commited、apply等过程。

DDL语句流程

概要

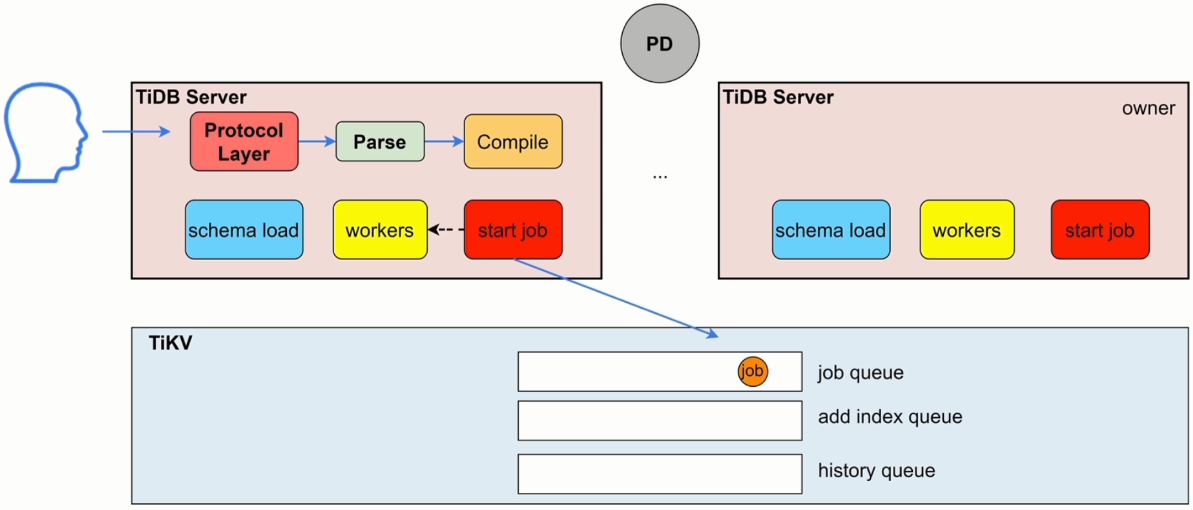

TiDB Server接收到用户的DDL请求，start job模块将操作写入队列，由TiDB Server的Owner角色的workers模块负责执行队列中的DDL语句。

workers从job queue队列中获取待执行的DDL语句，执行，执行完成后将其放到history queue队列中。

执行

TiDB支持Online DDL，也就是DDL不锁表，不阻塞读、写。

同一时刻，只有一个TiDB Server的角色是Owner角色的，只有Owner角色的TiDB Server的workers才可以执行DDL。schema load负责将最新的表结构信息加载到TiDB Server。

Compile生成的执行计划，交给start job，start job先检查本机节点的角色是否是Owner，如果是，则可直接由本机workers直接执行，如果不是，则start job将DDL操作封装成job加入到job queue队列中。如果DDL操作是对索引的操作，则job会加入到add index queue。
