目录

TiDB Server架构

Online DDL

GC

缓存管理

热点小表缓存

例题

---

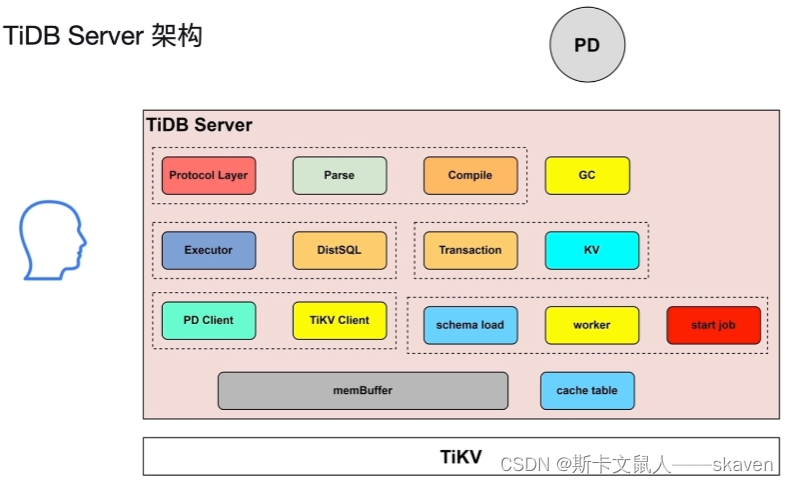

TiDB Server架构

Protocol Layer：负责处理客户端的连接

Parse，Compile：负责SQL语句的解析与编译，并生成执行计划

Executor，DistSQL，KV：负责执行计划的执行

DistSQL：负责有关索引，扫描的处理（将复杂的SQL转化成对单表的查询）

KV：负责点查（点查则直接跳过逻辑优化和物理优化，直接下推至TiKV Coprocessor）

进行点查的条件：使用简单的SQL语句（select/update/delete）影响单表的1行或0行数据

Transaction，KV：负责事务的执行

PD Client：负责与PD的交互

TiKV Client：负责与TiKV的交互

schema load，worker，start job：负责Online DDL（DDL不阻塞线上业务）

memBuffer：缓存查询结果及元数据，登入认证信息，统计信息

cache table：热点小表缓存（表大小限制64mb）

热点小表有如下特点：（1）数据量不大，（2）只读或不经常被修改，（3）访问很频繁


Parse

词法分析lex

SQL语句的抽象,将其解析成token

语法分析yacc

生成AST语法树，供Compile优化

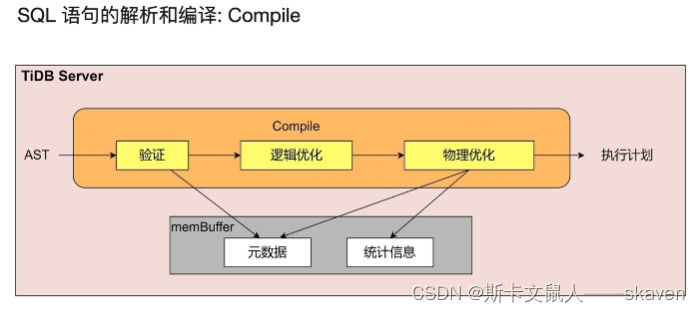

Complie

验证

合法性校验，如表是否存在等

逻辑优化

SQL语句层面的优化，如将外连接变为内连接等，生成逻辑执行计划

物理优化

结合统计信息和元数据，根据代价的大小，选择索引或扫描，生成物理执行计划

元数据包括如表名，列名，索引名等

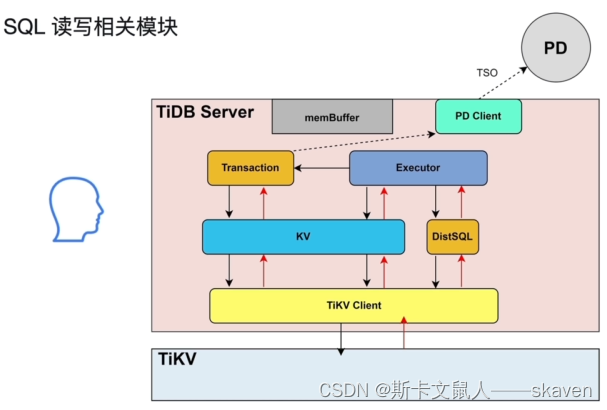

Executor，DistSQL，Transaction，KV

DistSQL

负责将复杂的SQL语句转化为对单表查询

KV

负责简单SQL语句的执行，即点查，提交row KV request

Transaction

负责事务和锁的管理

运作过程：

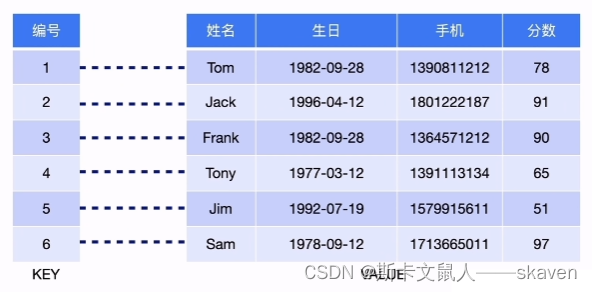

以该表为例

 转化为键值对

 添加表ID

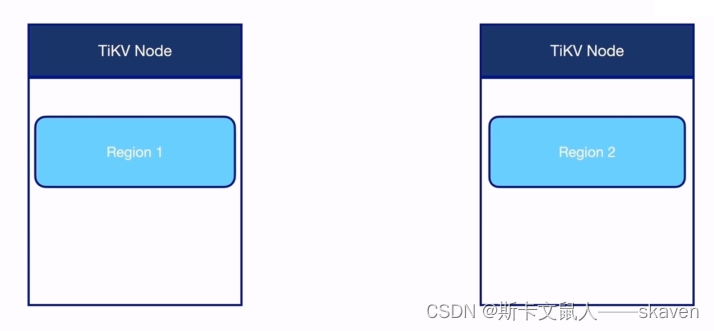

形成region

 超出region大小限制（96MB-114MB），进行分裂（split）

 分布存储至TiKV中

行数据的映射规则

Key:T{tableID}_r{rowID}

Value: [col1, col2, col3, col4,...]

ps:对于有主键的表，rowID可以为主键；对于没有主键的表，rowID由PD分配行

聚簇表与非聚簇表

聚簇表：key使用原有的主键，表编号+主键形成唯一的Key

非聚簇表：key不使用原有的主键 （但是可以有也可以没有主键），表编号+自动分配行id

Online DDL

进行DDL操作，不阻塞读写

1.对于整个TIDB数据库，同一时刻只能有一个Tidb server进行DDL操作

2.且同一时刻只能有一个Onwer，只有Onwer的workers处理DDL操作

（即只能有一个workers工作）

Onwer

 同一时刻只能有一个TiDB Server成为Onwer；

Onwer不是固定的，而是有任期限制的，当任期结束后重新发起选取新的TiDB Server成为Onwer

当某个Tidb server成为owner后schema load将最新的表（schema）同步至缓存

ps：

Onwer的选举由ETCD提出

DDL语句是可并行执行：虽然只有一个Onwer，不可以并行job queue中的job，但可以并行执行add index queue和job queue中的job

GC

safe point：

safe point之前的历史数据均会被清理

GC_life_time参数设置，保留多长时间的历史版本

如GC_life_time=10min（10min内保留历史版本）,safe point=10min

GC leader：控制整个集群的GC

缓存管理

tidb_mem_quta_query：决定每条SQL所占用的空间

com-action：当超过设置值的操作，如中断操作，生成日志等

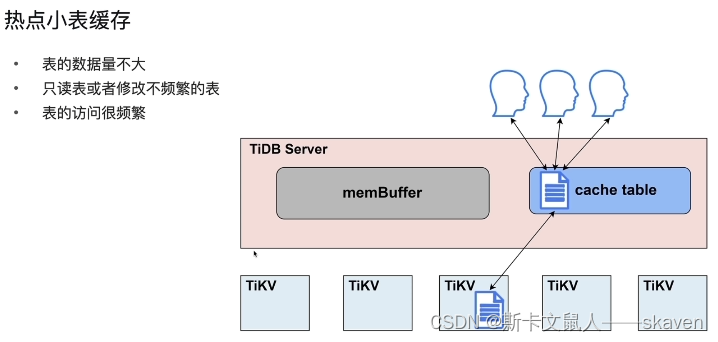

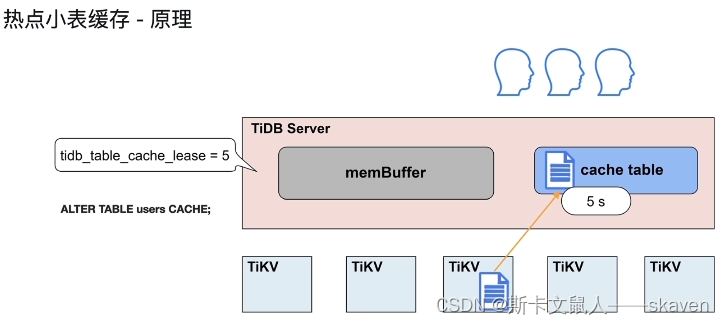

热点小表缓存

表大小限制64MB

租约

设置租约的目的：解决对热点小表的修改，带来读写一致性问题（缓存内的表和TiKV内的表不一致）

使用tidb_table_cache_lease参数设置租约期

如tidb_table_cache_lease=5（租约期5s）

租约期内用户可以从内存中读，但不能写

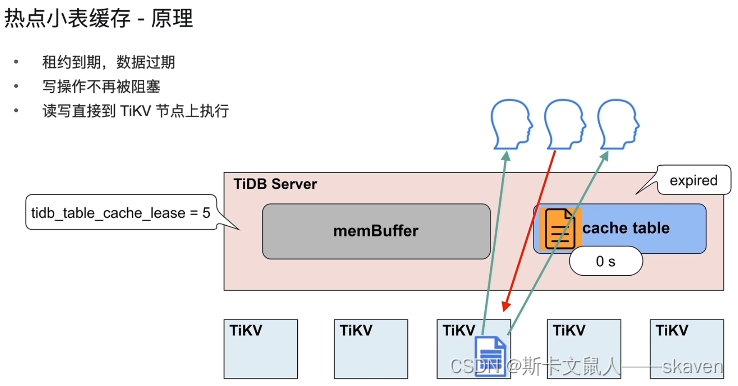

 租约到期后，缓存的表过期，用户即可读也可写（是对TiKV内的表进行修改，性能下降）

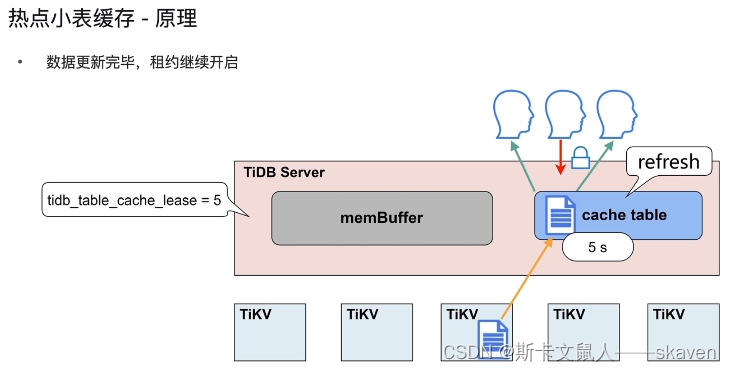

 重新进入租约后，重新从TiKV中载入缓存，用户再次只能读不能写（refresh过程）

同时得出结论：租约不阻塞读，只阻塞写

例题

1.下列哪些模块直接与TiDB的事务处理有关?（选2项）

A.KV

B.Parse

C.Schema load

D.Transaction

E.GC

F.start job

答案：A，D

解析：Transaction（A），KV（D）：负责事务的执行；Parse（B）：负责SQL语句的解析；schema load（C）：当TiDB Server当选为Owner时，将最新的表schema同步至缓存（E）GC：负责垃圾回收；start job（F）：接收DDL语句

2.关于关系型数据与KV的转化，下列说法不正确的是？

A.如果没有定义主键，key中包含RowID，Index ID和Table ID，都是int64类型

B.Table ID在整个集群内唯一

C.如果定义了主键，那么将使用主键作为RowlD

D.不需要为每张表指定主键

答案：C

解析：A：表table id（全局唯一），索引index id，表中row id（64int类型，不管是否有主键，系统自动成）；C：聚簇表需要主键作为Key，非聚簇表不需要主键作为Key，但可以使用主键，也可以不使用
