Prometheus TSDB

article/2025/9/1 21:07:50

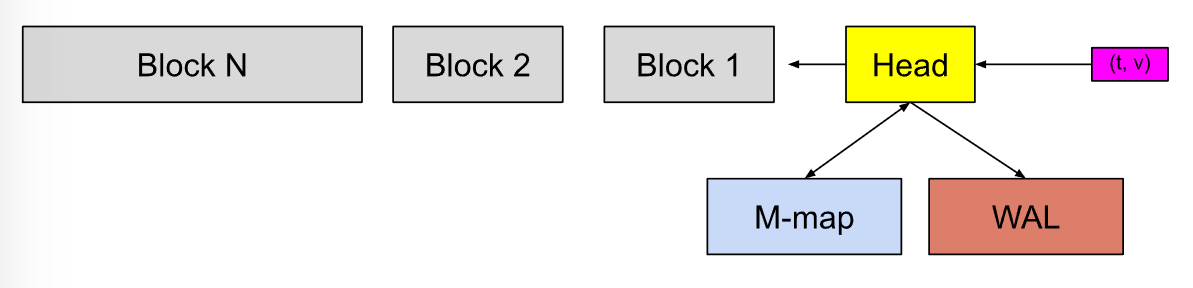

TSDB 概述：
在这里插入图片描述
Head: 数据库的内存部分
Block: 磁盘上持久块，是不变的
WAL: 预写日志系统
M-map: 磁盘及内存映射

粉红色框是传入的样品，样品先进入Head中存留一会，然后到磁盘、内存映射中（蓝色框）。然后当内存映射块时间长到某点，就会作为持久块存在硬盘上，进一步一个个合并。
超出保留时间就会被删除。

Head的生命周期

(这里讨论的都是基于一个time series，同样适用于其他time series)
在这里插入图片描述

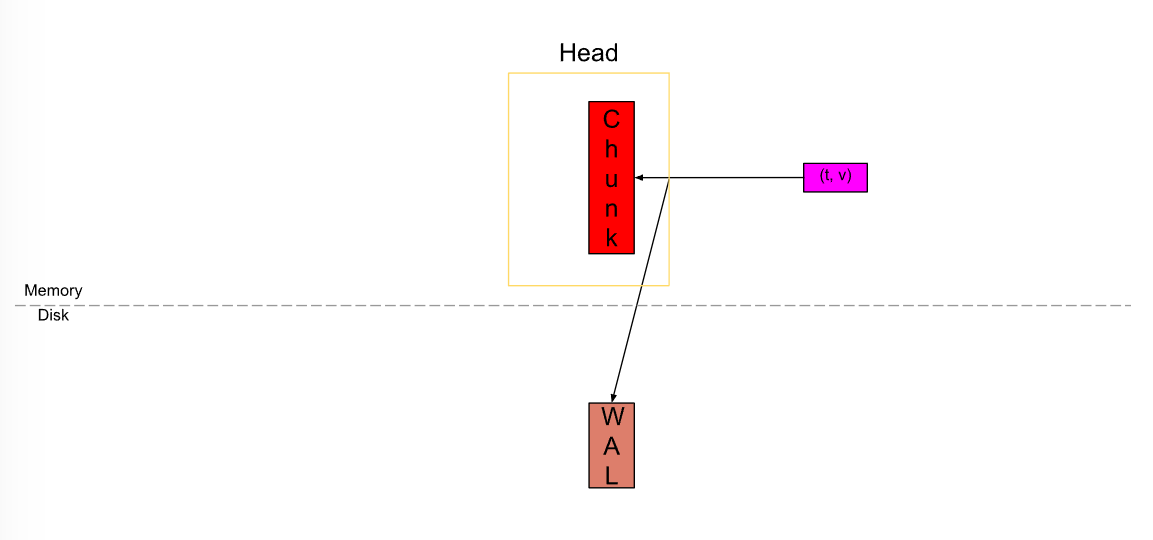

当样品存入时，chunk变活跃，红色块是我们唯一可以主动编写数据的单位。

将样品存入时，我们还会将其记录在WAL中，在机器崩溃时可以从中恢复数据。
在这里插入图片描述

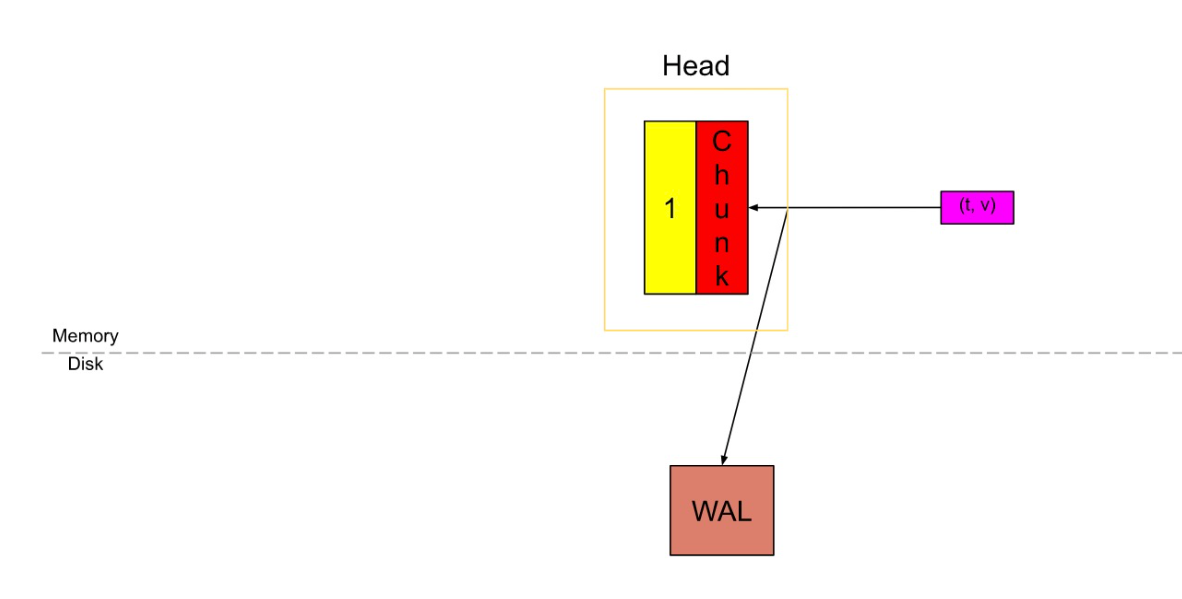

默认chunkRange为120，如果2小时内，chunkRange都是120的满状态情况，就会新建一个chunk，在这篇博客里，我们默认抓取间隔为15s。所以从空chunk到满chunk需要30min.

黄色block是刚刚填充满的满chunk，红色块则是创建的新块。

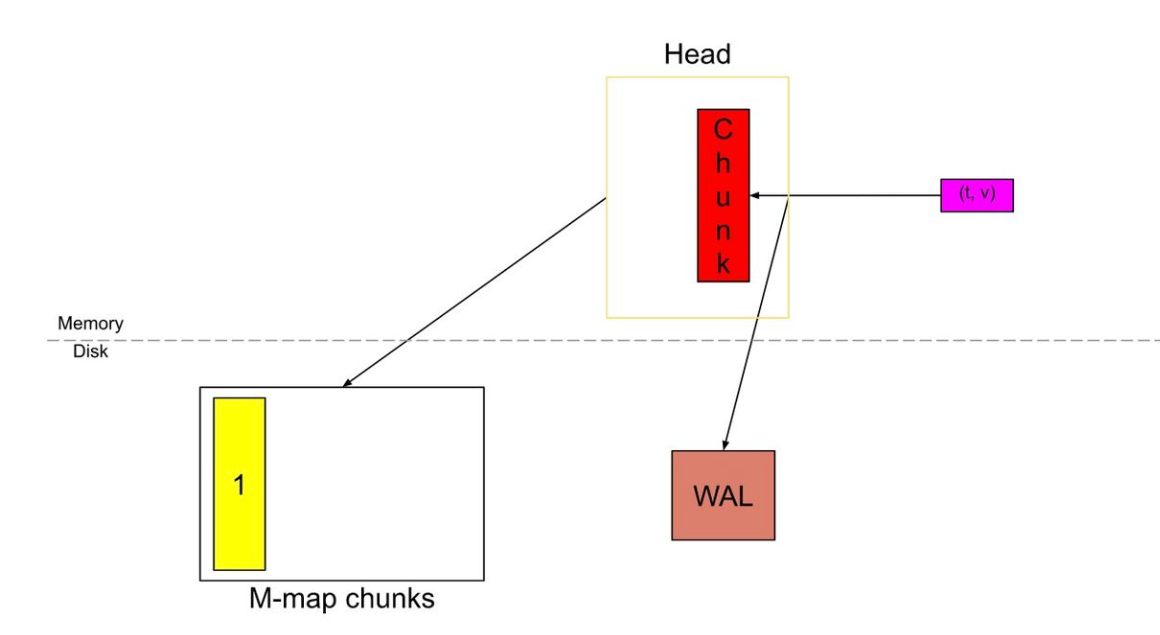

在这里插入图片描述

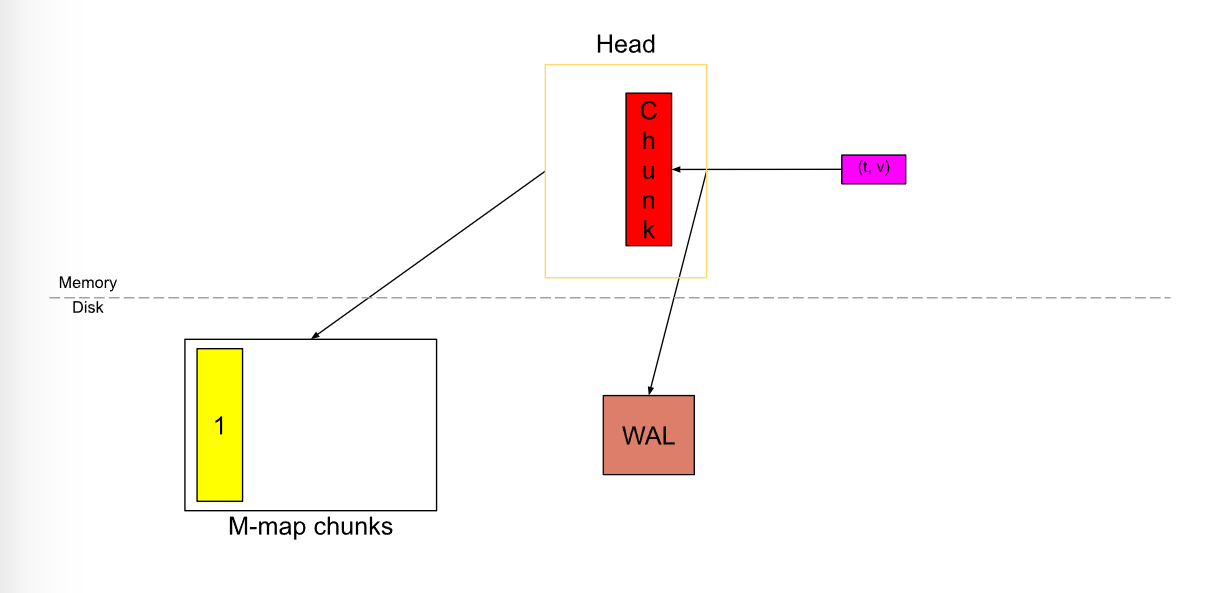

在prometheus v2.19.0中，我们不会把所有块存在内存中。当新chunk建立，full chunk被放入磁盘，如果只存内存索引时就将full chunk存入磁盘的memory-mapped中。然后在我们需要时，用索引将chunk动态加载到内存中。
在这里插入图片描述

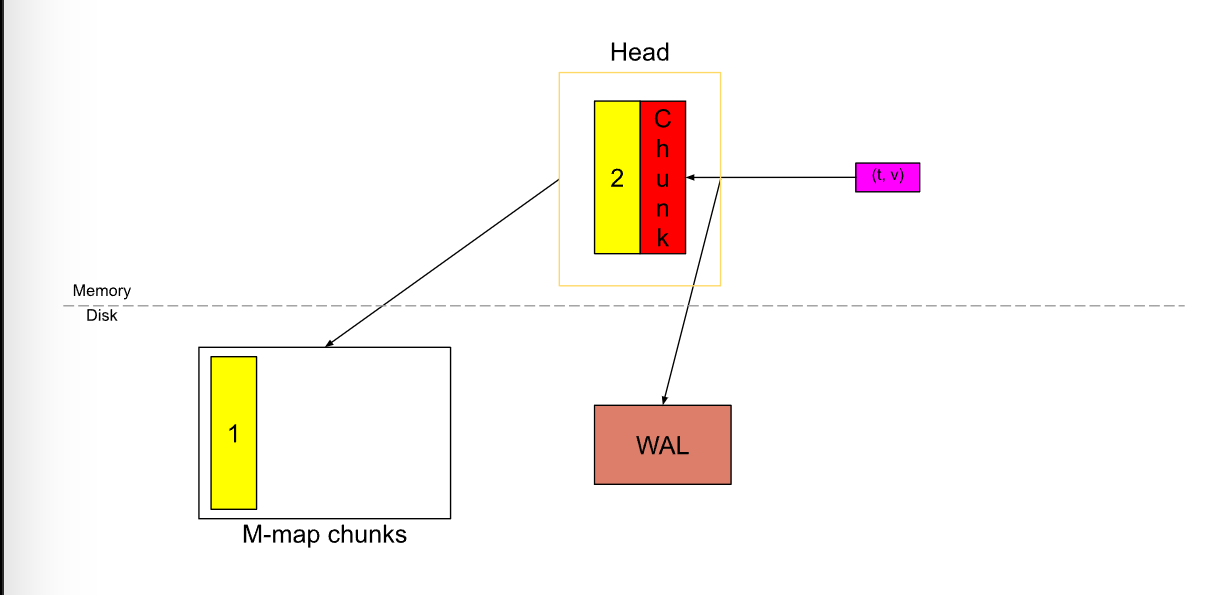

随着新样品不断进入，新的chunk被分割。
在这里插入图片描述

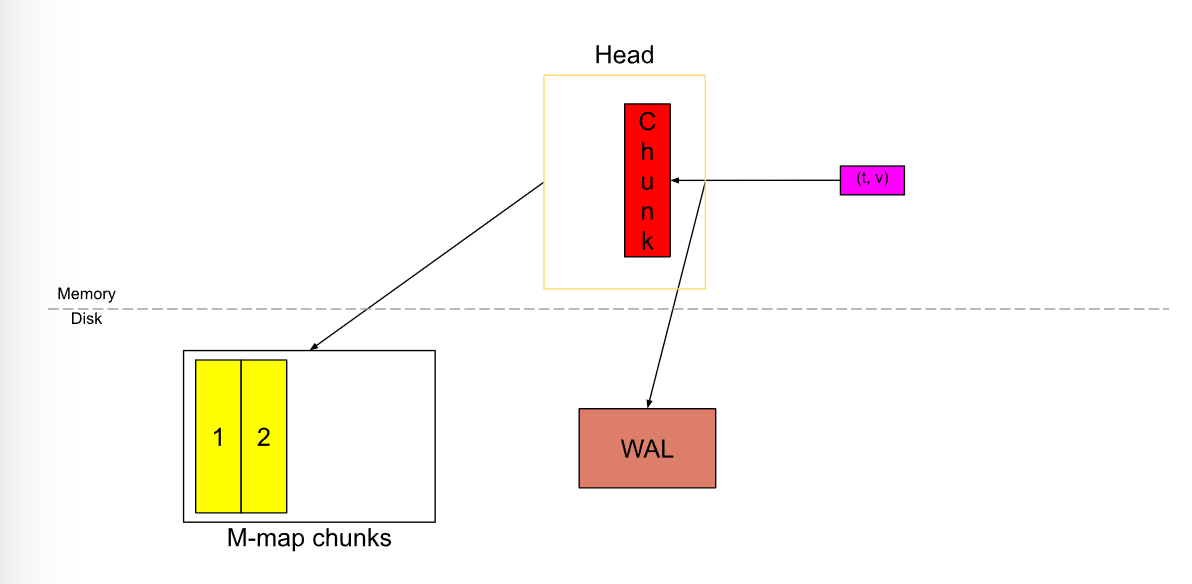

被放入磁盘及内存映射中
在这里插入图片描述

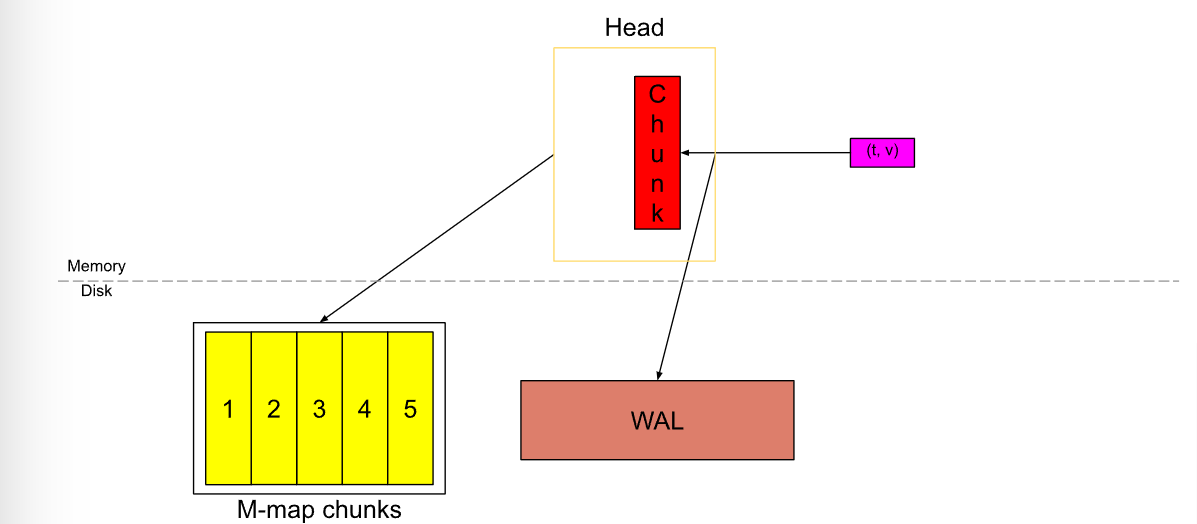

过了一段时间head如图示，我们认为红色chunk几乎满了，那么我们在head里存在3h的数据。（6个chunk，每个30min满）chunkRange3/2
在这里插入图片描述
当数据存储至chunkRange3/2时，(2h时)就会压缩成一个恒久chunk。此时WAL被截断，创建一个checkPoint。
以上周而复始及为head的功能。

如果TSDB必须重新启动（优雅退出、突然），他将使用内存映射的chunk和WAL重放数据和事件，重新构建内存索引等。

WAL基础知识

当编写、修改、删除数据库的数据之前，事件首先被记录在WAL中，然后才进行相关操作。

在Prometheus TSDB中写入WAL

records类型

prometheus中存在三种wal类型：

  • Series 当一个新的series到达时记录一次，先将series写入Head，再写wal
  • Samples 先写wal，再写入Head，
  • Tombstones 用于记录删除特定series，soft delete

WAL截断

在上一篇中介绍过，当Head Block阶段时也同时截断wal，在实际实现时，由于写请求可以是随机的，因此要确定WAL段中样本的时间范围而不遍历所有记录比较困难，因此简化为直接删除2/3。

这里有个问题，series只存一次，在wal也一样，直接截断wal可能会丢失series，甚至依然是还在Head中的series，这里引入check point来处理改问题。

CheckPointing

假设截断的时间点是T，要实现保留series，需要遍历所有要删除的wal文件：

  • 删除所有不在Head中的series
  • 删除所有在时间T之前的samples
  • 删除所有在时间T之前的tombstones
  • 保留剩余的series、samples、tombstones到checkpoint.X文件
data
└── wal├── checkpoint.000002|   ├── 000000|   └── 000001├── 000003

从WAL恢复时，直接从最新的一个checkpoint.X文件开始，扫描X+1对应的WAL文件名；
WAL底层写入磁盘使用32KB page。

当一个chunk满了（120个sample或者2h）以后，会使用m-map(2)将其flush到disk中，其数据不在占用内存，索引依然保留在内存中。

写 chunks

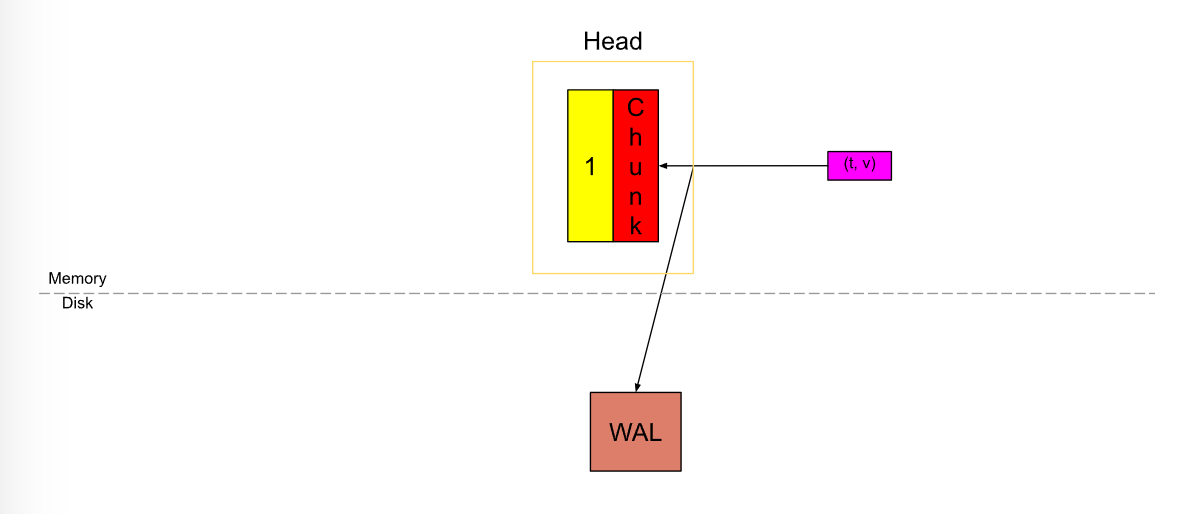

从第1部分重新开始，当一个chunk已满时，我们剪切了一个新chunk，而较旧的chunk变得不可变，只能从中读取（下面的黄色块）。
在这里插入图片描述
而不是将其存储在内存中，我们将其刷新到磁盘并存储引用以供以后访问。
在这里插入图片描述
此刷新的chunk是磁盘中的内存映射chunk。不变性是最重要的因素，否则对于每个sample而言，重写压缩chunk的效率都太低。

File

这些chunks保留在其自己的目录中，称为chunks_head，其文件序列类似于WAL（除了以1开头）。例如：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-cDhNZkQZ-1636355505443)(/download/attachments/1195970022/image-1636352695839.png?version=1&modificationDate=1636352693244&api=v2)]
文件由8B的文件头和chunks数据组成：

[外链图片转存失败,源站可能有防盗链机制,建议将图片保存下来直接上传(img-Ac2Cikgz-1636355505445)(/download/attachments/1195970022/image-1636352672901.png?version=1&modificationDate=1636352670327&api=v2)]

Chunks

┌─────────────────────┬───────────────────────┬───────────────────────┬───────────────────┬───────────────┬──────────────┬────────────────┐
| series ref <8 byte> | mint <8 byte, uint64> | maxt <8 byte, uint64> | encoding <1 byte> | len <uvarint> | data <bytes> │ CRC32 <4 byte> │
└─────────────────────┴───────────────────────┴───────────────────────┴───────────────────┴───────────────┴──────────────┴────────────────┘

series ref ：是内存中某个的series索引的id，这里是为了方便后续宕机恢复时重建索引数据
mint，maxt：chunk时间戳
encoding ：压缩编码方式
len ：数据长度
data ：压缩编码的数据

如何访问

内存中依然有每个chunks的地址（也叫ref，64位，前32位是文件号，后32位是文件内字节偏移）和mint、maxt。
在代码中看，每个chunks文件都是一个byte slice，当访问该byte slice时，mmap自动映射到磁盘中的文件。

series ref id ->[(ref,mint,maxt),(addr2,mint2,maxt2)…]-> mmap chunks

重启实例时重新生成HeadBlock

因为所有满了的chunk都被mmap到了磁盘目录chunks_head下面，所以在重建HeadBlock时，直接可以使用这些数据重建满chunks，然后再根据wal重建还没有满的chunks。
重建在磁盘中的满的mmap chunks只需要重建index（如上节所示map）即可；
重建wal中的未满的chunks就需要重建index和数据。

Mmap优点

  • 节省约15%~50%内存使用
  • 节省启动时间15%~30%，主要是不需要重建所有wal了

GC

tsdb定期截断HeadBlock为一个2h(default)的block，在截断时，也是内存gc的时刻，对于截断时间T之前的index都可以gc。

Block

磁盘上的Block可以认为是一个小型的db，自带了index和chunks data，其中chunks可以是多个文件。
每个Block用一个Universally Unique Lexicographically Sortable Identifier (ULID)唯一识别。
每个Block是不可变的数据文件，只能标记删除，不同block之间没有引用关系。
默认一个新生成的block是2h的数据，随着时间推移，多个2h block可以compate(merge)为一个更大的block。

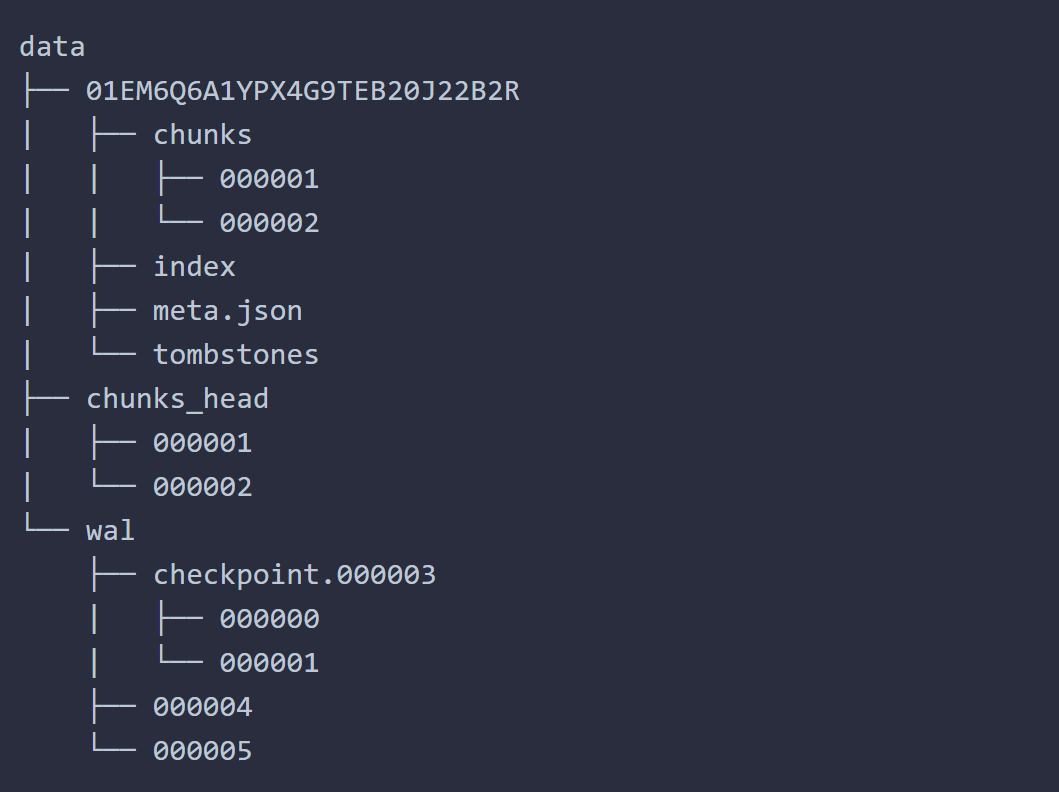

block组成

meta.json (file): block元数据，json文件。
chunks (directory): chunks数据文件
index (file): 索引文件
tombstones (file): 删除标记文件

在这里插入图片描述

meta.json

meta记录当前block的ulid，chunks数量，samples数量，时间跨度，comapction等级等信息。

{"ulid": "01EM6Q6A1YPX4G9TEB20J22B2R","minTime": 1602237600000,"maxTime": 1602244800000,"stats": {"numSamples": 553673232,"numSeries": 1346066,"numChunks": 4440437},"compaction": {"level": 1,"sources": ["01EM65SHSX4VARXBBHBF0M0FDS","01EM6GAJSYWSQQRDY782EA5ZPN"]},"version": 1
}

chunks

chunks是一个目录，内部存放着多个有序排列的chunks文件，每个文件默认512MB，保存着所有chunks data。
此时的chunk格式发生了变化，具体如下：

┌───────────────┬───────────────────┬──────────────┬────────────────┐
│ len <uvarint> │ encoding <1 byte> │ data <bytes> │ CRC32 <4 byte> │
└───────────────┴───────────────────┴──────────────┴────────────────┘

相比HeadBlock mmap chunk格式，缺少了series ref、mint 和 maxt，这三个信息现在存入了index文件

index

index是一个倒排索引，index的实现比较常规，主要由以下几部分：

一个符号表，每个series中存一个特定符号的addr能节省内存
每个series有一个固定的series ID可以寻址，且每个series内包含在该block内对应的所有chunks地址信息和时间范围信息
基于单个字符的倒排索引，比如有两个series{a=“b1”, x=“y1”} 和 {a=“b2”, x=“y2”}，字符a和x将各自都有一个索引指向这两个series，index(a)->[ref(series id1), ref(series id2)]
因为每个字符的索引slice可能很大，所以在实现上，做了一个二级index，字符a -> index(a) -> [ref(series id1), ref(series id2)]

在这里插入图片描述

Postings Offset Table ：第一级index，存储每个label对(name,value)对应的Postings N
Postings N： 第二级index，存放一个label对应的所有series id
Series：各个Series信息，包含series ID，按id有序排列，每个series内包含在该block内对应的所有chunks地址信息和时间范围信息可以查找数据
Label Index 和 Label Offset Tabel 废弃了

query分为三种：

  • LabelNames() : 查询所有label names(直接循环遍历Posting Offset Table，获取所有的label name即可。)
  • LabelValues(name) : 查询指定label name对应的所有values（直接循环遍历Posting Offset Table，获取所有的label name与name一致的label value即可。）
  • Select([]matcher) : 返回符合matcher的series

Select([]matcher)

matcher用于选择出符合指定label name和label value的series，有以下4种：

  • labelName="" ，相等匹配
  • labelName!="" ，不相等匹配
  • labelName=~""，正则正匹配
  • labelName!~"" ，正则负匹配

匹配步骤：

  • 获得单个matcher匹配的所有series
  • 取交集

Postings Offset Table存放了所有label name和label value的组合，并且指向Postings N，Postings N包含了所有的series ID。
相等匹配：遍历Postings Offset Table，找到name和value都相等的项就可以获得对应的Postings，然后获得series
正则正匹配：需要遍历所有Postings Offset Table，找到所有符合的name和value项，然后也可以获得series
同理，负向匹配一样，但负匹配可能会匹配到大量数据，所以，不允许单个负匹配查询，必须结合一个相等或者正则正匹配才能使用负匹配。

然后，获取到所有单个matcher的Postings后，进行交集，获取最终的Postings，然后遍历Postings对应的series id，根据series id中的chunk addr和mint、 maxt取得数据返回。

最后，如果查询时间跨越多个block，那么应该单独查每个block，然后将结果merge。

Querying Head block

Head block在内存中建立了map[labelName]map[labelValue]postingsList结构的索引，可以直接查上述过程。

整理 (https://ganeshvernekar.com/blog/prometheus-tsdb-the-head-block/) 学习内容
